BEDIENUNGSANLEITUNG TP7000 DANFOSS
Wir bedanken uns, dass Sie sich für ein Danfoss Produkt entschieden haben
TP7000 RANGE Benutzeranweisungen Serie TP 7000 Programmierbare Raumthermostate
1.4 Präferenzen für die Anzeige ........................................................ 20
1.6 Einstellen der OSC-Periode ......................................................... 21
1.8 Vor Änderung der Werkseinstellung........................................ 22
2.1 In den Thermostat-Modus zurückkehren .............................. 24
Der TP7000 kann mit verschiedenen Zeit-und Temperatureinstellungen für jeden Wochentag programmiert werden. Er verfügt über mehrere Energiesparfunktionen und hilfreiche Möglichkeiten für den manuellen Eingriff, einschließlich eines 99 Tage Ferienmodus.
1.2 Werkseinstellung

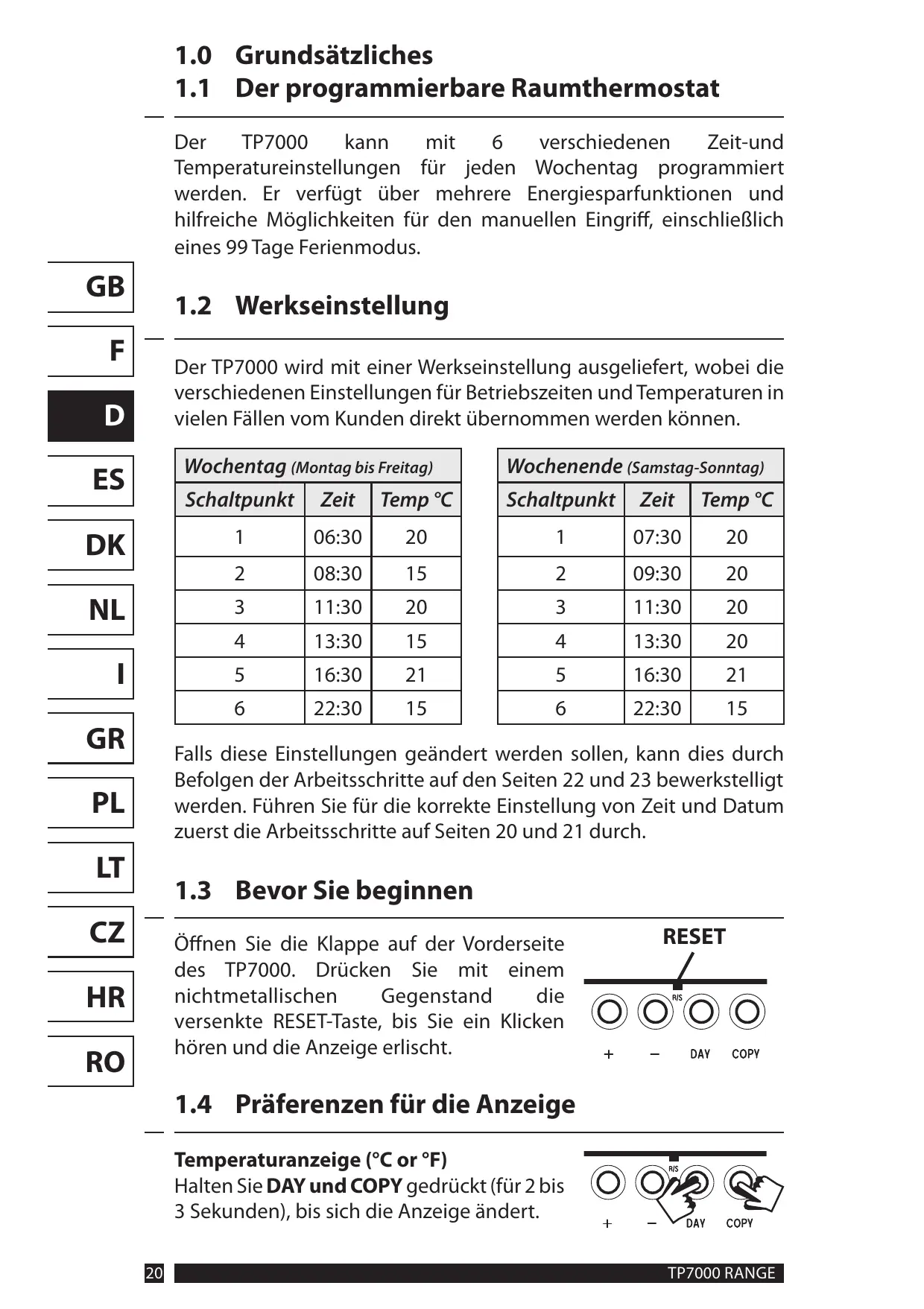

Der TP7000 wird mit einer Werkseinstellung ausgeliefert, wobei die verschiedenen Einstellungen für Betriebszeiten und Temperaturen in vielen Fällen vom Kunden direkt übernommen werden können.
Wochentag (Montag bis Freitag) Wochenende (Samstag-Sonntag) Schaltpunkt Zeit Temp °C Schaltpunkt Zeit Temp °C
Falls diese Einstellungen geändert werden sollen, kann dies durch Befolgen der Arbeitsschritte auf den Seiten 22 und 23 bewerkstelligt werden. Führen Sie für die korrekte Einstellung von Zeit und Datum zuerst die Arbeitsschritte auf Seiten 20 und 21 durch.
1.3 Bevor Sie beginnen

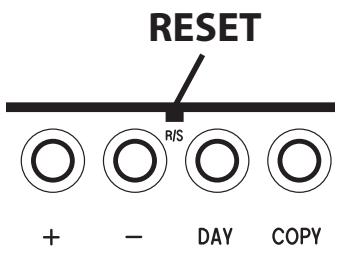

Öffnen Sie die Klappe auf der Vorderseite des TP7000. Drücken Sie mit einem nichtmetallischen Gegenstand die versenkte RESET-Taste, bis Sie ein Klicken hören und die Anzeige erlischt.
1.4 Präferenzen für die Anzeige
Temperaturanzeige (°C or °F) Halten Sie DAY und COPY gedrückt (für 2 bis 3 Sekunden), bis sich die Anzeige ändert.
TP7000 RANGE Zeitanzeige (12 or 24 hr) Halten Sie NEXT und DAY gedrückt, bis sich die Anzeige ändert (im 12 Stundenschema erscheint AM oder PM).
1.5 Einstellen von Uhrzeit & Tag
Drücken Sie PROG, um die Programmierung zu beginnen.
TAG - drücken Sie DAY, bis der korrekte Tag angezeigt wird (1= Montag).
UHRZEIT - drücken Sie zur Änderung der Zeit + oder - (gedrückt halten zur Änderung in 10-Minuten Abständen).
1.6 Einstellen der OSC-Periode
Die Anzeige erscheint NUR, WENN die OSCFunktion von Ihrem Installateur aktiviert wurde.
Verwenden Sie die Tasten + oder -, um die OSC-Periode zu wählen. Zur Auswahl stehen 0:30 (30 Minuten), 1:00 (1 Stunde), 1:30 und 2:00.
Der empfohlene Wert ist 0:30. Bei Einstellung von 0:00 ist die Funktion deaktiviert.
1.7 Annahme der Werkseinstellung
Falls Sie die auf Seite 20 erwähnte Werkseinstellung übernehmen möchten, brauchen Sie nichts weiter zu tun. Schließen Sie zur Übernahme dieser Einstellungen die Vorderabdeckung, wodurch die Voreinstellungen automatisch nach 2 Minuten übernommen werden (Doppelpunkt blinkt).
Das Gerät befindet sich jetzt im RUN-Modus (blinkender Doppelpunkt auf der Anzeige) und die Heizung arbeitet gemäß der eingestellten Programme. Danfoss Heating
1.8 Vor Änderung der Werkseinstellung
Ihr Installateur hat das Gerät entweder auf 7-Tage-Modus oder 5/2-Tage-Modus eingestellt. Zur Abfrage welcher Modus eingestellt wurde, drücken Sie PROG, bis das Ereignis 1 auf der Anzeige blinkt.
Dieses Gerät befindet sich im 7-Tage-Modus und es können unterschiedliche Einstellungen für jeden Wochentag vorgenommen werden (siehe Seiten 22 und 23). Diese Gerät befindet sich im 5/2-Tage-Modus und es können jeweils für Wochentage und Wochenenden unterschiedliche Einstellungen vorgenommen werden (siehe Seite 23).
(unterschiedliche Ereignisse (Schaltpunkte) für jeden Tag der Woche)
a) Drücken Sie PROG, bis Ereignis 1 blinkt und drücken Sie dann DAY, um vom aktuellen Tag zu TAG 1 zu wechseln.
b) Zeit und Temperatur werden wie folgt geändert: Verwenden Sie zur Änderung der Zeit die Tasten + und – (gedrückt halten zur Änderung in 10-MinutenAbständen).
ii) Verwenden Sie zur Änderung der
Temperatur in Abständen von 0,5°C (1°F) die Tasten und .
iii) Drücken Sie auf NEXT, um zum
nächsten Ereignis vorzurücken.
iv) Wiederholen Sie die Arbeitsschritte
i,ii und iii oben für die Ereignisse 2, 3, 4, 5 & 6.
c) Drücken Sie auf DAY, wenn alle sechs Ereignisse korrekt sind, um Ereignisse für TAG 2 zu programmieren.
TP7000 RANGE (Falls Sie die Programmierung für den vorherigen Tag übernehmen möchten, drücken Sie einfach auf COPY). d) Wiederholen Sie die Arbeitsschritte b und c für die Programmierung (oder das Kopieren) von Ereignissen der Tage 3, 4, 5, 6 & 7.
Um in den RUN-Modus zurückzukehren drücken Sie PROG, bis der Doppelpunkt in der Anzeige blinkt.
(Einstellungen für Ereignisse an den Wochentagen - 1 bis 5 - und Einstellungen für Ereignisse am Wochenende - 6 und 7)
Drücken Sie PROG, bis Ereignis 1 blinkt und drücken Sie dann DAY, bis Tag 1-5 angezeigt wird.
Wiederholen Sie zur Programmierung von Zeiten und Temperaturen für Wochentage die Arbeitsschritte b und c (siehe 7-Tage-Modus). Drücken Sie DAY, um Ereignisse für das Wochenende zu programmieren (TAG 6-7) oder drücken Sie COPY zur Wiederholung des Wochentagprogramms.
Um in den RUN-Modus zurückzukehren drücken Sie PROG, bis der Doppelpunkt in der Anzeige blinkt.
2.0 Weitere Einstellmöglichkeiten
2.1 In den Thermostat-Modus zurückkehren
Der TP7000 kann so eingestellt werden, dass er -anstatt einem eingestellten Programm zu folgen- eine vom Benutzer gewählte konstante Temperatur regelt. Halten Sie und gleichzeitig gedrückt, bis die Anzeige zu einem blinkenden Strich und der voreingestellten Temperatur zurückkehrt (8°C).
Drücken Sie zur Änderung der Temperatur und .
HINWEIS: Das Gerät verbleibt im Thermostat-Modus bis die Tasten und erneut gleichzeitig gedrückt werden.
2.2 Programmierung des Ferien-Modus
(während des Thermostat-Modus)
Der TP7000 kann die Temperatur konstant niedrig halten, während Sie in den Ferien sind, und kehrt nach einer bestimmten Anzahl von Tagen (maximal 99 Tage) zu den programmierten Einstellungen zurück.
(Falls Sie noch nicht im Thermostat-Modus sind, halten Sie und gleichzeitig gedrückt, bis die Anzeige zu einem blinkenden Strich und der voreingestellten Temperatur zurückkehrt (8 °C).
Drücken Sie DAY (es wird ein Koffersymbol und :00 angezeigt).
Drücken Sie + und - zur Eingabe der Anzahl von Ferientagen (max. 99).
Verwenden Sie die Tasten und , um die konstante Temperatur, falls erforderlich, zu ändern.
Nach Ablauf der eingestellten Anzahl von Tagen kehrt das Gerät in den Normalbetrieb zurück und regelt gemäß der eingestellten Programme.
TP7000 RANGE HINWEIS: Drücken Sie gleichzeitig die Tasten und , um den Ferien-Modus, falls erforderlich, zu verlassen.
2.3 Manuelle Eingriff smöglichkeit
Unter bestimmten Umständen kann es erforderlich werden den üblichen Heizzyklus zu ändern, z. B. bei ungewöhnlich kaltem Wetter. Der TP 7000 verfügt über mehrere hilfreiche Möglichkeiten für den manuellen Eingriff, die ohne Auswirkungen auf die Thermostatprogrammierung gewählt werden können.
Zur kurzzeitigen Erhöhung oder Senkung der programmierten Temperatur. – drücken Sie zur Erhöhung oder Senkung der Temperatur oder .
Ereignis 1 (z.B. 06:30, 20 °C) auf den ganzen Tag ausdehnen (so dass die Heizung ganztägig bei einer konstanten Temperatur läuft)). – drücken Sie die Taste einmal wie dargestellt. Zur Ausdehnung der aktuell eingestellten Temperatur um 1, 2 oder 3 Stunden – drücken Sie die Taste einmal für eine Verlängerung um 1 Stunde, 2 mal zur Verlängerung um 2 Stunden, 3 mal zur Verlängerung um 3 Stunden und 4 mal zur Aufhebung der Übersteuerung.
Änderung der Haupt-LCD-Anzeige, um Zeit oder tatsächliche Raumtemperatur anzuzeigen. – drücken Sie gleichzeitig NEXT und COPY.
Batteriewechsel (nicht TP7000M)
Die Lebensdauer der Batterien beträgt mindestens 2 Jahre. Bei niedriger Batterieleistung blinkt das entsprechende Symbol auf dem LCD. Sie haben für den Batteriewechsel 15 Tage Zeit. Verwenden Sie stets hochwertige Alkalibatterien Typ AA LR6. Danfoss Heating
