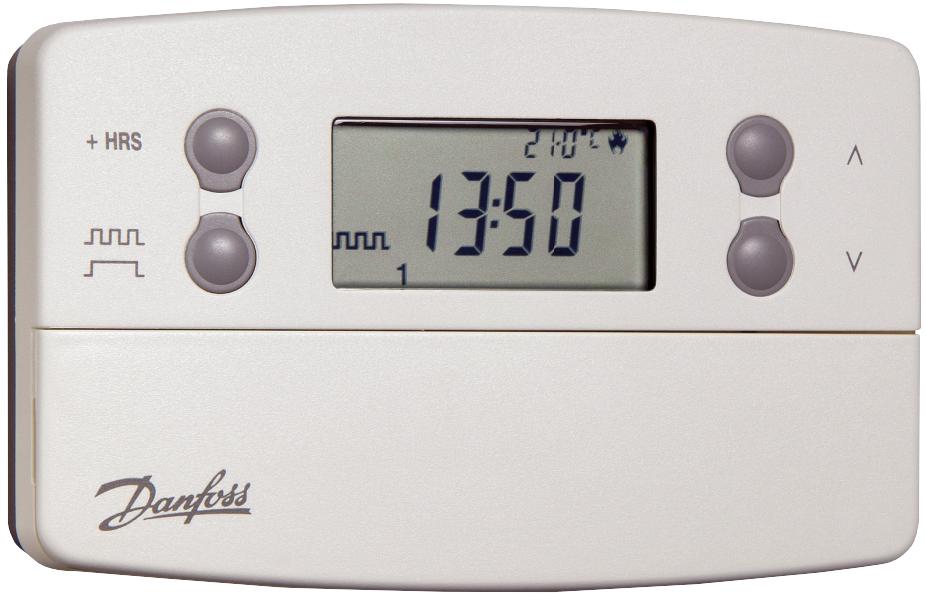

TP7000 - Thermostat programmable DANFOSS - Notice d'utilisation et mode d'emploi gratuit

Marque	Danfoss
Modele	TP7000
Type de produit	Thermostat d'ambiance programmable
Reference principale	087N7400
Alimentation	2 piles alcalines AA (LR6 / MN1500)
Sauvegarde memoire piles	1 minute (condensateur)
Plage de temperature de consigne	5 a 30°C (+ Off)
Differentiel de commutation	moins de 1°C (mode ON/OFF)
Type de controle	ON/OFF ou chrono-proportionnel (3 ou 6 cycles/h)
Programmation hebdomadaire	7 jours ou 5/2 jours (selectionnable)
Nombre d'evenements par jour	Jusqu'a 6
Affichage	Digital, 12h/24h selectionnable, °C/°F
Mode vacances	Oui, jusqu'a 99 jours
Mode hors-gel	Oui, reglable entre 5 et 30°C (defaut 8,0°C)
Optimum Start Control	0, 30, 60, 90 ou 120 min d'anticipation
Relais de sortie	SPDT
Capacite contact relais	3(1) A, 10-230 V AC
Dimensions (L x H x P)	138 x 88 x 28 mm
Classe ErP	Classe IV
Programme d'usine predefini	Oui

FOIRE AUX QUESTIONS - TP7000 DANFOSS

Comment programmer les horaires sur le Danfoss TP7000 ?

Le TP7000 permet de définir jusqu'à 6 changements de température par jour. Appuyez sur le bouton PROG pour entrer en mode programmation, puis saisissez l'heure et la température souhaitée pour chaque plage. Le thermostat fonctionne en mode 7 jours (chaque journée personnalisable) ou en mode 5/2 jours (semaine et week-end distincts), selon le réglage du micro-interrupteur DIP SW1.

Quelles piles utiliser et quelle est leur durée de vie ?

Le TP7000 fonctionne avec 2 piles alcalines AA (LR6 / MN1500). Leur durée de vie dépasse 2 ans en usage normal. Un condensateur interne sauvegarde la mémoire pendant 1 minute lors du remplacement, évitant ainsi la perte de la programmation.

Comment réinitialiser le Danfoss TP7000 aux réglages d'usine ?

Appuyez sur le bouton RESET encastré à l'aide d'un stylo ou d'un trombone pour restaurer les réglages d'usine. Cette action efface la programmation personnalisée. Il faudra ensuite reprogrammer les plages horaires et les températures souhaitées.

Quelle est la plage de température de consigne du TP7000 ?

La consigne est réglable de 5°C à 30°C, avec la possibilité de programmer l'arrêt total (Off). L'affichage peut être configuré en °C ou en °F. Le mode hors-gel est réglé par défaut à 8,0°C, mais ajustable entre 5 et 30°C.

Comment activer le mode vacances sur le TP7000 ?

Le mode vacances maintient une température fixe pendant une durée allant jusqu'à 99 jours. Accédez-y via le menu dédié, saisissez le nombre de jours et la température souhaitée. À la fin de la période, le thermostat reprend automatiquement la programmation normale.

Comment activer le mode hors-gel sur le Danfoss TP7000 ?

Le mode hors-gel protège l'installation en maintenant une température minimale de 8°C par défaut. Activez-le en sélectionnant le mode thermostat (icône flocon de neige). La valeur est ajustable entre 5 et 30°C selon vos besoins.

Qu'est-ce que la fonction Optimum Start Control ?

L'Optimum Start Control calcule automatiquement l'avance au démarrage de la chaudière pour atteindre la consigne à l'heure programmée. L'anticipation est réglable à 30, 60, 90 ou 120 minutes, en fonction de l'écart entre la température ambiante et la consigne (seuil de -4 K). Cette fonction s'active via le micro-interrupteur DIP SW2.

Qu'est-ce que le contrôle chrono-proportionnel et à quoi sert-il ?

Le contrôle chrono-proportionnel module la durée de fonctionnement de la chaudière par cycles (3 ou 6 cycles par heure) plutôt que de l'allumer ou l'éteindre brutalement. Ce mode améliore le confort thermique et l'efficacité énergétique, en particulier avec les chaudières à condensation. Il se configure via les micro-interrupteurs DIP SW3 et SW4.

Le TP7000 est-il compatible avec tous les systèmes de chauffage ?

Le TP7000 est un thermostat chauffage seul (heat only). Il commande via un relais SPDT supportant 3(1) A sous 10-230 V AC, ce qui le rend compatible avec les chaudières gaz, fioul et les systèmes électriques. Il ne gère pas la climatisation.

Comment vérifier que le TP7000 commande bien la chaudière ?

Réglez la consigne nettement au-dessus de la température ambiante : le relais doit se fermer et la chaudière doit démarrer. Un symbole de chauffe sur l'affichage indique que le relais est actif. Si la chaudière ne démarre pas, vérifiez le câblage sur les bornes COM et ON.

Quelle est la différence entre le TP7000 filaire et le TP7000-RF sans fil ?

Le TP7000 filaire se raccorde directement à la chaudière par câble (bornes COM, ON, OFF). Le TP7000-RF intègre un émetteur FM à 433,92 MHz et communique sans fil avec un récepteur (RX1, RX2 ou RX3) placé jusqu'à 30 mètres. La version RF évite le câblage entre le thermostat et la chaudière.

La programmation est-elle conservée en cas de coupure de courant ou de changement de piles ?

Oui, un condensateur interne maintient la mémoire pendant 1 minute lors du remplacement des piles. La programmation horaire et les réglages sont conservés. Pour le modèle secteur TP7000M, une cellule rechargeable assure la sauvegarde en cas de coupure (à condition que l'appareil ait été alimenté au moins 6 jours au préalable).

MODE D'EMPLOI TP7000 DANFOSS

Merci d'avoir choisi les produits Danfoss

Tak fordi du kobe et Danfoss produit

Série TP7000

Thermostat d'ambiance programmable

1.0 Instructions d'utilisateur 13

1.1 Notre thermostat d'ambiance programmable 13 1.2Programmes Prédefinis 13 1.3 Avant de commencer 13 1.4 Preférences d'affichage 13 1.5 Régler l'Heure et le Jour 14 1.6 Régler la Période OSC, si activée 14 1.7 Accepter les programmes prédéfinis 14 1.8 Avant de modifier les programmes prédéfinis 15 1.81 Mode 7 hours 15 1.82 Mode 5/2 days 16

2.0 Informations avancées 17

2.1 Pour passer en mode Thermostat 17 2.2 Pour programmer le Mode Vacances 17 2.3 Dérogations utilisateurs 18 2.4 Changer les Piles (pas sur le TP7000M) 18

1.1 Notre thermostat d'ambiance programmable

Le TP7000 vous permet de programmer jusqu'à 6 heures et températures différentes pour chaque jour de la semaine, offrant une flexibilité totale. Il intègre plusieurs fonctions d'économie d'énergie ainsi que plusieurs fonctions prioritaires très utiles pour l'utilisateur, dont un mode vacances de 99 jours.

1.2 Programmes prédéfinis

Votre TP7000 est livré préalablement programme avec une série d'heures et de températures de fonctionnement qui convennent généralement à la plupart des utilisateurs.

Jour de semaine (Lun-Ven)
Période	L'heure	Temp °C
1	06:30	20
2	08:30	15
3	11:30	20
4	13:30	15
5	16:30	21
6	22:30	15

Week-end (Sam-Dim)
Période	L'heure	Temp °C
1	07:30	20
2	09:30	20
3	11:30	20
4	13:30	20
5	16:30	21
6	22:30	15

Si vous souhaitez modifier l'un de ces réglages, il vous suffit de suivre les instructions aux pages 15-16. Suivez tout d'abord les points indiqués à la page 13-14 pour régler l'heure et la date.

1.3 Avant de commencer

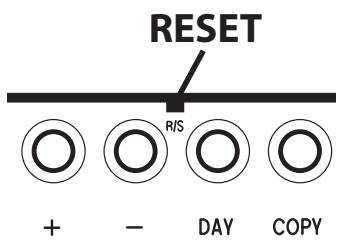

Ouvrez le couvercle à l'avant de votre thermostat. À l'aide d'un objet non métallique, appuyez sur la touche RESET encastrée, jusqu'à ce que vous entendiez un clic et que l'écran s'éteigne.

Affichage de la température (°c ou °f)

Appuyez sur DAY & COPY en les maintenant (pendant 2-3 secondes) enfoncés jusqu'à ce que l'affichage change.

Affichage de l'horloge (12 ou 24 hr)

Appuyez sur NEXT et DAY en les maintennant (pendant 2-3 secondes), enfoncés jusqu'à ce que l'affichage change (AM ou PM s'affichera en mode 12 heures).

NEXT + DAY

1.5 Régler l'heure et le jour

Appuyez sur PROG pour commencer la programmation.

PROG NEXT + -

JOUR - Utilisez les boutons + ou - jusqu'à ce que le bon JOUR s'affiche (1 = Lundi, 2 = Mardi, etc.).

NEXT + DAY

L'HEURE - Utilisez les boutons + ou - pour régler l'HEURE (appuyez sur les boutons en les maintenant enfoncés pour changer l'heure par incréments de 10 min).

1.6 Régler la période OSC, si activée

Cet écran s'affichera UNIQUEMENT si la fonction OSC a été activée par votre installateur.

Utilisez les touches + ou - pour sélectionner la période OSC. Les options proposées sont 0:30 (30 min), 1:00 (1 h), 1:30 et 2:00.

Le réglage recommandé est 0:30. Si cette valeur est définie à 0:00, la fonction est désactivée.

1.7 Accepter les programmes prédéfinis

Si les programmes prédéfinis indiqués à la page 13 vous conviennent, aucune autre manipulation ne sera nécessaire. Pour accepter les pré-réglages, fermez le couvercle frontal et après 2 minutes les pré-réglages seront automatiquement acceptés (et les deux-points clignoteront).

L'appareil est désormais en mode RUN (Fonctionnement) (les deux-points clignotent à l'écran) et le chiffrement fonctionnera selon les programmes prédéfinis.

1.8 Avant de modifier les programmes prédéfinis

Votre installateur aura réglé votre appareil pour qu'il fonctionne en mode 7 jours ou en mode 5/2 jours. Pour connaître le mode de réglage de votre appareil, appuyez sur PROG jusqu'à ce que la Période 1 clignote à l'écran.

Cet appareil est en mode 7 jours et vous pouvez programmer des réglages différents pour chaque jour de la semaine (voir pages 15-16).

Cet appareil est en mode 5/2 jours et vous pouvez entrer une série de programmes pour les jours de la semaine et une autre série pour le week-end (voir page 16).

1.81 Mode 7 jours

(périodes séparées pour chaque jour de la semaine)

a) Appuyez sur PROG jusqu'à ce que la Période 1 clignote, puis appuyez sur DAY pour passer du jour courant au Jour 1.

b) Modifie l'heure et la température comme suit :

i) Utilisez les boutons + et - pour modifier l'heure (appuyez sur les boutons en les maintenant enfoncés pour changer l'heure par incréments de 10 min). ii) Utilisez les boutons et pour modifier la température par incréments de 0,5°C. iii) Appuyez sur NEXT pour passer à la Période suivante. iv) Répétez les points i, ii et iii ci-dessus pour les Périodes 2, 3, 4, 5 & 6.

c) Lorsque les 6 périodes sont correctement programmées, appuyez sur DAY pour programmer les périodes du Jour 2.

Si vous souhaitez répéter le programme du jour précédent, il vous suffit d'appuyer sur COPY.

d) Répétez les points b et c ci-dessus pour programmer (ou COPY) les périodes des Jours 3, 4, 5, 6 & 7.

Retourner au Mode

FONCTIONNEMENT - appuyez sur PROG jusqu'à ce que les deux-points clignotent à l'écran.

1.82 Mode 5/2 jours

(une série de périodes pour les jours de la semaine, une autre série pour les week-ends)

□ Appuyez sur PROG jusqu'à ce que la Période 1 clignote, puis appuyez sur DAY jusqu'à ce que Jour 1-5 s'affiche à l'écran. Suivez les points b et c (page 15-16) pour programmer les heures et températures des jours de la semaine. Appuyez sur DAY pour programmer les périodes du week-end (Jour 6-7) ou appuyez sur COPY pour répéter le programme de la semaine.

Retourner au Mode

FONCTIONNEMENT - appuyez sur PROG jusqu'à ce que les deux-points clignotent à l'écran.

2.1 Pour passer en mode thermostat

Le TP7000 peut être réglé pour maintenir une température constante sélectionnée par l'utilisateur, au lieu de suivre le programme défini.

Appuyez sur et simultanément en les maintenant enfoncés jusqu'à ce que les deux-points clignotent et la température par défaut (8^) s'affiche à l'écran.

Appuyez sur ou pour modifier la température selon les besoins.

REMARQUE: L'appareil restera en mode thermostat jusqu'à ce que l'utilisateur appuie une nouvelle fois simultanément sur les touches et .

2.2 Pour programmer le mode vacances

Le TP7000 peut maintenir une température basse constante pendant vos vacances, et reprendre vos réglages programmes après un nombre de jours spécifique (99 jours maximum).

(Si l'appareil ne se trouve pas déjà en mode Thermostat, appuyez simultanément sur les touches et en les maintenant enfoncées jusqu'à ce que les deux-points clignotent et 8°C s'affiche à l'écran).

Appuyez sur DAY (une valise et :00 s'afficheront à l'écran).

Appuyez sur + et - pour entraîner le nombre de jours de vacances (max. 99).

Utilisez les touches + et - pour modifier la température constante, si nécessaire.

Une fois le nombre de jours sélectionné écoulé, l'appareil repassera en mode de fonctionnement normal, régulant la température en fonction de votre programmation.

REMARQUE: Appuyez simultanément sur les touches et pour sortir du mode vacances si nécessaire.

2.3 Dérogations utilisateurs

Vous pouvez parfois avoir besoin de modifier temporairement le mode de fonctionnement de votre chauffage, ex. en raison d'un temps exceptionnellement froid. Le TP7000 intègre plusieurs fonctions prioritaires pour l'utilisateur, qui peuvent être sélectionnées sans affecter la programmation du thermostat.

Pour augmenter ou diminuer temporairement la température programmée

• appuyez sur ▲ ou ∇ pour augmenter ou baisser la température.

Etendra la période 1 (i. e. 06.30 20°C) à toute la journée (afin que le chauffage reste à une température constante toute la journée) – appuyez une fois sur la touche comme illustré.

Pour élever la température couramment définie de 1, 2 ou 3 heures.

• Appuyez une fois sur le bouton pour 1 heure de plus, deux fois pour 2 heures de plus, trois fois pour 3 heures de plus, et appuyez 4 fois pour supprimer la priorité.

Pour modifier l'écran LCD principal afin qu'il affiche l'heure ou la température ambiant effective

• appuyez sur NEXT et COPY simultanément.

2.4 Changer les piles (pas sur le TP7000M)

Les piles ont une durée de vie de plus de deux ans. Un indicateur de piles faibles clignotera sur l'écran LCD. L'utilisateur dispose de 15 jours pour replacer les piles usagées par des piles alcalines de qualité.
