ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ RET 230 HCW1 DANFOSS

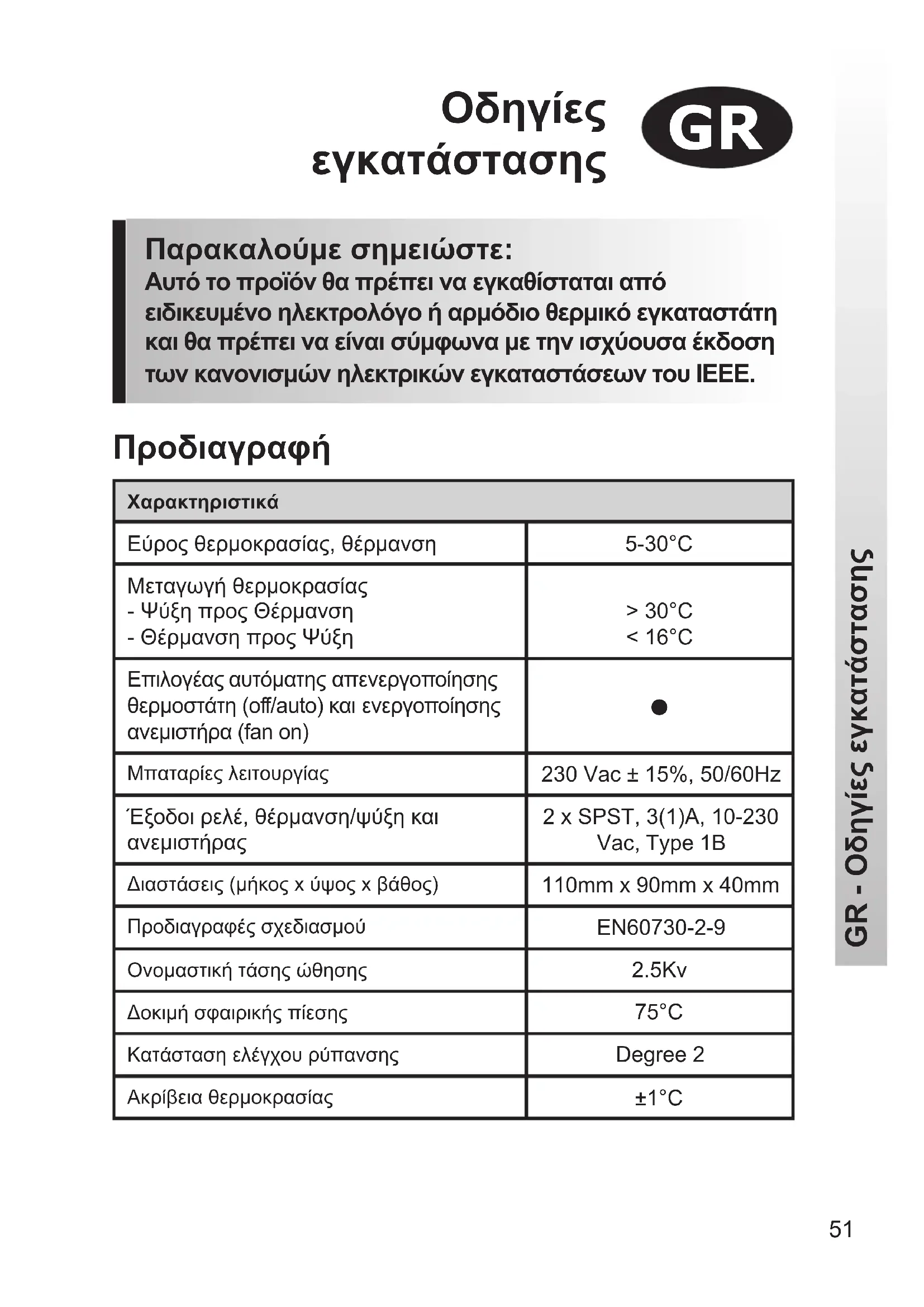

GR - Ïäçãßåò åãêáôÜóôáóçò ΧαρακτηριστικάΕύρος θερμοκρασίας, θέρμανση 5-30°CΜεταγωγή θερμοκρασίας - Ψύξη προς Θέρμανση- Θέρμανση προς Ψύξη> 30°C< 16°C Επιλογέας αυτόματης απενεργοποίησης θερμοστάτη (off/auto) και ενεργοποίησης ανεμιστήρα (fan on) Mπαταρίες λειτουργίας230 Vac ± 15%, 50/60Hz Έξοδοι ρελέ, θέρμανση/ψύξη και ανεμιστήρας2 x SPST, 3(1)A, 10-230 Vac, Type 1B Διαστάσεις (μήκος x ύψος x βάθος) 110mm x 90mm x 40mmΠροδιαγραφές σχεδιασμούEN60730-2-9Ονομαστική τάσης ώθησης2.5KvΔοκιμή σφαιρικής πίεσης 75°C Κατάσταση ελέγχου ρύπανσηςDegree 2Ακρίβεια θερμοκρασίας ±1°C ÐñïäéáãñáöÞ52 GR - Ïäçãßåò åãêáôÜóôáóçò Γενική εικόνα του προϊόντος Ο θερμοστάτης είναι σχεδιασμένος για χρήση σε συστήματα εφοδιασμένα με fan coils που εξυπηρετούνται από κεντρικό σύστημα μεταγωγής 2 σωλήνων. Ο θερμοστάτης ελέγχει τη λειτουργία μηχανοκίνητης βαλβίδας, η οποία κατά τις περιόδους θέρμανσης ανοίγει όταν απαιτείται θερμότητα και κατά τις περιόδους ψύξης ανοίγει όταν απαιτείται ψύξη. Η μεταγωγή από θέρμανση σε ψύξη επιτυγχάνεται αυτομάτως

μέτρηση της θερμοκρασίας του σωλήνα ροής. Εάν η θερμοκρασία ροής υπερβαίνει τους 30°C, ο θερμοστάτης λειτουργεί ως θερμοστάτης θέρμανσης. Εάν η θερμοκρασία ροής είναι μικρότερη από 16°C, ο θερμοστάτης λειτουργεί ως θερμοστάτης

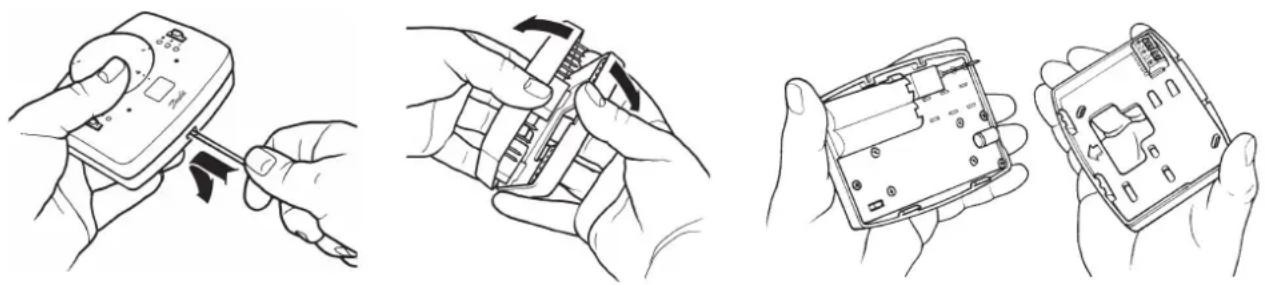

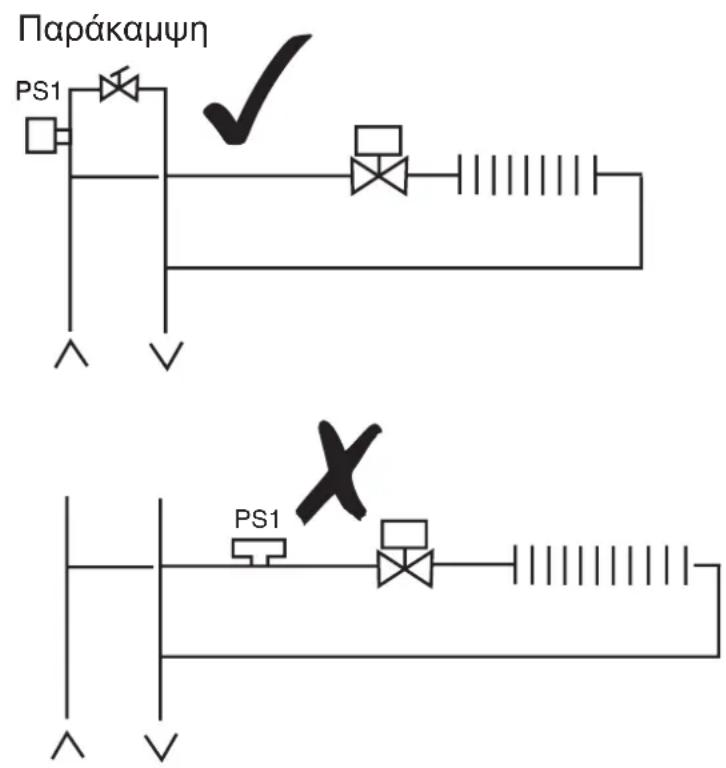

Σημαντική σημείωση: Είναι απαραίτητο να μην είναι κλειστό το κύκλωμα στο οποίο βρίσκεται ο αισθητήρας σωλήνα και το νερό να κυκλοφορεί πάντοτε πέρα από τον αισθητήρα. Αυτό μπορεί να απαιτεί την τοποθέτηση βαλβίδας παράκαμψης μεταξύ ροής και επιστροφής συστήματος στο τέλος κάθε κυκλώματος. ÅãêáôÜóôáóç Πρώτα, αφαιρέστε το πάνελ από το πίσω μέρος της μονάδας.

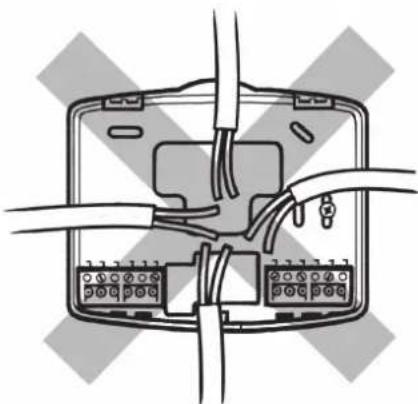

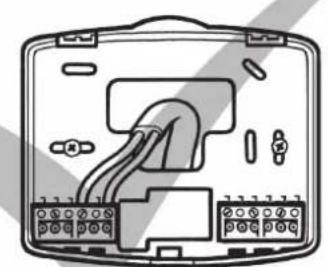

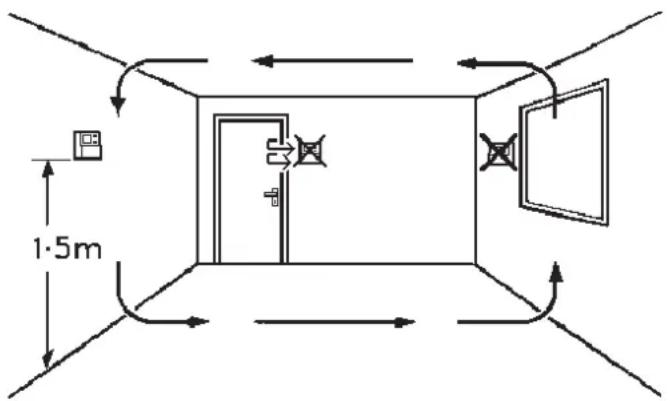

Από την πάνω αριστερή γωνία του πάνελ πρέπει να υπάρχουν ελεύθερες αποστάσεις τουλάχιστον 30 mm προς τα επάνω και 100 mm προς τα κάτω για την εγκατάσταση του θηλυκωτού δομοστοιχείου !53 Στερεώστε σε ύψος περίπου 1,5 m από το δάπεδο μακριά από ρεύματα ή πηγές θερμότητας όπως σώματα καλοριφέρ, γυμνή φλόγα ή άμεσο ηλιακό φως. Τοποθέτηση αισθητήρα σωλήνα Στερεώστε τον αισθητήρα σωλήνα στο σωλήνα ροής χρησιμοποιώντας την ταινία σύσφιγξης που παρέχεται. Σημαντική σημείωση: Είναι απαραίτητο να μην είναι κλειστό το κύκλωμα στο οποίο βρίσκεται ο αισθητήρας σωλήνα και το νερό να κυκλοφορεί πάντοτε πέρα από τον αισθητήρα. Αυτό μπορεί να απαιτεί την τοποθέτηση βαλβίδας παράκαμψης μεταξύ ροής και επιστροφής συστήματος στο τέλος κάθε κυκλώματος.

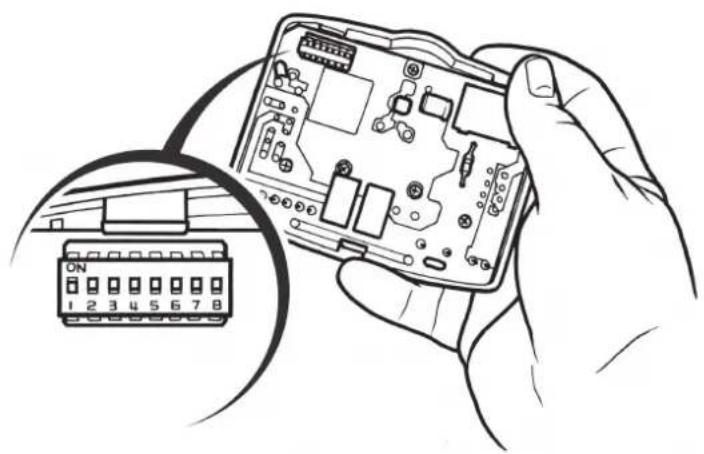

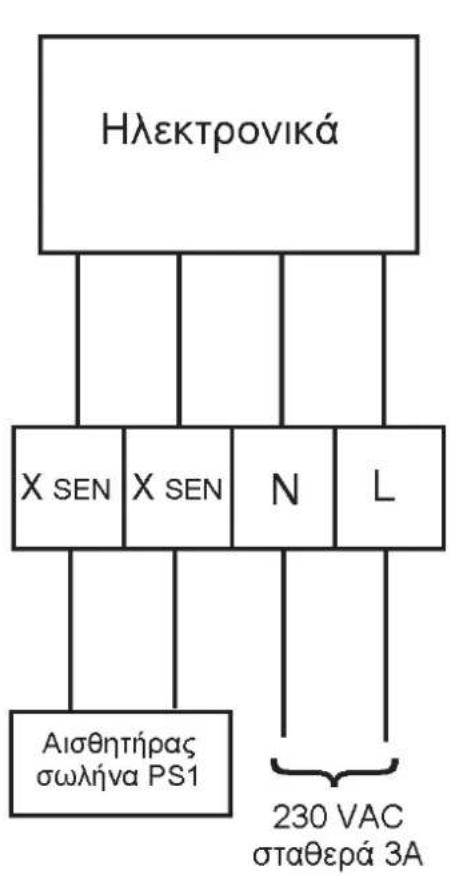

Εάν οι έξοδοι HEAT/COOL/FAN (ΘΕΡΜΑΝΣΗ/ΨΥΞΗ/ΑΝΕΜΙΣΤΗΡΑΣ) είναι 230V, συνδέστε τους ακροδέκτες L – COM.55 GR - Ïäçãßåò åãêáôÜóôáóçò Ïäçãßá Πριν από την επανεγκατάσταση του θερμοστάτη στον πίνακα τοίχου, οι διακόπτες DIL στο πίσω μέρος της μονάδας πρέπει να τοποθετούνται στην επιθυμητή ρύθμιση. Επιλογές διακόπτη DIL που παρουσιάζονται στη θέση ρύθμισης του εργοστασίου.56 GR - Ïäçãßåò åãêáôÜóôáóçò Περιγραφή διακοπτών DIL Διακόπτης 4: Εάν ρυθμιστεί σε On/Off, τόσο η θέρμανση όσο και η ψύξη λειτουργούν με τρόπο εντός/εκτός. Εάν ρυθμιστεί σε Chrono, τόσο η θέρμανση όσο και η ψύξη λειτουργούν με χρονοαναλογικό τρόπο. Διακόπτης 3: Είναι ενεργοποιημένος μόνο εάν ο διακόπτης 4 είναι ρυθμισμένος σε Chrono. Αυτός ο διακόπτης προσδιορίζει τον αριθμό των κύκλων ανά ώρα που θα επιβάλει στο σύστημα ο θερμοστάτης. Οι επιλογές είναι τρεις κύκλοι των 20 λεπτών ή έξι κύκλοι των 10 λεπτών. Διακόπτης 2: Επιτρέπει την επιλογή κλίμακας θερμοκρασίας Κελσίου ή Φαρενάιτ Διακόπτης 1: Δεν χρησιμοποιείται σ’ αυτό το μοντέλο57 GR - Ïäçãßåò åãêáôÜóôáóçò Εγκατάσταση θερμοστάτη σε πίνακα

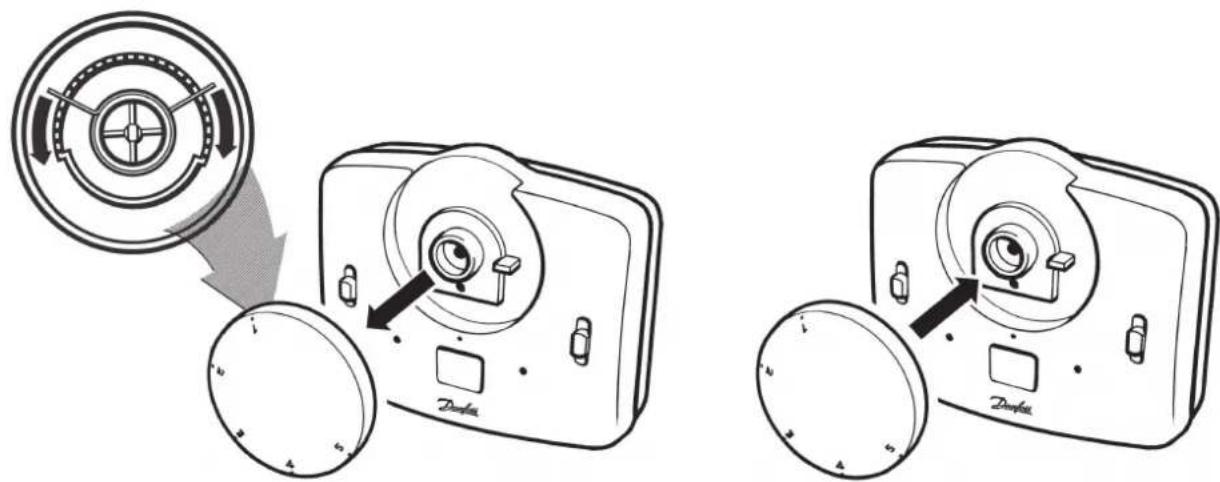

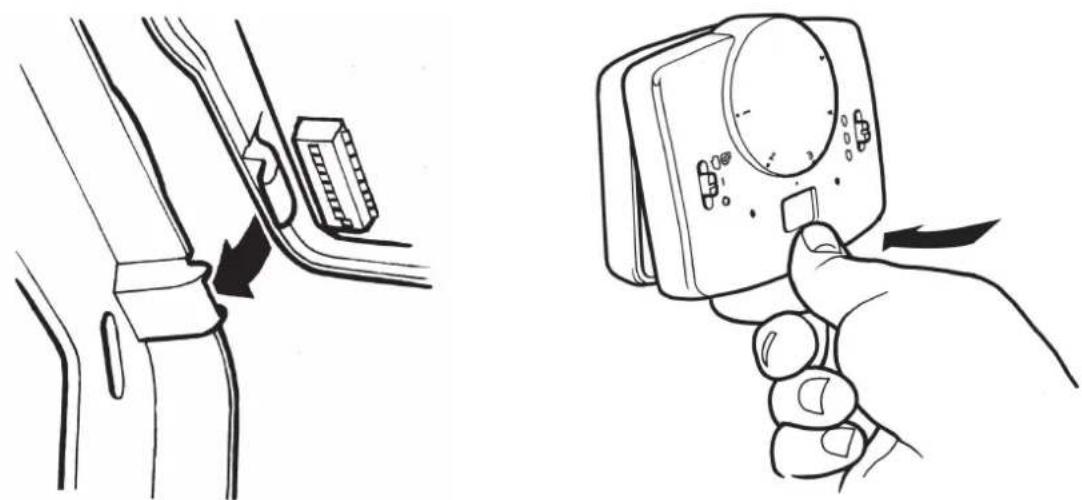

Για την εγκατάσταση του θερμοστάτη στον πίνακα τοίχου, ευθυγραμμίστε τα αυτιά στο πάνω μέρος του θερμοστάτη με τα ανοίγματα στον πίνακα τοίχου και περιστρέψτε τον θερμοστάτη προς τα κάτω, πιέζοντας σταθερά για να πιάσει το κλιπ ασφάλειας στον πίνακα τοίχου. Ασφάλιση και περιορισμός Για να ασφαλίσετε ή να περιορίσετε το εύρος ρύθμισης, στρέψτε το δίσκο στο 3 και αφαιρέστε το κουμπί. Τοποθετήστε τα ελατήρια ασφάλισης στο πίσω μέρος του δίσκου στην επιθυμητή θέση και επανατοποθετήστε το κουμπί αφού βεβαιωθείτε ότι ο αριθμός 3 στο δίσκο είναι ευθυγραμμισμένος με το σημάδι αναφοράς στο περίβλημα.58 GR - Ïäçãßåò ÷ñÞóçò Ο ανεμιστήρας λειτουργεί

Ο ανεμιστήρας λειτουργεί με τη ζήτηση θερμότητας

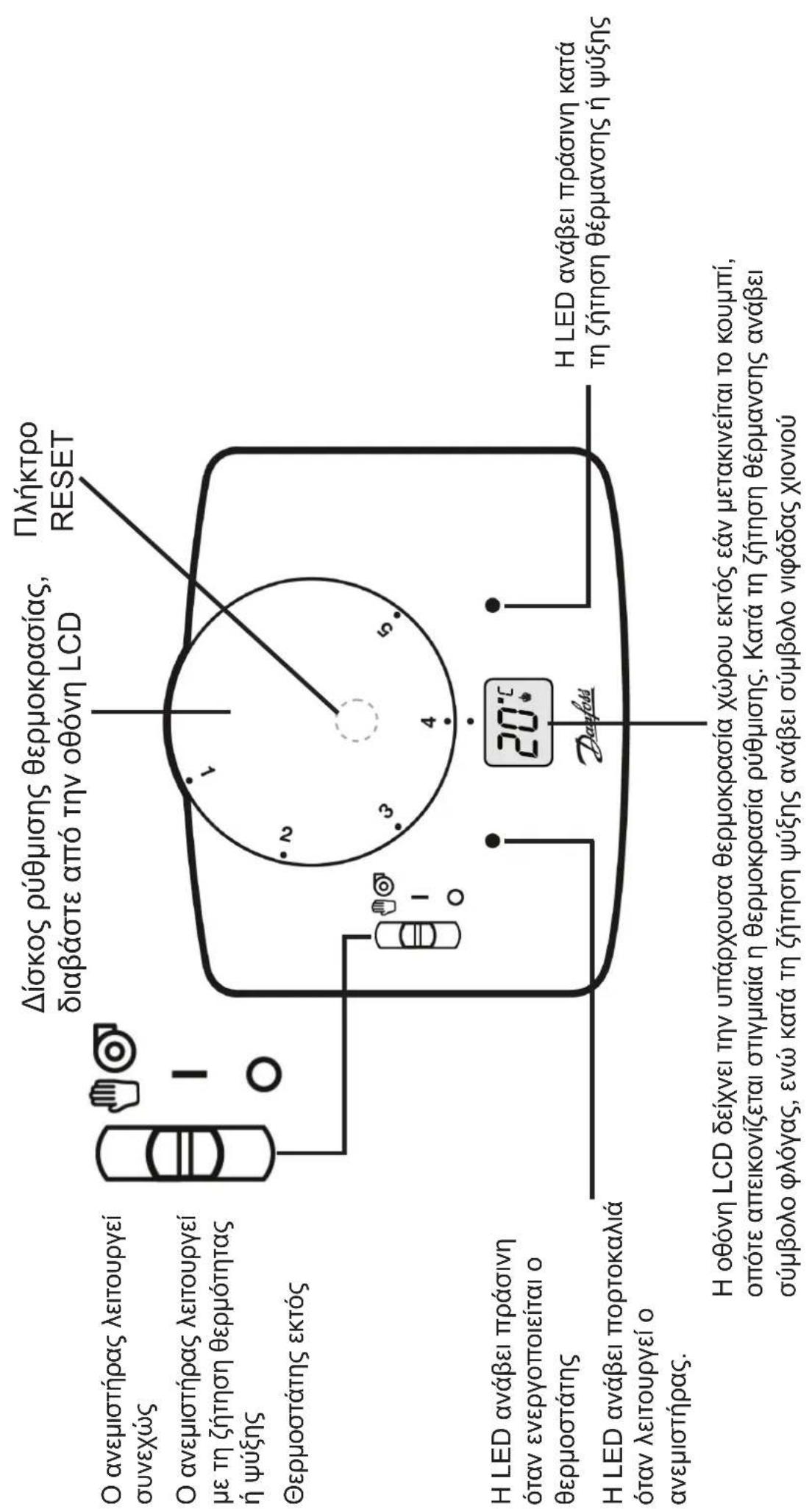

Θερμοστάτης εκτός Η LED ανάβει πράσινη όταν ενεργοποιείται ο θερμοστάτης Η LED ανάβει πορτοκαλιά όταν λειτουργεί ο ανεμιστήρας. Η οθόνη LCD δείχνει την υπάρχουσα θερμοκρασία χώρου εκτός εάν μετακινείται το κουμπί, οπότε απεικονίζεται στιγμιαία η θερμοκρασία ρύθμισης. Κατά τη ζήτηση θέρμανσης ανάβει σύμβολο φλόγας, ενώ κατά τη ζήτηση ψύξης ανάβει σύμβολο νιφάδας χιονιού Η LED ανάβει πράσινη κατά τη ζήτηση θέρμανσης ή ψύξης Δίσκος ρύθμισης θερμοκρασίας, διαβάστε από την οθόνη LCD Σημείωση: Εάν για οποιονδήποτε λόγο είναι αναγκαίο να επαναφερθεί ο μικροεπεξεργαστής, κάτω από το δίσκο ρύθμισης τοποθετείται ένα πλήκτρο επαναφοράς. Χρησιμοποιήστε μη μεταλλικό ραβδάκι, για παράδειγμα σπιρτόξυλο για να πιέσετε το πλήκτρο που βρίσκεται σε εσοχή.
