Merk	Danfoss
Model	RET 230 HCW1
Producttype	Thermostat voor 2-pijps verwarmings-/koelsysteem met ventilatorconvector
Voeding	230 V~ ± 15%, 50/60 Hz
Temperatuurbereik (verwarming)	5 °C tot 30 °C
Omschakeling verwarming/koeling	Automatisch: >30 °C (koeling naar verwarming), <16 °C (verwarming naar koeling)
Relaisuitgangen	2 x SPST, 3(1) A, 10-230 V~, type 1B
Afmetingen (B x H x D)	110 x 90 x 40 mm
Temperatuurnauwkeurigheid	±1 °C
Normen	EN 60730-2-9
Functies	Aan/uit of chrono-proportioneel (3 of 6 cycli/uur), Celsius/Fahrenheit selectie, bereikvergrendeling/-begrenzing, microprocessor reset
Installatie	Door gekwalificeerde elektricien, hoogte 1,5 m, uit de buurt van tocht en warmtebronnen
Onderhoud	Reinigen met een zachte, droge doek
Veiligheid	Naleving van IEEE-bedradingsvoorschriften, nominale stootspanning 2,5 kV, kogeldrukproef 75 °C
Instelopties	DRC-schakelaars voor modus- en cyclusselectie
Leidingsensor	Gemonteerd op de aanvoerleiding, noodzakelijk voor automatische omschakeling
Vergrendeling en begrenzing	Mogelijkheid om het instelbereik te vergrendelen of te begrenzen met behulp van blokkeerveren

Veelgestelde vragen - RET 230 HCW1 DANFOSS

Hoe installeer ik de thermostaat RET 230 HCW1?

De installatie moet worden uitgevoerd door een gekwalificeerde elektricien. Verwijder de muurplaat, bevestig deze op ongeveer 1,5 m hoogte, uit de buurt van tocht en warmtebronnen. Bevestig de leidingsensor op de aanvoerleiding met de meegeleverde klem. Sluit de aansluitingen aan volgens het schema: L-COM voor de 230 V-uitgangen. Plaats de thermostaat terug op de muurbevestiging.

Hoe werkt de automatische omschakeling tussen verwarming en koeling?

De thermostaat meet de temperatuur van de aanvoerleiding. Als deze hoger is dan 30 °C, schakelt hij over naar verwarmingsmodus. Als deze lager is dan 16 °C, schakelt hij over naar koelmodus. Deze omschakeling is automatisch.

Hoe stel ik het aantal cycli per uur in?

Gebruik DRC-schakelaar nr. 3 aan de achterkant van de thermostaat. In stand CHRONO 3 krijgt u 3 cycli van 20 minuten. In stand CHRONO 6 krijgt u 6 cycli van 10 minuten. Schakelaar nr. 4 moet in de Chrono-stand staan.

Hoe schakel ik tussen Celsius en Fahrenheit?

Schakel DRC-schakelaar nr. 2 aan de achterkant van de thermostaat om. In stand °C wordt in Celsius weergegeven; in stand °F in Fahrenheit.

Hoe vergrendel of begrens ik het temperatuurinstelbereik?

Draai de knop naar 3, verwijder de knop, plaats de blokkeerveren aan de achterkant van de knop op de gewenste positie en monteer de knop terug door het cijfer 3 uit te lijnen met de markering.

Wat te doen bij een storing van de thermostaat?

Controleer eerst de voeding en aansluitingen. Indien nodig, reset de microprocessor met een niet-metalen voorwerp (bijv. lucifer) door op de verzonken knop onder de knop te drukken.

Kan ik deze thermostaat gebruiken met een 2-pijps systeem?

Ja, de RET 230 HCW1 is speciaal ontworpen voor 2-pijps systemen met ventilatorconvector. Hij stuurt een gemotoriseerde klep aan afhankelijk van de verwarmings- of koelmodus.

Hoe reinig ik de thermostaat?

Gebruik een zachte, droge doek om de behuizing te reinigen. Gebruik nooit schurende middelen of oplosmiddelen.

Welke veiligheidsmaatregelen moeten worden genomen?

De installatie moet voldoen aan de geldende IEEE-bedradingsvoorschriften. Het product moet door een professional worden geïnstalleerd. Respecteer de nominale stootspanning van 2,5 kV en de kogeldrukproef van 75 °C.

Waar plaats ik de leidingsensor?

Bevestig de sensor op de aanvoerleiding met de meegeleverde klem. Zorg ervoor dat er constant water circuleert in het circuit waar de sensor zich bevindt; een bypass-klep kan nodig zijn.

GEBRUIKSAANWIJZING RET 230 HCW1 DANFOSS

Installatie handleiding Instructies voor Gebruik

Installatie handleiding 43-49
Instructiesvoor Gebruik 50

O8nyiεs EykaTaoaOns 51-57
O8nyiεs xpnoans 58

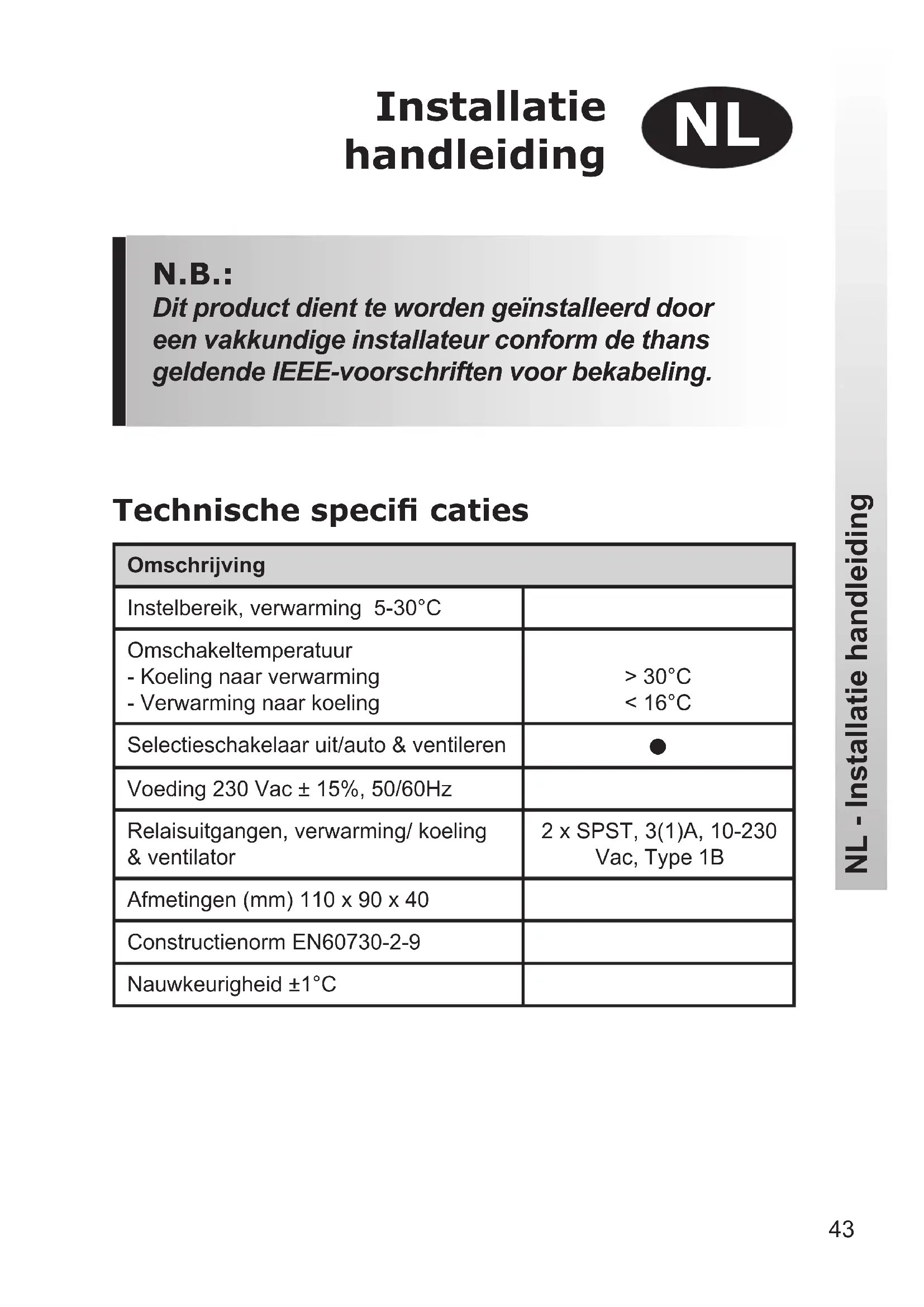

Installatie handleiding

N.B.:

Dit product dient te worden geinstalleerd dooreen vakkundige installeur conform de thans geldende IEEE-voorschriften voor bekabeling.

Technische specifi caties

Omschrijving
Instelbereik, verwarming 5-30°C
Omschakeltemperatuur - Koelingaar verwarming - Verwarmingaar koeling	>30°C <16°C
Selectieschakelaar uit/auto & ventileren	●
Voeding 230 Vac ± 15%, 50/60Hz
Relaisuitgangen, verwarming/ koeling & ventilator	2 x SPST, 3(1)A, 10-230 Vac, Type 1B
Afmetingen (mm) 110 x 90 x 40
Constructienorm EN60730-2-9
Nauwkeurigheid ±1°C

Productverzicht

Dethermostat is onworpen voor systemen met fancoils en een centrale omschakeling van koelenaar verwarmen. De thermostat regelt een afsluiter. De afsluiter opent bij warmtevraag als de thermostat in de verwarmingsstand staat en bij koelvraag als de thermostat in de koelstand staat. De overschakeling van verwarmenaar koelenGaat automatisch m.b.v. een temperatuursensor op de aanvoerleiding. Wanner de aanvoertemperatuur hoger is dan 30^ werkt de thermostat als een verwarmingsthermostat, wanner de aanvoertemperatuurlager is dan 16^ werkt de thermostat als koelthermostat

Belangrijke opmerking: Het is belangrijk dat de leidingsensor worden gemonteerd op een plek waar alsijd stroming is. Hierdoor kan hetoodzakelijk zijn om een kortsluitleiding te monteren aan het eind van elke strang.

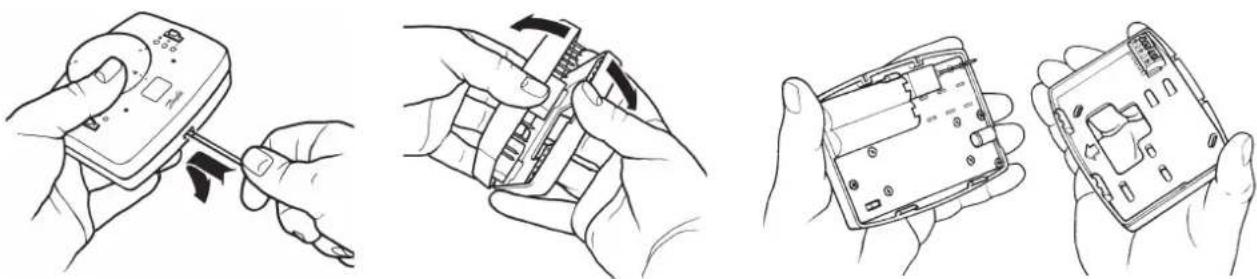

Montage

Verwijder eerst de grondplaat aan de achterkant van de thermostat.

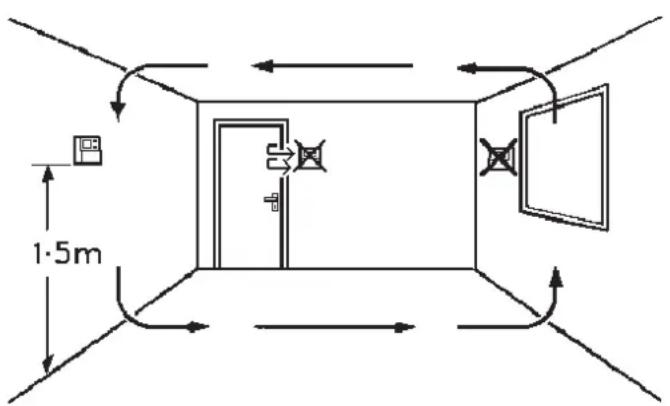

Monteer de grondplaat op een hoogte van ca. 1,5 m vanaf de vloer, Niet op de tocht en uit de buurt van warmtebronnen zoals radiatoren, open haard of direct zonlicht.

Rondom de thermostat dient een vrij ruimte van minimaal 140~mm te worden aangehouden.

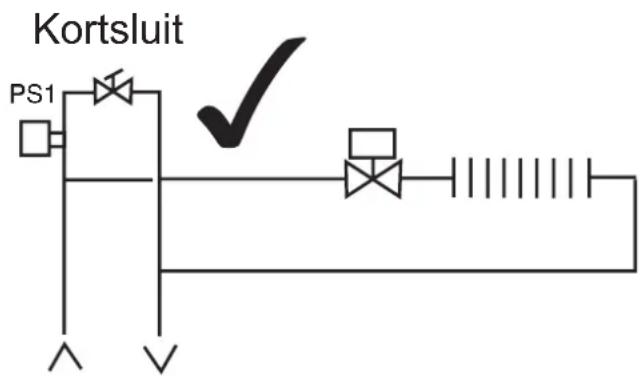

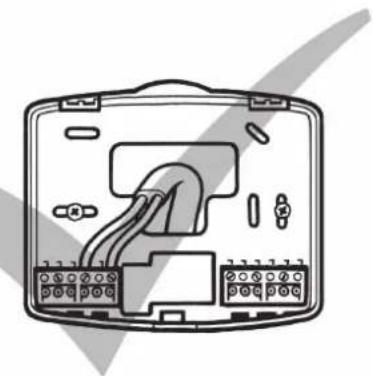

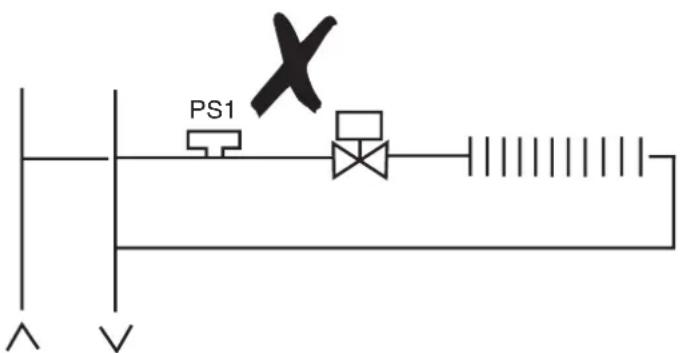

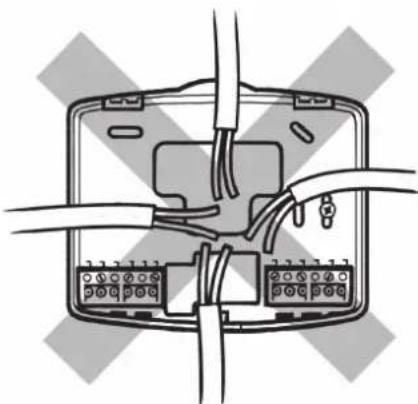

Locatie van de pijpsensor

Bevestig de leidingsensor op de aanvoerleiding met behulp van de meegeleverde klemband.

Belangrijke opmerking: Het is belangrijk dat de leidingsensor worden gemonteerd op een plek waar alsijd stroming is. Hierdoor kan het noodzakelijk zijn om een kortsluitleiding te monteren aan het eind van elke strang.

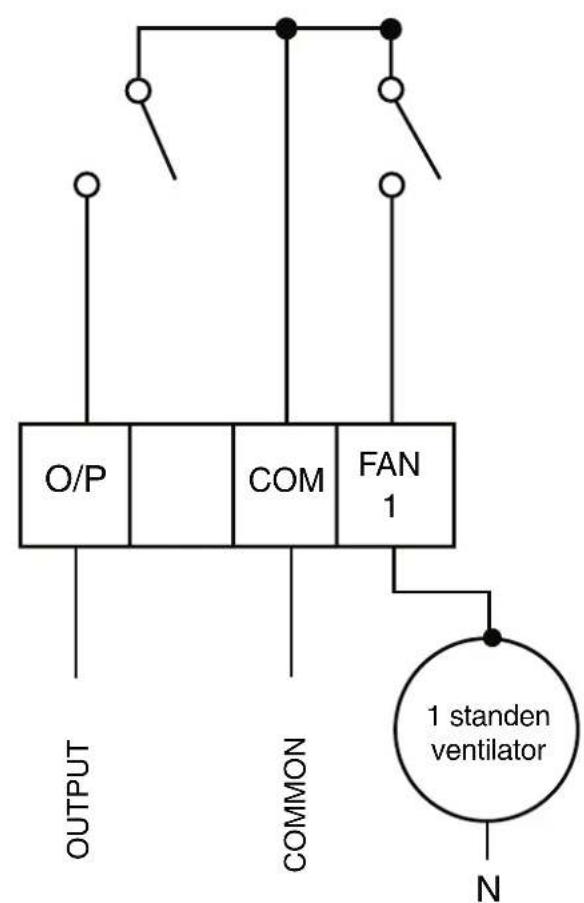

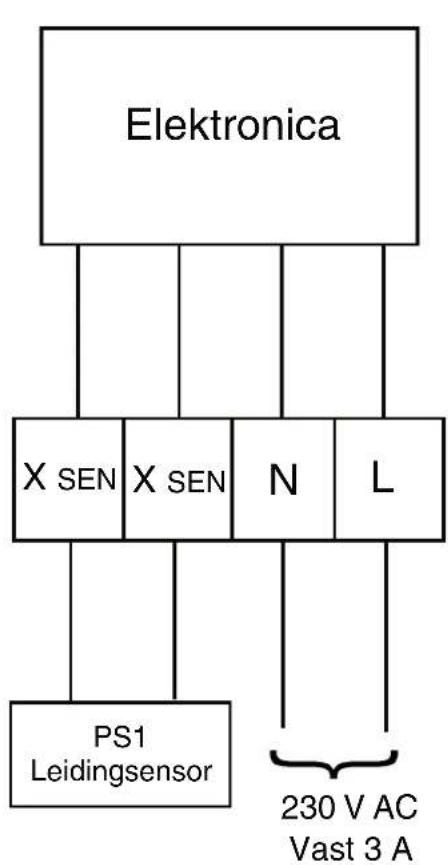

Toepassing van 2-pijps fanoil

N.B.:

Wanner de contacten voor verwarmen, koelen en de ventilator 230 V要去enuitsturen dan要去en de klemmen L en COM worden doorgelust.

Inbedrijfstelling

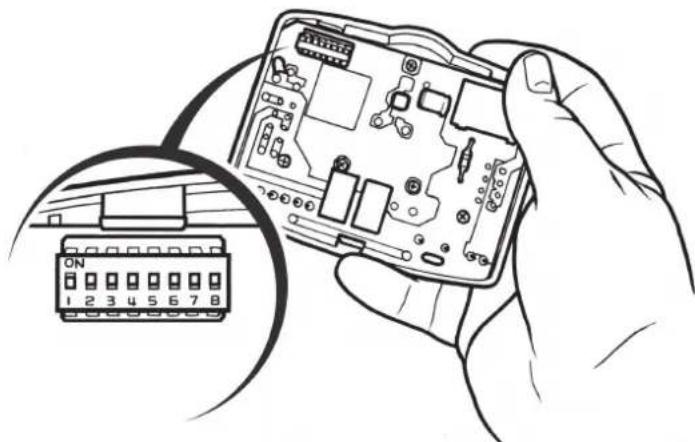

Voordat de thermostat op de grondplaat worden gemonteerd,要去en de DIP-schakelaars aan de achechterkant van de thermostat op de gewenste instelling worden gezet.

Functies DIP-schakelaars.

Sw On 4	AAN/UIT			CHRONO
3	CHRONO 6			CHRONO 3
2	°C			°F
1	Z0

Beschrijvingen van DIP-schakelaars

Schakelaar 4: Indien ingesteld op Aan/Uit dan worden de koeling en verwarming aan/uit geregeld. Op chrono worden zowel koeling als verwarming chronoproportioneel geregeld.

Schakelaar 3: Alleen actief indien schakelaar 4 is ingesteld op Chrono. Deze schakelaar bepaalt het aantal schakelingen per uur, de opties+zijn 3 schakelingen per uur of 6 schakelingen per uur.

Schakelaar 2: Voor de keuze:tussen een temperatuuraanduiding in Celsius of Fahrenheit.

Schakelaar 1: Niet gebruikt in dit model.

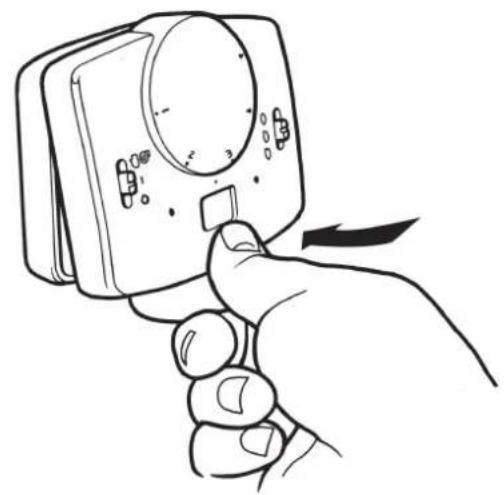

Monteren van de thermostat op de grondplaat

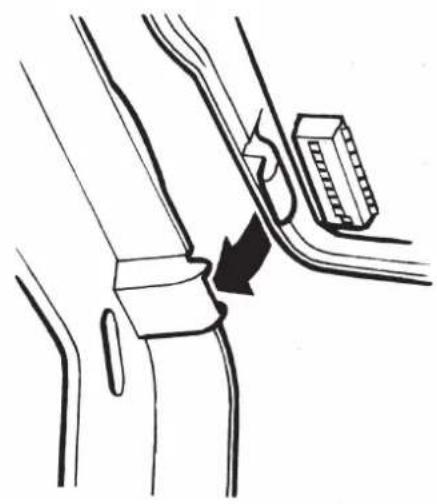

Zet dethermostat met de nokken in de uitsparingen van de grondplaat en druk de thermostat aan de onderzijde stevig aan om de klem vast te klikken.

Blokkeren & Begrenzen

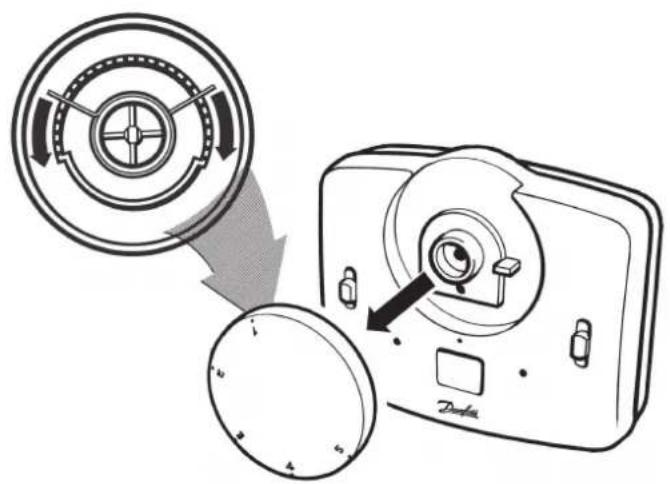

Draai om het instelbereik te vergrendelen of begrenzen de instelknop maar 3 en verwijder de knop.

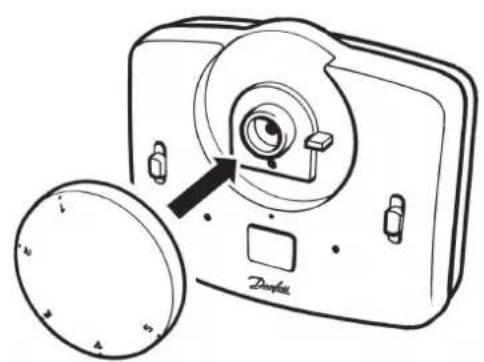

Plaats de borgveren aan de achechterkant van de instelknop op de gewenste stand enzet de knop terug met de 3aar beneden.

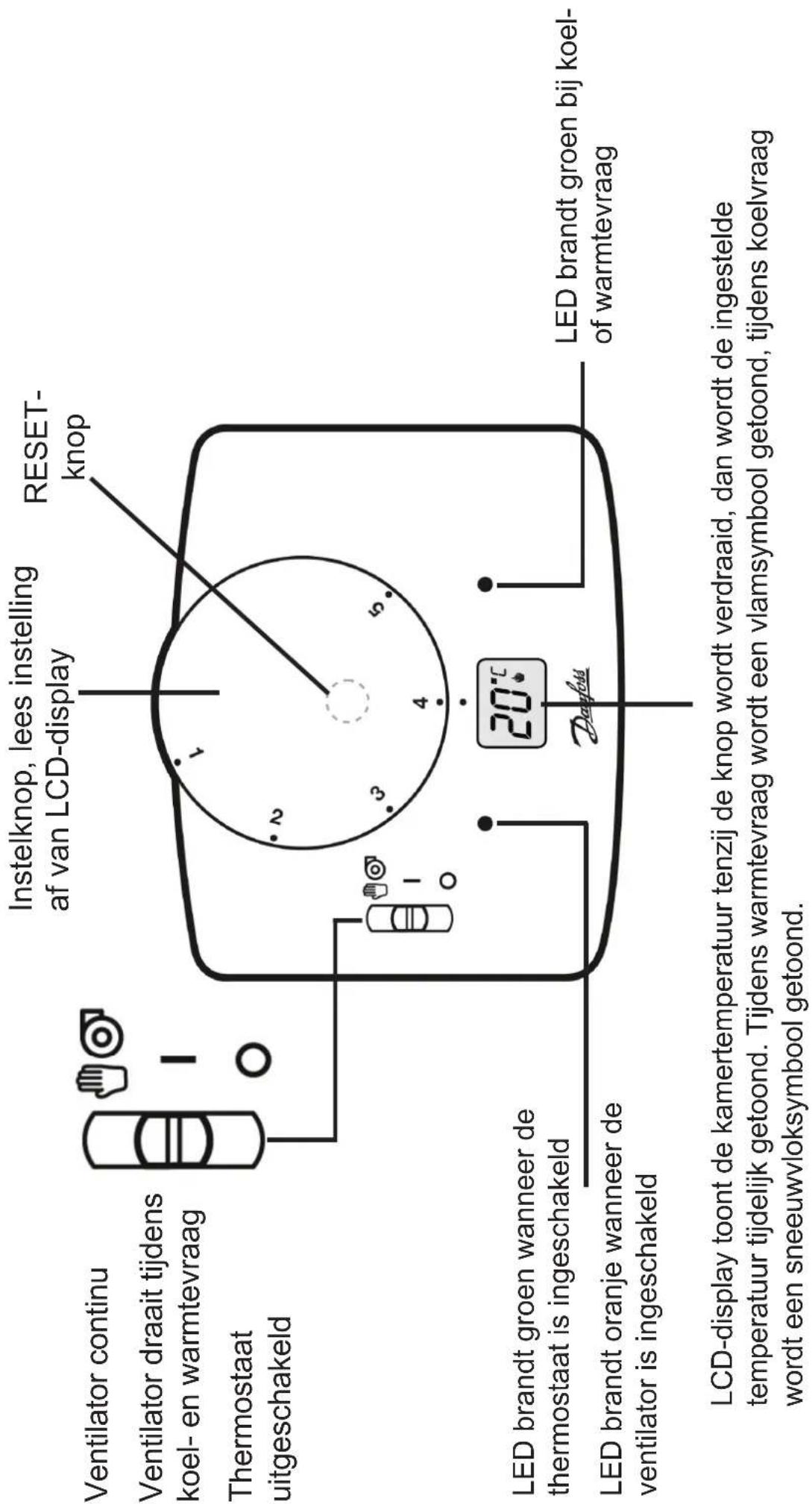

NL - Gebruikershandleiding

N.B.: Onder de instelknop bevindt zich een resetknop om de microprocessor te resetten. Gebruik een Niet-metalen punt, bijvoorbeeld een lucifer om de verzonken knop in te drukken.
