RET 230 HCW1 - Termostato DANFOSS - Manuale utente e istruzioni gratuiti

Marca	Danfoss
Modello	RET 230 HCW1
Tipo di prodotto	Termostato per sistema di riscaldamento/raffreddamento a 2 tubi con evaporatore a ventilazione forzata
Alimentazione	230 Vca ± 15 %, 50/60 Hz
Intervallo di temperatura (riscaldamento)	5 °C a 30 °C
Commutazione riscaldamento/raffreddamento	Automatica: >30 °C (raffreddamento a riscaldamento), <16 °C (riscaldamento a raffreddamento)
Uscite relè	2 x SPST, 3(1) A, 10-230 Vca, tipo 1B
Dimensioni (L x A x P)	110 x 90 x 40 mm
Precisione della temperatura	±1 °C
Norme	EN 60730-2-9
Funzioni	Modalità on/off o crono-proporzionale (3 o 6 cicli/ora), selezione Celsius/Fahrenheit, blocco/limitazione di intervallo, reset microprocessore
Installazione	Da elettricista qualificato, altezza 1,5 m, lontano da correnti d'aria e fonti di calore
Manutenzione	Pulire con un panno morbido e asciutto
Sicurezza	Rispetto delle normative di cablaggio IEEE, tensione di impulso nominale 2,5 kV, prova a 75 °C
Opzioni di regolazione	Interruttori DRC per la selezione della modalità e del numero di cicli
Sensore del tubo	Montato sul tubo di mandata, necessario per la commutazione automatica
Blocco e limitazione	Possibilità di bloccare o limitare l'intervallo di regolazione mediante molle di blocco

Domande frequenti - RET 230 HCW1 DANFOSS

Come installare il termostato RET 230 HCW1 ?

L'installazione deve essere eseguita da un elettricista qualificato. Rimuovere la piastra a muro, fissarla a circa 1,5 m dal pavimento, lontano da correnti d'aria e fonti di calore. Fissare il sensore del tubo sul tubo di mandata utilizzando il fascetta fornita. Collegare i morsetti secondo lo schema: L-COM per le uscite 230 V. Rimontare il termostato sul supporto a muro.

Come funziona la commutazione automatica tra riscaldamento e raffreddamento?

Il termostato misura la temperatura del tubo di mandata. Se supera i 30 °C, passa in modalità riscaldamento. Se è inferiore a 16 °C, passa in modalità raffreddamento. Questa commutazione è automatica.

Come regolare il numero di cicli all'ora?

Utilizzare l'interruttore DRC n°3 sul retro del termostato. In posizione CHRONO 3, si ottengono 3 cicli di 20 minuti. In posizione CHRONO 6, si ottengono 6 cicli di 10 minuti. L'interruttore n°4 deve essere in posizione Chrono.

Come passare dalla scala Celsius a Fahrenheit?

Spostare l'interruttore DRC n°2 sul retro del termostato. In posizione °C, il display è in Celsius; in posizione °F, è in Fahrenheit.

Come bloccare o limitare l'intervallo di regolazione della temperatura?

Ruotare il selettore su 3, rimuovere la manopola, posizionare le molle di blocco sul retro del selettore nella posizione desiderata, quindi rimontare la manopola allineando il numero 3 sul riferimento.

Cosa fare in caso di malfunzionamento del termostato?

Verificare prima l'alimentazione e i collegamenti. Se necessario, resettare il microprocessore con un oggetto non metallico (es. fiammifero) premendo il pulsante incassato sotto il selettore.

Posso usare questo termostato con un sistema a 2 tubi?

Sì, il RET 230 HCW1 è progettato appositamente per sistemi a 2 tubi con evaporatore a ventilazione forzata. Comanda una valvola motorizzata in base alla modalità riscaldamento o raffreddamento.

Come pulire il termostato?

Utilizzare un panno morbido e asciutto per pulire l'involucro. Non utilizzare mai prodotti abrasivi o solventi.

Quali sono le precauzioni di sicurezza da rispettare?

L'installazione deve essere conforme alle normative di cablaggio IEEE vigenti. Il prodotto deve essere installato da un professionista. Rispettare la tensione di impulso nominale di 2,5 kV e la prova a 75 °C.

Dove posizionare il sensore del tubo?

Fissare il sensore sul tubo di mandata utilizzando la fascetta fornita. Assicurarsi che l'acqua circoli permanentemente nel circuito in cui si trova il sensore; potrebbe essere necessaria una valvola di bypass.

MANUALE UTENTE RET 230 HCW1 DANFOSS

Istruzioni per l'uso Istruzioni per l'utente

Index

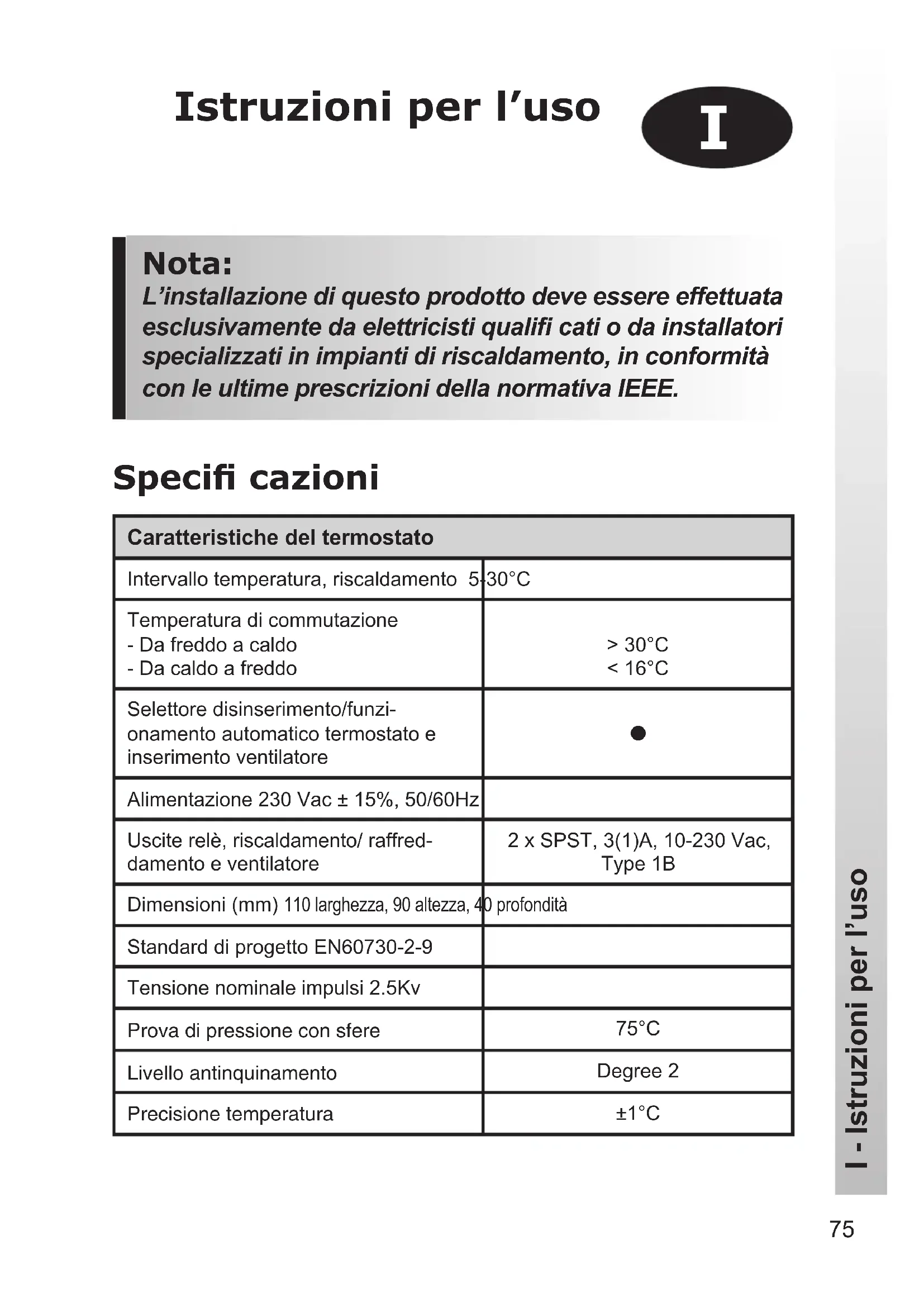

Istruzioni per l'uso 75-81
Istruzioni per l'utente 82

L'installazione di questo prodotto deve essere effettuata esclusivamente da elettricisti quali cati o da installatori specializzati in impianti di riscaldamento, in conformità con le ultime prescrizioni della normativa IEEE.

Specificazioni

Caratteristiche del termostato
Intervallo temperatura, riscaldamento 5	30°C
Temperatura di commutazione - Da freddo a caldo - Da caldo a freddo	>30°C <16°C
Selettore disinserimento/funzi- onamento automatico termostato e inserimento ventilatore	●
Alimentazione 230 Vac ± 15%, 50/60Hz
Uscite relè, riscaldamento/ raffred- damento e ventilatore	2 x SPST, 3(1)A, 10-230 Vac, Type 1B
Dimensioni (mm) 110 larghezza, 90 altezza, 40 profondità
Standard di progettio EN60730-2-9
Tensione nominale impulsi 2.5Kv
Prova di pressione con sfere	75°C
Livello antinquamento	Degree 2
Precisione temperatura	±1°C

Il termostato è progettato principalmente per l'impiego in sistemi a fan-coil con un sistema di commutazione centralizzato a 2 tubi. Il termostato comanda l'azionamento della valvola motorizzata che, durante i periodi di riscaldamento, si après per consentire il riscaldamento e che, durante i periodi di raffreddamento, si après per consentire il raffreddamento.

La commutazione dalla funizione di riscaldamento a quella di raffreddamento avviene automaticamente mediante rilevamento della temperatura della tubazione di portata. Se la temperatura supera i 30^ il termostato funzione come unità di riscaldamento, quando se la temperatura è inferiore a 16^ il termostato funzione come unità di raffreddamento.

Nota importante: É essenziale che il circuito nel quale è alloggiato il sensore della tubazione non sia chiuso e che l'acqua circoli costantamente altri il sensore. Questo cui cui richiedere il montaggio di una valvola di bypass tra la portata del sistema e il ritorno al termine di ciascun circuito.

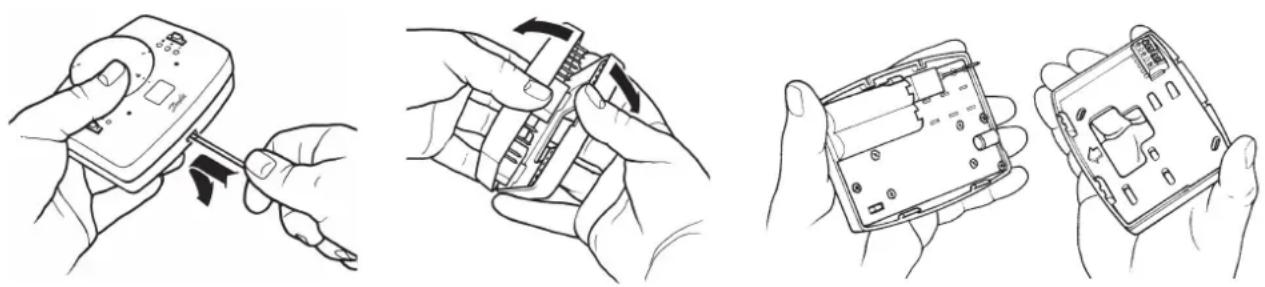

Installazione

Rimuovere innanzitutto la piastra a parete dal retro dell'unità

Per il montaggio del modulo plug-in, è necessario che in corrispondenza dell'angolo superiore sinistro della piastra sua disponibile uno spazio libero di almeno 50 mm verso l'alto e 100 mm verso il basso.

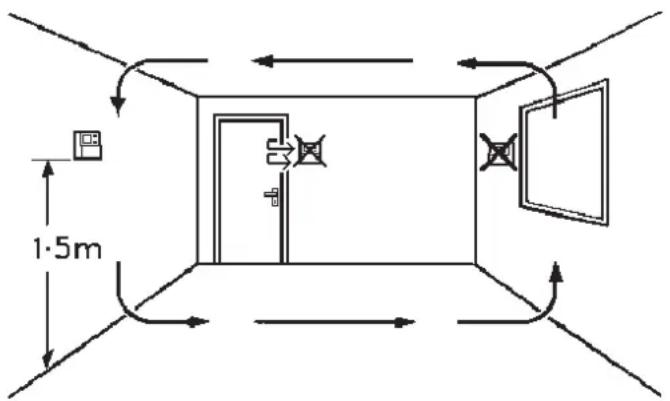

Installarlo ad un'altezza di circa 1,5 m da terra, al riparo da correnti d'aria o fonti di calore quali ad esempio radiatori, fi amme libero o luce solare diretta.

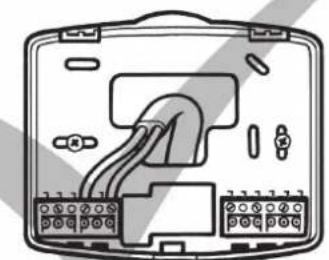

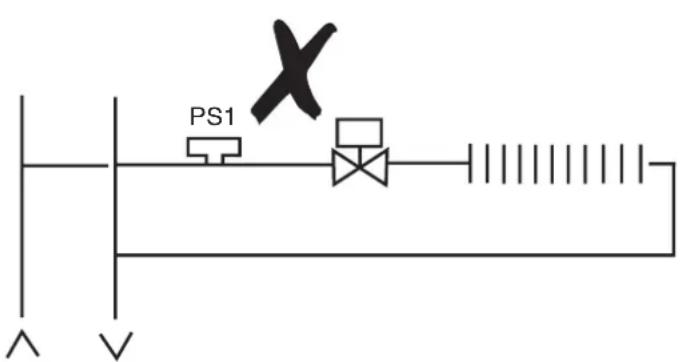

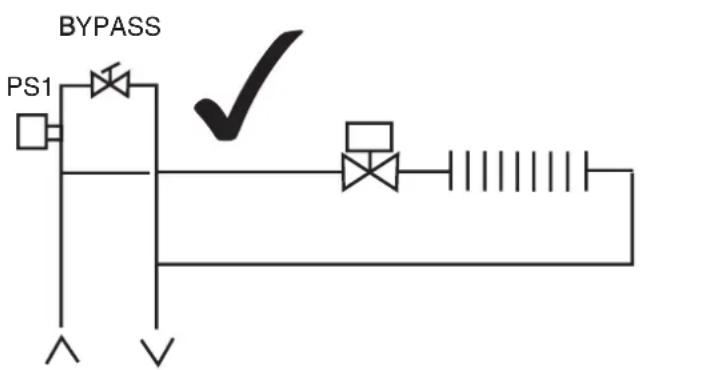

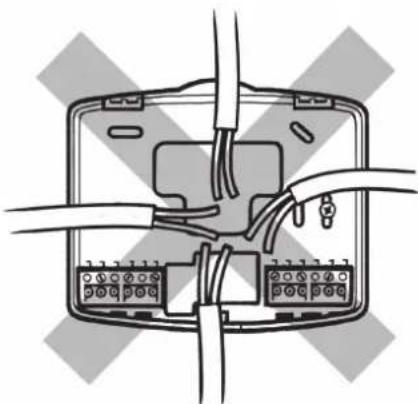

Posizione del sensore nella tubazione

Fissare il sensore alla tubazione di portata utilizzando l'apposita fascetta di fi ssaggio fornita.

! Nota importante: E assenziale che il circuito nel quale è alloggiato il sensore della tubazione non sia chiuso e che l'acqua circoli costamente altri il sensore. Questo cui poè richiedere il montaggio di una valvola di bypass tra la portata delsystema e il ritorno al termine di ciascun circuito.

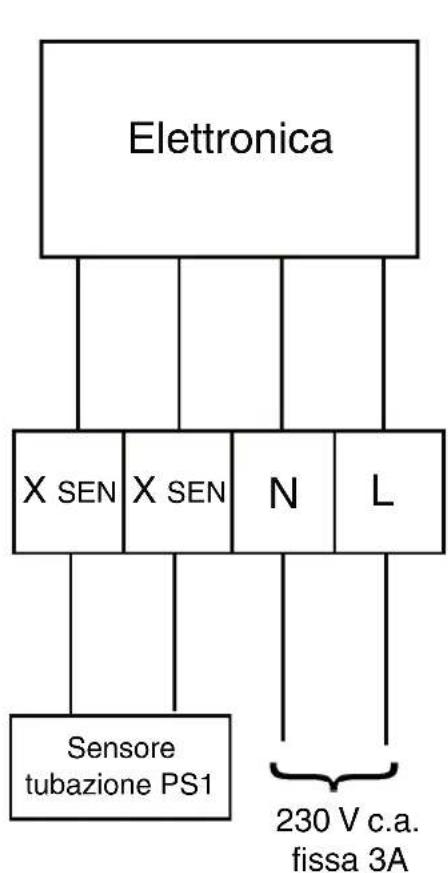

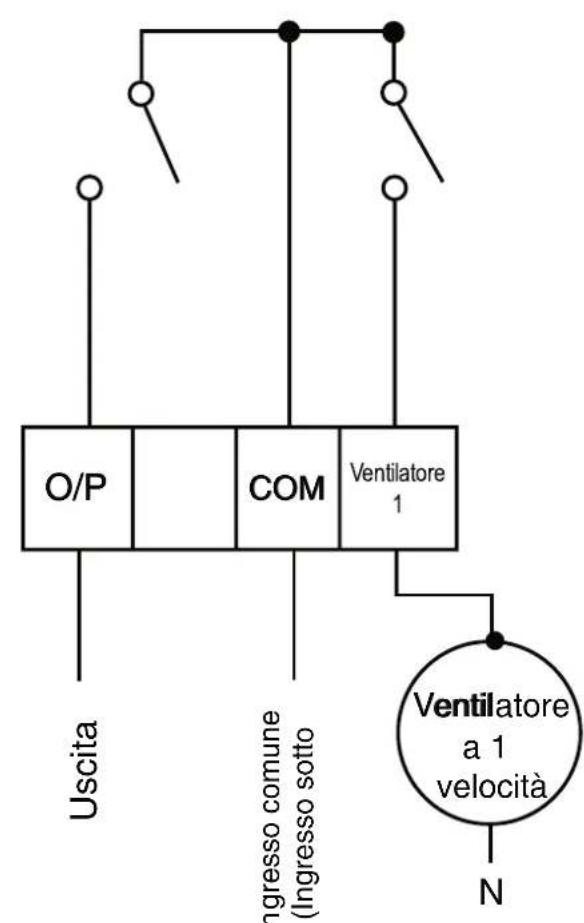

Applicazioni con fan-coil a 2 tubi

Nota:

Se le uscite RISCALDAMENTO/RAFFREDDAMENTO/VENTILATORE sono a 230 V, collegare i terminali L - COM

Messa in servizio

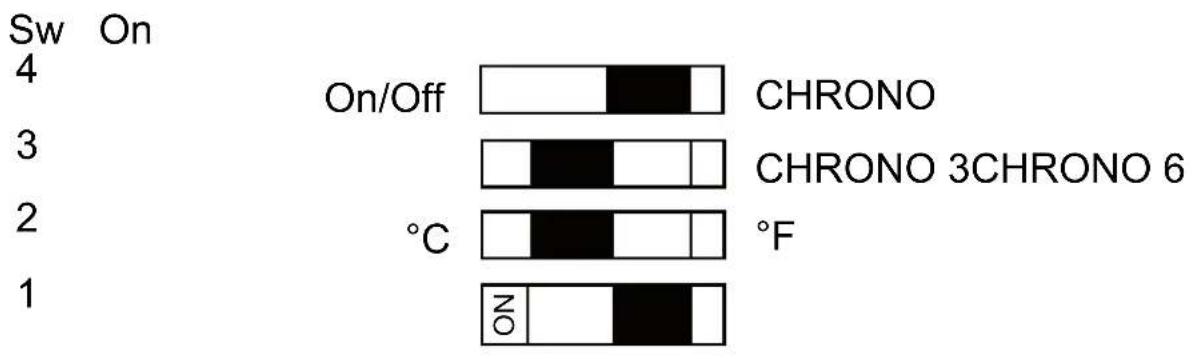

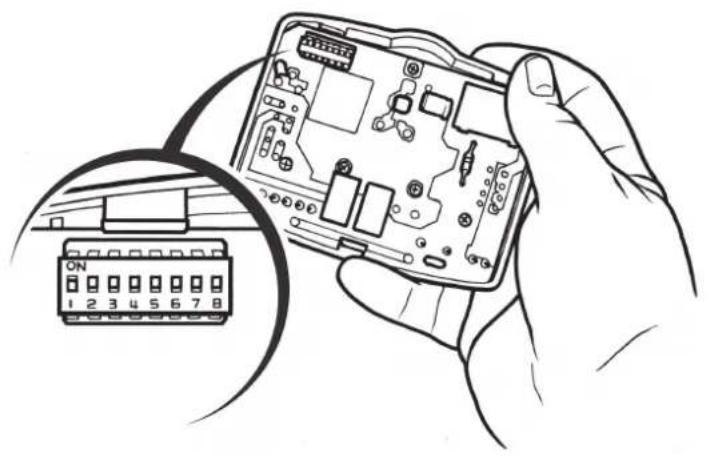

Prima di rimontare il termostato sulla staffa a parete, occorre impostare gli interrupttori DIL sul retro dell'unità, sui valori desiderati.

Opzioni interrupttori DIL,amente nelle posizioni di impostazione di fabbrica.

Descrizione interruptori DIL

Interruttore 4: Se impostato su On/Off, il riscaldamento e raffreddamento operano entrambi in modalità on/off. Se impostato su Chrono, il riscaldamento e raffreddamento operano entrambi in modalità di regolazione crono-proportionale.

Interruttore 3: Attivo solo se l'interruttore 4 è impostato su Chrono. Questo interrottore determina il numero di cicli all'ora che il termostato impone alsystema, le opzioni selezionabili prevedono tre cicli da 20 minuti o sei cicli da 10 minuti.

Interruttore 2: Consente di selezionare la Scala di temperature Celsius o Fahrenheit.

Interruttore 1: Non usato su quello modello.

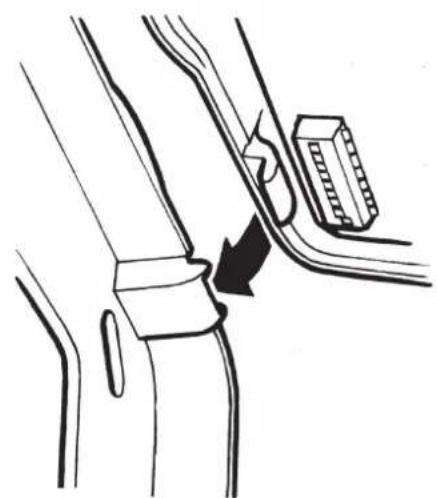

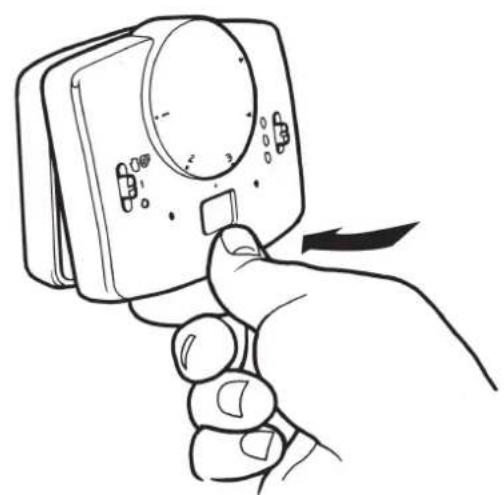

Montaggio termostato sulla staffa a parete

Per montare il termostato sulla staffa a parete, allineare le linguette sulla parte superiore del termostato con le aperture della staffa e ruotare il termostato verso il basso, premendo saldamente per agganciare il fermo di fi ssaggio sulla staffa.

Bloccaggio e esclusioni

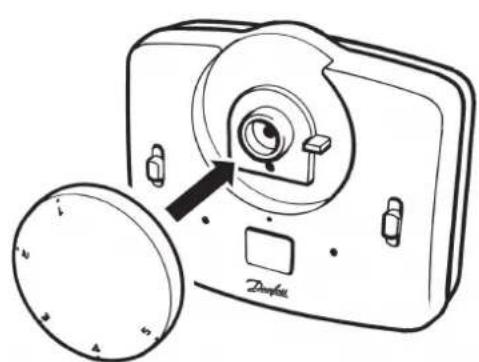

Per bloccare o escludere l'intervallo di impostazione ruotare il pomello di regolazione in posizione 3 e staccare il pomello.

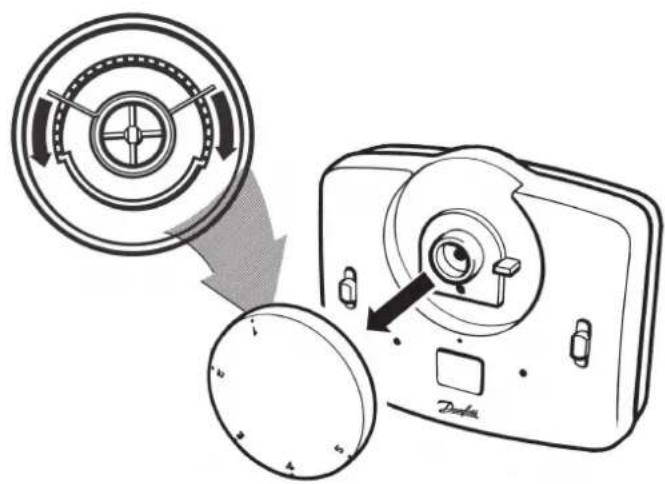

Posizione are le molle di bloccaggio sul retro del pomello nella posizione desiderata e rimontare il pomello facendo coincidere il numero 3 del pomello con il contrassegno previsto sull'alloggiamento.
