INSTRUKCJA OBSŁUGI RET 230 HCW1 DANFOSS

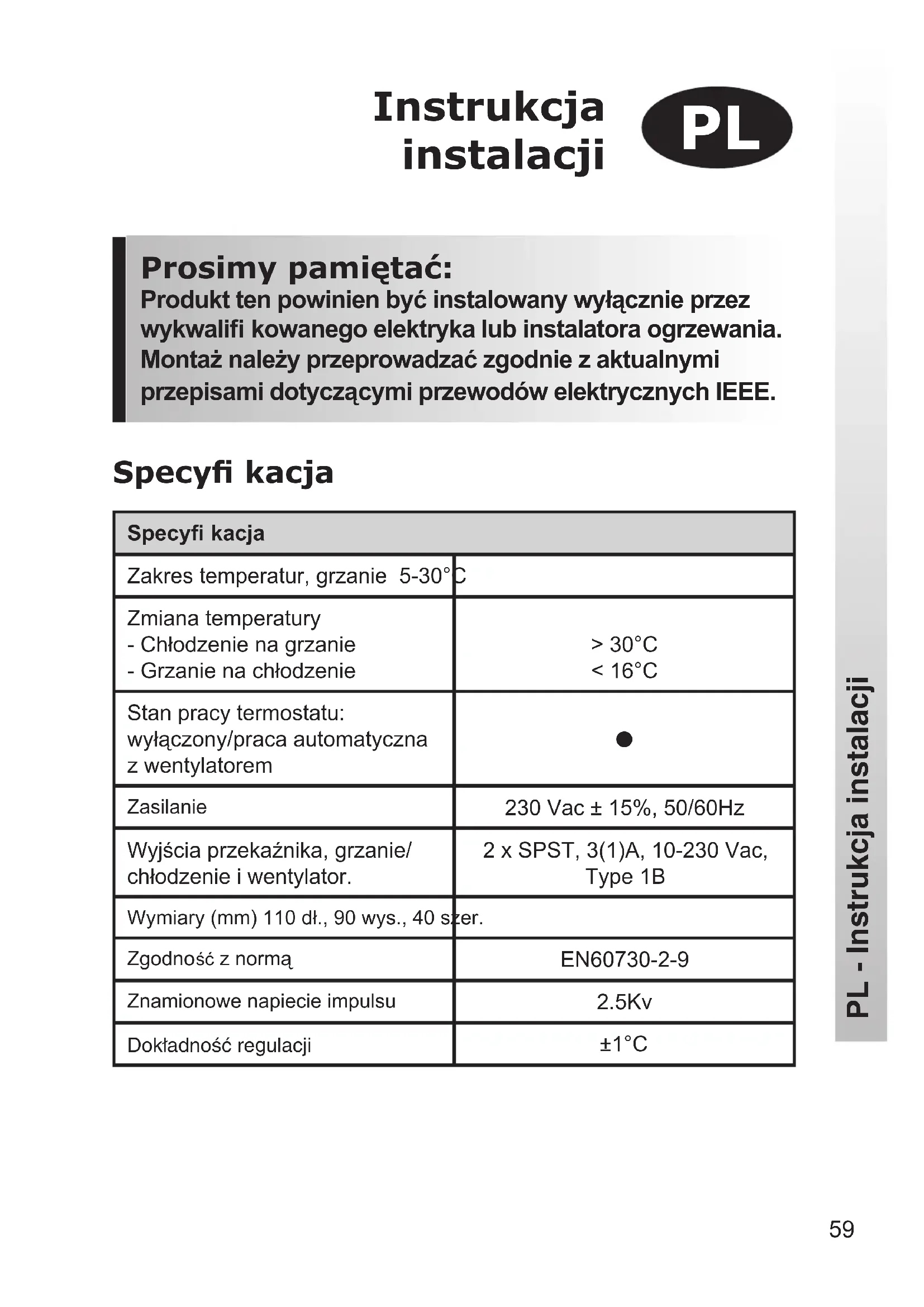

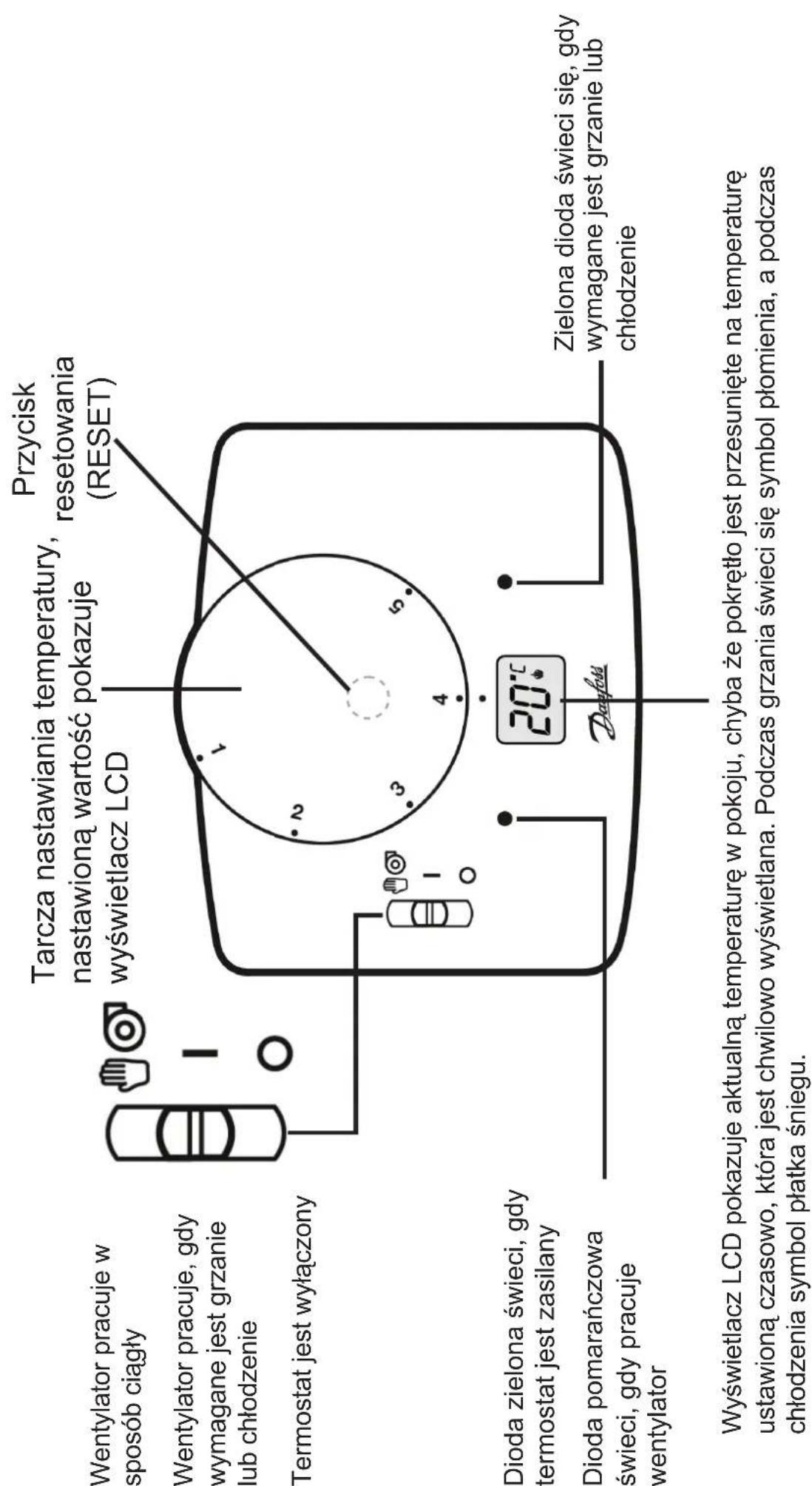

RESET59 Prosimy pamiętać: Produkt ten powinien być instalowany wyłącznie przez wykwalifi kowanego elektryka lub instalatora ogrzewania. Montaż należy przeprowadzać zgodnie z aktualnymi przepisami dotyczącymi przewodów elektrycznych IEEE. Instrukcja instalacji

PL - Instrukcja instalacji Specyfi kacjaZakres temperatur, grzanie 5-30°CZmiana temperatury- Chłodzenie na grzanie- Grzanie na chłodzenie> 30°C< 16°CStan pracy termostatu: wyłączony/praca automatyczna z wentylatorem Zasilanie230 Vac ± 15%, 50/60HzWyjścia przekaźnika, grzanie/ chłodzenie i wentylator.2 x SPST, 3(1)A, 10-230 Vac, Type 1BWymiary (mm) 110 dł., 90 wys., 40 szer.Zgodność z normąEN60730-2-9Znamionowe napiecie impulsu2.5KvDokładność regulacji ±1°C Specyfi kacja60 PL - Instrukcja instalacji Opis urządzenia Termostat ten zaprojektowany jest do stosowania w systemach wyposażonych w klimakonwektory wentylatorowe obsługiwane przez 2-rurowy centralny system zmiany. Termostat ten steruje działaniem napędzanego silnikiem elektrycznym zaworu, który podczas okresów grzania otwiera się, gdy wymagane jest ciepło, a podczas okresów chłodzenia otwiera się, gdy wymagane jest chłodzenie. Zmiana z grzania na chłodzenie dokonywana jest automatycznie przez pomiar temperatury rury przepływowej. Jeśli temperatura przepływu przekroczy 30º C, termostat ten działa jak termostat grzewczy, a jeśli temperatura jest niższa niż 16º C, wtedy termostat działa jak termostat chłodzący. Uwaga: Jest niezmiernie ważne, aby obwód, w którym umieszczony jest czujnik, nie był zamknięty i aby woda krążyła przez rurę cały czas. Może to wymagać zastosowania zaworu obejściowego pomiędzy systemem przepływu i powrotu na końcu każdego obwodu. Instalacja Najpierw usuń pokrywę z tylnej części urządzenia

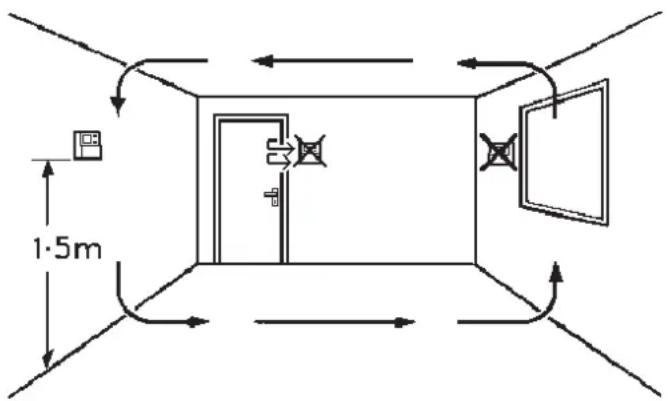

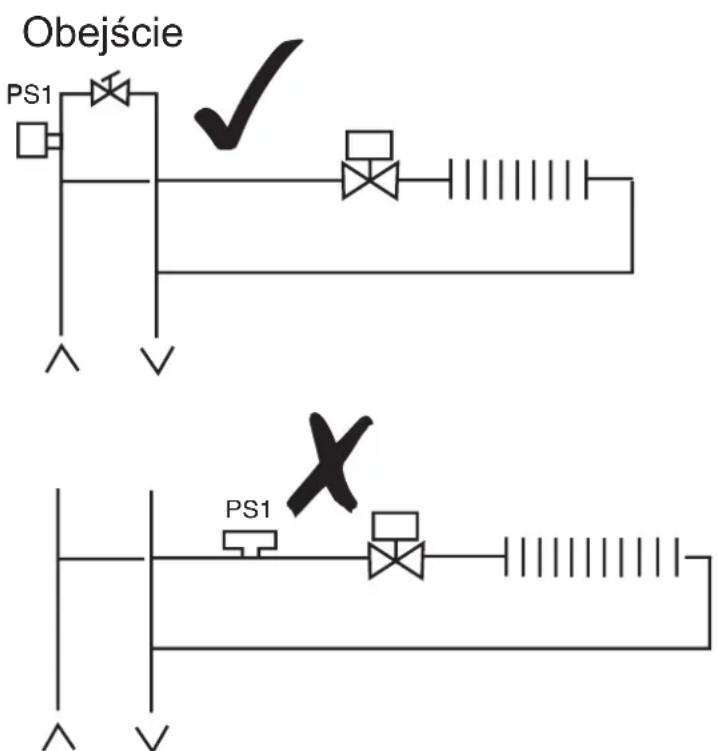

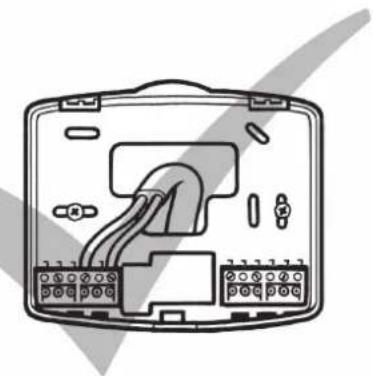

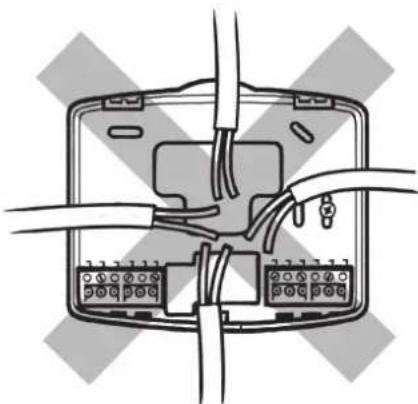

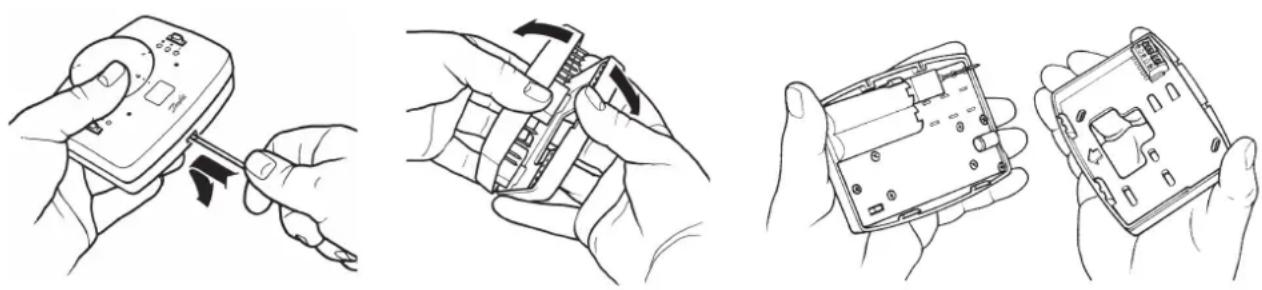

Aby zamontować przewód, w lewym górnym rogu pokrywy musi znajdować się wolny obszar o wymiarach przynajmniej 50 mm powyżej i 100 mm poniżej pokrywy. !61 Zamontuj urządzenie w odległości około 1,5 m od podłogi, z dala od przeciągów oraz źródeł ciepła, takich jak grzejniki, otwarty ogień czy bezpośrednie światło słoneczne. Miejsce umieszczenia czujnika rurowego Przumocuj czujnik do rury zasilającej przy użyciu dostarczonej opaski mocującej.Uwaga: Jest niezmiernie ważne, aby obwód, w którym umieszczony jest czujnik nie był zamknięty i aby woda krążyła przez rurę cały czas. Może to wymagać zastosowania zaworu obejściowego pomiędzy systemem przepływu i powrotu na końcu każdego obwodu.

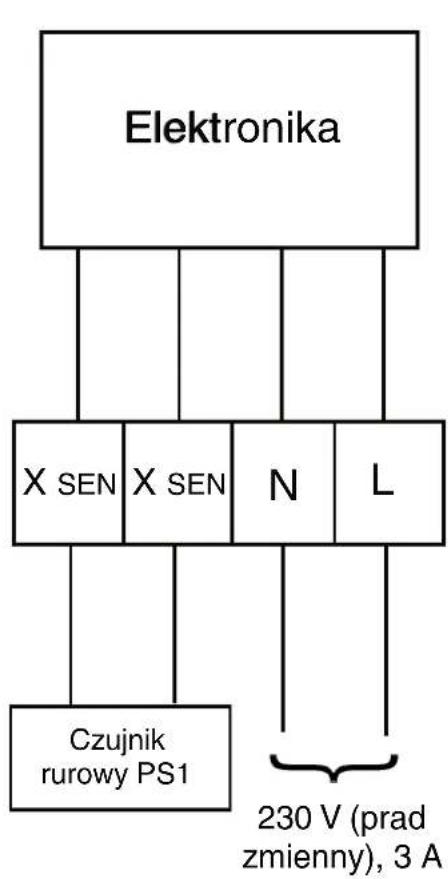

PL - Instrukcja instalacji Obejście62 Zastosowanie 2-rurowego klimakonwektora wentylatorowego PL - Instrukcja instalacji X SEN X SEN

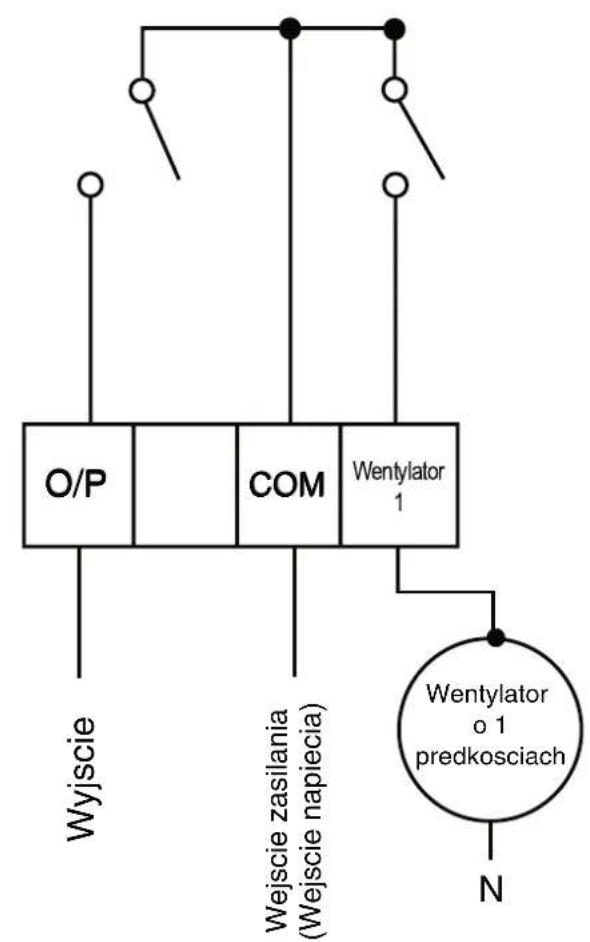

COM O/P Elektronika Wyjscie Wejscie zasilania (Wejscie napiecia)Czujnik rurowy PS1230 V (prad zmienny), 3 A Wentylator o 1 predkosciach Instalacja przewodów Uwaga: Jeżeli grzanie/chłodzenie/wentylator posiadają wyjścia dla 230 V, należy połączyć końcówki L – COM63 PL - Instrukcja instalacji

ON/OFF (Wlaczone/Wylaczone) CHRONO (Czasowy)

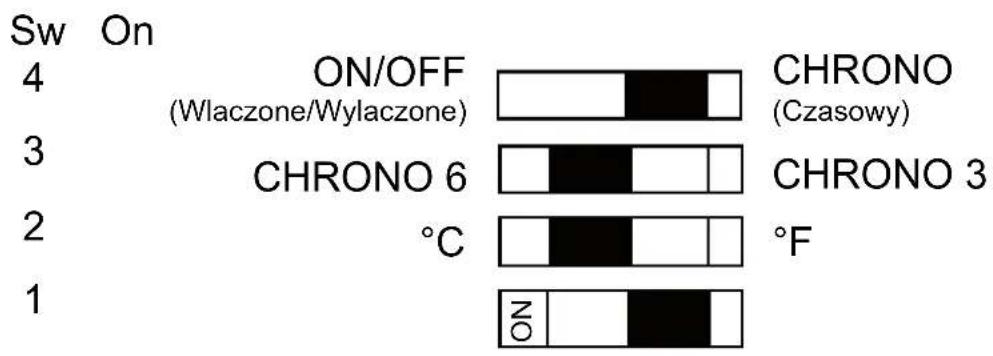

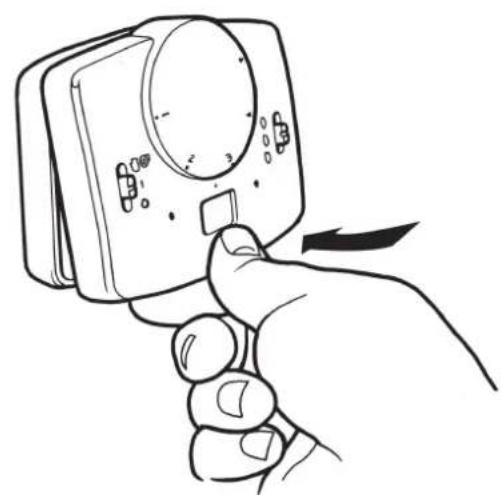

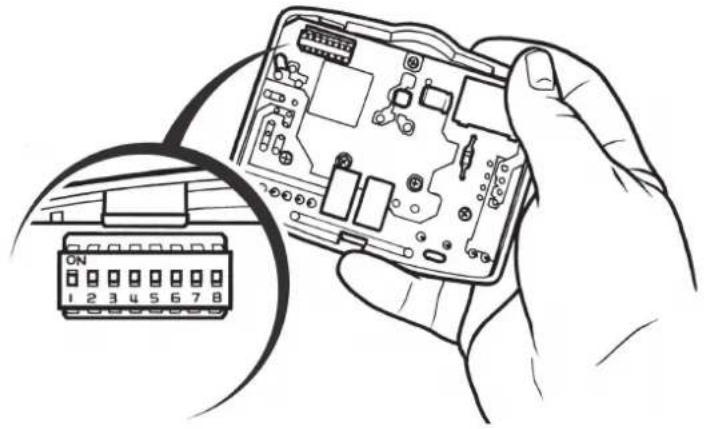

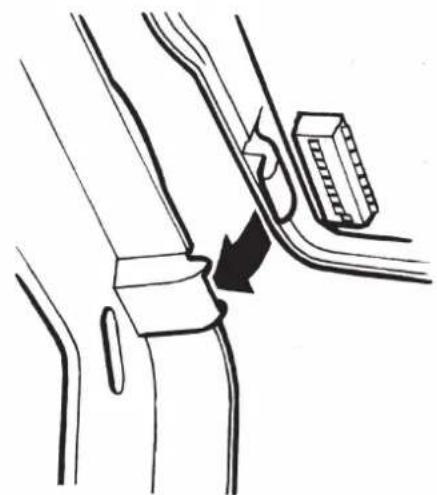

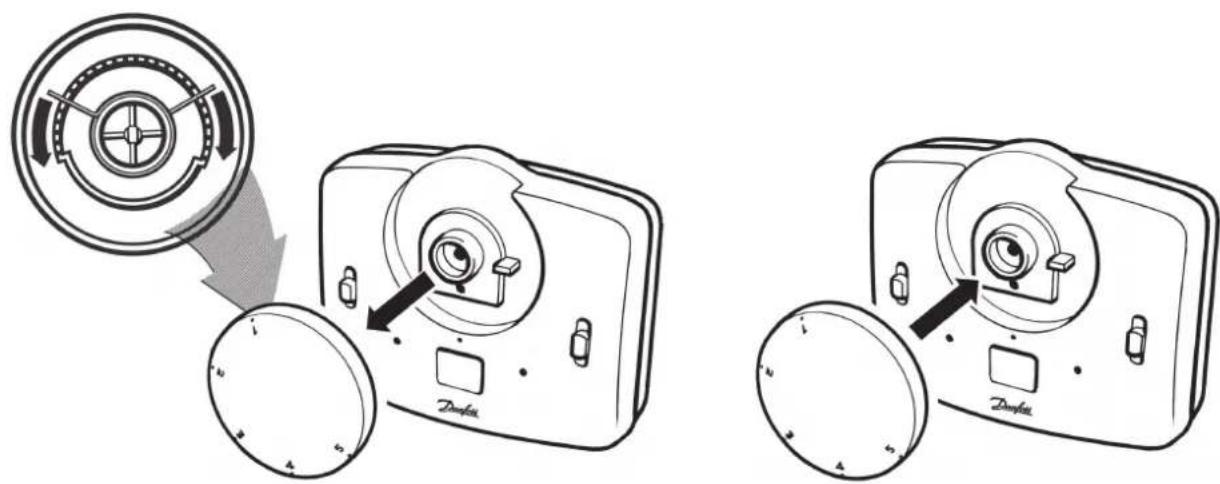

CHRONO 3 CHRONO 6 Instrukcja Przed ponownym zamocowaniem termostatu do płyty naściennej, przełączniki DIL na tylnej stronie urządzenia muszą być us- tawione w wymaganej pozycji. Opcje przełącznika DIL pokazane w pozycji nastawienia fabryc- znego.64 PL - Instrukcja instalacji Opisy przełączników DIL Przełącznik 4: Jeżeli jest nastawiony na On/Off (Włączone/Wyłączone), zarówno grzanie, jak i chłodzenie działa w trybie On/Off (Włączone/Wyłączone). Jeżeli jest nas- tawiony na tryb Chrono, zarówno grzanie, jak i chłodzenie działa w trybie chronopro- porcjonalnym. Przełącznik 3: Jest aktywny tylko wtedy, gdy przełącznik 4 jest ustawiony na tryb Chrono. Przełącznik ten określa ilość cykli na godzinę, które termostat będzie wymuszał na systemie. Opcje obejmują trzy 20-minutowe cykle lub sześć cykli 10-minutowych. Przełącznik 2: Pozwala na wybór skali temperatury w ºC lub ºF. Przełącznik 1: Nie stosowany w tym modelu.65 PL - Instrukcja instalacji Montaż termostatu na płycie naściennej Aby zamontować termostat na płycie naściennej, należy ustawić termostat pokrętłem do góry i wykorzystując otwory w płycie naściennej zawiesić na zawiasach, wciskając mocno, aby zaczepić zaciski zabezpieczające w płycie naściennej. Zamknięcie i ograniczenie temperatury Aby zablokować lub ograniczyć zakres nastawienia temperatury, należy obrócić tarczę nastawną na pozycję 3 i wyjąć pokrętło. Umieścić sprężyny blokujące w tyle tarczy w żądanej pozycji i ponownie zamontować pokrętło, upewniając się, że numer 3 na tarczy pokrywa się z odpowiednim znakiem na obu- dowie termostatu.66 PL - Instrukcja Użytkownika Wentylator pracuje w sposób ciągły Wentylator pracuje, gdy wymagane jest grzanie lub chłodzenie Termostat jest wyłączony Dioda zielona świeci, gdy termostat jest zasilany Dioda pomarańczowa świeci, gdy pracuje wentylator Wyświetlacz LCD pokazuje aktualną temperaturę w pokoju, chyba że pokrętło jest przesunięte na temperaturę ustawioną czasowo, która jest chwilowo wyświetlana. Podczas grzania świeci się symbol płomienia, a podczas chłodzenia symbol płatka śniegu. Zielona dioda świeci się, gdy wymagane jest grzanie lub chłodzenie Tarcza nastawiania temperatury, nastawioną wartość pokazuje wyświetlacz LCD Uwaga: Gdyby z jakiegoś powodu konieczne było zresetowanie mikroprocesora, przycisk do resetowania umieszczony jest poniżej tarczy nastawczej. Do naciśnięcia tego zagłębionego przycisku należy używać przedmiotu z końcówką niemetalową, np. patyczka z zapałki. Przycisk resetowania (RESET)67 Įsidėmėkite: Šį gaminį prijungti gali tik kvalifi kuotas elektrikas arba kompetentingas šildymo sistemos instaliuotojas, o prijungimas turi būti suderintas su IEEE elektros laidų montavimo reglamento dabartine redakcija. Montavimo instrukcijos
