Prekės ženklas	Danfoss
Modelis	RET 230 HCW1
Produkto tipas	Termostatas 2 vamzdžių šildymo/aušinimo sistemai su priverstinio vėdinimo garintuvu
Maitinimas	230 V kintamoji srovė ± 15 %, 50/60 Hz
Temperatūros diapazonas (šildymas)	5 °C iki 30 °C
Šildymo/aušinimo perjungimas	Automatinis: >30 °C (aušinimas į šildymą), <16 °C (šildymas į aušinimą)
Relės išėjimai	2 x SPST, 3(1) A, 10-230 V kintamoji srovė, 1B tipas
Matmenys (I x A x G)	110 x 90 x 40 mm
Temperatūros tikslumas	±1 °C
Standartai	EN 60730-2-9
Funkcijos	Įjungimo/išjungimo arba chrono-proporcinis režimas (3 arba 6 ciklai per valandą), Celsijaus/Farenheito pasirinkimas, diapazono užrakinimas/ribojimas, mikroprocesoriaus atstatymas
Montavimas	Kvalifikuotas elektrikas, aukštis 1,5 m, atokiau nuo oro srovių ir šilumos šaltinių
Priežiūra	Valyti minkšta, sausa šluoste
Saugumas	Laikytis IEEE laidų instaliavimo taisyklių, vardinė smūgio įtampa 2,5 kV, rutulinis bandymas 75 °C
Nustatymo parinktys	DRC jungikliai režimo ir ciklų skaičiaus pasirinkimui
Vamzdžio jutiklis	Montuojamas ant ištekėjimo vamzdžio, būtinas automatiniam perjungimui
Užrakinimas ir ribojimas	Galimybė užrakinti arba apriboti nustatymo diapazoną naudojant fiksavimo spyruokles

Dažnai užduodami klausimai - RET 230 HCW1 DANFOSS

Kaip sumontuoti termostatą RET 230 HCW1?

Montavimą turi atlikti kvalifikuotas elektrikas. Nuimkite sieninę plokštę, pritvirtinkite ją maždaug 1,5 m aukštyje nuo grindų, atokiau nuo oro srovių ir šilumos šaltinių. Pritvirtinkite vamzdžio jutiklį prie ištekėjimo vamzdžio naudodami pateiktą užveržimą. Prijunkite gnybtus pagal schemą: L-COM 230 V išėjimams. Uždėkite termostatą atgal ant sieninio laikiklio.

Kaip veikia automatinis perjungimas tarp šildymo ir aušinimo?

Termostatas matuoja ištekėjimo vamzdžio temperatūrą. Jei ji viršija 30 °C, jis persijungia į šildymo režimą. Jei ji žemesnė nei 16 °C, jis persijungia į aušinimo režimą. Šis perjungimas yra automatinis.

Kaip nustatyti ciklų skaičių per valandą?

Naudokite DRC jungiklį Nr. 3 termostato gale. CHRONO 3 padėtyje gausite 3 ciklus po 20 minučių. CHRONO 6 padėtyje gausite 6 ciklus po 10 minučių. Jungiklis Nr. 4 turi būti Chrono padėtyje.

Kaip perjungti nuo Celsijaus į Farenheitą?

Perjunkite DRC jungiklį Nr. 2 termostato gale. °C padėtyje rodmuo yra Celsijaus; °F padėtyje – Farenheito.

Kaip užrakinti arba apriboti temperatūros nustatymo diapazoną?

Pasukite ciferblatą į 3, nuimkite rankenėlę, uždėkite fiksavimo spyruokles ciferblato gale norimoje padėtyje, tada vėl uždėkite rankenėlę sulygiuodami skaičių 3 su žyma.

Ką daryti, jei termostatas neveikia tinkamai?

Pirmiausia patikrinkite maitinimą ir jungtis. Jei reikia, atstatykite mikroprocesorių nemetaliniu daiktu (pvz., degtuku) paspausdami įleidžiamą mygtuką po ciferblatu.

Ar galiu naudoti šį termostatą su 2 vamzdžių sistema?

Taip, RET 230 HCW1 yra specialiai sukurtas 2 vamzdžių sistemoms su priverstinio vėdinimo garintuvu. Jis valdo motorizuotą vožtuvą pagal šildymo arba aušinimo režimą.

Kaip valyti termostatą?

Naudokite minkštą, sausą šluostę korpusui valyti. Niekada nenaudokite abrazyvinių valiklių ar tirpiklių.

Kokios saugumo priemonės turi būti laikomasi?

Montavimas turi atitikti galiojančias IEEE laidų instaliavimo taisykles. Gaminį turi sumontuoti profesionalas. Laikykitės vardinės smūgio įtampos 2,5 kV ir rutulinio bandymo 75 °C.

Kur dėti vamzdžio jutiklį?

Pritvirtinkite jutiklį prie ištekėjimo vamzdžio naudodami pateiktą užveržimo apkabą. Įsitikinkite, kad vanduo nuolat cirkuliuoja grandinėje, kurioje yra jutiklis; gali prireikti aplinkkelio vožtuvo.

NAUDOJIMO INSTRUKCIJA RET 230 HCW1 DANFOSS

Montavimo instrukcijos Informacija Vartotojui

Montavimo instrukcijos 67-73 Informacija Vartotojui 74

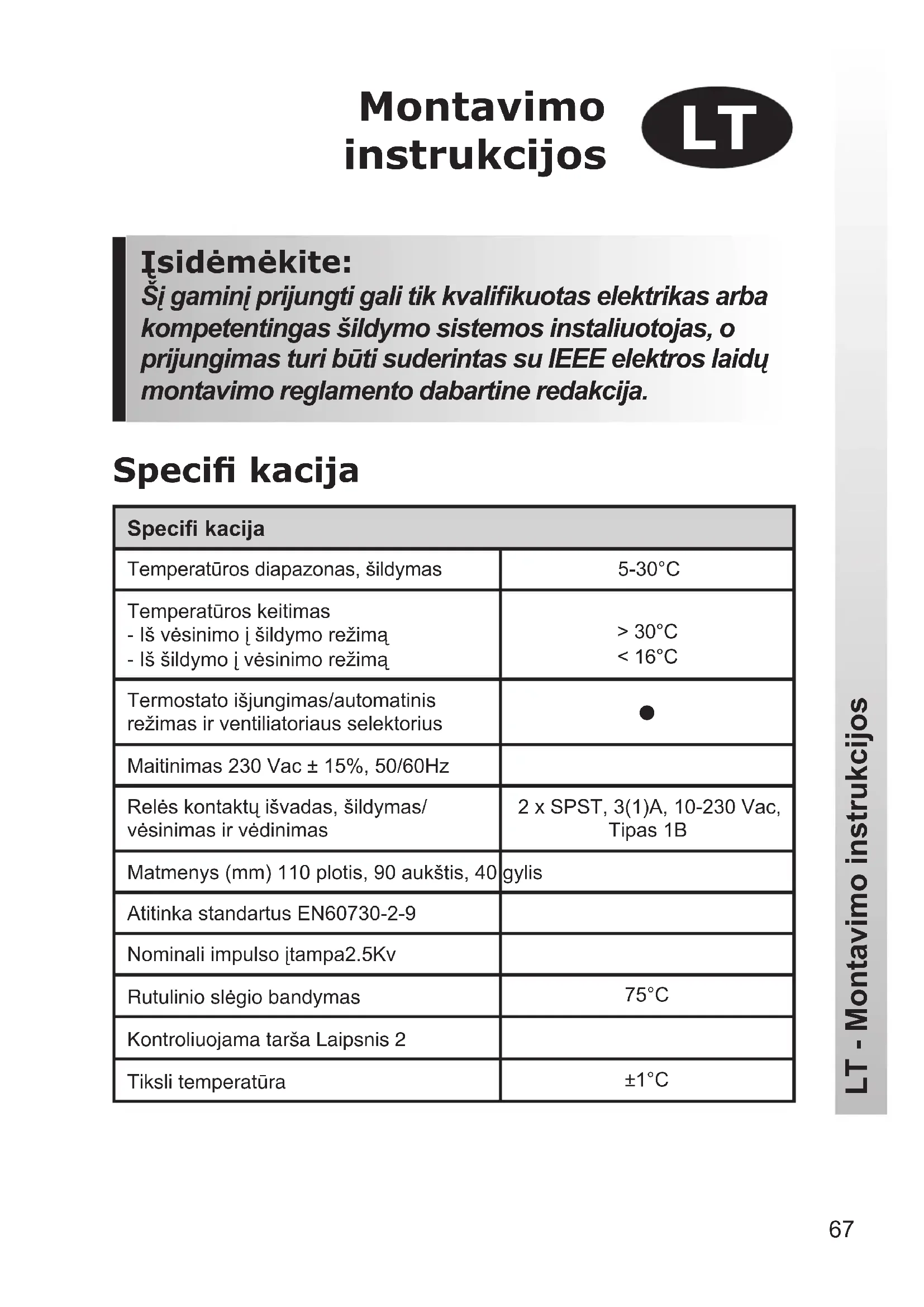

Montavimo instrukcijos

Isidémékite:

Ši gamini prijungti gali tik kvalifikuotas elektrkas arba kompetentingas šildymo sistemas instaliuotojas, o prijungimas turi buti suderintas su IEEE elektros laiduy montavimo replamente dabartine redakcija.

Specifi kacija

Specifi kacija
Temperatūros diapazonas, šildymas	5-30°C
Temperatūros keitimas - Iš věsinimo i šildymo režima - Iš šildymo i věsinimo režima	>30°C <16°C
Termostato išjungimas/automatisnerežimas ir ventilatoriaus selektorius	●
Maitinimas 230 Vac ± 15%, 50/60Hz
Relèskontaktu išvadas, šildymas/věsinimas ir vědinimas	2 x SPST, 3(1)A, 10-230 Vac, Tipas 1B
Matmenys (mm) 110 plotis, 90 aukštis, 40	gylis
Atitinka standartus EN60730-2-9
Nominali impulso Ľtampa2.5Kv
Rutulinio slègio bandymas	75°C
Kontroliuojama tarša Laipsnis 2
Tiksli temperatura	±1°C

Gaminio aprasymas

Termostatas yra skirtas naudoti sistemose su ventilatoriinials, konvektorials, prijungtais prie 2 vamzdžiu pagrindines keitimo sistemas. Termostatas reguliuoja vožtuvo su pavara veikimaj: vožtuvas šildymo ir vésinimo periodais atsidaro, kai yra butina kiekvienu atveju aktyvuoti atitinkama temperatūrā.

Šildymo režimas l vésinimo yra perjungiamas automatiskai, išmatavus jtekancios srovès vampzdyje temperatūră. Jei srovès temperatūră yra didesné nei 30^ , jrenginys veikia kaip šildymo termostatas, o jei srovès temperatūră yra mažesné nei 16^ - kaip vésinimo termostatas.

Būtina jsiděměti. Labai svarbu, kad grandiné, kurioje yra vamzdžio daviklis, nebūtu uždaryta ir kad visǎlaik per davikli cirkuliuotu vanduo. Todél gali tekti pritvirtinti papildomá vožtuva tarp sistemas štekějimo ir gržimo kiekvienos grandinés gale.

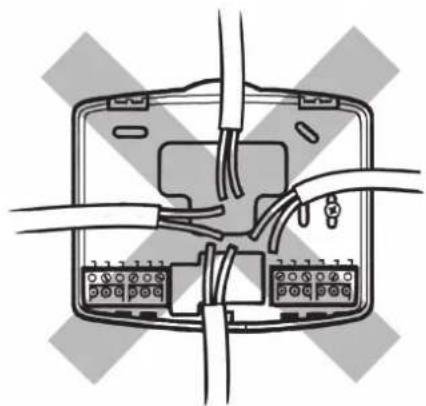

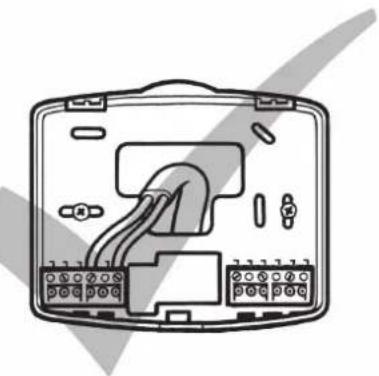

Montavimo instrukcijos

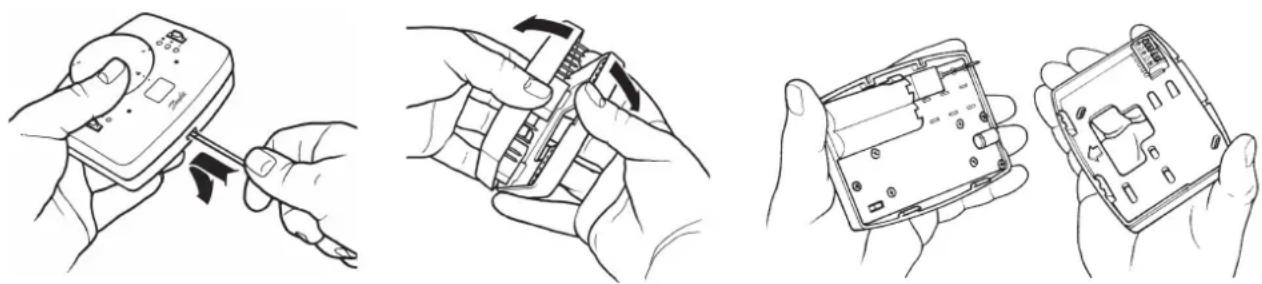

Iš pradžiŋ nuimkite sienos plokstelŋ nuo prietaiso galo

Nuoviršutinio kairiojo sienos ploksteles kampo iki desiniojo krašto turi buti mažiausiai 50 mm viršuje ir 100 mm apacioje tarpas, kad butu galima sumontuoti jungiamā kištuku moduli.

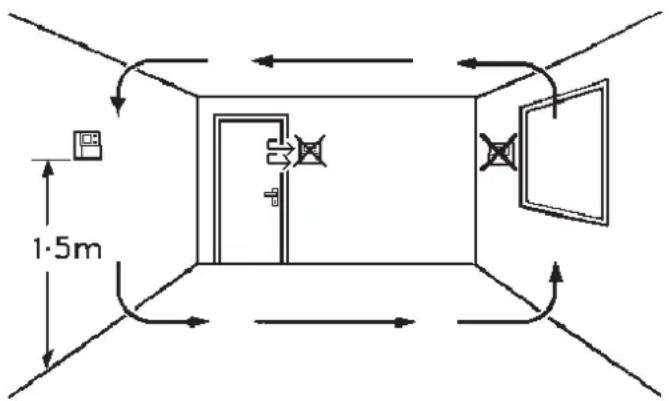

Pritvirtinkite prietaisa apie 1,5 m aukstyje nuo grindu, atokiau nuo skersvejo ar šilumos šaltiniu, pvz., radiatoriu, atviros ugnies ar tiesioginiu saules spinduliu.

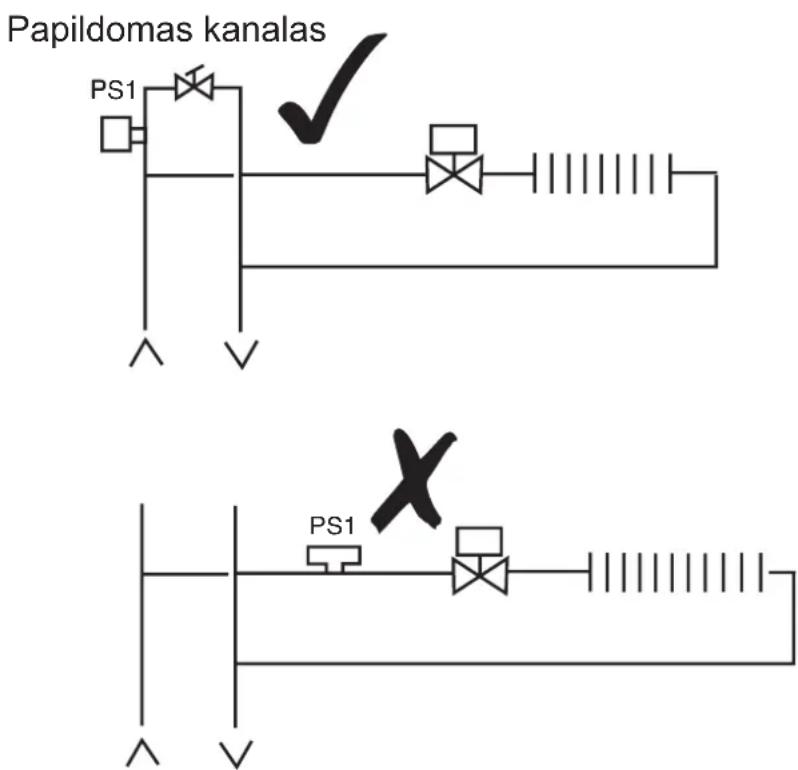

Vamzdžio daviklio tvirtinimas

Pritvirtinkite vamzdžio daviklj prie srovës jtekëjimo vamzdžio. Šiam tikslui naudokite suspaudžiamaja juosta.

Būtina jsidéméti. Labai svarbu, kad grandiné, kurioje yra vamzdžio daviklis, nebūtu uždaryta ir kad visǎlaik per davikli cirkuliuotu vanduo. Todél gali tekti pritvirtinti papildomá vožtuva tarp sistemas štekëjimo ir gržimo kiekvienos grandinés gale.

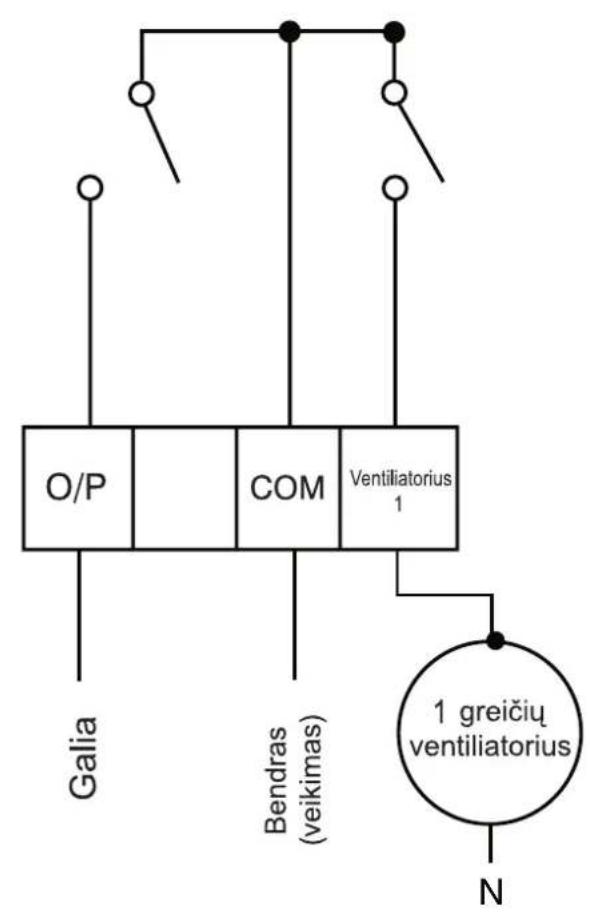

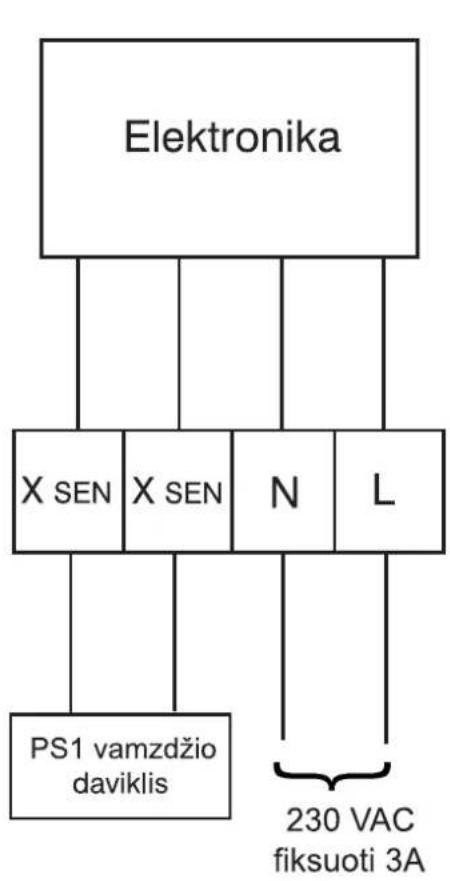

2 vamzdžiç ventilatorinio konvektoriaus pritaikymas

Pastaba:

Jei ŠILDYMO/VÉSINIMO/VÉDINIMO režimas - galia yra 230 V, juntgys L - COM

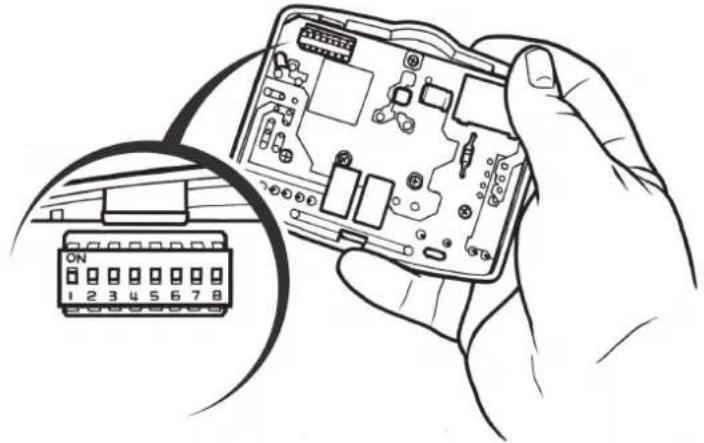

Pries tvirtinant termostata prie sienines plokstes, DIL reikia perstatyti prie irenginio nugaroles ir sureguliuoti pagal norimapadeti.

DIL perjungiklio padétys, gamyklines reguliavimo padétys.

Sw On

4	JUNGIMAS/ISJUNGIMAS (ON/OFF)			CHRONO
3	CHRONO 6			CHRONO 3
2	Pagal Celsiju			Pagal Fahrenheit
1

DIL jungikliu aprasymai

4 jungiklis: Nustačius On/Off, ir šildymo, ir věsinimo funkcijos veikia on/off režimu. Nustačius Chrono, abi - šildymo ir věsinimo funkcijos veikia laikui proporcingu režimu.
3 jungiklis: Veikia tik tuomet, kai 4 jungiklis yra nustaty-tas i Chrono padeti. Siuo jungikliu nustatomas termostato veikimo sistemoje ciklu skaičius per valanda; galima pasirinkti tris 20 minuči μtrukmès arba šešis 10 minuči μtrukmès ciklus.
2 jungiklis: Pasirenkama matavimo skalé – pagal Celsiju arba pagal Farenheit.
1 jungiklis: Šiame modelyje nenaudojamas.

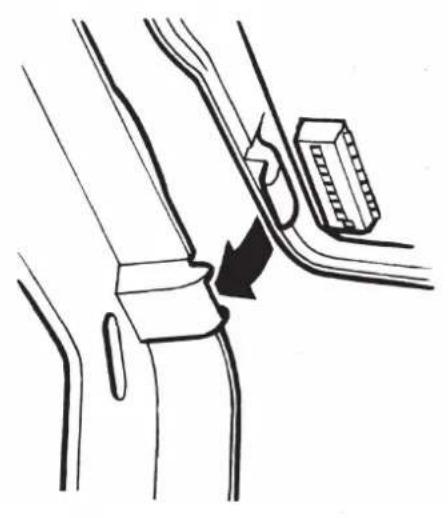

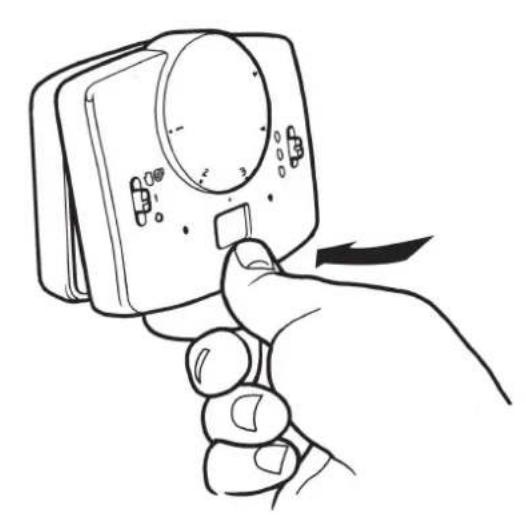

Termostato tvirtinimas prie sienos

Jei norite pritvirtinti termostata prie sienos, pridékite termostato viršuje esancías kilpeles prie sienos kiaurymiú ir, švelniai spausdamiŽemyn, patikrinkite, ar termostato laikiklis užsifi ksavo.

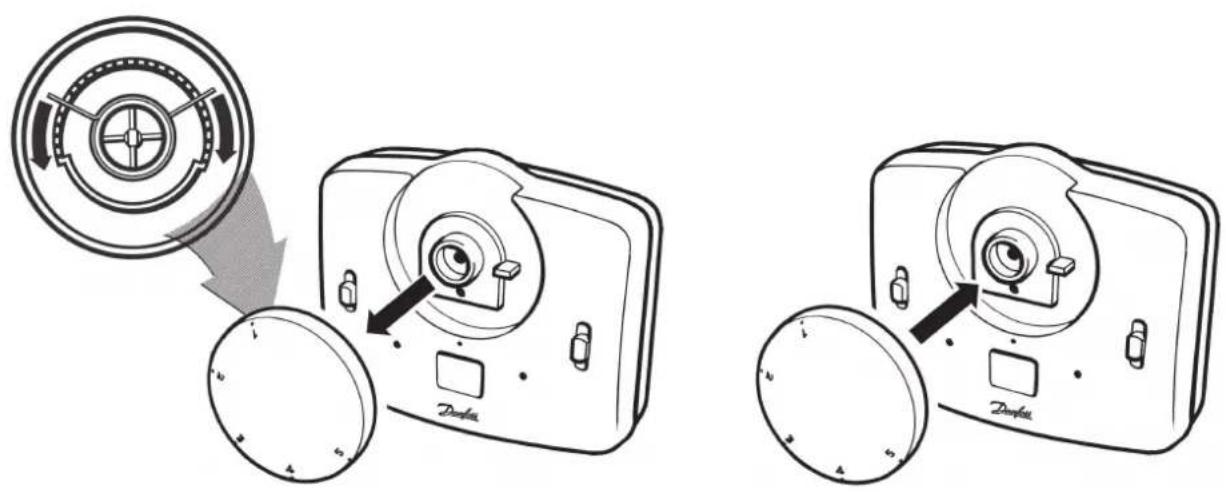

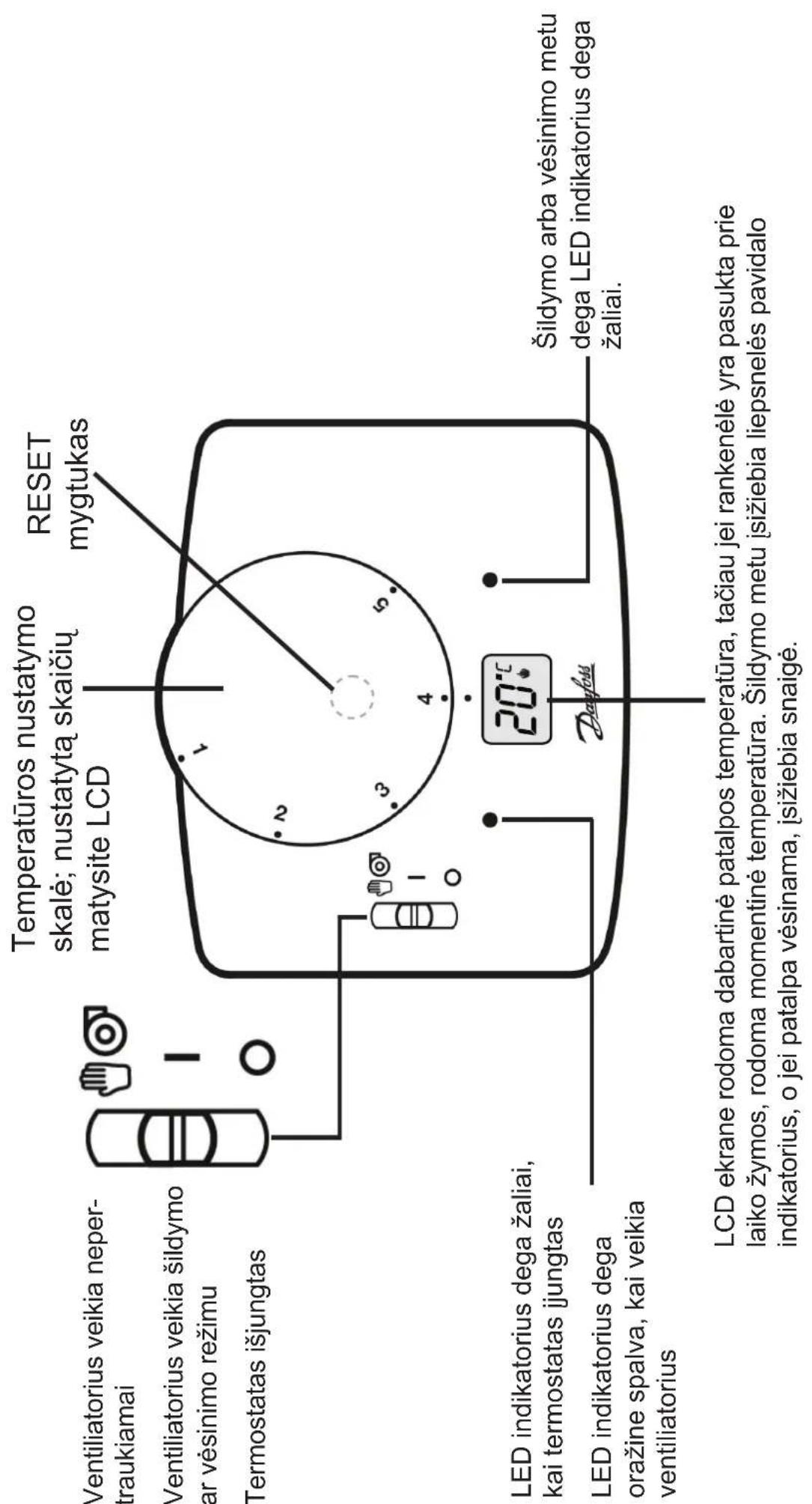

Blokavimas ir ribojimas

Jei norite užfiksuoti ar apriboti parametrug nustatymus, pasukite rankenèle prie 3Žymos ir ja nuimkite.
Nustatykite i norima padeti užrakto spyruokles, kurios yra regulatoriaus antrojoje puseje, ir perstatykite rankenèle (skačius 3 turi sutapti su korpuso Žyma).

Pastaba. Jei del kokios hors priezasties butina atstatyti mikroprocesoriu, spauskite atstatymo mygtuka, kuris yra už regulatori-aus. Noredami nuspausti ši mygtuka, naudokite smailn nemetalini daikt, pavyzdžui, degtuka.
