RET 230 HCW1 - Termostat DANFOSS - Gratis brugsanvisning og manual

Mærke	Danfoss
Model	RET 230 HCW1
Produkttype	Termostat til 2-rørs varme-/kølesystem med tvungen ventilationsfordamper
Strømforsyning	230 Vca ± 15 %, 50/60 Hz
Temperaturområde (varme)	5 °C til 30 °C
Varme/køle omstilling	Automatisk: >30 °C (køling til varme), <16 °C (varme til køling)
Relæudgange	2 x SPST, 3(1) A, 10-230 Vca, type 1B
Dimensioner (L x H x D)	110 x 90 x 40 mm
Temperaturnøjagtighed	±1 °C
Standarder	EN 60730-2-9
Funktioner	Til/fra eller krono-proportional tilstand (3 eller 6 cyklusser/time), Celsius/Fahrenheit valg, låsning/begrænsning af område, mikroprocessor nulstilling
Installation	Af kvalificeret elektriker, højde 1,5 m, væk fra træk og varmekilder
Vedligeholdelse	Rengør med en blød, tør klud
Sikkerhed	Overholdelse af IEEE ledningsregulativer, nominel stødspænding 2,5 kV, kugleprøve 75 °C
Indstillingsmuligheder	DRC-kontakter til valg af tilstand og antal cyklusser
Rørføler	Monteret på afløbsrøret, nødvendig for automatisk omstilling
Låsning og begrænsning	Mulighed for at låse eller begrænse indstillingsområdet ved hjælp af låsefjedre

Ofte stillede spørgsmål - RET 230 HCW1 DANFOSS

Hvordan installeres termostaten RET 230 HCW1?

Installationen skal udføres af en kvalificeret elektriker. Fjern vægpladen, fastgør den i ca. 1,5 m højde, væk fra træk og varmekilder. Fastgør rørføleren på afløbsrøret ved hjælp af den medfølgende klemme. Tilslut terminalerne i henhold til diagrammet: L-COM til 230 V udgangene. Sæt termostaten tilbage på vægbeslaget.

Hvordan fungerer automatisk omstilling mellem varme og køling?

Termostaten måler temperaturen på afløbsrøret. Hvis den overstiger 30 °C, skifter den til varmetilstand. Hvis den er lavere end 16 °C, skifter den til køletilstand. Denne omstilling er automatisk.

Hvordan indstilles antallet af cyklusser pr. time?

Brug DRC-kontakt nr. 3 på bagsiden af termostaten. I position CHRONO 3 får du 3 cyklusser á 20 minutter. I position CHRONO 6 får du 6 cyklusser á 10 minutter. Kontakt nr. 4 skal være i Chrono-position.

Hvordan skifter man fra Celsius til Fahrenheit?

Skift DRC-kontakt nr. 2 på bagsiden af termostaten. I position °C vises i Celsius; i position °F vises i Fahrenheit.

Hvordan låses eller begrænses temperaturindstillingsområdet?

Drej drejeknappen til 3, fjern knappen, placer låsefjedrene på bagsiden af drejeknappen i den ønskede position, og sæt derefter knappen på igen ved at justere tallet 3 med markeringen.

Hvad gør man, hvis termostaten ikke fungerer?

Kontrollér først strømforsyning og tilslutninger. Hvis nødvendigt, nulstil mikroprocessoren med en ikke-metallisk genstand (f.eks. tændstik) ved at trykke på den forsænkede knap under drejeknappen.

Kan jeg bruge denne termostat med et 2-rørssystem?

Ja, RET 230 HCW1 er specielt designet til 2-rørssystemer med tvungen ventilationsfordamper. Den styrer en motordrevet ventil afhængigt af varme- eller køletilstand.

Hvordan rengøres termostaten?

Brug en blød, tør klud til at rengøre kabinettet. Brug aldrig slibende midler eller opløsningsmidler.

Hvilke sikkerhedsforanstaltninger skal overholdes?

Installationen skal overholde gældende IEEE ledningsregulativer. Produktet skal installeres af en professionel. Overhold nominel stødspænding på 2,5 kV og kugleprøve på 75 °C.

Hvor skal rørføleren placeres?

Fastgør føleren på afløbsrøret ved hjælp af den medfølgende spændebånd. Sørg for, at vandet cirkulerer konstant i kredsløbet, hvor føleren er placeret; en bypass-ventil kan være nødvendig.

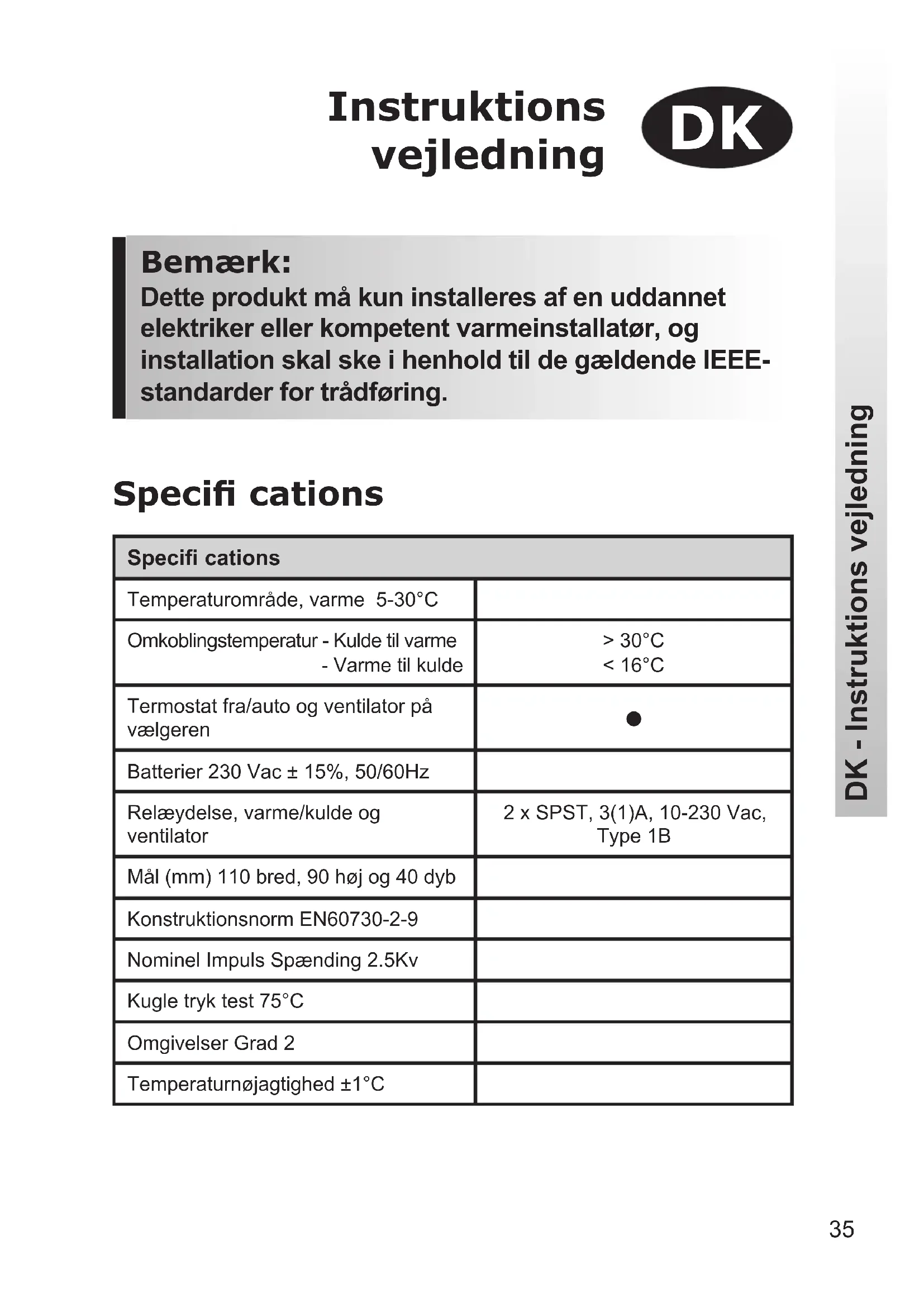

BRUGSANVISNING RET 230 HCW1 DANFOSS

Instruktions vejledning Brugervejleding

Instruktionsvejledning 35-41 Brugervejleding 42

Instruktionsvejledning

Bemaerk:

Dette produit på kun installereres af en uddannet elektriker eller kompetent varmeinstallator, og installation skal ske i henhold til de gældende IEEE-standarder for tradføring.

Specifications

Specifi cations
Temperaturområde, varme 5-30°C
Omkoblingstemperatur - Kulde til varme - Varme til kulde	>30°C <16°C
Termostat fra/auto og ventilator på vælgeren	●
Batterier 230 Vac ± 15%, 50/60Hz
Relæydelse, varme/kulde og ventilator	2 x SPST, 3(1)A, 10-230 Vac, Type 1B
Mål (mm) 110 bred, 90 hj og 40 dyb
Konstruktionsnorm EN60730-2-9
Nominel Impuls Spænding 2.5Kv
Kugle tryk test 75°C
Omgivelser Grad 2
Temperaturnøjagtighed ±1°C

Produktoversigt

Termostaten er udviklet til brug i systemer, der er udstyret med ventilationskonvektorer med et centralt omskiftningsystem med 2 rør. Termostaten styrer en motoriseret ventil, som ved opvarmning Åbnes,ningar er behov for varme, og ved afkøling Åbnes,ningar for kulde.

Omskiftningen fra varme til kulde opnås automatisk ved, at temperaturen i fremløbsrøret males. Hvis fremløbstemperaturen overstiger 30^ , fungerer termostaten som opvarmningstermostat, og hvis fremløbstemperaturen er lavere end 16^ , fungerer termostaten som afkølingstermostat.

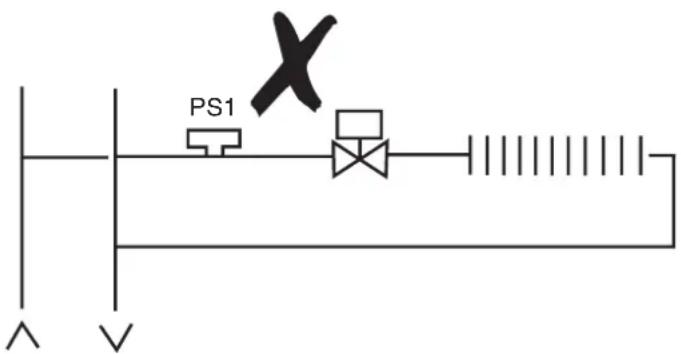

Vigtigt: Det er vigtigt, at det kredsløb, som rørsensoren er placeret i,/DDke er lukket af, og at der hele tiden cirkulerer vand forbi sensoren. Det kan gore det ndvendigt at montere en bypass ventil mellem fremløb og retur i enden af hvert kredsløb.

Vejledning

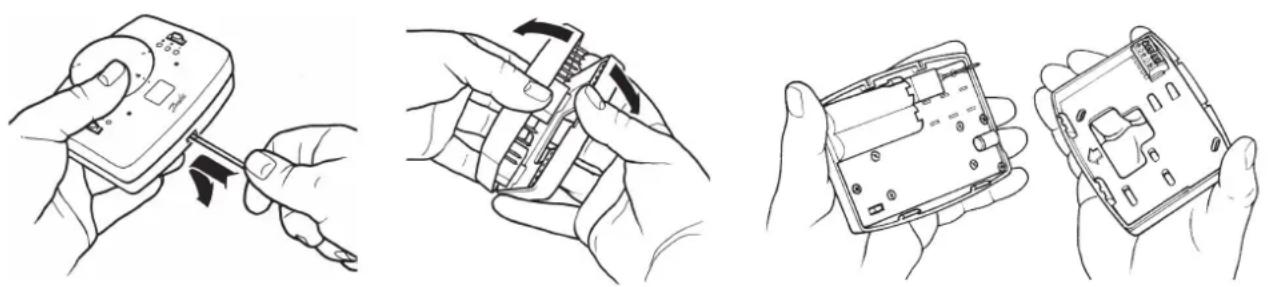

Fjern forst vægpladen bag på encheden

For at kinne montere indstiksmodulet skal der i overste venstre hjørne af vægpladen��e en afstand pa mindst 50~mm over vægpladen og 100 mm under vægpladen.

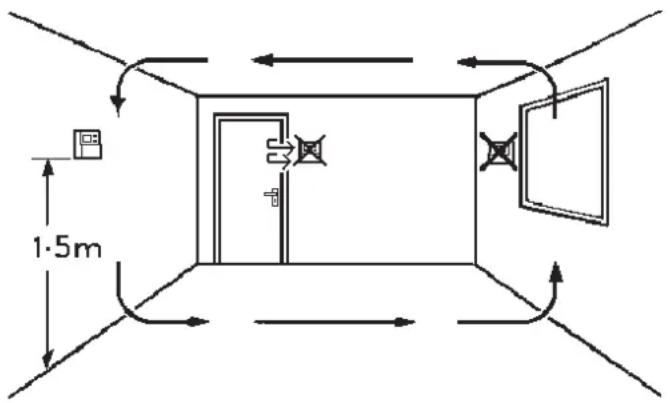

Monter den i en højde på ca. 1,5 m fra gulvet væk fra lufttræks- eller varmekilder sasom radiatorer, aben ild eller direkte sollys.

Monter rørsensoren på gennemstrømningsrøret ved hjælp af den medfølgende fastspændingsrem.

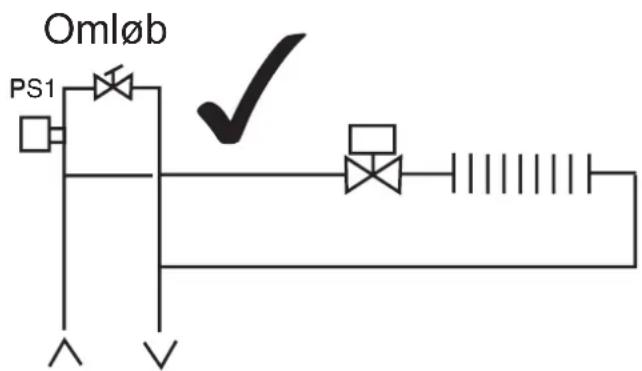

Vigtigt: Det er vigtigt, at det kredsløb, som rørsensoren er placeret i, ikke er lukket af, og at der—hele tiden cirkulerer vand forbi sensoren. Det kanGX det不同程度 at montere en bypass ventil mellem fremløb og retr i enden af hvert kredsløb.

Ventilationskonvektor med 2 rør

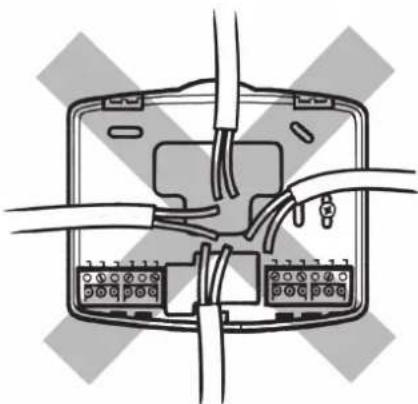

Bemerk:

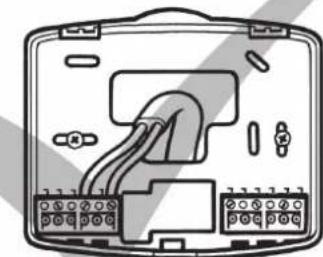

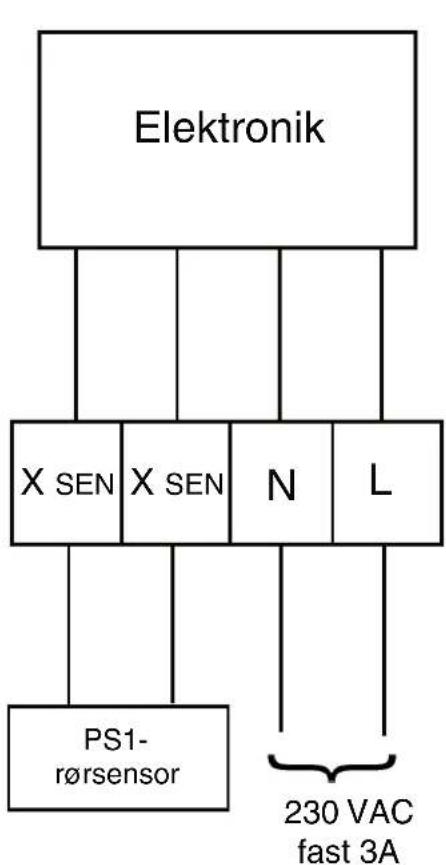

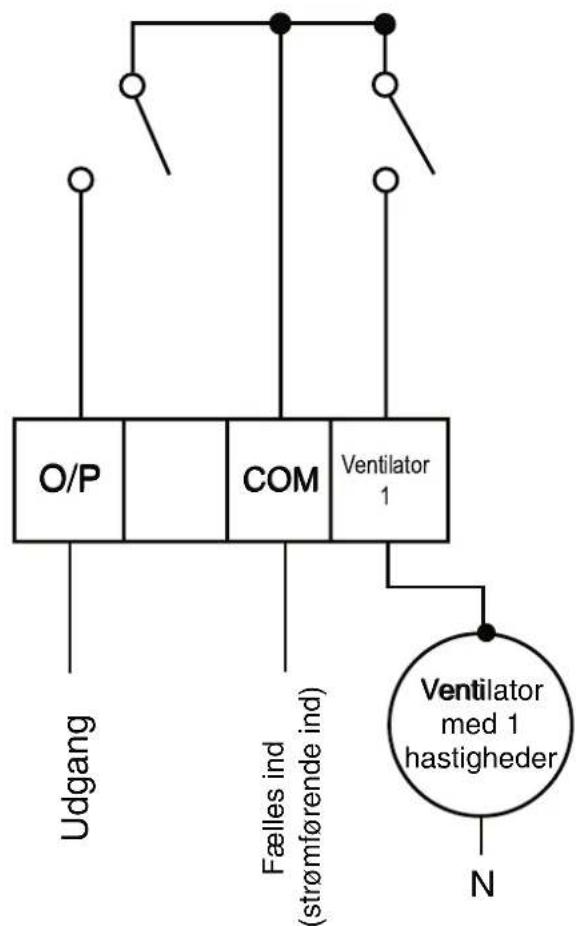

Hvis VARME/KULDE/VENTILATOR-effekten er 230 V, skal klemmerne L - COM forbinds

Aktiveringsinstruktioner

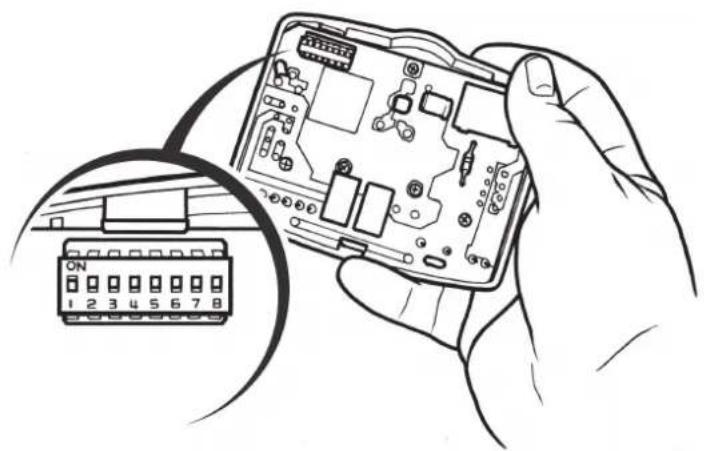

Før termostaten monteres på vægpladen igen, skal DIL-kontakterne bag på encheden indstilles til den ønskede indstilling.

DIL-kontaktindstellinger, vist i fabriksindstellingen.

Sw On

4	TIL/FRA			CHRONO
3	CHRONO 6			CHRONO 3
2	°C			°F
1	NO

DIL-kontaktbeskrivelser

Kontakt 4: Hvis den er indstillet til On/Off, kører bade varme- og kuldefunktionen i on/off-tilstand. Hvis den er indstillet til Chrono, kører bade varme- og kuldefunktionen i tidsmæssigt proportional tilstand.

Kontakt 3: Kun aktiv, hvis kontakt 4 er indstillet til Chrono. Denne kontakt bestemmer antallet af kredsløb pr. time, som termostaten pålægger systemet. Valgmulighederne er tre kredsløb á 20 minutter eller sek's kredsløb á 10 minutter.

Kontakt 2: Giver mulighed for at vælge mellem Celsius erler Fahrenheit.

Kontakt 1: Bruges/DDke i donne model.

Montering af termostaten på vægpladen

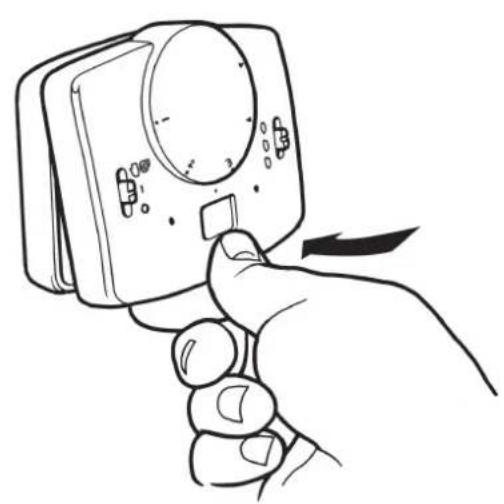

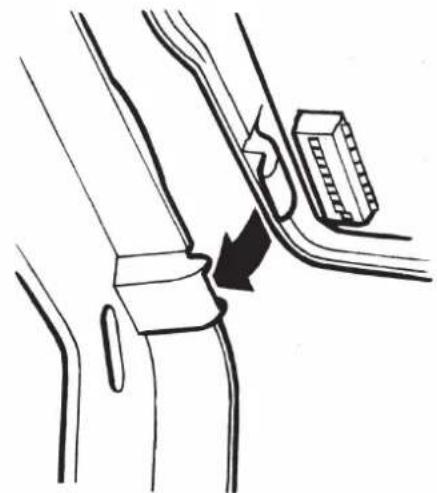

For at montere termostaten på vægpladen, skal tapperne oven på termostaten rettes ind med abningerne i vægpladen, og termostaten skal hængsles fast. Dette gores ved at trykke godt til for at fæstne holderen til vægpladen.

Låsning og begrænsning

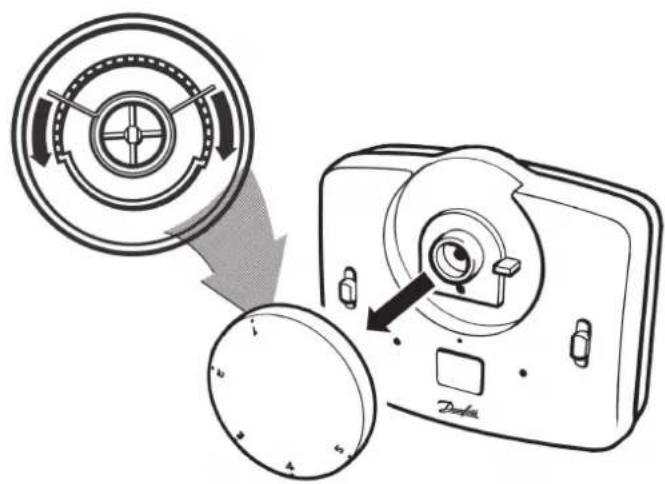

For at lase aller begrænse indstellingsområdet skal indstellingshjulet drejes til 3 og knappen fjernes.

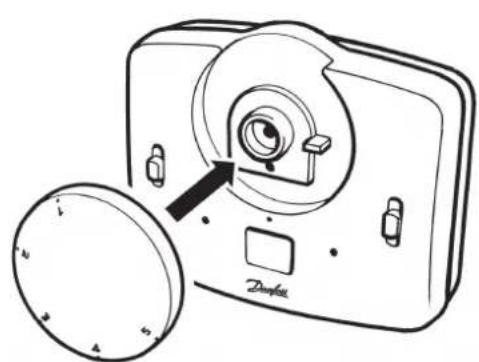

Placer lasefjedrene bag pa indstillingshjulet i den onskepe position, og monter grebet igen, idet du sikrer dig, at tallet 3 pa indstillingshjulet er rettet ind med mærket pa etuiet.

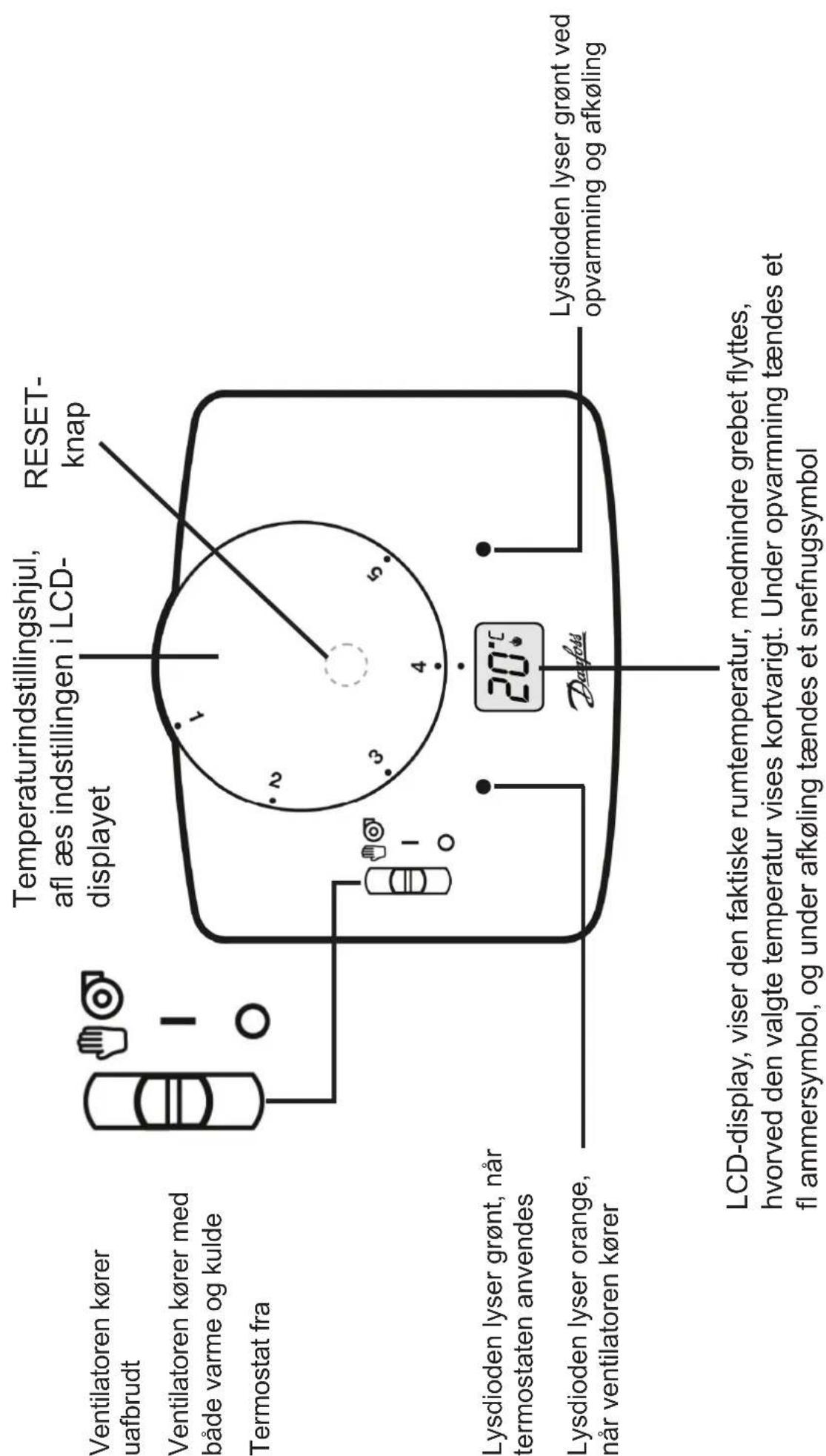

DK - Brugervejleding

Bemerk: Skulle det af en ell er anden arsig blive ndvendigt at nulstille mikroprocessoren, er der en nulstillingsknap under indstellingsjulet. Brug en nikke-metallisk genstand, f.eks. en taendstik, til at trykke pa den nedsaenkede knap.
