Marque	Danfoss
Modèle	RET 230 HCW1
Type de produit	Thermostat pour système de chauffage/refroidissement 2 tuyaux avec évaporateur à ventilation forcée
Alimentation	230 Vca ± 15 %, 50/60 Hz
Plage de température (chauffage)	5 °C à 30 °C
Commutation chauffage/refroidissement	Automatique : >30 °C (refroidissement à chauffage), <16 °C (chauffage à refroidissement)
Sorties relais	2 x SPST, 3(1) A, 10-230 Vca, type 1B
Dimensions (L x H x P)	110 x 90 x 40 mm
Précision de la température	±1 °C
Normes	EN 60730-2-9
Fonctions	Mode tout ou rien ou chrono-proportionnel (3 ou 6 cycles/heure), sélection Celsius/Fahrenheit, verrouillage/limitation de plage, reset microprocesseur
Installation	Par électricien qualifié, hauteur 1,5 m, écart des courants d'air et sources de chaleur
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Respect des réglementations de câblage IEEE, tension de choc nominale 2,5 kV, essai à la bille 75 °C
Options de réglage	Interrupteurs DRC pour sélection du mode et du nombre de cycles
Capteur de tuyau	Monté sur le tuyau d'écoulement, nécessaire pour la commutation automatique
Verrouillage et limitation	Possibilité de verrouiller ou limiter la plage de réglage à l'aide de ressorts de blocage

FOIRE AUX QUESTIONS - RET 230 HCW1 DANFOSS

Comment installer le thermostat RET 230 HCW1 ?

L'installation doit être réalisée par un électricien qualifié. Retirez la plaque murale, fixez-la à environ 1,5 m du sol, à l'écart des courants d'air et sources de chaleur. Fixez le capteur de tuyau sur le tuyau d'écoulement à l'aide du collier fourni. Raccordez les bornes selon le schéma : L-COM pour les sorties 230 V. Remontez le thermostat sur le support mural.

Comment fonctionne la commutation automatique entre chauffage et refroidissement ?

Le thermostat mesure la température du tuyau d'écoulement. Si elle dépasse 30 °C, il passe en mode chauffage. Si elle est inférieure à 16 °C, il passe en mode refroidissement. Cette commutation est automatique.

Comment régler le nombre de cycles par heure ?

Utilisez l'interrupteur DRC n°3 à l'arrière du thermostat. En position CHRONO 3, vous obtenez 3 cycles de 20 minutes. En position CHRONO 6, vous obtenez 6 cycles de 10 minutes. L'interrupteur n°4 doit être en position Chrono.

Comment passer de l'échelle Celsius à Fahrenheit ?

Basculez l'interrupteur DRC n°2 à l'arrière du thermostat. En position °C, l'affichage est en Celsius ; en position °F, il est en Fahrenheit.

Comment verrouiller ou limiter la plage de réglage de la température ?

Tournez le cadran sur 3, retirez le bouton, placez les ressorts de blocage à l'arrière du cadran à la position désirée, puis remontez le bouton en alignant le chiffre 3 sur le repère.

Que faire en cas de dysfonctionnement du thermostat ?

Vérifiez d'abord l'alimentation et les branchements. Si nécessaire, réinitialisez le microprocesseur avec un objet non métallique (ex. allumette) en appuyant sur le bouton encastré sous le cadran.

Puis-je utiliser ce thermostat avec un système 2 tuyaux ?

Oui, le RET 230 HCW1 est spécialement conçu pour les systèmes 2 tuyaux avec évaporateur à ventilation forcée. Il commande un robinet motorisé en fonction du mode chauffage ou refroidissement.

Comment nettoyer le thermostat ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier. N'utilisez jamais de produits abrasifs ou de solvants.

Quelles sont les précautions de sécurité à respecter ?

L'installation doit être conforme aux réglementations de câblage IEEE en vigueur. Le produit doit être installé par un professionnel. Respectez la tension de choc nominale de 2,5 kV et l'essai à la bille de 75 °C.

Où placer le capteur de tuyau ?

Fixez le capteur sur le tuyau d'écoulement à l'aide du collier de serrage fourni. Assurez-vous que l'eau circule en permanence dans le circuit où se trouve le capteur ; une vanne de dérivation peut être nécessaire.

MODE D'EMPLOI RET 230 HCW1 DANFOSS

Instructions d'installation
Instructions d'utilisateur

O8nyiec ykataoTaonC O8nyiec xpnoC

Instructions d'installation 11-17
Instructions d'utilisateur 18

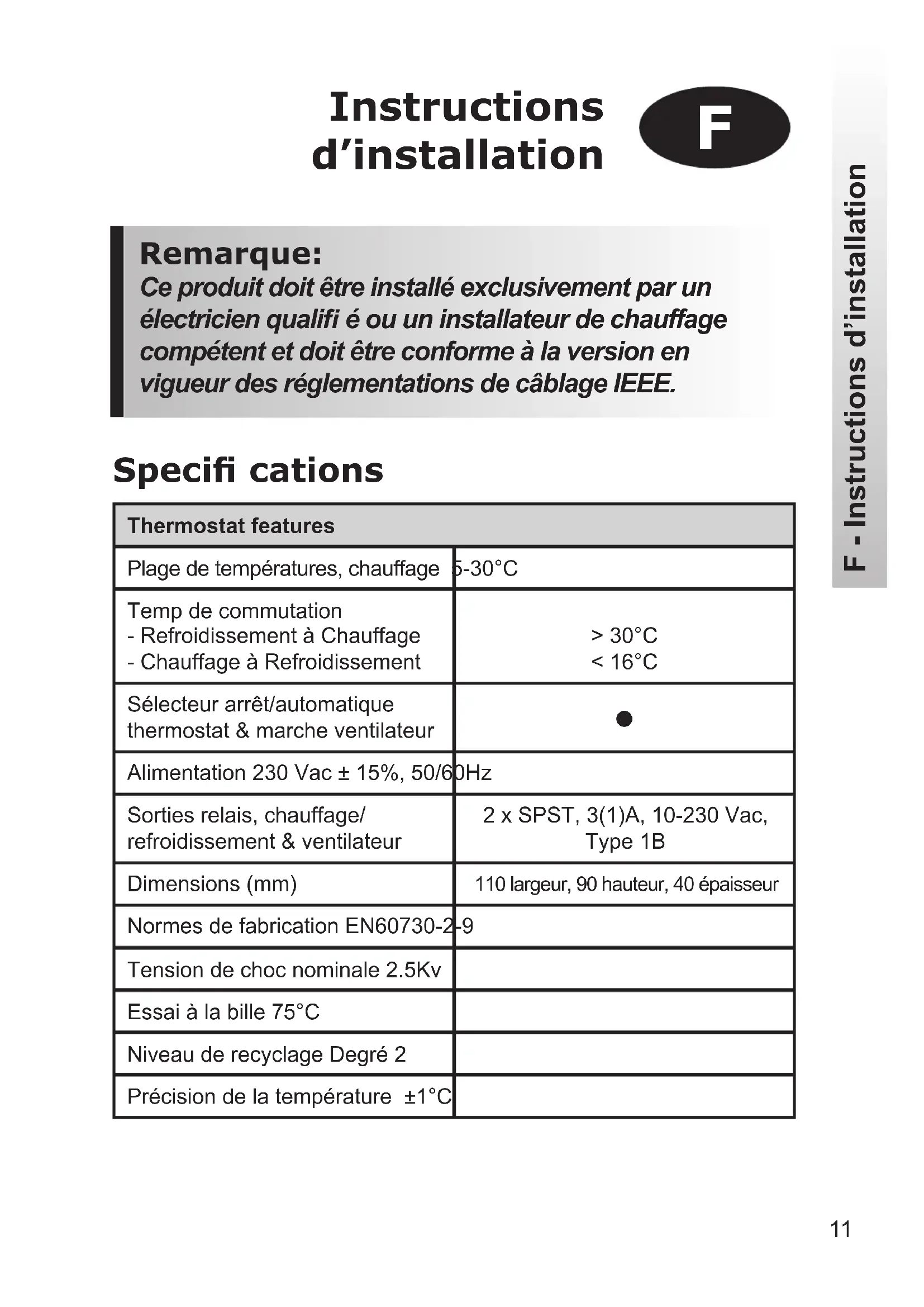

Instructions d'installation

Remarque:

Ce produit doit être installé exclusivement par un électricien qualifié é ou un installer de chauffage compétent et doit être conforme à la version en vigueur des réglementations de cablage IEEE.

Specifications

Thermostat features
Plage de températures, chauffage	5-30°C
Temp de commutation - Refroidissement à Chauffage	>30°C
- Chauffage à Refroidissement	<16°C
Sélecteur arrêt/automatique thermostat & marcheventilateur	●
Alimentation 230 Vac ± 15%, 50/60Hz
Sorties relais, chauffage/ refroidissement & ventilateur	2 x SPST, 3(1)A, 10-230 Vac, Type 1B
Dimensions (mm)	110 largeur, 90 hauteur, 40 épaisleur
Normes de fabrication EN60730-2-9
Tension de chic nominale 2.5Kv
Essai à la bille 75°C
Niveau de recyclage Degré 2
Précision de la température ±1°C

Vue d'ensemble du produit

Le thermostat est conçu pour être utilisé sur des systèmes équipés d'évaporateurs à ventilation forceée desservis par un système de commutation central 2 tuyaux. Le thermostat commande le fonctionnement d'un robinet motorisé qui, pendant les périodes de chauffage, s'ouvre lorsqu'un chauffage est requis et, pendant les périodes de refroidissement, s'ouvre lorsqu'un refroidissement est requis.

La commutation du chauffage au refroidissement s'effectue automatiquement en mesurant la température du tuyau d'écoulement. Si la température d'écoulement dépasse 30^ , le thermostat fonctionne comme un thermostat de chauffage, et si la température d'écoulement est inférieure à 16^ , le thermostat fonctionne comme un thermostat de refroidissement.

Remarque importante: Il est primordial que le circuit dans lequel se trouve le capteur de tuyau ne soit pas fermé et que l'eau traverse le capteur en permanence. Ceci peut nécessiter l'installation d'un robinet de dérivation entre l'écoulement et le retour du système à l'extrémité de chaque circuit.

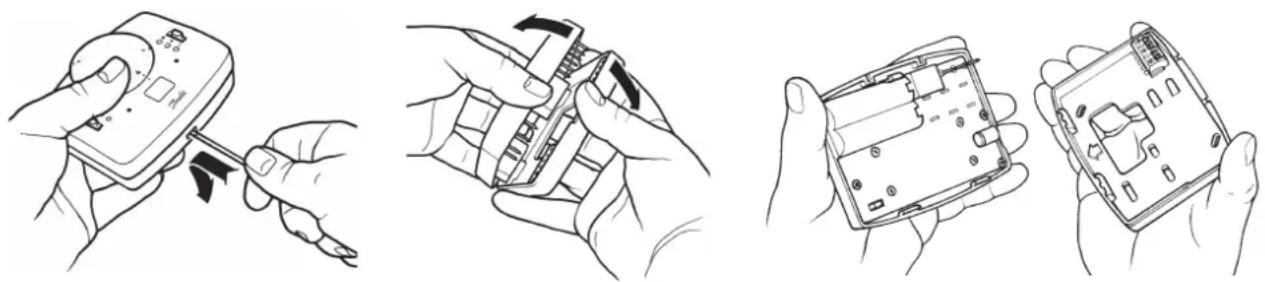

Installation

Retirez tout d'abord la plaque murale de l'arriere de l'appareil..

Vous doivent disposer d'espacements d'au moins 50~mm au-dessus et 100~mm en-dessous api n de pouvoir monter le module enfi chable.

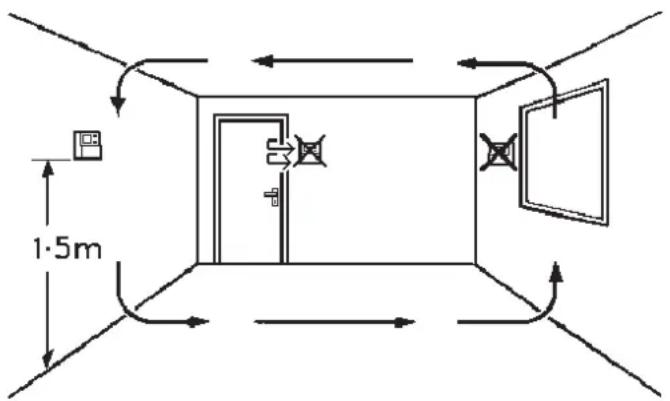

Fixez l'appareil à une hauteur d'environ 1,5 m du sol, à l'écart des courants d'air ou des sources de chaleur telles que radiateurs, fl ammes nues ou lumière directe du soleil.

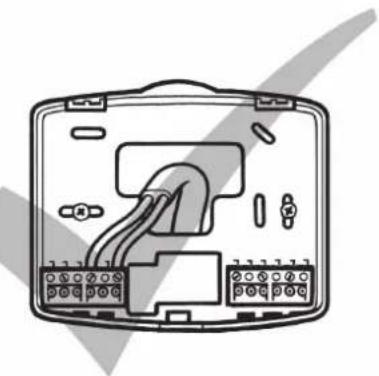

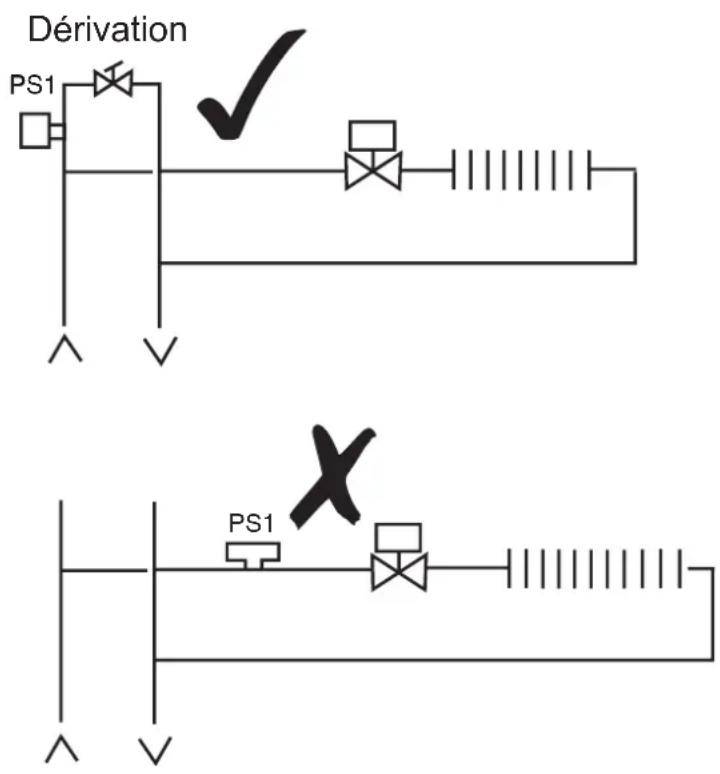

Emplacement du capteur de tuyau

Fixer le capteur de tuyau sur le tuyau d'écoulement à l'aide du collier de serrage fourni.

Remarque importante: Il est primordial que le circuit dans lequel se trouve le capteur de tuyau ne soit pas fermé et que l'eau traverse le capteur en permanence. Ceci peut nécessiter l'installation d'un robinet de déivation entre l'écoulement et le retour du système à l'extrémité de chaque circuit.

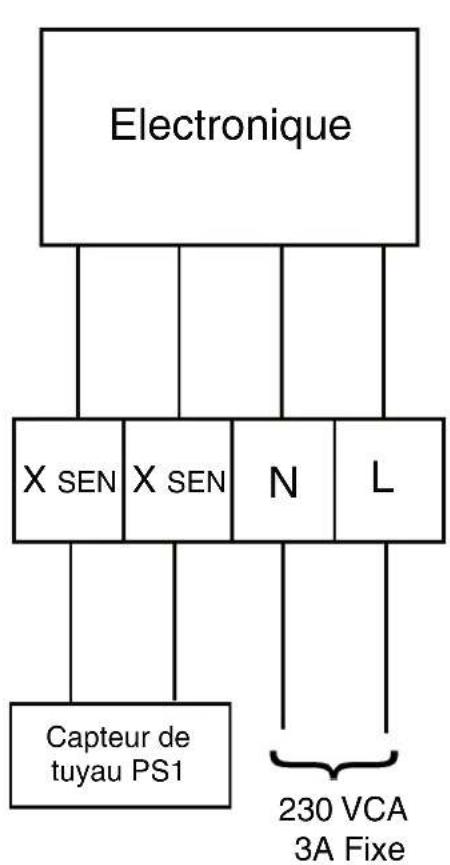

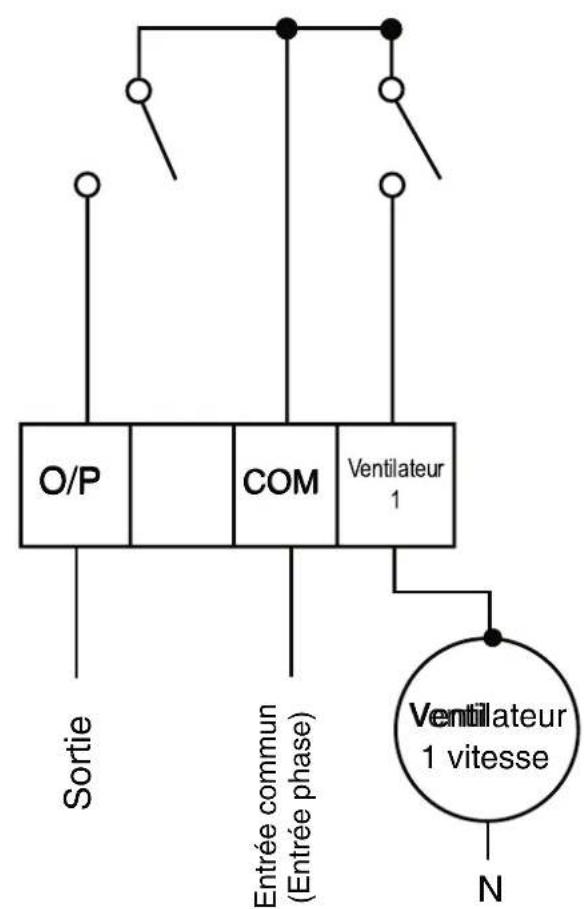

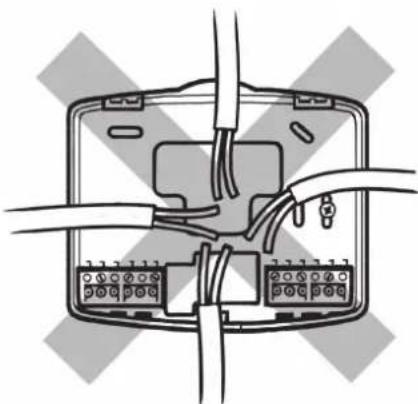

Application evaporateur à ventilation forcee 2 tuyaux

Remarque:

Si les sorties CHAUFFAGE/REFROIDISSEMENT/VENTILATEUR sont de 230V, relier les bornes L - COM

Instructions

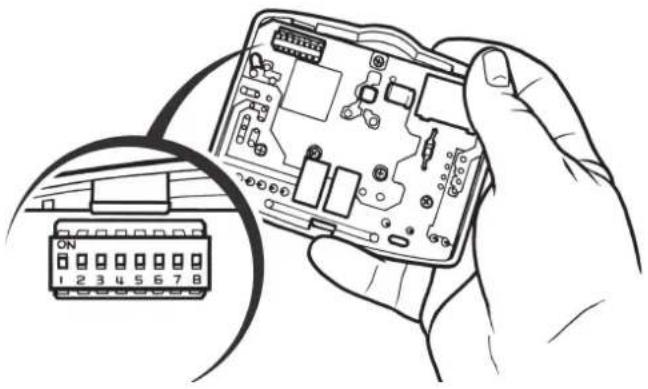

Avant de remonter le thermostat sur le support mural, les interrupteurs à DRC à l'arrière de l'appareil doivent être placés dans les positions de réglage désirées.

Options interrupteurs à DRC, illustrés en position régles en usine.

Sw On

4	Tout ou rien			CHRONO
3	CHRONO 6			CHRONO 3
2	°C			°F
1	NO

Descriptions des interrupteurs à DRC

Interrupteur 4: En position Marche/Arrêt, la phase de chauffage et la phase de refroidissement fonctionnent en mode marche/arrêt. En position Chrono, la phase de chauffage et la phase de refroidissement fonctionnent en mode chrono-proportionnel.

Interrupteur 3: Activé uniquement si l'interrupteur 4 est en position Chrono. Cet interrupteur détermine le nombre de cycles par heures que le thermostat imposera au système, les options sont trois cycles de 20 minutes ou six cycles de 10 minutes.

Interrupteur 2: Permet de sélectionner les échelles de température Celsius ou Fahrenheit.

Interrupteur 1: Non utilisé sur ce modele.

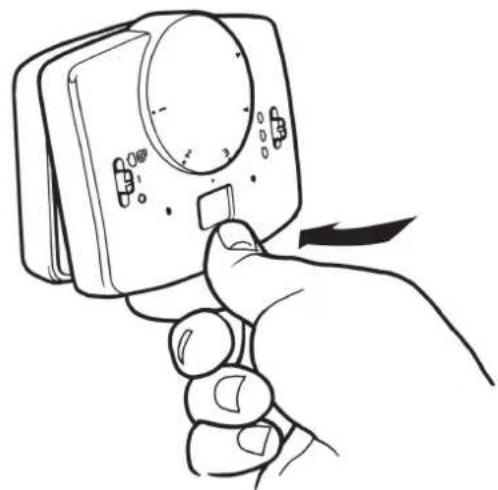

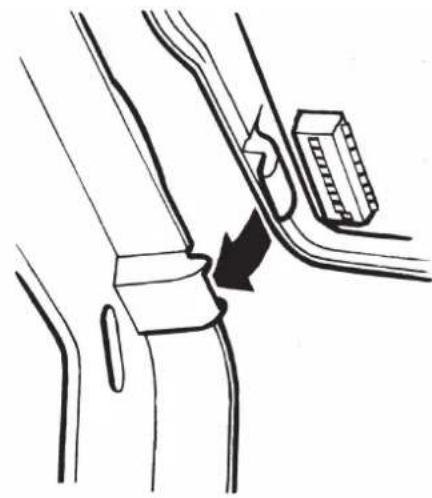

Fixation du thermostat au support mural

Pour fixer le thermostat au support mural, aligner les ergots sur la partie supérieure du thermostat aux ouvertures du support mural et rabattre le thermostat, en appuyant fermement pour enclencher le clip de fi xation dans le support mural.

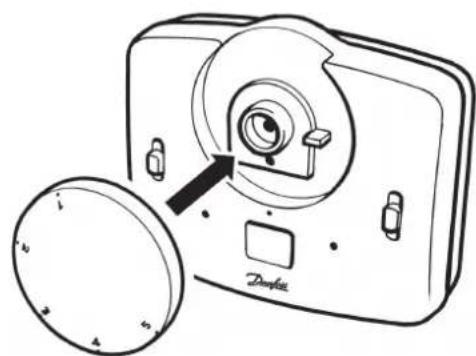

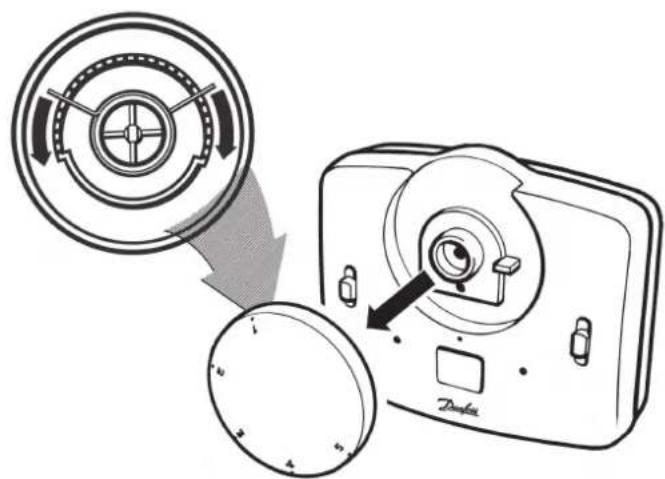

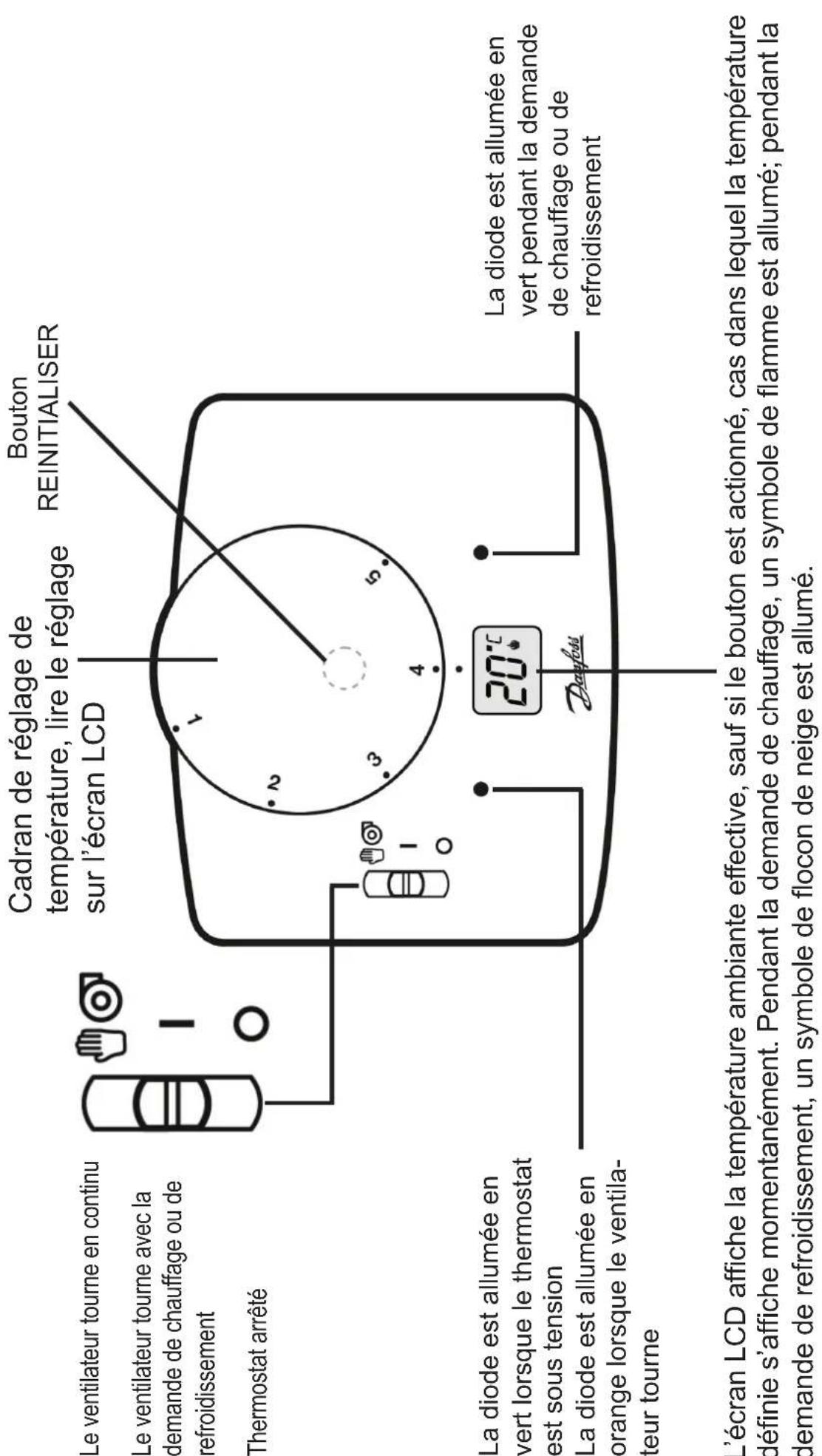

Verrouillage & Limitation

Pour verrouiller ou limiter la plage de réglage, tournier le cadran de réglage sur 3 etPTRirer le bouton.
Placer les reissorts de blocage à l'arrière du cadran à la position désirée et remonter le bouton en s'assurant que le chiffre 3 sur le cadran soit aligné à la marque de repère sur le boîtier.

Remarque: S'il est nécessaire de réinitialiser le micro-processeur pour une raison quelconque, un bouton de réinitialisation se trouve sous le cadran de réglage. Utiliser une pointe non métallique, par exemple une allumette, pour enforcer le bouton encastré.
