RET 230 HCW1 - Thermostat DANFOSS - Kostenlose Bedienungsanleitung

Marke	Danfoss
Modell	RET 230 HCW1
Produkttyp	Thermostat für 2-Rohr-Heiz-/Kühlsystem mit Ventilatorverdampfer
Stromversorgung	230 V AC ± 15 %, 50/60 Hz
Temperaturbereich (Heizen)	5 °C bis 30 °C
Umschaltung Heizen/Kühlen	Automatisch: >30 °C (Kühlen zu Heizen), <16 °C (Heizen zu Kühlen)
Relaisausgänge	2 x SPST, 3(1) A, 10-230 V AC, Typ 1B
Abmessungen (L x H x T)	110 x 90 x 40 mm
Temperaturgenauigkeit	±1 °C
Normen	EN 60730-2-9
Funktionen	Ein-/Aus-Modus oder Zeitproportional (3 oder 6 Zyklen/Stunde), Celsius/Fahrenheit-Auswahl, Bereichsverriegelung/-begrenzung, Mikroprozessor-Reset
Installation	Durch qualifizierten Elektriker, Höhe 1,5 m, Abstand von Luftzügen und Wärmequellen
Wartung	Mit einem weichen, trockenen Tuch reinigen
Sicherheit	Einhaltung der IEEE-Verkabelungsvorschriften, Nennstoßspannung 2,5 kV, Kugeldruckprüfung 75 °C
Einstelloptionen	DRC-Schalter zur Auswahl des Modus und der Zyklenzahl
Rohrsensor	Am Rücklaufrohr montiert, erforderlich für automatische Umschaltung
Verriegelung und Begrenzung	Möglichkeit zur Verriegelung oder Begrenzung des Einstellbereichs mit Sperrfedern

Häufig gestellte Fragen - RET 230 HCW1 DANFOSS

Wie installiere ich das Thermostat RET 230 HCW1?

Die Installation muss von einem qualifizierten Elektriker durchgeführt werden. Entfernen Sie die Wandplatte, befestigen Sie sie in etwa 1,5 m Höhe, abseits von Luftzügen und Wärmequellen. Befestigen Sie den Rohrsensor mit der mitgelieferten Schelle am Rücklaufrohr. Schließen Sie die Klemmen gemäß Schema an: L-COM für die 230-V-Ausgänge. Montieren Sie das Thermostat wieder auf der Wandhalterung.

Wie funktioniert die automatische Umschaltung zwischen Heizen und Kühlen?

Das Thermostat misst die Temperatur des Rücklaufrohrs. Wenn sie 30 °C überschreitet, schaltet es in den Heizmodus. Wenn sie unter 16 °C liegt, schaltet es in den Kühlmodus. Diese Umschaltung erfolgt automatisch.

Wie stelle ich die Anzahl der Zyklen pro Stunde ein?

Verwenden Sie den DRC-Schalter Nr. 3 auf der Rückseite des Thermostats. In Position CHRONO 3 erhalten Sie 3 Zyklen von 20 Minuten. In Position CHRONO 6 erhalten Sie 6 Zyklen von 10 Minuten. Schalter Nr. 4 muss auf Chrono stehen.

Wie wechsle ich von Celsius auf Fahrenheit?

Schalten Sie den DRC-Schalter Nr. 2 auf der Rückseite des Thermostats um. In Position °C wird in Celsius angezeigt; in Position °F in Fahrenheit.

Wie verriegele oder begrenze ich den Temperatureinstellbereich?

Drehen Sie den Drehknopf auf 3, entfernen Sie den Knopf, setzen Sie die Sperrfedern an der Rückseite des Drehknopfs in die gewünschte Position und setzen Sie den Knopf wieder auf, indem Sie die Ziffer 3 auf die Markierung ausrichten.

Was tun bei einer Fehlfunktion des Thermostats?

Überprüfen Sie zuerst die Stromversorgung und die Anschlüsse. Setzen Sie bei Bedarf den Mikroprozessor mit einem nichtmetallischen Gegenstand (z.B. Streichholz) zurück, indem Sie die versenkte Taste unter dem Drehknopf drücken.

Kann ich dieses Thermostat mit einem 2-Rohr-System verwenden?

Ja, das RET 230 HCW1 ist speziell für 2-Rohr-Systeme mit Ventilatorverdampfer ausgelegt. Es steuert ein motorisiertes Ventil je nach Heiz- oder Kühlmodus.

Wie reinige ich das Thermostat?

Verwenden Sie ein weiches, trockenes Tuch, um das Gehäuse zu reinigen. Verwenden Sie niemals scheuernde Reinigungsmittel oder Lösungsmittel.

Welche Sicherheitsvorkehrungen sind zu beachten?

Die Installation muss den geltenden IEEE-Verkabelungsvorschriften entsprechen. Das Produkt muss von einem Fachmann installiert werden. Beachten Sie die Nennstoßspannung von 2,5 kV und die Kugeldruckprüfung von 75 °C.

Wo platziere ich den Rohrsensor?

Befestigen Sie den Sensor mit der mitgelieferten Schelle am Rücklaufrohr. Stellen Sie sicher, dass im Kreislauf, in dem sich der Sensor befindet, ständig Wasser zirkuliert; ein Bypass-Ventil kann erforderlich sein.

BEDIENUNGSANLEITUNG RET 230 HCW1 DANFOSS

Anweisungen für Installati Benutzeranweisen

Anweisungen für Installati 19-25 Benutzeranweisen

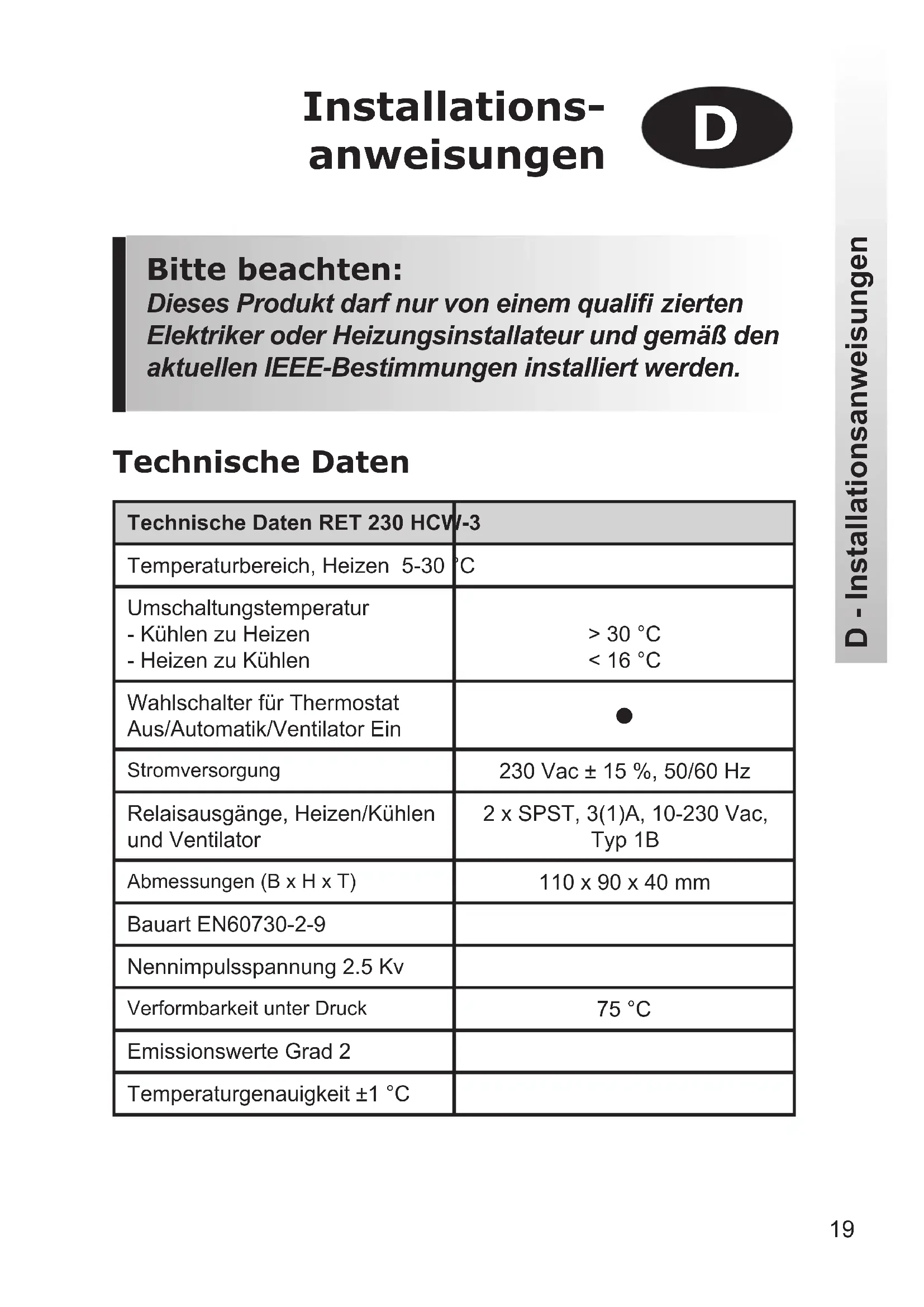

Installations-anweisungen

Bitte beachten:

Dieses Produkt darf nur von einem quali zierten Elektriker oder Heizungsinfallauteur und gemäß den aktuellen IEEE-Bestimmungen installiert werden.

Technische Daten

Technische Daten RET 230 HCV	-3
Temperaturbereich, Heizen 5-30	°C
Umschaltungstemperatur - Kühlen zu Heizen - Heizen zu Kühlen	>30 °C <16 °C
Wahlschalter für Thermostat Aus/Automatik/Ventilator Ein	●
Stromversorgung	230 Vac ± 15%, 50/60 Hz
Relaisausgänge, Heizen/Kühlen und Ventilator	2 x SPST, 3(1)A, 10-230 Vac, Typ 1B
Abmessungen (B x H x T)	110 x 90 x 40 mm
Bauart EN60730-2-9
Nennimpulsspannung 2.5 Kv
Verformbarkeit unter Druck	75 °C
Emissionswerte Grad 2
Temperaturgenaigung ±1 °C

Produktübersicht

Der Thermostat ist für den Einsatz in Heiz-und Kühlsystemen im 2-Rohr-System mit Ventilator-Luftkühlern gedacht, wobei die Umschaltung von Heizen auf Kühlen über ein zentrales Umschalsystem erfolgt. Der Thermostat regelt den Betrieb eines elektrischen Ventils, das während der Heizperiode den Wärmebedarf und während der Kühlperiode den Kühlbedarf regelt.

Der Übergang von Heizen auf Kühlen erfolgt automatisch durch Temperaturmessung am Vorlaufrohr. Übersteigt die Temperatur 30^ , arbeitet der Thermostat als Heizthermostat, bei Temperaturen unter 16^ als Kuhlthermostat.

Wichtiger Hinweis: Der Kreislauf, in dem sich der Anlegeführler befindet, dart nicht gespeit sein und Wasser muss jederzeit am Führer vorbeil feilen. Hierzu kann u. U. der Einbau eines Bypass-Ventils zwischen Systemfluss und Rücklauf am Ende eines Heiz-/ Kühlkeises erforderlich sein.

Installation

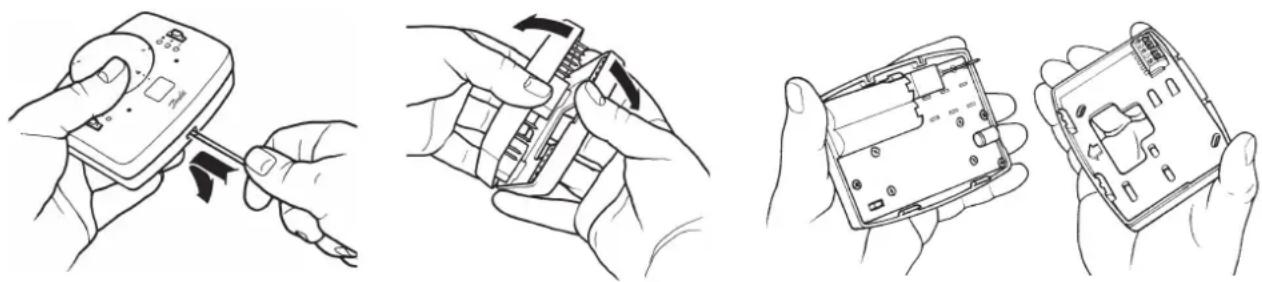

Entfernen Sie zuerst die Wandplatte auf der Geräterückseite

Um das Einsteckmodul zu befestigen, sind 30 mm nach oben und 100 mm nach unter freizuhalten.

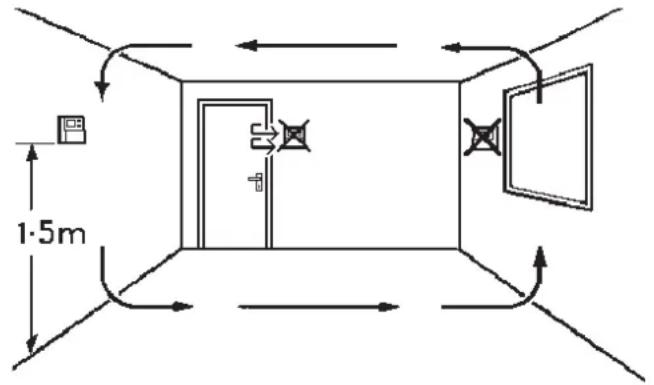

Befestigen Sie den Thermostaten in einer Höhe von 1,5 m über dem Boden, frei von Luftzug oder Wärmequellen, wie z. B. Heizkörpern, offenen Feuerstellen oder direktem Sonnenlicht.

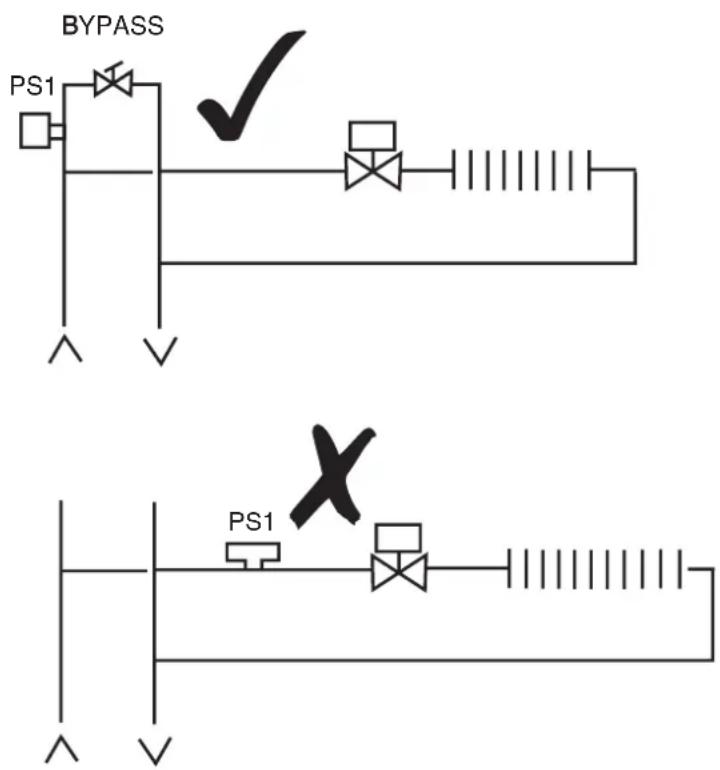

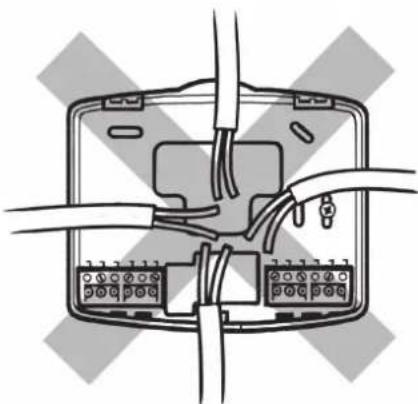

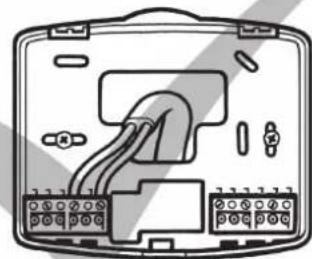

Positionierung des Anlegeführlers

□ Bringen Sie den Anlegefuhler mit Hilfe des mitgelieferten Spannbands am Vorlaufrohr an.

Wichtiger Hinweis: Der Kreislauf, in dem sich der Anlegeführler befindet, dart nicht gespert sein und Wasser muss jederzeit am Führer vorbeifl ießen. Hierzukann u. U. der Einbau eines Bypass-Ventils zwischen Systemfl uss und Rücklauf am Ende jedem Heiz-/ Kühlkeises erforderlich sein.

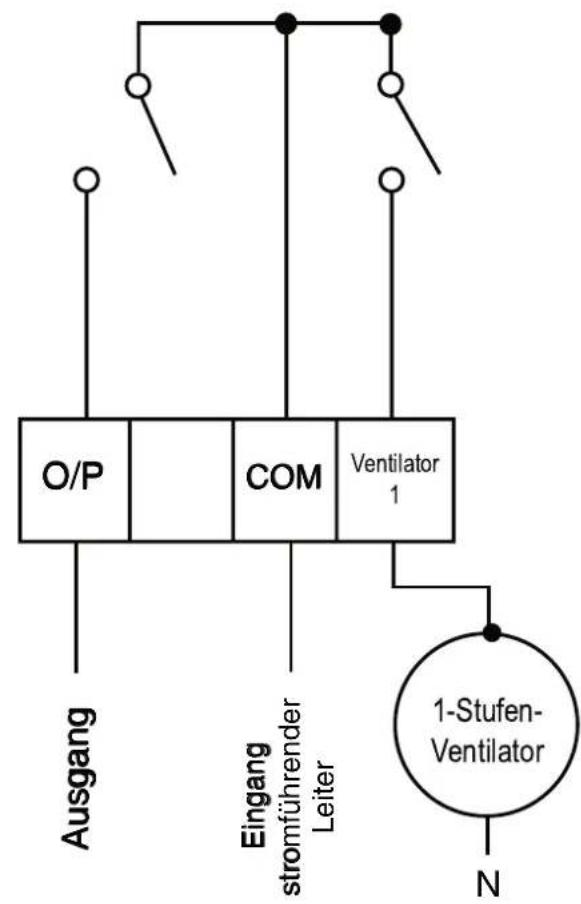

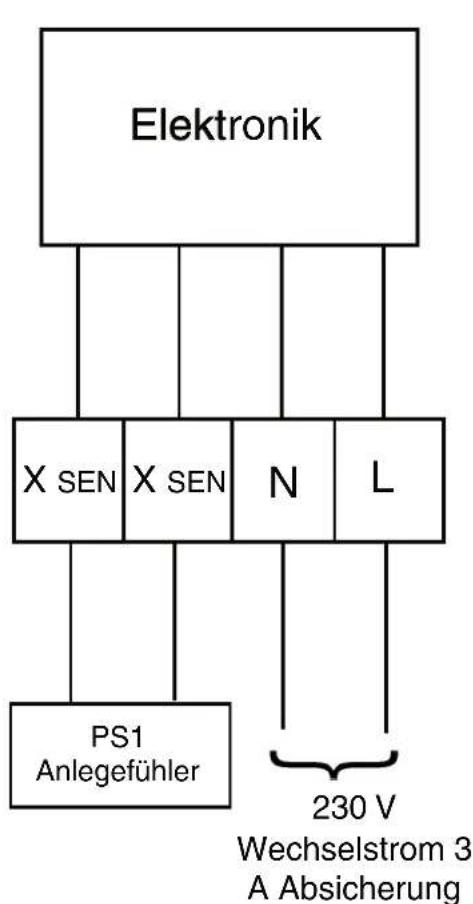

Ventilator-Luftkuhlung bei 2-Rohr-Systemen

Hinweis:

Wenn die Ausgabe Heizen / Kühlen / Ventilator mit 230 V versorgt werden, wird die Klemme (L) mit der Klemme (COM) verbunden (gebrachte).

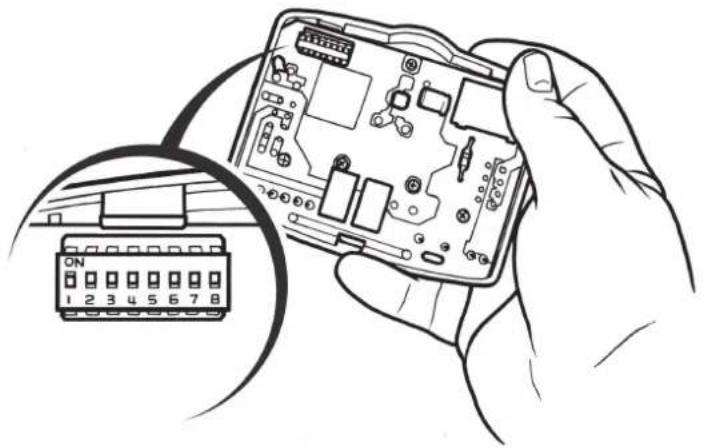

Inbetriebnahme-Instruktion

Vor dem erneuten Anbau des Thermostats auf die Wandplatte müssen die DIL-Schalter auf der Geräterückseite auf die gewündsten Werte eingestellt werden.

DIL-Schalteroptionen, mit werkseitigen Einstellungen dargestellt:

Sw On
4 EIN/AUS CHRONO
3 CHRONO 6 CHRONO 3
2 C
1 20

DIL-Schalterbeschreibungen

Schalter 4: Bei Einstellung auf Ein/Aus erfolgt sowohl der Heiz- als auch der Kuhlvorgang im Ein/Aus-Modus. Bei Einstellung auf Chrono erfolgt sowohl der Heiz- als auch der Kuhlvorgang im zeitproportionalen Modus.

Schalter 3: Nur dann aktiv, wenn Schalter 4 auf Chronogestellt ist. Dieser Schalter bestimmt die Anzahl der Zyklen pro Stunde, die der Thermostat dem System beibringt. Es stehen die Optionen 3 Zyklen (alle 20 Minuten) oder 6 Zyklen (alle 10 Minuten) zur Auswahl.

Schalter 2: Ermöglicht wahlweise Temperaturangabe in Celsius oder Fahrenheit.

Schalter 1: In this modell nicht verwendet

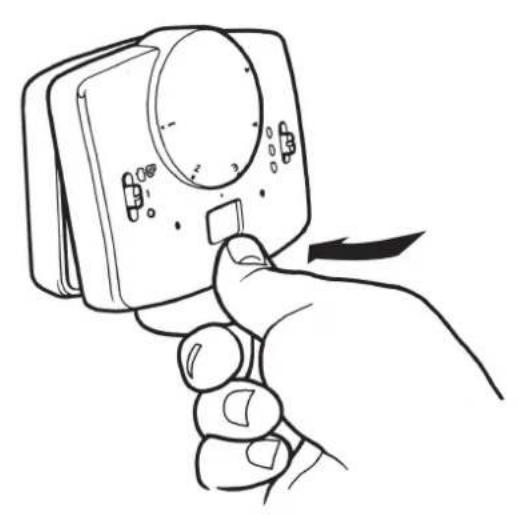

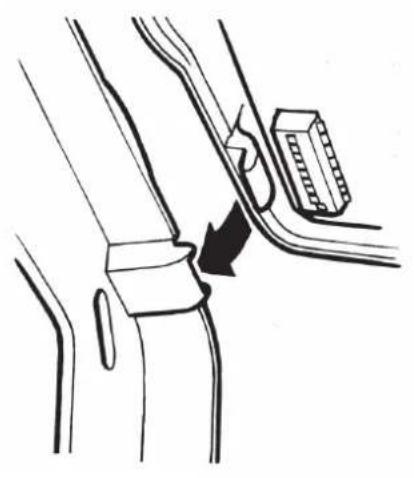

Anbringen des Thermostats an der Wandplatte

Zur Anbringung des Thermostats auf die Wandplatte sind die Nasen auf der Thermostatoberseite mit den Aussparungen in der Wandplatte in Übereinstimmung zu bringen und nach unten einzuhängen, und durch Andrücken die Befestigungsklemme in der Wandplatte zu verankern

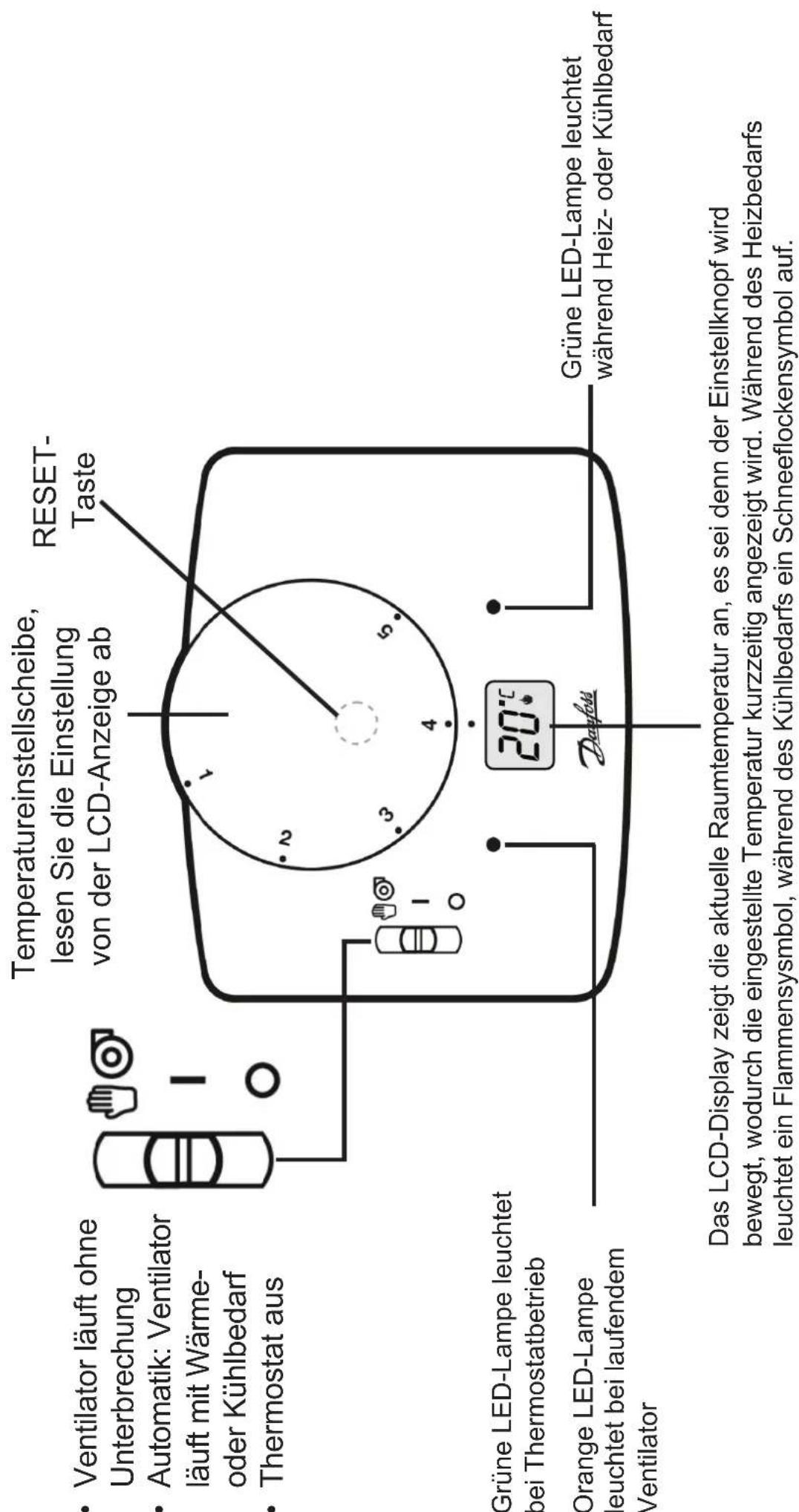

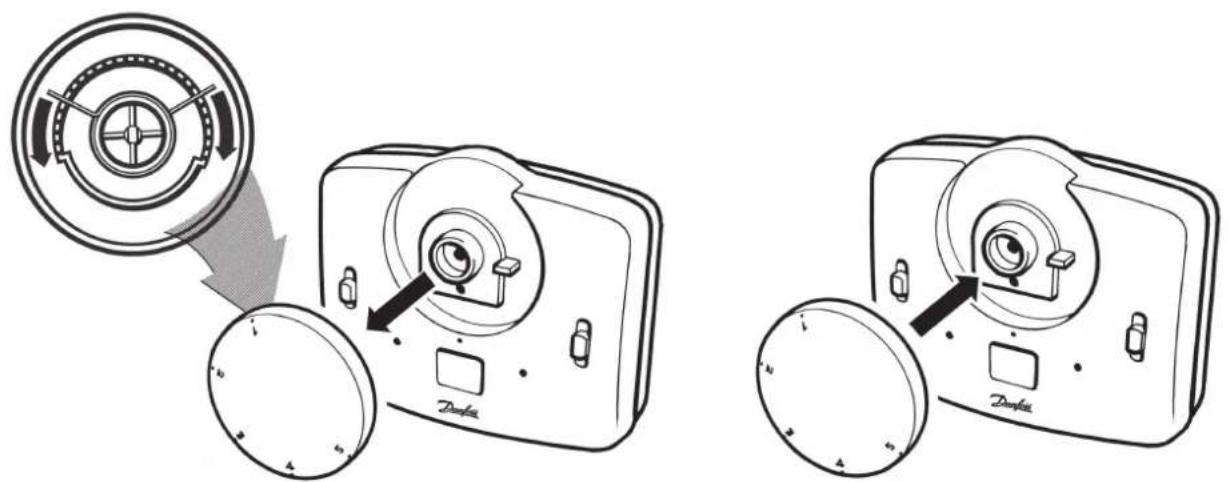

Blockieren & Begrenzen

Zum Blockieren oder Begrenzen des Einstellbereichs die Einstellscheibe auf 3 einstellen und Stellknopf entfern.
Positionieren Sie die Blockierfedern auf der Rückseite der Einstellscheibe auf die gewünschte Position und bringen Sie den Stellknopf wieder an, wobei sicherzustellen ist, dass Stellung Nummer 3 auf der Einstellscheibe mit der Bezugsmarke auf dem Gehäuse in Übereinstimmung gebracht wird.

Hinweis: Sollte die Rücksetzung des Mikroprozessors aus irgendinem Grund erforderlich sein, befindet sich zu dieser Zweck ein Resetknopf unterhalb der Einstellscheibe. Verwenden Sie einen nichtmetallischen spitzen Gegenstand, z. B. ein Streichholz, um den Resetknopf zu drucken.
