TP9000 - Θερμοστάτης DANFOSS - Δωρεάν εγχειρίδιο χρήσης

Τύπος Προϊόντος	Προγραμματιζόμενος Θερμοστάτης
Μάρκα	Danfoss
Μοντέλο	TP9000
Τροφοδοσία	24 VAC ή 2 μπαταρίες AA
Τύπος Οθόνης	Οθόνη LCD με οπίσθιο φωτισμό
Εύρος Θερμοκρασίας	5°C έως 35°C (41°F έως 95°F)
Ακρίβεια	±0,5°C στους 20°C
Προγραμματισμός	7 ημέρες, 4 χρονικές περίοδοι ανά ημέρα
Διαστάσεις (Π x Υ x Β)	120 x 80 x 25 χιλ.
Βάρος	200 γρ. (συμπεριλαμβανομένων των μπαταριών)
Τοποθέτηση	Επιτοίχια τοποθέτηση (περιλαμβάνονται βίδες και ούπα)
Συμβατότητα	Τα περισσότερα συστήματα θέρμανσης (αέριο, πετρέλαιο, ηλεκτρικό, αντλία θερμότητας)
Τύπος Ελέγχου	Αναλογικός-ολοκληρωτικός (PI) ή ON/OFF
Ειδικές Λειτουργίες	Αντιπαγετική προστασία, λειτουργία διακοπών, κλείδωμα πλήκτρων
Συντήρηση	Καθαρίζετε με ένα μαλακό, στεγνό πανί· μη χρησιμοποιείτε υγρά
Ασφάλεια	Δεν υπάρχουν ανταλλακτικά που μπορεί να επισκευάσει ο χρήστης· συμβουλευτείτε εξειδικευμένο τεχνικό
Ανταλλακτικά	Μόνο μπαταρίες (AA)· επικοινωνήστε με την Danfoss για άλλα ανταλλακτικά
Πιστοποιήσεις	CE, RoHS

Συχνές ερωτήσεις - TP9000 DANFOSS

Πώς ρυθμίζω την ώρα και την ημέρα στο Danfoss TP9000 μου;

Πατήστε το κουμπί Menu, μεταβείτε στις Ρυθμίσεις, στη συνέχεια στην Ώρα & Ημερομηνία. Χρησιμοποιήστε τα πλήκτρα βέλους για προσαρμογή και πατήστε OK για επιβεβαίωση.

Μπορώ να προγραμματίσω διαφορετικές θερμοκρασίες για τις καθημερινές και τα Σαββατοκύριακα;

Ναι, το TP9000 υποστηρίζει ξεχωριστό προγραμματισμό για καθημερινές (Δευτέρα-Παρασκευή) και Σαββατοκύριακα (Σάββατο-Κυριακή) με έως 4 χρονικές περιόδους το καθένα.

Τι τύπο μπαταριών χρησιμοποιεί το TP9000 και πόσο διαρκούν;

Χρησιμοποιεί δύο αλκαλικές μπαταρίες AA. Η διάρκεια ζωής της μπαταρίας είναι συνήθως 1-2 χρόνια ανάλογα με τη χρήση. Θα εμφανιστεί ένα εικονίδιο χαμηλής μπαταρίας όταν χρειαστεί αντικατάσταση.

Πώς κάνω επαναφορά εργοστασιακών ρυθμίσεων στον θερμοστάτη;

Πατήστε και κρατήστε πατημένο το κουμπί Menu για 10 δευτερόλεπτα μέχρι να γίνει επαναφορά της οθόνης. Εναλλακτικά, αφαιρέστε τις μπαταρίες, περιμένετε 30 δευτερόλεπτα και επανατοποθετήστε τις.

Ο θερμοστάτης μου εμφανίζει 'Err' στην οθόνη. Τι πρέπει να κάνω;

Το 'Err' υποδηλώνει σφάλμα επικοινωνίας. Ελέγξτε τις συνδέσεις καλωδίωσης και βεβαιωθείτε ότι το σύστημα θέρμανσης είναι τροφοδοτημένο. Εάν το σφάλμα παραμένει, επικοινωνήστε με έναν εξειδικευμένο τεχνικό.

Λειτουργεί το TP9000 με αντλία θερμότητας;

Ναι, το TP9000 είναι συμβατό με συστήματα αντλίας θερμότητας. Μπορεί να χρειαστεί να ρυθμίσετε την επιλογή τύπος συστήματος στο μενού για βέλτιστη απόδοση.

Μπορώ να κλειδώσω το πληκτρολόγιο για να αποτρέψω τυχαίες αλλαγές;

Ναι, ενεργοποιήστε το Κλείδωμα Πλήκτρων στο μενού ρυθμίσεων. Πατήστε και κρατήστε τα βέλη Πάνω και Κάτω ταυτόχρονα για κλείδωμα/ξεκλείδωμα.

Πώς ρυθμίζω τη θερμοκρασία αντιπαγετικής προστασίας;

Μεταβείτε στις Ρυθμίσεις > Αντιπαγετική Προστασία και ορίστε την επιθυμητή θερμοκρασία (προεπιλογή 5°C). Αυτό αποτρέπει το πάγωμα όταν το σύστημα είναι απενεργοποιημένο.

Τι κάνει η λειτουργία 'Διακοπές';

Η λειτουργία διακοπών σάς επιτρέπει να ορίσετε μια σταθερή χαμηλότερη θερμοκρασία για μια συγκεκριμένη περίοδο όταν λείπετε. Διαμορφώστε την στο μενού Διακοπές με ημερομηνίες έναρξης/λήξης και θερμοκρασία.

Πού μπορώ να κατεβάσω το πλήρες εγχειρίδιο για το TP9000;

Μπορείτε να κατεβάσετε το εγχειρίδιο PDF από τον ιστότοπο υποστήριξης Danfoss ή να σαρώσετε τον κωδικό QR στη συσκευασία της συσκευής.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ TP9000 DANFOSS

Σας ευχαριστούμε για την αγορά ενός Danfoss προϊόντος

1.1 Εισαγωγή στον προγραμματιζόμενο θερμοστάτη δωματίου ...53

1.2 Προρρυθμισμένα προγράμματα ....54

1.3 Ρύθμιση της σωστής ημερομηνίας και ώρας ......56

1.4 Αλλαγή των προρρυθμισμένων προγραμμάτων ......57

1.5 Περιγραφή λειτουργιών Αντιγραφής ......62

1.6 Πρόγραμμα διακοπών ......63

2.0 Εντολές παράκαμψης του χρήστη

2.1 Προσωρινή αλλαγή της τρέχουσας προγραμματισμένης θερμοκρασίας ......65

2.2 Για αλλαγή των λεζαντών της ημέρας της εβδομάδας από αριθμούς σε κείμενο ....65

2.3 Για αλλαγή της προβολής της ώρας μεταξύ 12ωρου και 24ωρου ρολογιού ....65

2.4 Για αλλαγή μεταξύ της κλίμακας °C και °F ......66

2.5 Τρόπος λειτουργίας θερμοστάτη (μόνον στον τρόπο λειτουργίας Θέρμανσης) ......66

2.6 Αλλαγή του ρολογιού προς τα εμπρός και προς τα πίσω......66

2.7 Παράκαμψη από απόσταση και είσοδος ή έξοδος από τον τρόπο λειτουργίας του θερμοστάτη .....67

2.8 Χαρακτηριστικό εκκίνησης με καθυστέρηση ......67

2.9 Χειριστήριο βελτιωμένης έναρξης λειτουργίας (OSC) ....68

3.0 Κουμπιά προσωρινής παράκαμψης εντολών

3.0 Κουμπιά προσωρινής παράκαμψης εντολών ......68

4.0 Επιλογές εξελιγμένου προγραμματισμού από το χρήστη

4.1 Για προσπέλαση του τρόπου λειτουργίας User Advanced Programming ....71

4.2 Επισκόπηση των χαρακτηριστικών που επιλέγονται από τον τεχνικό εγκατάστασης και τα οποία ενδεχομένως να επηρεάσουν τη λειτουργία του θερμοστάτη σας ....76

4.3 Χρονοδιακόπτης διαστημάτων σέρβις ......76

4.4 Επαναφορά της μονάδας ....77

1.0 Βασικές ρυθμίσεις

1.1 Εισαγωγή στον προγραμματιζόμενο θερμοστάτη δωματίου

Ο ΤΡ9000 είναι ένας προγραμματιζόμενος θερμοστάτης, σχεδιασμένος για να ελέγχει το Ζεστό νερό και τη Θέρμανση.

Ανάλογα με την τιμή ρύθμισης στη λειτουργία Εξελιγμένου προγραμματισμού τεχνικού εγκατάστασης (επιλογή 41) μπορείτε να εκτελέσετε προγραμματισμό 7 ημερών, 5-2 ημερών ή 24 ωρών. Μια πλήρης εξήγηση αυτών των διαφορετικών μεθόδων υπάρχει στη σελίδα 58-60.

Μπορείτε επίσης να ρυθμίσετε το θερμοστάτη για την παροχή δύο διαφορετικών μπλοκ προγραμματισμού, τα οποία μπορούν να εκχωρηθούν σε οποιαδήποτε ημέρα της εβδομάδας. Αυτή η λειτουργία αναφέρεται ως λειτουργία προγραμματισμού Α/Β.

Η πλευρά της Θέρμανσης του ΤΡ9000 μπορεί να ρυθμιστεί από τον εγκαταστάτη σας για να αποδώσει έως 2, 4 ή 6 ρυθμίσεις χρόνου και θερμοκρασίας καθημερινά, ενώ το Ζεστό Νερό μπορεί να ρυθμιστεί έτσι ώστε να παρέχει 1, 2 ή 3 περιόδους λειτουργίας/τερματισμού λειτουργίας καθημερινά.

Ο θερμοστάτης διαθέτει επίσης χρήσιμα χειριστήρια παράκαμψης εντολών, συμπεριλαμβανομένης και μιας προγραμματιζόμενης ρύθμισης παγετού.

Το ΤΡ9000 διαθέτει μερικά εξελιγμένα χαρακτηριστικά τα οποία μπορεί να ρυθμίσει ο τεχνικός εγκατάστασης, εφόσον απαιτούνται. Υπάρχει επίσης ένας αριθμός εξελιγμένων χαρακτηριστικών που μπορούν να ρυθμιστούν από εσάς. Αυτές οι εξελιγμένες ρυθμίσεις αλλάζουν τον τρόπο με τον οποίον λειτουργεί ο θερμοστάτης σας, ενώ ορισμένες επηρεάζουν τις λειτουργίες προγραμματισμού και τις εντολές παράκαμψης του χρήστη. Διαβάστε τις οδηγίες Εξελιγμένου προγραμματισμού από τον χρήστη προτού προγραμματίσετε τη μονάδα (βλ. σελίδα 71).

Γενικές οδηγίες χειρισμού

Το ΤΡ9000 διαθέτει δύο διαφορετικές λειτουργίες προβολής – μια για Ζεστό Νερό και μια για Κεντρική Θέρμανση. Η λειτουργία που είναι επιλεγμένη αυτή τη στιγμή υποδεικνύεται από μια γραμμή στη βάση της οθόνης LCD, όταν βρίσκεται σε κανονική λειτουργία. Η δεξιά γραμμή αφορά τη Θέρμανση, η αριστερή γραμμή αφορά το Ζεστό Νερό.

Όταν προγραμματίζετε το ΤΡ9000, είναι σημαντικό να γνωρίζετε ποια λειτουργία είναι ενεργή, πριν από την έναρξη του προγραμματισμού. Για εναλλαγή μεταξύ λειτουργιών, πατήστε το κουμπί ΚΗ/ΗW. Η οθόνη θα αλλάξει και η γραμμή ενδείξεων στο κάτω μέρος θα μετακινηθεί, ώστε να αντικατοπτρίζεται ποια λειτουργία επιλέγεται. Τα σύμβολα

της φλόγας (💧) και της βρύσης (◀) χρησιμοποιούνται σε συνδυασμό με τις ενδεικτικές λυχνίες LED για την προβολή της τρέχουσας κατάστασης εξόδου (on/off ). Η κατάσταση εξόδου φαίνεται πάντοτε και για τη Θέρμανση και για το Ζεστό Νερό, ανεξάρτητα από τη λειτουργία προβολής.

1.2 Προρρυθμισμένα προγράμματα

Το ΤΡ9000 σας διατίθεται προγραμματισμένο εκ των προτέρων με ένα σετ από χρόνους λειτουργίας και θερμοκρασίες που προτιμώνται από τους περισσότερους. Να θυμάστε ότι ορισμένες από τις διαθέσιμες επιλογές θα εξαρτηθούν από τον τρόπο με τον οποίο ο τεχνικός εγκατάστασης έχει ρυθμίσει τη μονάδα.

Ζεστό Νερό

Σημείωση: Εάν έχει ρυθμιστεί για δύο συμβάντα έναρξης/διακοπής λειτουργίας (on/off) την ημέρα, τα συμβάντα 3 και 4 παραλείπονται. Εάν έχει ρυθμιστεί για ένα συμβάν έναρξης/διακοπής λειτουργίας (on/off) την ημέρα, τα συμβάντα 2, 3, 4 και 5 παραλείπονται. Και στις δύο περιπτώσεις, η σειρά των συμβάντων επαναπροσδιορίζεται.

Κεντρική Θέρμανση

Ημέρες της εβδομάδας(Δευτ.-Παρ.)
Συμβάν	Όρα	Θερμ. °C
1	06:30	20
2	08:30	15
3	11:30	20
4	13:30	15
5	16:30	21
6	22:30	15
Σημείωση: αυτοί οι χρόνοιαφορούν και τα προγράμματατου Μπλοκ “Α”

Σαβατοκύριακο (Σαβ.-Κυρ.)
Συμβάν	'Ωρα	Θερμ. °C
1	07:30	20
2	09:30	20
3	11:30	20
4	13:30	20
5	16:30	21
6	22:30	15
Σημείωση: αυτοί οι χρόνοιαφορούν και τα προγράμματατου Μπλοκ "Β"

Προσαρμογή της οθόνης

Ημέρες της εβδομάδας(Δευτ.-Παρ.)
Συμβάν	Ώρα Θερμ. °C Συμβάν
1	06:30	On
2	08:30	Off
3	11:30	On
4	13:30	Off
5	16:30	On
6	22:30	Off
Σημείωση: αυτοί οι χρόνοιαφορούν και τα προγράμματατου Μπλοκ “Α”

Σαβατοκύριακο (Σαβ.-Κυρ.)
'Ωρα Θερμ. °C
1	07:30
	2	09:30
3	11:30
	4	13:30
	5	16:30
6	22:30	Off
Σημείωση: αυτοί οι χρόνοιαφορούν και τα προγράμματατου Μπλοκ "Β"

Προκειμένου να είναι σαφείς οιοδηγίες του εγχειριδίου, προϋποτίθεται ότι η ρύθμιση της οθόνης χρησιμοποιεί 24ωρο ρολόι, θερμοκρασία σε °C και ότι οι ημέρες της εβδομάδας προβάλλονται ως κείμενο. Όλες αυτές οι ρυθμίσεις μπορούν να προσαρμοστούν προσωπικά, αφού προγραμματιστεί ο θερμοστάτης, βλ. σελίδα 65-66

1.3 Ρύθμιση της σωστής ημερομηνίας και ώρας

Το δικό σας ΤΡ9000 ενσωματώνει ένα ρολόι που μετρά την πραγματική ώρα, με λειτουργία ημερολογίου που αλλάζει αυτόματα την ώρα, τη Άνοιξη και το Φθινόπωρο. Η ημερομηνία και η ώρα ρυθμίζονται στο εργοστάσιο για τη ζώνη ώρας του Ην. Βασιλείου και, κανονικά, δεν χρειάζονται ρύθμιση. Εάν ζείτε σε άλλη ζώνη ώρας, ανατρέξτε στην “Απόκλιση ζώνης ώρας” στη σελίδα 71. Ωστόσο, εάν θεωρηθεί απαραίτητο να προσαρμοστεί η ώρα ή η ημερομηνία για οποιονδήποτε άλλον λόγο, ανατρέξτε στις παρακάτω οδηγίες.

Ρύθμιση της ημερομηνίας

Πατήστε παρατεταμένα το Λ και το PROG επί 3 δευτερόλεπτα, για να προβληθεί η ημερομηνία σε μορφή ηη/μμ/εε.

Ο αριθμός του ΕΤΟΥΣ θα αναβοσβήνει, χρησιμοποιήστε το Λ ή το Τ για να διορθώσετε το έτος.

Χρησιμοποιήστε το – ή το + για να μετακινηθείτε στον ΜΗΝΑ, έπειτα χρησιμοποιήστε το Λ ή το Τ για να διορθώσετε το μήνα.

Χρησιμοποιήστε το – ή το + για να μετακινηθείτε στην ΗΜΕΡΟΜΗΝΙΑ του μήνα, έπειτα χρησιμοποιήστε το Λ ή το Χ για να διορθώσετε την ημέρα.

Εάν επιχειρήσετε να επιλέξετε μη ισχύουσα ημερομηνία, τότε το λογισμικό της μονάδας θα την απορρίψει και θα εφαρμόσει την πλησιέστερη ισχύουσα ημερομηνία. Συνιστάται να οριστεί η ημερομηνία με τη σειρά, εε/μμ/ηη.

Ρύθμιση της σωστής ώρας

Αφού ρυθμίσετε την ημερομηνία, πατήστε το PROG για προβολή της ώρας. Η ένδειξη της ώρας θα αναβοσβήνει.

Χρησιμοποιήστε τα κουμπιά + και – για να ρυθμίσετε τη σωστή ώρα (πατήστε παρατεταμένα για να αλλάζει σε βήματα των 10 λεπτών).

Ρύθμιση της σωστής ημέρας

Η ημέρα της εβδομάδας ρυθμίζεται αυτόματα. Πατήστε το PROG για επιστροφή στην κανονική λειτουργία (RUN).

Αποδοχή των προρρυθμισμένων προγραμμάτων

Εάν είστε ικανοποιημένοι με τις προρρυθμισμένες ώρες που αναγράφονται στον πίνακα της σελίδας 55, δεν χρειάζεται να κάνετε τίποτε άλλο.

1.4 Αλλαγή των προρρυθμισμένων προγραμμάτων

Протоú αλλάξετε τα προρρυθμισμένα προγράμματα

Ο τεχνικός εγκατάστασης θα έχει ρυθμίσει τη μονάδα, προκειμένου να λειτουργεί σε έναν από τους παρακάτω τρόπους λειτουργίας:

• 7 ημέρες – κάθε ημέρα έχει ανεξάρτητες ώρες και θερμοκρασίες, οπότε έχετε πλήρη ευελιξία στον προγραμματισμό (σελίδα 58).
• 5/2 ημέρες – ένα σετ προγραμμάτων για τις ημέρες της εβδομάδας και άλλο για τα σαββατοκύριακα (σελίδα 59).
• 24ωρο – ένα σετ προγραμμάτων για ολόκληρη την εβδομάδα (σελίδα 60).

Εναλλακτικά

- Α/Β – Η μονάδα μπορεί επίσης να ρυθμιστεί έτσι ώστε να παρέχει δύο μπλοκ προγραμμάτων, οπότε μπορείτε να εφαρμόζετε διαφορετικό μπλοκ στις διάφορες ημέρες της εβδομάδας. Εάν απαιτείται κάτι τέτοιο, ανατρέξτε στη Επιλογή 1 - σελίδα 72 για οδηγίες σχετικά με το πώς θα ενεργοποιήσετε αυτό το χαρακτηριστικό.

Παρακαλούμε σημειώστε

Η μονάδα πρέπει να προγραμματίζεται εν σειρά, οι χρόνοι εμφάνισης των συμβάντων δεν μπορούν να ρυθμιστούν εκτός σειράς.

Εάν θέλετε να αφήσετε κάποια προρρυθμισμένη επιλογή ώρας όπως είναι, πατήστε απλώς το NEXT για μετάβαση στην επόμενη ρύθμιση.

Εάν θέλετε να επαναφέρετε τη μονάδα στη λειτουργία RUN, πατήστε το PROG και κρατήστε το πατημένο, ωσότου η οθόνη επανέλθει στην προηγούμενη λειτουργία RUN. Εναλλακτικά, αφήστε τη μονάδα ως έχει και εκείνη θα επανέλθει αυτομάτως στη λειτουργία RUN, μετά από 2 λεπτά.

Ο τεχνικός εγκατάστασης θα έχει ρυθμίσει τη μονάδα σας έτσι ώστε να προγραμματιστούν 6, 4 ή 2 συμβάντα την ημέρα για τη Θέρμανση ή 1, 2 ή 3 συμβάντα την ημέρα για το Ζεστό Νερό. Έτσι θα προσδιοριστεί ο αριθμός των συμβάντων που μπορείτε να προγραμματίσετε για την κάθε ημέρα.

Προτού αρχίσετε να προγραμματίζετε τη μονάδα, να θυμηθείτε να βεβαιωθείτε ότι έχει επιλεγεί η σωστή λειτουργία, δηλαδή Θέρμανση ή Ζεστό Νερό, με τη χρήση του κουμπιού ΚΗ/ΗW.

Αλλαγή των προρρυθμισμένων προγραμμάτων στον τρόπο λειτουργίας 7 ημερών

a) Πατήστε μία φορά PROG, ωσότου στην οθόνη να εμφανιστεί η πρώτη προρρυθμισμένη ένδειξη ώρας και θερμοκρασίας

β) Χρησιμοποιήστε τα κουμπιά + και – για να ρυθμίσετε την ώρα (πατήστε παρατεταμένα για να ρυθμίζεται σε βήματα των 10 λεπτών)

γ) Χρησιμοποιήστε τα κουμπιά Λ και Τ για τη ρύθμιση της απαιτούμενης θερμοκρασίας (μόνον ΚΗ)

δ) Πατήστε NEXT για μετάβαση στην επόμενη προρρυθμισμένη ώρα ή/και θερμοκρασία (Συμβάν 2)

ε) Αφού προγραμματιστούν όλα τα συμβάντα για την ημέρα, πατήστε το DAY/HOL για μετάβαση στην επόμενη ημέρα
στ) επαναλάβετε τα βήματα β, γ, δ και ε για προγραμματισμό των συμβάντων της υπόλοιπης εβδομάδας.
ζ) Πατήστε παρατεταμένα το PROG για επιστροφή στην κύρια οθόνη.

Αλλαγή των προρρυθμισμένων προγραμμάτων στον τρόπο λειτουργίας 5/2 ημερών

Για τις ημέρες της εβδομάδας

a) Πατήστε το PROG ωσότου εμφανιστεί η πρώτη προρρυθμισμένη ώρα και θερμοκρασία (Συμβάν 1 Ημέρες ΔΕΥΤ, ΤΡΙΤ, ΤΕΤ, ΠΕΜ, ΠΑΡ)

β) Χρησιμοποιήστε τα κουμπιά + και – για να ρυθμίσετε την επιλογή TIME (πατήστε παρατεταμένα για να ρυθμίζεται σε βήματα των 10 λεπτών).

γ) Χρησιμοποιήστε τα κουμπιά Λ και V για τη ρύθμιση της επιλογής TEMPERATURE (μόνον CH)

δ) Πατήστε NEXT για μετάβαση στην επόμενη προρρυθμισμένη ώρα ή/και θερμοκρασία (Συμβάν 2).

ε) επαναλάβετε τα βήματα β, γ και δ για προγραμματισμό των συμβάντων των υπολοίπων ημερών της εβδομάδας.

στ) Πατήστε DAY/HOL για μετάβαση στα συμβάντα του σαββατοκύριακου.

Για τα σαββατοκύριακα

Πατήστε το PROG ωσότου εμφανιστεί στην οθόνη η πρώτη προρρυθμισμένη ώρα και θερμοκρασία (Συμβάν 1 Ημέρες ΣΑΒ, ΚΥΡ).

Επαναλάβετε τα βήματα β, γ και δ παραπάνω για προγραμματισμό των υπόλοιπων συμβάντων του σαββατοκύριακου.

Πατήστε το PROG για επιστροφή στην κύρια οθόνη.

Αλλαγή των προρρυθμισμένων προγραμμάτων στον τρόπο λειτουργίας 24 ωρών

a) Πατήστε το PROG ωσότου εμφανιστεί στην οθόνη η πρώτη προρρυθμισμένη ώρα και θερμοκρασία

(Συμβάν 1 για όλες τις ημέρες της εβδομάδας).

β) Χρησιμοποιήστε τα κουμπιά + και – για να ρυθμίσετε την επιλογή TIME (πατήστε παρατεταμένα για να ρυθμίζεται σε βήματα των 10 λεπτών).
γ) Χρησιμοποιήστε τα κουμπιά Λ και Τ για τη ρύθμιση της επιλογής TEMPERATURE (μόνον CH)
δ) Πατήστε NEXT για μετάβαση στην επόμενη προρρυθμισμένη ώρα ή/και θερμοκρασία (Συμβάν 2).
ε) Επαναλάβετε τα βήματα β, γ και δ για προγραμματισμό των υπολοίπων συμβάντων.
στ) Πατήστε DAY/HOL για μετάβαση στα συμβάντα του σαββατοκύριακου.

Αλλαγή προρρυθμισμένων προγραμμάτων για τον προγραμματισμό ΑΒ

(Η επιλογή τεχνικού εγκατάστασης 41 πρέπει να ρυθμιστεί στον τρόπο λειτουργίας 5-2 ημερών)

Πατήστε και κρατήστε πατημένα το PROG και το V επί 3 δευτερόλεπτα. Η οθόνη θα αλλάξει, όπως φαίνεται στην απέναντι εικόνα. Έτσι θα μεταβείτε στην επιλογή 1 του Εξελιγμένου προγραμματισμού από τον χρήστη.

Χρησιμοποιήστε τα πλήκτρα Λ και Τ για ενεργοποίηση και απενεργοποίηση της λειτουργίας (1=ενεργοποιημένη, 0=απενεργοποιημένη).

Πατήστε το PROG επί 5 δευτερόλεπτα, ωσότου η οθόνη επανέλθει στην προηγούμενη λειτουργία RUN.

Πατήστε το PROG μία φορά. Η οθόνη θα αλλάξει και θα προβάλλει την προεπιλεγμένη ρύθμιση ημερών που έχει εκχωρηθεί στο πρόγραμμα “Α” (ημέρες ΔΕΥΤ, ΤΡΙΤ, ΤΕΤ, ΠΕΜ, ΠΑΡ).

Χρησιμοποιήστε τα πλήκτρα + και – για κύλιση εμπρός ή πίσω στις ημέρες της εβδομάδας.

Για να καταργήσετε την επιλογή κάποιας ημέρας πατήστε το Τ, (για παράδειγμα ΤΡΙΤ). Για να επιλέξετε κάποια ημέρα πατήστε το Λ, (για παράδειγμα ΚΥΡ).

Οι ημέρες των οποίων τυχόν θα καταργηθεί η επιλογή, εκχωρούνται αυτόματα στο πρόγραμμα "Β".

Προγραμματισμός ημερών και συμβάντων του προγράμματος “Α”

a) Πατήστε το PROG ωσότου εμφανιστεί στοθόνη η πρώτη προρρυθμισμένη ώρα ή/και θερμοκρασία (Συμβάν 1 για το Πρόγραμμα Α).
β) Χρησιμοποιήστε τα κουμπιά + και – για να ρυθμίσετε την επιλογή TIME (πατήστε παρατεταμένα για να ρυθμίζεται σε βήματα των 10 λεπτών).
γ) Χρησιμοποιήστε τα κουμπιά Λ και Τ για τη ρύθμιση της επιλογής TEMPERATURE.
δ) Πατήστε NEXT για μετάβαση στην επόμενη προρρυθμισμένη ώρα και θερμοκρασία (μόνον CH) (Συμβάν 2).
ε) Επαναλάβετε τα βήματα β, γ και δ για προγραμματισμό των υπολοίπων συμβάντων.

Προγραμματισμός ημερών και συμβάντων του προγράμματος“Β”

a) Πατήστε το DAY/HOL ωσότου εμφανιστ στην οθόνη η πρώτη προρρυθμισμένη ώρα και θερμοκρασία (Συμβάν 1 για το Πρόγραμμα Β).

β) Χρησιμοποιήστε τα κουμπιά + και – για να ρυθμίσετε την επιλογή TIME (πατήστε παρατεταμένα για να ρυθμίζεται σε βήματα των 10 λεπτών).

γ) Χρησιμοποιήστε τα κουμπιά Λ και Χ για τη ρύθμιση της επιλογής TEMPERATURE (μόνον CH).

δ) Πατήστε NEXT για μετάβαση στην επόμενη προρρυθμισμένη ώρα ή/και θερμοκρασία (Συμβάν 2).

ε) Επαναλάβετε τα βήματα β, γ και δ για προγραμματισμό των υπολοίπων συμβάντων.

Εκτέλεση του προγράμματος

Πατήστε το PROG για επιστροφή στην προηγούμενη λειτουργία RUN. Τώρα η λειτουργία Θέρμανση θα ακολουθεί τις ρυθμίσεις ώρας και θερμοκρασίας που προγραμματίστηκαν.

1.5 Περιγραφή λειτουργιών Αντιγραφής

Υπάρχουν διαθέσιμες 2 λειτουργίες αντιγραφής. Αυτές είναι: Standard Copy (Τυπική αντιγραφή) και Enhanced Copy (Βελτιωμένη αντιγραφή). Οι λειτουργίες αντιγραφής ενεργοποιούνται/απενεργοποιούνται από τις Εξελιγμένες επιλογές προγραμματισμού (σελίδα 71)

Standard Copy (Τυπική αντιγραφή): Με το πάτημα της εντολής αντιγραφής θα αντιγραφούν τα συμβάντα των προηγουμένων ημερών στην ημέρα που προβάλλεται. Στη συνέχεια, η μονάδα θα προβάλλει το 1ο συμβάν για τη νέα ημέρα. Αυτή η λειτουργία αντιγραφής υπάρχει μόνον εάν η μονάδα έχει ρυθμιστεί να λειτουργεί σε λειτουργία 5+2 ή 7 ημερών.

Enhanced copy (Βελτιωμένη αντιγραφή): Ηλειτουργία βελτιωμένης αντιγραφής είναι διαθέσιμη μόνον στον τρόπο λειτουργίας των 7 ημερών. Έτσι επιτρέπεται η αντιγραφή οποιασδήποτε ημέρας σε οποιαδήποτε άλλη ημέρα ή ημέρες. Για χρήση της λειτουργίας βελτιωμένης αντιγραφής, μεταβείτε στον προγραμματισμό συμβάντων, με τη χρήση του κουμπιού PROG και, στη συνέχεια:

1) χρησιμοποιήστε το κουμπί DAY για εύρεση της ημέρας από την οποία πρέπει να γίνει αντιγραφή
2) πατήστε το κουμπί COPY για επιλογή της ημέρας από την οποία πρέπει να γίνει αντιγραφή. Αφού επιλεγεί, η ημέρα θα πρέπει να αρχίσει να αναβοσβήνει.
3) χρησιμοποιήστε το κουμπί DAY για εύρεση της ημέρας στην οποία πρέπει να γίνει αντιγραφή
4) πατήστε το κουμπί COPY για αντιγραφή της επιλεγμένης ημέρας
5) επαναλάβετε τα βήματα 3 και 4 για επιλογή και αντιγραφή άλλων ημερών
6) για τερματισμό της αντιγραφής, χρησιμοποιήστε το κουμπί DAY για επιστροφή στην ημέρα που αναβοσβήνει και πατήστε το κουμπί COPY. Η ημέρα που αναβόσβηνε προηγουμένως θα πάψει να αναβοσβήνει, προκειμένου να υποδειχθεί ότι η επιλογή της είχε καταργηθεί.

1.6 Πρόγραμμα διακοπών

Το ΤΡ9000 διαθέτει έναν τρόπο λειτουργίας διακοπών, ο οποίος επιτρέπει την αυτόματη επαναφορά της Θέρμανσης και του Ζεστού νερού, όταν επιστρέψει ο χρήστης από τις διακοπές. Για το χρονικό διάστημα που η μονάδα βρίσκεται σε τρόπο λειτουργίας διακοπών, το Ζεστό νερό είναι απενεργοποιημένο και η κεντρική Θέρμανση τοποθετείται σε λειτουργία προστασίας από τον παγετό

Για τη ρύθμιση του προγράμματος διακοπών, ακολουθήστε τα παρακάτω βήματα:

a) Πατήστε παρατεταμένα το DAY/HOL
β) Χρησιμοποιήστε τα κουμπιά Λ και Χ για τη ρύθμιση του έτους

γ) Χρησιμοποιήστε το κουμπί + μετάβαση στο μήνα. Χρησιμοποιήστε τα κουμπιά Λ και Τ για τη ρύθμιση του μήνα

δ) Χρησιμοποιήστε το κουμπί + μετάβαση στην ημέρα. Χρησιμοποιήστε τα κουμπιά Λ και Τ για τη ρύθμιση της ημέρας

ε) Για έξοδο και ενεργοποίηση τρόπου λειτουργίας διακοπών, πατήστε μία φορά το DAY/HOL. Η οθόνη θα αλλάξει, η Θέρμανση και το Ζεστό νερό θα απενεργοποιηθούν. Η μονάδα θα

παραμείνει σε αυτή την κατάσταση μέχρι την προγραμματισμένη ημερομηνία επιστροφής, οπότε θα επανέλθει στην κανονική κατάσταση λειτουργίας.

στ) Αφού ενεργοποιηθεί ο τρόπος λειτουργίας διακοπών, μπορούν να ρυθμιστούν οι λειτουργίες επιστροφής, τόσο για τη θέρμανση όσο και για το ζεστό νερό. Χρησιμοποιήστε το κουμπί CH/ HW για εναλλακτική επιλογή μεταξύ του τρόπου λειτουργίας προβολής θέρμανσης και ζεστού νερού.

ζ) Η ρύθμιση της θερμοκρασίας για τη Θέρμανση, για το διάστημα παραμονής της μονάδας σε τρόπο λειτουργίας διακοπών μπορεί να προσαρμοστεί με την επιλογή του τρόπου λειτουργίας Θέρμανσης με το κουμπί CH/HW και, στη συνέχεια, να προσαρμοστεί η ρύθμιση της θερμοκρασίας με τη χρήση των κουμπιών (εικόνα κουμπιού Επάνω) και (εικόνα κουμπιού Κάτω).

η) Ο τρόπος λειτουργίας διακοπών μπορεί να τερματιστεί μη αυτόματα οποιαδήποτε στιγμή, με το πάτημα του κουμπιού DAY

2.0 Εντολές παράκαμψης του χρήστη

Αλλαγή της οθόνης, για προβολή της ώρας ή της ημερομηνίας (Τρόπος λειτουργίας Θέρμανσης)

Πατήστε το + και το - συγχρόνως, για αλλαγή μεταξύ ρυθμίσεων.

2.1 Προσωρινή αλλαγή της τρέχουσας προγραμματισμένης θερμοκρασίας

Πατήστε το Λ ή το Χ, ωσότου εμφανιστεί η απαιτούμενη θερμοκρασία. Έχετε υπ' όψη ότι ο τεχνικός εγκατάστασης ενδεχομένως να έχει περιορίσει τόσο την ανώτερη όσο και την κατώτερη ρύθμιση θερμοκρασίας και τα όρια παράκαμψης της ρύθμισης θερμοκρασίας.

Αυτή η παράκαμψη θα ακυρωθεί αυτομάτως στην αρχή του επόμενου προγραμματισμένου συμβάντος. Έχετε υπ' όψη σας ότι ο τεχνικός εγκατάστασης ενδέχεται να έχει περιορίσει τη διάρκεια της παράκαμψης και να έχει δώσει διαφορετική ρύθμιση από την επιλογή του επόμενου συμβάντος. Σε αυτή την περίπτωση, το βέλος παράκαμψης θα αναβοσβήνει, υποδεικνύοντας ότι υπάρχει κάποια ενεργή παράκαμψη κατά τη διάρκεια του επόμενου συμβάντος

2.2 Για αλλαγή των λεζαντών της ημέρας της εβδομάδας από αριθμούς σε κείμενο

2.3 Για αλλαγή της προβολής της ώρας μεταξύ 12ωρου και 24ωρου ρολογιού

Πατήστε το Λ και το – συγχρόνως για εναλλακτική επιλογή 12ωρου και 24ωρου ρολογιού.

2.4 Για αλλαγή μεταξύ της κλίμακας °C και °F

Πατήστε το Χ και το – συγχρόνως για εναλλακτική επιλογή των κλιμάκων θερμοκρασίας °C και °F.

2.5 Τρόπος λειτουργίας θερμοστάτη (μόνον στον τρόπο λειτουργίας Θέρμανσης)

a) Μπορεί να επιλεγεί σταθερή ρύθμιση θερμοκρασίας μεταξύ 5-30°C, εφόσον απαιτείται. Έτσι μπορεί να προστατευτεί από τον παγετό για τις χρονικές περιόδους που απουσιάζει ο χρήστης από το σπίτι, μπορεί επίσης να χρησιμοποιηθεί για την παροχή υψηλότερων θερμοκρασιών εκτός χρόνου, για παράδειγμα, εάν κάποιο μέλος της οικογένειας είναι άρρωστο.
β) Πατήστε το Λ και το Χ συγχρόνως, για είσοδο στον τρόπο λειτουργίας του θερμοστάτη. Η προεπιλεγμένη ρύθμιση είναι 5°C, αλλά αυτή η ρύθμιση μπορεί να προγραμματιστεί εκ νέου, βλ. Εξελιγμένος προγραμματισμός από τον χρήστη, Επιλογή 10 (σελίδα 73).
γ) Στην οθόνη θα εμφανιστεί ένα σύμβολο προστασίας από τον παγετό (χιονονιφάδα σε ασπίδα), όταν η επιλεγμένη θερμοκρασία είναι ίση ή χαμηλότερη από την προγραμματισμένη ρύθμιση προστασίας από τον παγετό.
δ) Χρησιμοποιήστε τα κουμπιά Λ ή Χ για αλλαγή της ρύθμισης θερμοκρασίας, από τη θερμοκρασία προστασίας από τον παγετό σε άλλη ρύθμιση.
ε) Για επιστροφή στη λειτουργία αυτόματου προγραμματισμού, πατήστε τα κουμπιά Λ και Χ συγχρόνως.
στ) Εναλλακτικά, ο τρόπος λειτουργίας Θερμοστάτη μπορεί να προσπελαστεί με τη χρήση του κουμπιού MODE (βλ. σελίδα 69)

2.6 Αλλαγή του ρολογιού προς τα εμπρός και προς τα πίσω

Αυτή η ρύθμιση γίνεται αυτομάτως, ωστόσο, εάν έχει επιλεγεί η μη αυτόματη αλλαγή (Εξελιγμένος προγραμματισμός από το χρήστη, βήμα 3 στη σελίδα 82), ακολουθήστε τις παρακάτω οδηγίες.

Για αλλαγή από Καλοκαίρι σε Χειμώνα (ρολόγια πίσω)

Ενόσω προβάλλεται η ένδειξη του ρολογιού, πατήστε και κρατήστε πατημένο το κουμπί –, ωσότου η ώρα μετακινηθεί προς τα πίσω.

Για αλλαγή από Χειμώνα σε Καλοκαίρι (ρολόγια εμπρός)

Ενόσω προβάλλεται η ένδειξη του ρολογιού, πατήστε και κρατήστε πατημένο το κουμπί +, ωσότου η ώρα μετακινηθεί προς τα εμπρός.

2.7 Παράκαμψη από απόσταση και είσοδος ή έξοδος από τον τρόπο λειτουργίας του θερμοστάτη

Τα επιλεγμένα μοντέλα διατίθενται με ένα χαρακτηριστικό που επιτρέπει τη χρήση διακόπτη που ενεργοποιείται από το τηλέφωνο ή επαφές τοποθετημένες στα παράθυρα, προκειμένου η μονάδα να εισέρχεται ή να εξέρχεται από τον τρόπο λειτουργίας θερμοστάτη.

Η απαιτούμενη θερμοκρασία που πρέπει να διατηρείται όταν το κτίριο δεν κατοικείται ή όταν είναι ανοιχτά τα παράθυρα πρέπει να ρυθμιστεί εκ των προτέρων στον τρόπο λειτουργίας Εξελιγμένου προγραμματισμού από το χρήστη, Επιλογή 10, (σελίδα 73).

Για τοπική παράκαμψη αυτού του χαρακτηριστικού, πατήστε είτε το Λ και το Τ μαζί ή το κουμπί MODE.

2.8 Χαρακτηριστικό εκκίνησης με καθυστέρηση

Ο θερμοστάτης σας περιλαμβάνει ένα προαιρετικό χαρακτηριστικό εκκίνησης με καθυστέρηση, για να παραμένει η Θέρμανση απενεργοποιημένη για κάποιο χρονικό διάστημα τις ημέρες με ήπιο καιρό, όταν η θερμοκρασία του δωματίου κατά την έναρξη κάποιου συμβάντος είναι κοντά στην προγραμματισμένη τιμή. Εάν έχετε ενεργοποιήσει αυτό το χαρακτηριστικό, μπορεί να γίνει παράκαμψή του πατώντας τα κουμπιά Λ ή Τ. Για να ενεργοποιήσετε αυτό το χαρακτηριστικό, ανατρέξτε στην ενότητα Εξελιγμένος προγραμματισμός από το χρήστη, Επιλογή 11, (σελίδα 73).

Όταν αυτή η λειτουργία είναι ενεργοποιημένη, η θερμοκρασία που έχετε επιλέξει αναβοσβήνει στην οθόνη και εμφανίζεται το σύμβολο μιας κλεψύδρας.

2.9 Χειριστήριο βελτιωμένης έναρξης λειτουργίας (OSC)

Ο θερμοστάτης σας διαθέτει ένα προαιρετικό χειριστήριο βελτιωμένης έναρξης λειτουργίας. Αυτό το χαρακτηριστικό σας επιτρέπει να ορίσετε την ώρα έως την οποία επιθυμείτε να έχει κάποια συγκεκριμένη θερμοκρασία. Στη συνέχεια, ο θερμοστάτης υπολογίζει πόσο χρόνο πριν από την έναρξη του συμβάντος πρέπει να ενεργοποιηθεί το σύστημα, για να διασφαλίσει ότι ο δωμάτιο θα βρίσκεται στη θερμοκρασία αυτή έως την απαιτούμενη ώρα. Μια πλήρης περιγραφή αυτού του χαρακητιστικού και του τρόπου ρύθμισής του παρέχεται στην ενότητα Εξελιγμένος προγραμματισμός από το χρήστη, Επιλογή 12 και 13, (σελίδα 74-75). Όταν είναι ενεργοποιημένη αυτή η λειτουργία, η θερμοκρασία που έχετε ορίσει θα αναβοσβήνει στην οθόνη.

3.0 Κουμπιά προσωρινής παράκαμψης εντολών

Μερικές φορές, ενδέχεται να χρειαστεί να αλλάξετε τον τρόπο που χρησιμοποιείτε τη Θέρμανσή σας, προσωρινά, π.χ. αν ο καιρός είναι ασυνήθιστα κρύος. Το ΤΡ9000 έχει δύο χρήσιμα χειριστήρια παράκαμψης εντολών, τα οποία μπορούν να επιλεγούν χωρίς να επηρεάσουν το πρόγραμμα που έχει ρυθμιστεί.

Τογικρίζε κουμπιά που βρίσκονται στο πλάι του συμβόλου θΟΟΣ του καλοριφέρ και της βρύσης είναι το κουμπί + HRS και το κουμπί BOOST για το Ζεστό νερό.

Για τον τρόπο λειτουργίας προβολή Νερού, πατώντας αυτό το κουμπί μία, δύο ή τρεις φορές όταν το σύστημα βρίσκεται σε τρόπο λειτουργίας OFF, AUTO ή ALLDAY το Ζεστό νερό θα παραμείνει ενεργοποιημένο για επιπλέον 1, 2 ή 3 ώρες εάν έχει ήδη ενεργοποιηθεί ή το νερό θα ενεργοποιηθεί για 1, 2 ή 3 ώρες, εάν αυτή τη στιγμή είναι απενεργοποιημένο. Στην οθόνη θα εμφανιστούν οι ενδείξεις BOOST +1, +2 ή +3 HRS.

Για τρόπο λειτουργίας προβολής Θέρμανσης, το πάτημα του κουμπιού +HRS μια φορά, δύο φορές ή τρεις φορές θα παρατείνει την τρέχουσα περίοδο ώρας/θερμοκρασίας για 1, 2 ή 3 ώρες, αλλά δεν λειτουργεί εάν ο θερμοτάτης βρίσκεται σε τρόπο λειτουργίας OFF ή FROST PROTECTION (προστασίας από τον παγετό). Στην οθόνη θα εμφανιστούν οι ενδείξεις +1, +2 ή +3 HRS. Πατώντας αυτό το κουμπί για τέταρτη φορά, θα ακυρωθεί η λειτουργία +HRS BOOST.

MODE Με το πάτημα αυτού του κουμπιού θα επιλεγεί εναλλακτικά η ρύθμιση της μονάδας στους τρόπους λειτουργίας in OFF (Θερμοστάτης), AUTO (Αυτόματος) ή ALLDAY (Ολοήμερος) για τη λειτουργία HEATING (Θέρμανση) ή στους τρόπους λειτουργίας ON, OFF, AUTO ή ALLDAY για τη λειτουργία WATER. Στον τρόπο λειτουργίας AUTO (Αυτόματος), θα εκτελεστούν όλα τα προγραμματισμένα συμβάντα, ενώ στον τρόπο λειτουργίας ALLDAY, θα λειτουργήσει μόνον το πρώτο και το τελευταίο συμβάν. Εάν ρυθμιστεί στα δύο συμβάντα την ημέρα για τη Θέρμανση ή σε ένα συμβάν ON/OFF για το Νερό, τότε ο τρόπος λειτουργίας AUTO και ALLDAY είναι ο ίδιος. Στην οθόνη θα προβληθεί ο αριθμός των συμβάντων που πρόκειται να εκτελεστούν:

πλοδεικνύει ότι η μονάδα λειτουργεί σε τρόπο λειτουργίας ALLDAY ή AUTO με 2 συμβάντα ανά ημέρα για 1 On/Off για το Ζεστό νερό.

Υποδεικνύει ότι η μονάδα λειτουργεί σε τρόπο λειτουργίας AUTO με 4 συμβάντα ανά ημέρα για 2 ON/OFF για το Ζεστό νερό.

Ληλοδεικνύει ότι η μονάδα λειτουργεί σε τρόπο λειτουργίας AUTO με 6 συμβάντα ανά ημέρα για τη θέρμανση ή 3 συμβάντα για το Ζεστό νερό.

ON Υποδεικνύει ότι το Ζεστό νερό είναι μονίμως ενεργοποιημένο (Ισχύει μόνον για το Ζεστό νερό)

OFF Υποδεικνύει μόνιμη απενεργοποίηση για τον τρόπο λειτουργίας Ζεστό νερό ή Θερμοστάτης (βλ. σελίδα 66 - 2.5) για τη Θέρμανση

To κουμπί INFO χρησιμοποιείται για την πληροφοριών σχετικά είτε με το επόμενο προγραμματισμένοσυμβάνγιατοντρόπολειτουργίαςπου είναι επιλεγμένος εκείνη τη στιγμή (κεντρική Θέρμανση ή Ζεστό νερό) για την προβολή της θερμοκρασίας σε εξωτερικούς χώρους (εάν έχει τοποθετηθεί αισθητήρας εξωτερικού χώρου), καθώς και για την προβολή της Ημερομηνίας σέρβις, εάν έχει ρυθμιστεί. Παρακάτω δίνεται μια πιο λεπτομερής εξήγηση της λειτουργίας:

Εάν δεν έχει τοποθετηθεί αισθητήρας εξωτερικού χώρου:

Το πάτημα του κουμπιού INFO θα προβάλλει την ώρα του επόμενου συμβάντος, σύμφωνα με τους προγραμματισμένους χρόνους. Η ώρα του συμβάντος θα περιλαμβάνει τυχόν παρατάσεις μέσω του +ΗRS ή του BOOST. Εάν η επόμενη ώρα συμβάντος φαίνεται να αναβοσβήνει, αυτό αντικατοπτρίζει ώρα κατά προσέγγιση, γιατί έχει ενεργοποιηθεί Βελτιωμένη έναρξη λειτουργίας, Εκκίνηση με καθυστέρηση ή παράκαμψη με χρόνο.

Εάν έχει τοποθετηθεί αισθητήρας εξωτερικού Με το

πάτημα του κουμπιού INFO θα εμφανιστεί η τρέχουσα θερμοκρασία εξωτερικού χώρου, ακολουθούμενη από τη χαμηλότερη και την υψηλότερη θερμοκρασία εξωτερικού χώρου τις τελευταίες 24 ώρες.

Εάν έχει οριστεί ημερομηνία Σέρβις:

Το πάτημα του κουμπιού INFO θα προβάλλει την ημερομηνία που πρέπει να γίνει σέρβις.

Εάν η μονάδα έχει ρυθμιστεί σε τρόπο λειτουργίας διακοπών:

Το πάτημα του κουμπιού INFO θα προβάλλει την ημερομηνία τέλους των διακοπών.

4.0 Επιλογές εξελιγμένου προγραμματισμού από το χρήστη

Σημαντικό: Ο θερμοστάτης έχει ρυθμιστεί από το εργοστάσιο για να εξυπηρετεί τις περισσότερες καταστάσεις, ωστόσο, υπάρχουν πρόσθετες προαιρετικές ρυθμίσεις οι οποίες μπορούν να βελτιώσουν την άνεση, την ευχρηστία και την απόδοση του θερμοστάτη σας. Αυτές οι ρυθμίσεις ορίζονται στους τρόπους λειτουρίας User Advanced Programming (Εξελιγμένος προγραμματισμός από το χρήστη) και Installer Advanced Programming (Εξελιγμένος προγραμματισμός από τον τεχνικό εγκατάστασης).

4.1 Για προσπέλαση του τρόπου λειτουργίας User Advanced Programming

Πατήστε και κρατήστε πατημένα το Τ και το PROG επί 3 δευτερόλεπτα. Έτσι θα μεταβείτε στον τρόπο λειτουργίας User Advanced Programming (Εξελιγμένος προγραμματισμός από το χρήστη). Χρησιμοποιήστε τα πλήκτρα + και – για κύλιση προς τα πίσω και προς τα εμπρός μεταξύ των επιλογών και, στη συνέχεια, τα πλήκτρα Λ και Τ για την αλλαγή των ρυθμίσεων των επιλογών. Ο αριθμός που αναβοσβήνει στο δεξί μέρος της οθόνης υποδεικνύει τον αριθμό της επιλογής που διαλέξατε.

Επιλογή 1 - Ενεργοποίηση ή απενεργοποίηση του προγραμματισμού Α/Β(Επιλογή 41 ή/και 61 ρυθμισμένη στο 5+2)
Έτσι ενεργοποιείται ή απενεργοποιείται η επιλογή προγραμματισμού Α/Β. Πατήστε το + ωσότου προβληθεί η Επιλογή 1 και χρησιμοποιήστε τα Λ και Τ για επιλογή της απαιτούμενης ρύθμισης.
Ρύθμιση 0 Απενεργοποιημένη, η μονάδα λειτουργεί ως 5+2
Ρύθμιση 1	Ενεργοποιημένη: ενεργοποιεί τον προγραμματισμό Α/Β

Επιλογή 2 – Ενεργοποιεί/Απενεργοποιεί τον εξελιγμένο προγραμματισμό (Επιλογή 41 ή/και 61 ρυθμισμένη στη ρύθμιση 7 ημερών)
Αυτή η επιλογή ενεργοποιεί ή απενεργοποιεί τη λειτουργία Advanced Copy (Εξελιγμένης αντιγραφή). Πατήστε το + ωσότου προβληθεί η επιλογή 2 και χρησιμοποιήστε τα Λ και Τ για επιλογή της απαιτούμενης ρύθμισης.
Ρύθμιση 0	Εξελιγμένη αντιγραφή απενεργοποιημένη (τρόπος λειτουργίας τυπικής αντιγραφής)
Ρύθμιση 1 Ε	ξελιγμένη αντιγραφή ενεργοποιημένη

Επιλογή 3 – Κανόνες ρολογιού ημερολογίου
Έτσι τίθενται οι κανόνες που ακολουθεί το αυτόματο ρολόι ημερολογίου για τον υπολογισμό των αλλαγών μεταξύ της θερινής και της χειμερινής ώρας. Πατήστε το + ωσότου προβληθεί η Επιλογή 3 και χρησιμοποιήστε τα Λ και V για επιλογή της απαιτούμενης ρύθμισης
Ρύθμιση 0 Απενεργοποιημένη.
Ρύθμιση 1	Μη αυτόματη: ο χρήστης πρέπει να κάνει αλλαγή χρησιμοποιώντας το + για αύξηση και – για μείωση του προβαλλόμενου χρόνου.
Ρύθμιση 2 Ευρωπαϊκοί κανόνες. (εργοστασιακή ρύθμιση)
Ρύθμιση 3 Κανόνες Η.Π.Α. (2007 και εξής)
Ρύθμιση 4 Κανόνες Η.Π.Α. (πριν το 2007)
Επιλογή 4 - Απόκλιση ζώνης ώρας
Αυτό το χαρακτηριστικό επιτρέπει την καθιέρωση της ζώνης ώρας και διορθώνει την προβολή της ώρας. Πατήστε το + ωσότου προβληθεί η Επιλογή 4 και χρησιμοποιήστε τα Λ και Τ για επιλογή της απαιτούμενης ρύθμισης
Ρύθμιση 0	Μοντέλα του Ην. Βασιλείου: αυτό το χαρακτηριστικό θα πρέπει να παραμείνει στην εργοστασιακή ρύθμιση, που είναι 0.
Ρύθμιση 1	Πρότυπα χρόνου κεντρικής Ευρώπης: αυτό το χαρακτηριστικό θα πρέπει να παραμείνει στην εργοστασιακή ρύθμιση, που είναι +1:00.
-12 ώρες +14 ώρεςΓια τον υπόλοιπο κόσμο: χρησιμοποιήστε τα πλήκτρα Λ και Τ για την επιλογή της απόκλισης από την Παγκόσμια ώρα (GMT) που ισχύει για την τοποθεσία όπου έχει τοποθετηθεί ο θερμοστάτης.

Επιλογή 10 – Ρύθμιση τρόπου λειτουργίας παγετού/θερμοστάτη
Αυτό το χαρακτηριστικό επιτρέπει τη ρύθμιση της θερμοκρασίας του προεπιλεγμένου τρόπου λειτουργίας παγετού/θερμοστάτη. Πατήστε το + ωσότου προβληθεί η Επιλογή 10 και χρησιμοποιήστε τα Λ και Τ για επιλογή της απαιτούμενης ρύθμισης.	50 ^r
5-40°C – Η εργοστασιακή ρύθμιση είναι 5°C, αλλά μπορεί να αλλαχθεί σε οποιαδήποτε τιμή μεταξύ 5-40°C.

Επιλογή 11 - Μέθοδος έναρξης λειτουργίας
Ο θερμοστάτης σας μπορεί να εκκινήσει το σύστημα με τρεις διαφορετικούς τρόπους. Πατήστε το + ωσότου προβληθεί η Επιλογή 11 και χρησιμοποιήστε τα Λ και Χ για επιλογή της απαιτούμενης ρύθμισης.
Ρύθμιση 0	Κανονική: Η Θέρμανση ενεργοποιείται ή απενεργοποιείται στους προγραμματισμένους χρόνους.
Ρύθμιση 1	Βελτιωμένη έναρξη λειτουργίας (OSC) (ή Ρύθμιση άνεσης): Σας επιτρέπει να προγραμματίζετε το χρόνο στον οποίο θα θέλετε η θερμοκρασία να φθάσει στην επιλεγμένη τιμή. Στη συνέχεια, ο θερμοστάτης υπολογίζει πόσο χρόνο πριν θα ενεργοποιηθεί η Θέρμανση. Αυτή η ρύθμιση ποικίλλει ανάλογα με τις καιρικές συνθήκες από μέγιστο χρόνο 120 λεπτών έως 0 λεπτά πριν από την προγραμματισμένη ώρα συμβάντος. Αυτή η ρύθμιση πρέπει να χρησιμοποιείται μαζί με την επιλογή 12 προκειμένου να προσδιοριστεί η καλύτερη ρύθμιση για το κτίριο στο οποίο έχει εγκατασταθεί η μονάδα.
Ρύθμιση 2	Έναρξη λειτουργίας με καθυστέρηση (ή Οικονομική ρύθμιση): Αυτή είναι εναλλακτική ρύθμιση του OSC. Ρυθμίζει τους χρόνους συμβάντων με τον κανονικό τρόπο, λαμβάνοντας υπ' όψη τον χρόνο που χρειάζεται το κτίριο για να θερμανθεί μια μέση ημέρα. Ο θερμοστάτης παρακολουθεί το χρόνο έναρξης λειτουργίας, τη πραγματική θερμοκρασία και την επιθυμητή θερμοκρασία και καθυστερεί την έναρξη λειτουργίας της Θέρμανσης, εάν η πραγματική θερμοκρασία προσεγγίζει την προγραμματισμένη θερμοκρασία.

Επιλογή 12 – Ρύθμιση προθέρμανσης βελτιωμένης έναρξης λειτουργίας (Επιλογή 11 ρυθμισμένη στο 1)

Πατήστε το + ωσότου προβληθεί η Επιλογή 12, χρησιμοποιήστε το Λ και το V για να επιλέξετε την απαιτούμενη ρύθμιση (ενεργοποιείται μόνον όταν η Επιλογή 11 έχει ρυθμιστεί στο 1).

0:15 12

Ο χειρισμός βελτιωμένης έναρξης λειτουργίας πρέπει να προσαρμοστεί ανάλογα με τα ενεργειακά χαρακτηριστικά του κτιρίου. Χρησιμοποιήστε τα πλήκτρα Λ και Τ για να επιλέξετε την απαιτούμενη περίοδο προθέρμανσης. Ο παρακάτω πίνακας υποδεικνύει τις τυπικές ρυθμίσεις.Εάν η θερμοκρασία στο κτίριο δεν αποκατασταθεί εγκαίρως, αυξήστε τη ρύθμιση σε βήματα των 15 λεπτών καθημερινά, ωσότου εντοπιστεί η σωστή ρύθμιση.Εάν η θερμοκρασία στο κτίριο αποκατασταθεί ενωρίτερα, μειώστε τη ρύθμιση σε βήματα των 15 λεπτών καθημερινά, ωσότου εντοπιστεί η σωστή ρύθμιση.
0:15	15 λεπτά, συστήματα με ζεστό αέρα, κτίριο με καλή μόνωση.
0:30	30 λεπτά, συστήματα με ζεστό αέρα, κτίριο με καλή μόνωση.
0:45	45 λεπτά, συστήματα με ζεστό αέρα, κτίριο με κακή μόνωση.
1:00	60 λεπτά, σύστημα καλοριφέρ, ελαφρύ, καλά μονωμένο κτίριο. (Εργοστασιακή ρύθμιση)
1:15	75 λεπτά, σύστημα καλοριφέρ, ελαφρύ κτίριο με μέτρια μόνωση.
1:30	90 λεπτά, σύστημα καλοριφέρ, κτίριο μέσου βάρους με κακή μόνωση.
1:45	105 λεπτά, σύστημα καλοριφέρ, βαρύ, καλά μονωμένο κτίριο.
2:00	120 λεπτά, σύστημα καλοριφέρ, βαρύ κτίριο με κακή μόνωση.

Επιλογή 13 – Ρύμιση Χειριστηρίου βελτιωμένης έναρξης λειτουργίας/Καθυστερημένης εκκίνησης συμβάντος(Επιλογή 11 ρυθμισμένη στο 2)

Ο έλεγχος Βελτιωμένης έναρξης λειτουργίας ή Καθυστερημένης εκκίνησης μπορεί να εφαρμοστεί στο συμβάν 1 ή σε κάθε συμβάν της ημέρας που απαιτεί υψηλότερη θερμοκρασία από το προηγούμενο. Πατήστε το + ωσότου προβληθεί η Επιλογή 13, χρησιμοποιήστε το Λ και το Τ για να επιλέξετε την απαιτούμενη ρύθμιση (ενεργοποιείται μόνον όταν η Επιλογή 11 έχει ρυθμιστεί στο 1 ή στο 2).

Ρύθμιση Ο Ισχύει μόνον για το πρώτο συμβάν της ημέρας.(Εργοστασιακή ρύθμιση)

Ρύθμιση 1 Ισχύει για το κάθε συμβάν της ημέρας που απαιτεί υψηλότερη θερμοκρασία σε σύγκριση με το προηγούμενο.

4.2 Επισκόπηση των χαρακτηριστικών που επιλέγονται από τον τεχνικό εγκατάστασης και τα οποία ενδεχομένως να επηρεάσουν τη λειτουργία του θερμοστάτη σας

Temperature range limitation (Όρια εύρους θερμοκρασίας)

Επιτρέπει στον τεχνικό εγκατάστασης να προγραμματίσει τόσο τα ανώτερα όσο και τα κατώτερα όρια της θερμοκρασίας. Ενδέχεται να περιορίζει το ανώτερο και το κατώτερο όριο θερμοκρασίας που μπορείτε να ορίσετε στο θερμοστάτη.

Temperature override limitation ('Ορια παράκαμψης θερμοκρασίας)

Επιτρέπει στον τεχνικό εγκατάστασης να περιορίζει τον αριθμό των βαθμών κατά τους οποίους μπορείτε να παρακάμψετε την προγραμματισμένη θερμοκρασία, ενώ επιτρέπει επίσης στον τεχνικό εγκατάστασης να ορίζει κανόνες σχετικά με το χρονικό διάστημα που μπορεί να παραμείνει σε ισχύ η παράκαμψη θερμοκρασίας.

Keyboard lock (Κλείδωμα πληκτρολογίου)

Επιτρέπει στον τεχνικό εγκατάστασης να κλειδώσει το πληκτρολόγιο, για να αποφευχθούν μη εξουσιοδοτημένες αλλαγές στις τιμές προγραμματισμού και τις παρακάμψεις των ορίων.

4.3 Χρονοδιακόπτης διαστημάτων σέρβις

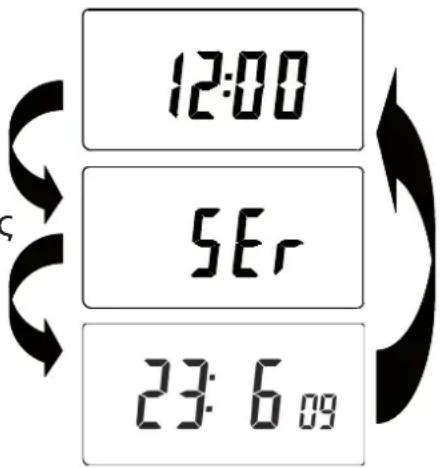

Ημερομηνία σέρβις

• Εάν το κτίριο είναι ενοικιασμένο, ο ιδιοκτήτης ενδέχεται, για λόγους ασφαλείας του δικτύου φυσικού αερίου, να έχει ζητήσει από τον τεχνικό εγκατάστασης να ρυθμίσει το χρονοδιακόπτη σέρβις.
• Εάν autóς έχει ρυθμιστεί, 28 ημέρες πριν από την ημερομηνία σέρβις θα αρχίσει να ακούγεται ένας ήχος προειδοποίησης καθημερινά, ακριβώς το μεσημέρι. Ο ήχος προειδοποίησης θα διαρκεί 10 δευτερόλεπτα και θα επαναλαμβάνεται κάθε μία ώρα,

ωσότου πατηθεί ένα κουμπί για να σταματήσει. Αφού σταματήσει, ο ήχος θα ακουστεί και πάλι την επομένη ημέρα το μεσημέρι.

- Εάν ο λέβητας δεν υποβληθεί σε σέρβις πριν από την καθορισμένη ημερομηνία, 28 ημέρες πριν από την ημερομηνία σέρβις θα αρχίσει να ακούγεται ένας ήχος προειδοποίησης καθημερινά, ακριβώς το μεσημέρι. Ο ήχος προειδοποίησης θα διαρκεί 1 λεπτό και θα επαναλαμβάνεται κάθε μία ώρα,

ωσότου πατηθεί ένα κουμπί για να σταματήσει. Αφού σταματήσει, ο ήχος θα ακουστεί και πάλι την επομένη ημέρα το μεσημέρι.

• Επιπλέον, όλες οι εντολές παράκαμψης και τα κουμπιά προγραμματισμού θα απενεργοποιηθούν και οι λειτουργίες Θέρμανσης και Ζεστού νερού ενδεχομένως να λειτουργούν για περιορισμένο χρονικό διάστημα κάθε ώρα.
• Ο τεχνικός εγκατάστασης μπορεί να ακυρώσει ή να επαναφέρει το χρονοδιακόπτη διαστημάτων σέρβις, ως μέρος της διαδικασίας σέρβις του λέβητα.
• Αυτό είναι ένα χαρακτηριστικό για την ασφάλεια του δικτύου φυσικού αερίου, το οποίο μπορεί να προσπελαστεί μόνον από τεχνικό εγκατάστασης.

4.4 Επαναφορά της μονάδας

Μερική επαναφορά: Πατήστε RESET (χρησιμοποιείται για την επανεκκίνηση του μικρο-υπολογιστή) εάν η οθόνη «παγώσει» για οποιονδήποτε λόγο. Αυτή η διαδικασία δεν επαναφέρει οποιοδήποτε πρόγραμμα, ρολόι ή ημερομηνία. Συνιστάται αυτό να γίνει τη στιγμή της εγκατάστασης.

Πλήρης επαναφορά χρήστη: Πατήστε το RESET, κρατώντας πατημένο το κουμπί PROG. Έτσι γίνεται επαναφορά των χρόνων των συμβάντων και οποιασδήποτε ρύθμισης Εξελιγμένου προγραμματισμού από το χρήστη, αλλά δεν γίνεται επαναφορά της ημερομηνίας ή της ώρας.

Πλήρης επαναφορά τεχνικού εγκατάστασης: Αυτή μπορεί να

γίνει μόνον από τον τεχνικό εγκατάστασης. Εκτός από τα παραπάνω, όλες οι ρυθμίσεις του Εξελιγμένου προγραμματισμου από τον τεχνικό εγκατάστασης επανέρχονται στις εργοστασιακές ρυθμίσεις, ωστόσο δεν γίνεται επαναφορά της ώρας, της ημερομηνίας και της ημερομηνίας σέρβις.

Ρυθμίσεις τεχνικού εγκατάστασης
Επιλογή Περιγραφή Ρύθμιση τεχνικού		εγκατάστασης
Επιλογή 30 Ρύθμιση του ανώτερου ορίου του εύρους θερμοκρασιών
Επιλογή 31 Ρύθμιση του κατώτερου ορίου του εύρους θερμοκρασιών
Επιλογή 32 Απενεργοποίηση (Off) στο κατώτερο όριο
Επιλογή 33 Ενεργοποίηση (On) στο ανώτερο όριο
Επιλογή 34 Επιλογή On/Off ή χρονο-αναλογική
Επιλογή 35 Ρύθμιση ώρας ολοκλήρωσης
Επιλογή 36 Ρύθμιση κανόνα παράκαμψης θερμοκρασίας
Επιλογή 37 Ρύθμιση χρονικής διάρκειας κανόνα παράκαμψης
Επιλογή 40 Αριθμός συμβάντων ανά (Θέρμανση)		ημέρα
Επιλογή 41 Τρόπος λειτουργίας (Θέρμανση)
Επιλογή 60 Αριθμός συμβάντων ανά ημέρα (Ζεστό νερό)
Επιλογή 61 Τρόπος λειτουργίας (Νερό)
Επιλογή 70 Κανόνες απενεργοποίησης πληκτρολογίου
Επιλογή 71 Κανόνες τυχαίας έναρξης λειτουργίας
Επιλογή 72 Κωδικός αναφοράς θέσης κατόχου
Επιλογή 73 Κωδικός αναφοράς θερμοστάτη κατόχου
Επιλογή 74 Μορφή ημερομηνίας για το ρολόι ημερολογίου
Επιλογή 80 Ενεργοποίηση/Απενεργοποίηση + hrs boost
Επιλογή 81 Απόκλιση βαθμονόμησης θερμοστάτη
Επιλογή 90 Ορισμός τύπου απομακρυσμένου αισθητήρα
Επιλογή 93 Ρύθμιση σημείου ρύθμισης αισθητήρα ορίων
Επιλογή 94 Διαμόρφωση τύπου ψηφιακού διακόπτη εισόδου

Ρυθμίσεις χρήστη
Επιλογή Περιγραφή Ρυθμίσεις χρήστη
Επιλογή 1 Ενεργοποίηση/απενεργοποίηση προγραμματισμού Α/Β
Επιλογή 2 Ενεργοποίηση/Απενεργοποίηση εξελιγμένου προγραμματισμού
Επιλογή 3 Κανονισμοί ρολογιού ημερολογίου
Επιλογή 4 Απόκλιση ζώνης ώρας
Επιλογή 10 Ρύθμιση τρόπου λειτουργίας παγετού/ θερμοστάτη
Επιλογή 11 Μέθοδος έναρξης λειτουργίας
Επιλογή 12 Ρύθμιση προθέρμανσης βελτιωμένης έναρξης λειτουργίας
Επιλογή 13 Ρύμιση Χειριστηρίου βελτιωμένης έναρξης λειτουργίας/Καθυστερημένης εκκίνησης συμβάντος

Guía del usuario
