Produkttype	Termostat til 2-rørssystemer med ventilatorfordamper
Mærke	Danfoss
Model	RET 230 HCW3
Mål (L x H x D)	110 x 90 x 40 mm
Strømforsyning	230 Vca ± 15 %, 50/60 Hz
Temperaturområde (varme)	5 til 30 °C
Skiftetemperatur (varme → køling)	> 30 °C (strømningstemperatur)
Skiftetemperatur (køling → varme)	< 16 °C (strømningstemperatur)
Relæudgange	2 x SPST, 3(1)A, 10-230 Vca, type 1B
Temperaturnøjagtighed	± 1 °C
Fabrikationsstandarder	EN 60730-2-9
Nominel stødspænding	2,5 kV
Kugleprøve	75 °C
Genbrugsniveau	Grad 2
Hovedfunktioner	Motorventilstyring, automatisk varme/køling skift, manuel ventilatorhastighedsvælger, stop/auto termostatvælger
DRC-kontakter	Til/Fra (tænd/sluk) eller Chrono (3 eller 6 cyklusser pr. time), Celsius/Fahrenheit
Installation	Anbefalet højde 1,5 m over gulvet, afstand 50 mm over og 100 mm under, af en kvalificeret elektriker
Lås/begrænsning af skala	Blokeringsfjedre på bagsiden af knappen
Vedligeholdelse og rengøring	Rengør med en blød, tør klud; brug ikke slibemidler eller opløsningsmidler
Sikkerhed	Installation må kun udføres af en kvalificeret elektriker; følg gældende IEEE ledningsregulativer

Ofte stillede spørgsmål - RET 230 HCW3 DANFOSS

Hvordan installerer jeg termostaten RET 230 HCW3?

Fjern først vægpladen. Fastgør den i 1,5 m højde over gulvet, med en afstand på 50 mm over og 100 mm under. Fastgør rørføleren på fremløbsrøret ved hjælp af den medfølgende klemme. Sørg for, at der konstant strømmer vand rundt om føleren (en bypass-may be nødvendig). Tilslut ledningerne i henhold til diagrammet og indstil DRC-kontakterne, før termostaten monteres igen.

Hvordan skifter jeg fra varme til køling?

Skiftet er automatisk: Hvis fremløbstemperaturen overstiger 30 °C, fungerer termostaten i varmetilstand; hvis den er under 16 °C, fungerer den i køletilstand.

Hvad er det justerbare temperaturområde?

Temperaturområdet for varme er 5 til 30 °C. For køling er området ikke eksplicit angivet, men termostaten aktiverer kølingstilstand, når fremløbstemperaturen er under 16 °C.

Hvordan konfigurerer jeg DRC-kontakterne bagpå?

Før termostaten monteres igen, indstil kontakterne:
• Kontakt 4: Til/Fra (tænd/sluk) eller Chrono (proportional tilstand til varme).
• Kontakt 3 (hvis kontakt 4 er på Chrono): 3 cyklusser af 20 min eller 6 cyklusser af 10 min pr. time.
• Kontakt 2: Celsius (°C) eller Fahrenheit (°F) skala.
• Kontakt 1: ikke i brug.

Hvad gør jeg, hvis termostaten ikke fungerer korrekt?

Prøv at nulstille mikroprocessoren: Fjern skalaens knap og brug en ikke-metallisk genstand (f.eks. en tændstik) til at trykke på nulstillingsknappen, der er forsænket under skalaen. Kontrollér også ledninger og DRC-kontakter.

Hvordan låser eller begrænser jeg indstillingsområdet?

Drej skalaen til 3, fjern knappen, og placer derefter blokeringsfjederen på bagsiden af skalaen i den ønskede position. Sæt knappen på igen, så tallet 3 er på linje med mærket på huset.

Hvad er termostatens mål?

Målene er: bredde 110 mm, højde 90 mm, dybde 40 mm.

Hvilken strømforsyning kræves?

Strømforsyningen er 230 Vca ± 15 %, 50/60 Hz.

Er termostaten kompatibel med kølesystemer?

Ja, den styrer varme og køling via relæudgange. Skiftet mellem de to tilstande er automatisk baseret på fremløbstemperaturen.

Hvordan rengør jeg termostaten?

Brug en blød, tør klud. Brug ikke slibemidler, opløsningsmidler eller flydende rengøringsmidler, da de kan beskadige enheden.

BRUGSANVISNING RET 230 HCW3 DANFOSS

Instruktions vejledning Brugervejleding

Instruktionsvejledning 35-41 Brugervejleding 42

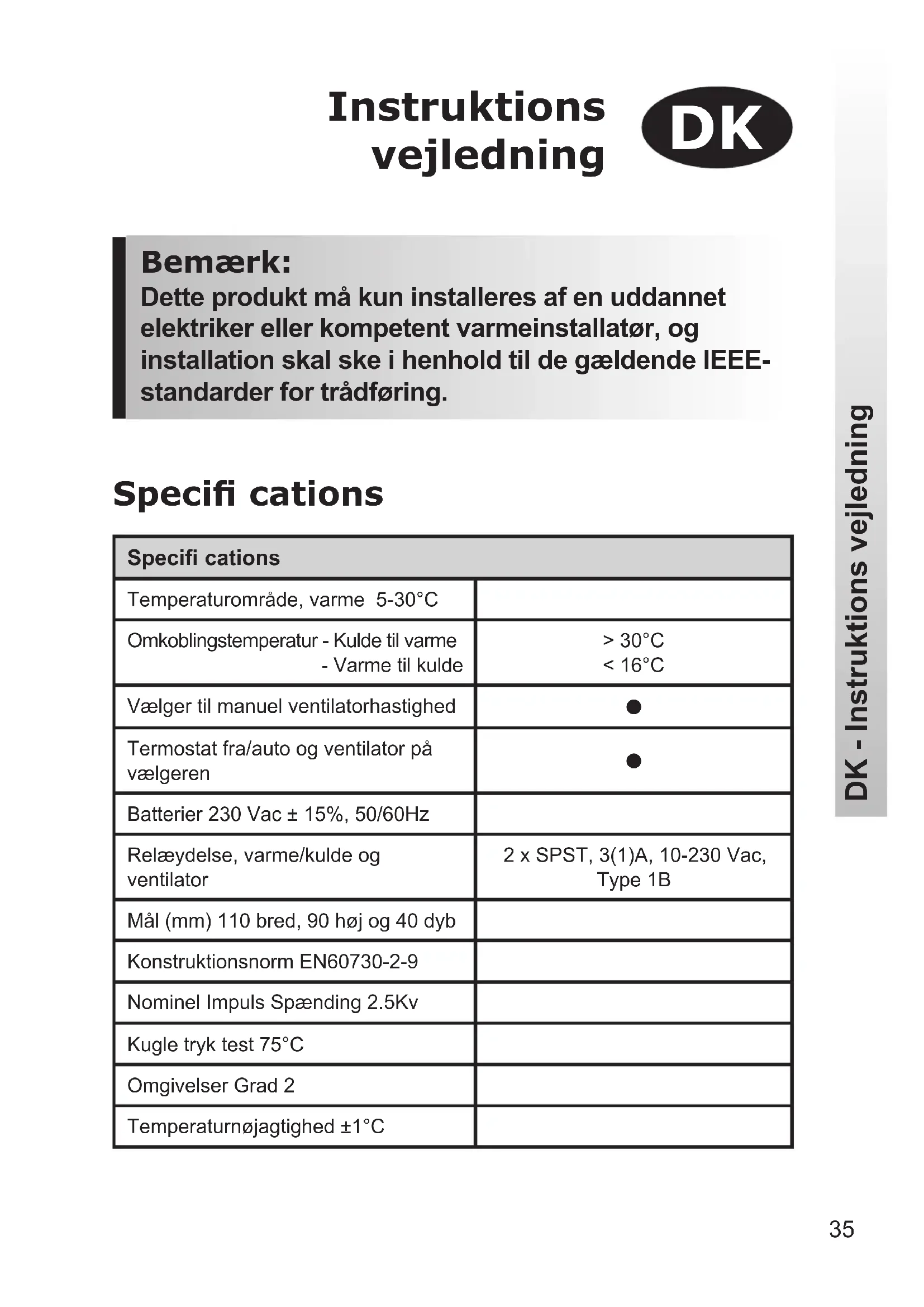

Instruktionsvejledning

Bemaerk:

Dette produit på kun installereres af en uddannetelektriker eller kompetent varmeinstallator, oginstallation skal ske i henhold til de gældende IEEE-standarder for tradføring.

Specifications

Specifi cations
Temperaturområde, varme 5-30°C
Omkoblingstemperatur - Kulde til varme - Varme til kulde	>30°C <16°C
Vælger til manuel ventilatorhastighed	●
Termostat fra/auto og ventilator på vælgeren	●
Batterier 230 Vac ± 15%, 50/60Hz
Relæydelse, varme/kulde og ventilator	2 x SPST, 3(1)A, 10-230 Vac, Type 1B
Mål (mm) 110 bred, 90 hj og 40 dyb
Konstruktsnorm EN60730-2-9
Nominel Impuls Spænding 2.5Kv
Kugle tryk test 75°C
Omgivelser Grad 2
Temperaturnøjagtighed ±1°C

Produktoversigt

Termostaten er udviklet til brug i systemer, der er udstyret med ventilationskonvektorer med et centralt omskiftningsystem med 2 rør. Termostaten styrer en motoriseret ventil, som ved opvarmning Åbnes,ningar for varme, og ved afkøling Åbnes,ningar for kulde.

Omskiftningen fra varme til kulde opnås automatisk ved, at temperaturen i fremløbsrøret males. Hvis fremløbstemperaturen overstiger 30^ , fungerer termostaten som opvarmningstermostat, og hvis fremløbstemperaturen er lavere end 16^ , fungerer termostaten som afkølingstermostat.

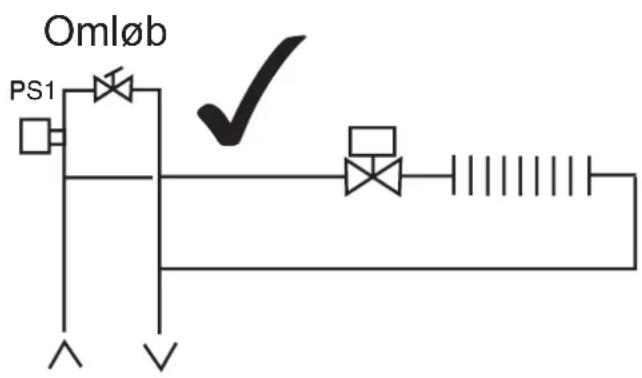

Vigtigt: Det er vigtigt, at det kredsløb, som rørsensoren er placeret i,/DDke er lukket af, og at der hele tiden cirkulerer vand forbi sensoren. Det kan gore det ndvendigt at montere en bypass ventil mellem fremløb og retur i enden af hvert kredsløb.

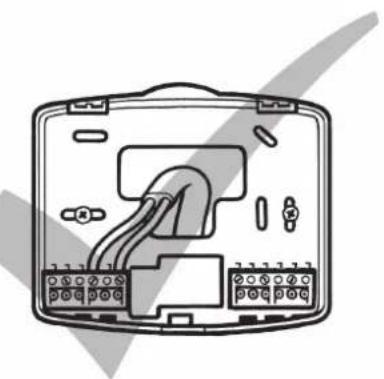

Vejledning

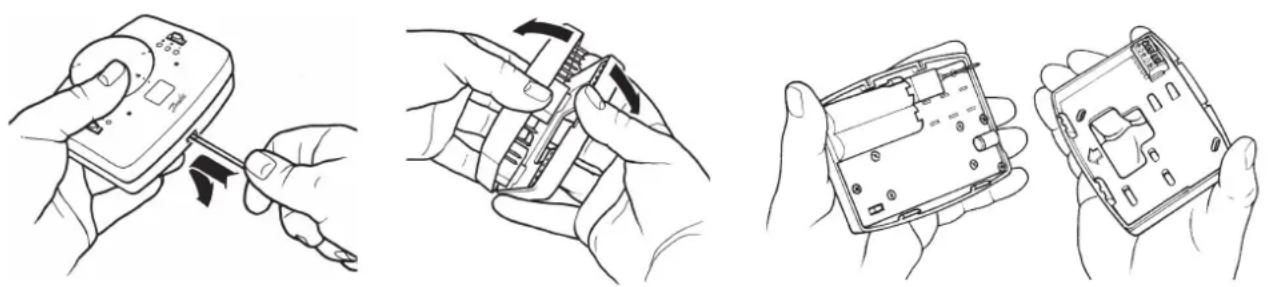

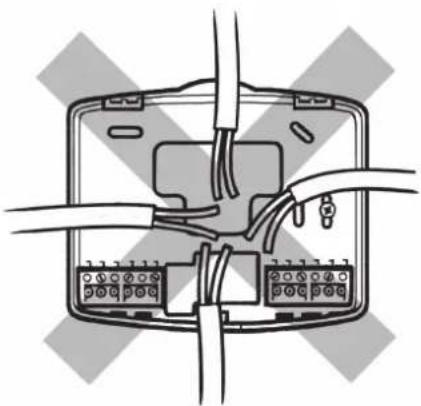

Fjern foprst vægpladen bag på encheden

For at kinne montere indstiksmodulet skal der i overste venstre hjørne af vægpladen��e en afstand pa mindst 50~mm over vægpladen og 100 mm under vægpladen.

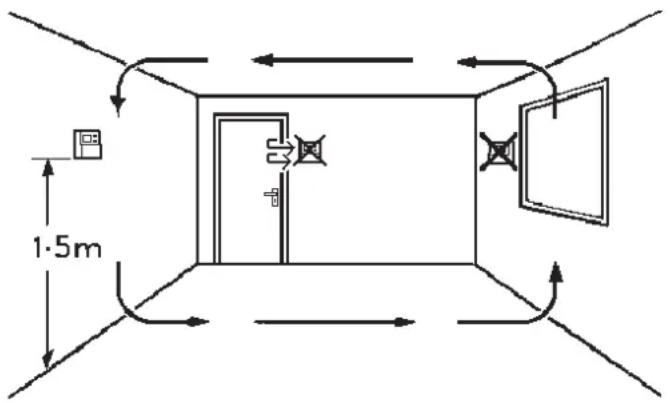

Monter den i en højde på ca. 1,5 m fra gulvet væk fra lufttræks- eller varmekilder sasom radiatorer, aben ild aller direkte sollys.

Monter rørsensoren på gennemstrømningsrøret ved hjælp af den medfølgende fastspændingsrem.

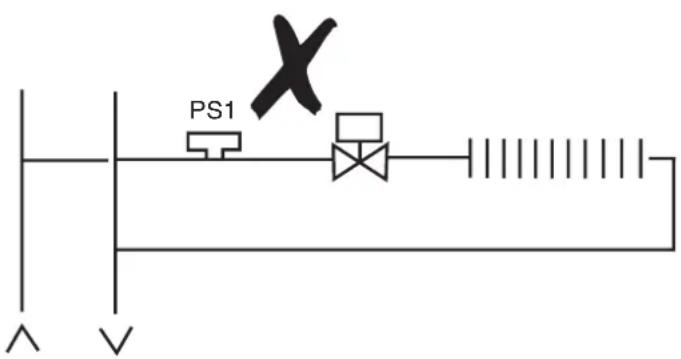

Vigtigt: Det er vigtigt, at det kredsløb, som rørsensoren er placeret i, ikke er lukket af, og at der—hele tiden cirkulerer vand forbi sensoren. Det kanGXre det nødvendigt at montere en bypass ventil mellem fremløb og retr i enden af hvert kredsløb.

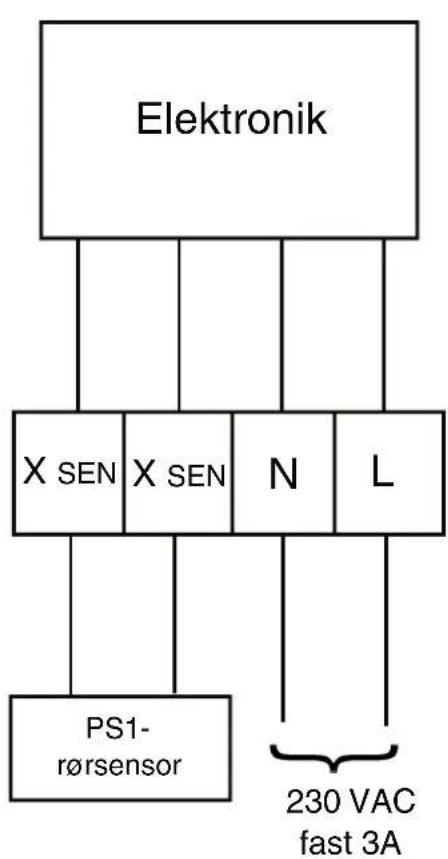

Ventilationskonvektor med 2 rør

Bemaerk:

Hvis VARME/KULDEVENTILATOR-effekten er 230 V, skal klemmerne L - COM forbinds

Aktiveringsinstruktioner

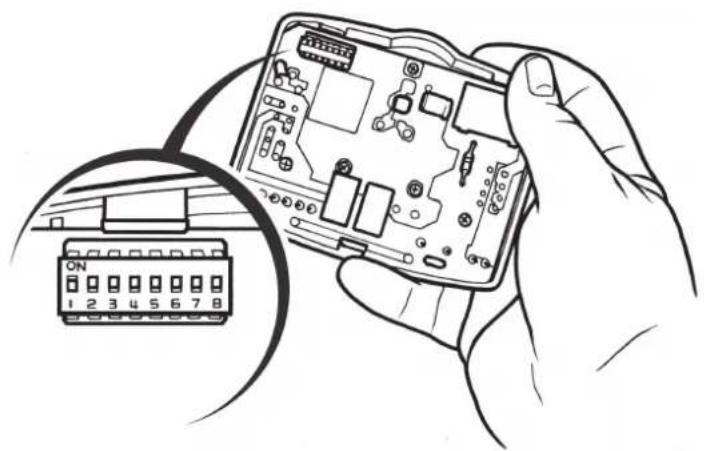

Før termostaten monteres på vægpladen igen, skal DIL-kontakterne bag på encheden indstilles til den ønskede indstilling.

DIL-kontaktindstellinger, vist i fabriksindstillingen.

Sw On

4	TIL/FRA			CHRONO
3	CHRONO 6			CHRONO 3
2	°C			°F
1

DIL-kontaktbeskrivelser

Kontakt 4: Hvis den er indstillet til On/Off, körer bäde varme- og kuldefunktionen i on/off-tilstand. Hvis den er indstillet til Chrono, körer bäde varme- og kuldefunktionen i tidsmæssigt proportional tilstand.

Kontakt 3: Kun aktiv, hvis kontakt 4 er indstillet til Chrono. Denne kontakt bestemmer antallet af kredsløb pr. time, som termostaten pålægger systemet. Valgmulighederne er tre kredsløb á 20 minutter eller seks kredsløb á 10 minutter

Kontakt 2: Giver mulighed for at vælge mellem Celsius erller Fahrenheit

Kontakt 1: Bruges/DDne model

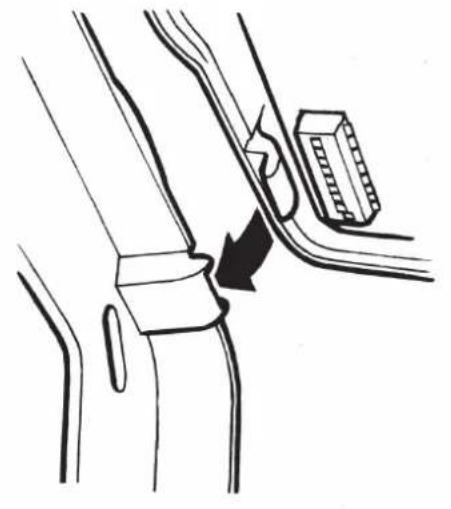

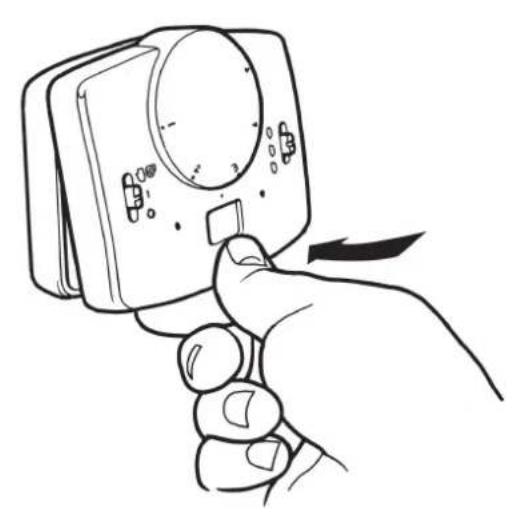

Montering af termostaten på vægpladen

For at montere termostaten på vægpladen, skal tapperne oven på termostaten rettes ind med abningerne i vægpladen, og termostaten skal hængsles fast. Dette gores ved at trykke godt til for at fæstne holderen til vægpladen.

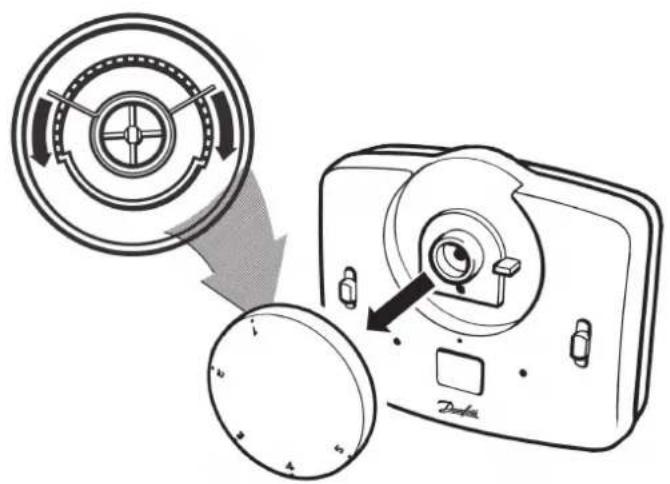

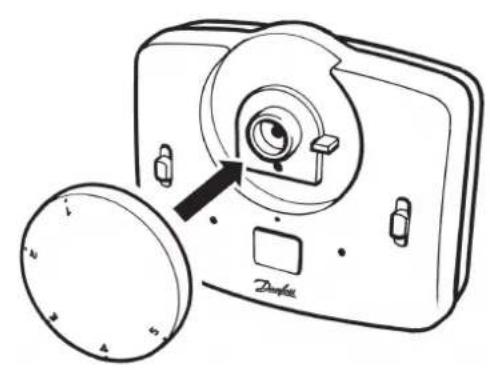

Låsning og begrænsning

For at lase aller begrænse indstellingsområdet skal indstellingshjulet drejes til 3 og knappen fjernes.
Placer lasefjedrene bag pa indstillingshjulet i den onske de position, og monter grebet igen, idet du sikrer dig, at tallet 3 pa indstillingshjulet er rettet ind med mærket pa etuiet.

DK - Brugervejleding

Bemerk: Skulle det af en ell er anden arsig blive ndvendigt at nulstille mikroprocessoren, er der en nulstillingsknap under indstellingsjulet. Brug en nikke-metallisk genstand, f.eks. en taendstik, til at trykke pa den nedsaenkede knap.
