Tipo de producto	Termostato para sistemas de 2 tubos con evaporador de ventilación forzada
Marca	Danfoss
Modelo	RET 230 HCW3
Dimensiones (L x A x P)	110 x 90 x 40 mm
Alimentación	230 Vca ± 15 %, 50/60 Hz
Rango de temperatura (calefacción)	5 a 30 °C
Temperatura de conmutación (calefacción → refrigeración)	> 30 °C (temperatura de flujo)
Temperatura de conmutación (refrigeración → calefacción)	< 16 °C (temperatura de flujo)
Salidas de relé	2 x SPST, 3(1)A, 10-230 Vca, tipo 1B
Precisión de temperatura	± 1 °C
Normas de fabricación	EN 60730-2-9
Tensión de choque nominal	2,5 kV
Ensayo a la bola	75 °C
Nivel de reciclaje	Grado 2
Funciones principales	Control de válvula motorizada, conmutación automática calefacción/refrigeración, selector de velocidad de ventilador manual, selector parada/auto termostato
Interruptores DRC	Encendido/Apagado (todo o nada) o Crono (3 o 6 ciclos por hora), Celsius/Fahrenheit
Instalación	Altura recomendada 1,5 m del suelo, espacio de 50 mm por encima y 100 mm por debajo, por electricista calificado
Bloqueo / limitación del dial	Resortes de bloqueo en la parte trasera del botón
Mantenimiento y limpieza	Limpiar con un paño suave y seco; no usar productos abrasivos ni disolventes
Seguridad	Instalación reservada a electricista calificado; respetar las regulaciones de cableado IEEE vigentes

Preguntas frecuentes - RET 230 HCW3 DANFOSS

¿Cómo instalar el termostato RET 230 HCW3?

Retire primero la placa mural. Fíjela a 1,5 m del suelo, con un espacio de 50 mm por encima y 100 mm por debajo. Fije el sensor de tubería en el tubo de flujo usando la abrazadera suministrada. Asegúrese de que el agua circule permanentemente alrededor del sensor (puede ser necesario un grifo de derivación). Conecte los cables según el esquema y coloque los interruptores DRC antes de volver a montar el termostato.

¿Cómo cambiar del modo calefacción al modo refrigeración?

La conmutación es automática: si la temperatura del tubo de flujo supera los 30 °C, el termostato funciona en calefacción; si es inferior a 16 °C, funciona en refrigeración.

¿Cuál es el rango de temperatura ajustable?

El rango de temperatura para calefacción es de 5 a 30 °C. Para refrigeración, el rango no está explícitamente indicado, pero el termostato se activa en modo refrigeración cuando la temperatura de flujo es inferior a 16 °C.

¿Cómo configurar los interruptores DRC en la parte trasera?

Antes de volver a montar el termostato, ajuste los interruptores:
• Interruptor 4: Encendido/Apagado (modo todo o nada) o Crono (modo proporcional para calefacción).
• Interruptor 3 (si el interruptor 4 está en Crono): 3 ciclos de 20 min o 6 ciclos de 10 min por hora.
• Interruptor 2: escala Celsius (°C) o Fahrenheit (°F).
• Interruptor 1: no utilizado.

¿Qué hacer si el termostato no funciona correctamente?

Intente reiniciar el microprocesador: retire el botón del dial y use un objeto no metálico (ej. cerilla) para presionar el botón de reinicio empotrado debajo del dial. Verifique también el cableado y los interruptores DRC.

¿Cómo bloquear o limitar el rango de ajuste?

Gire el dial a 3, retire el botón, luego coloque los resortes de bloqueo en la parte trasera del dial en la posición deseada. Vuelva a montar el botón alineando el número 3 con la marca en la carcasa.

¿Cuáles son las dimensiones del termostato?

Las dimensiones son: ancho 110 mm, alto 90 mm, espesor 40 mm.

¿Cuál es la alimentación requerida?

La alimentación es de 230 Vca ± 15 %, 50/60 Hz.

¿El termostato es compatible con sistemas de refrigeración?

Sí, controla la calefacción y la refrigeración a través de salidas de relé. La conmutación entre ambos modos es automática según la temperatura del tubo de flujo.

¿Cómo limpiar el termostato?

Use un paño suave y seco. No use productos abrasivos, disolventes ni limpiadores líquidos, ya que podrían dañar el aparato.

MANUAL DE USUARIO RET 230 HCW3 DANFOSS

Instrucciones de instalación Instrucciones del usuario

Instrucciones de instalacion 27-33
Instrucciones del usuario 34

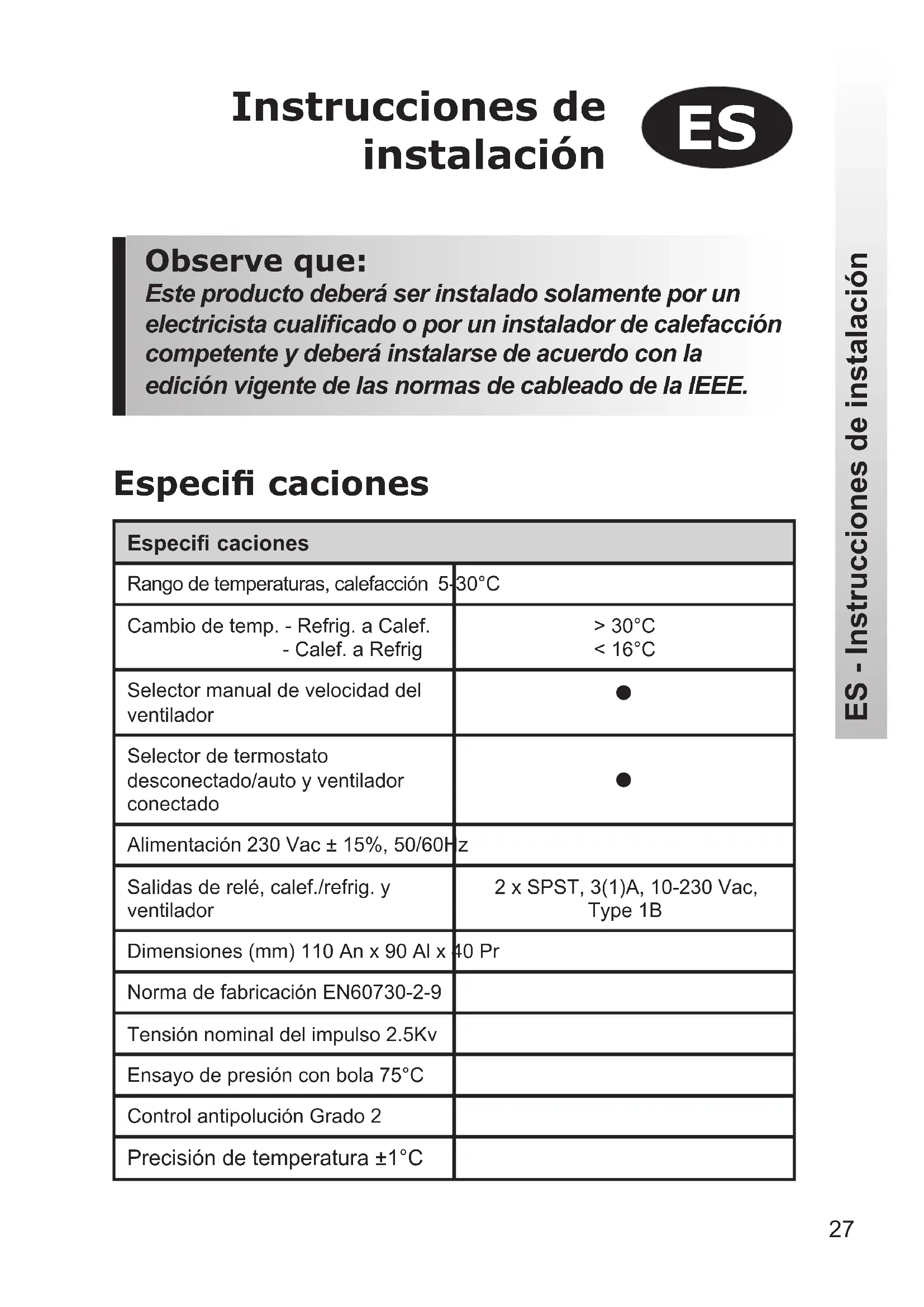

Instrucciones de instalación

Observe que:

Este produit deben ser instalado solamente por un electricistarialico o por un instalador de calefaction competente y deben instalarse de acuerdo con la edicion vigente de las normas de cableado de la IEEE.

Especifi caciones

Especifi@caciones
Rango de temperatas, calefacción 5-30°C
Cambio de temp. - Refrig. a Calef. - Calef. a Refrig	>30°C<16°C
Selector manual de velocidad del ventilador	●
Selector de termostato desconectado/auto y ventilador conectado	●
Alimentacion 230 Vac ± 15%, 50/60Hz
Salidas de relé, calef./refrig. y ventilador	2 x SPST, 3(1)A, 10-230 Vac, Type 1B
Dimensiones (mm) 110 An x 90 Al x 40 Pr
Norma de fabricacion EN60730-2-9
Tensión nominal del impulso 2.5Kv
Ensayo de presión con bola 75°C
Control antipolucón Grade 2
Precisión de temperatura ±1°C

Generalidades sobre el producto

El termostato hasido diseñado para ser utilisé en sistemas provistos de fan-coil servidos por un sistema central de cambio de 2 tuberías. El termostato controla el funcionaimiento de una valvula motorizada que, durante los periodos de calefacción, se abre cuando se requires calor y que, durante los periodos de refrigeración, se abre cuando se requires refrigeración.

Este cambio de calefacción a refrigeración se consigue automatistically midiendo la temperatura de la tuberia de impulsión. Si la temperatura de impulsion exceeds 30^ , el termostato funciona como uno de calefacción, si la temperatura de impulsion es inferior a 16^ , el termostato funciona como uno de refrigeración.

Nota importante: Es esencial que el circuito en que se encuesta el sensor de tuberia no está desconectado y que el agua circule continuamente afterwards del sensor. Esto puede requisir la instalacion de una valvula de derivacion entre el flujo y el returno delsystemal final de cada circuito.

Instalación

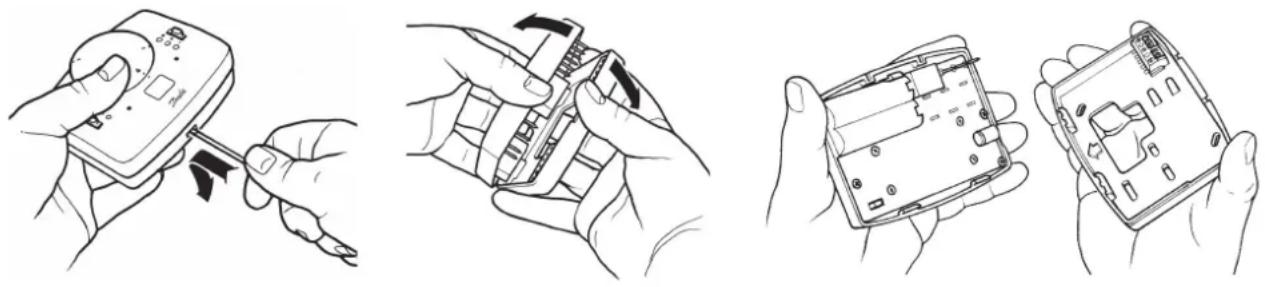

En primer lugar, quitar la placamural de la parte trasera de la unidad

Debe haber un espacio libre de al menos 50mm arriba y de 100mm abajo con el fi n de montar el modulo enchufable.

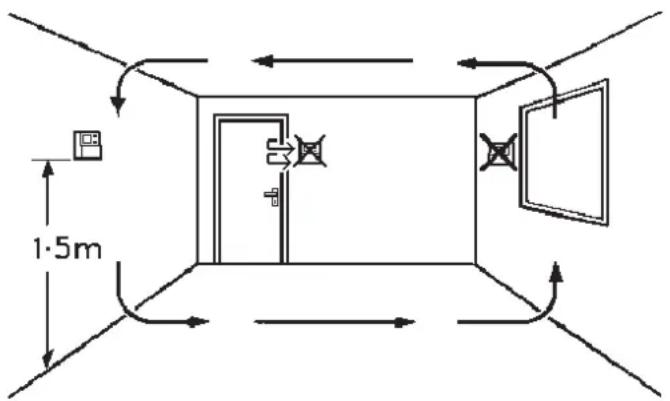

Montarlo a una alta de aproximadamente 1,5 m desde el suelo, lejos de corrientes de aire o de fuentes de calor tales como radiadores, fuegos descubiertos o rayos solares directos.

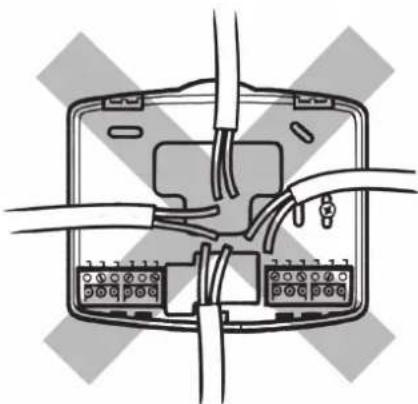

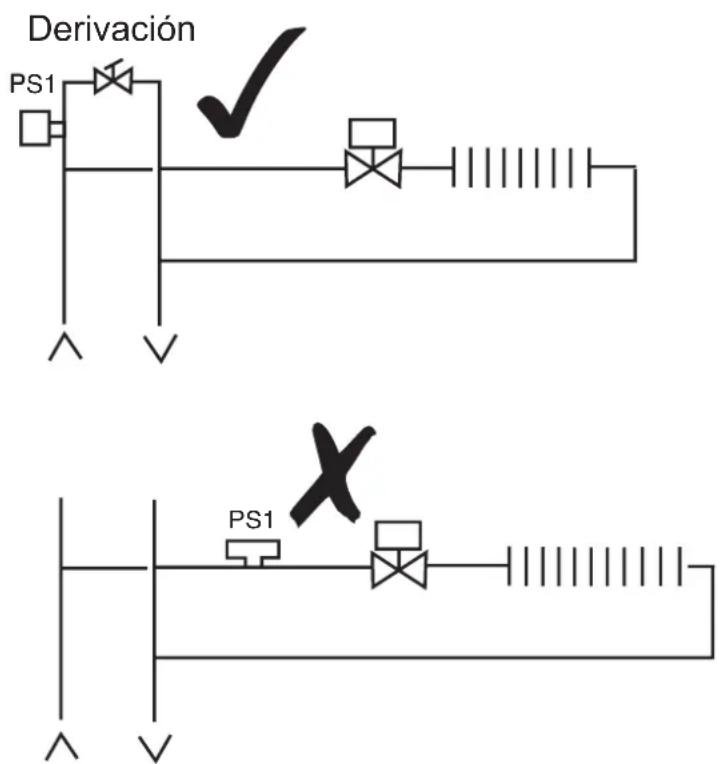

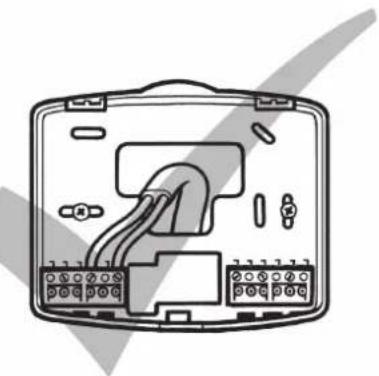

Situation del sensor de tuberia

Fije el sensor de tuberia a la tuberia de impulsión realizando la banda de unión que se suministra.

! Nota importante: Es esencial que el circuito en que se encuesta el sensor de tuberia no está desconectado y que el agua circule continuallyamente afterwards del sensor. Este pueda querir la instalacion de una valvula de derivacion entre el flujo y el returno del system al final de cada circuito.

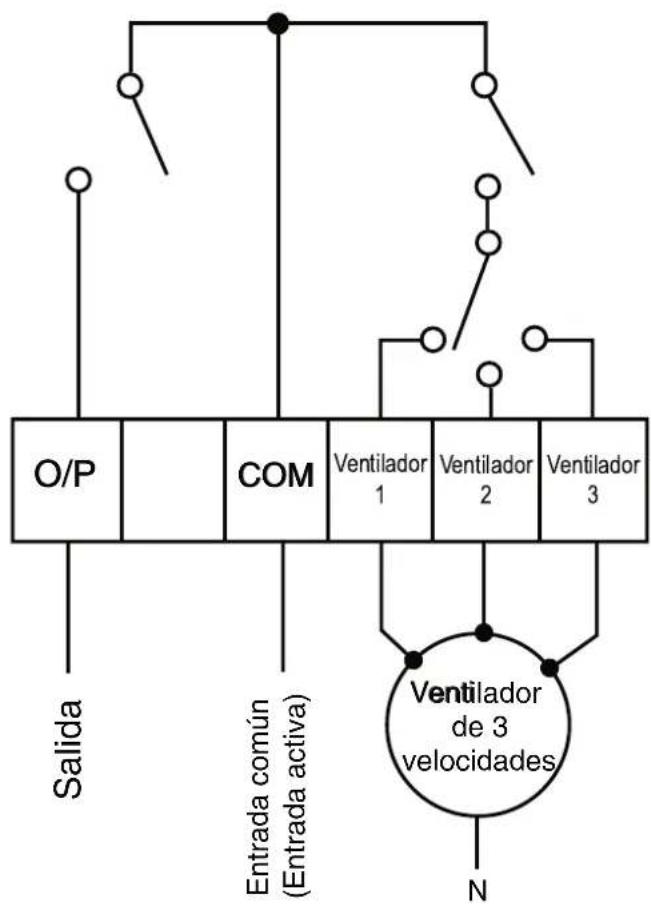

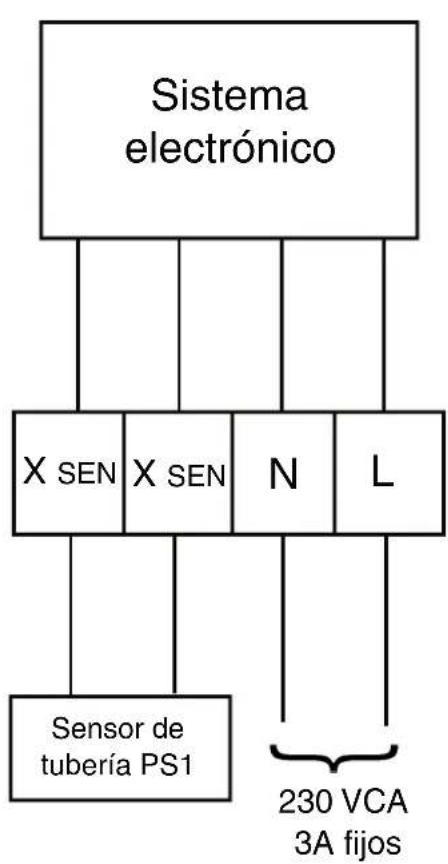

Aplicación como fan-coil de 2 tuberías

Nota:

Si lasidas HEAT/COOL/FAN (Calef/Refrig/Ventilador) son a 230V, conecte entre si los terminales L - COM

Instrucciones de puesta en marcha

Antes de reinstalar el termostato en la placac de pared, los interruptores DIL de la parte posterior de la unidad deben estar estasuestos en las posiciones deseadas.

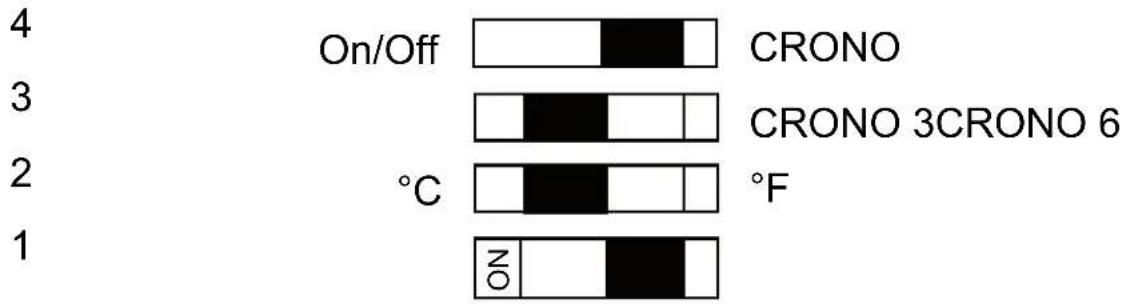

Oportunidades DIL, ilustrados en la posión establecida en fabrica.

Sw On

Descripción de los interruptores DIL

Interruptor 4: Si se pone en On/Off, funciona la calefacción y refrigeración en el modo On/Off. Si se pone en Crono, funciona la calefacción y refrigeración en el modo crono-proportional.

Interruptor 3: Sólo se activa si el interruptor 4 está:puesto en Crono. Este interruptor determina el número de ciclos por hora que el termostato hará trabajo al sistema; las-optiones son tres ciclos de 20 minu-tos o.SEIS ciclos de 10 Minutes

Interruptor 2: Permitte selectionar la escala de temperatura Celsius o Fahrenheit

Interruptor 1: No se usa en este Modelo

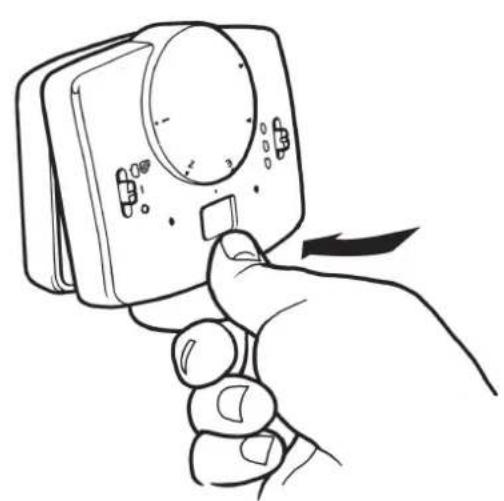

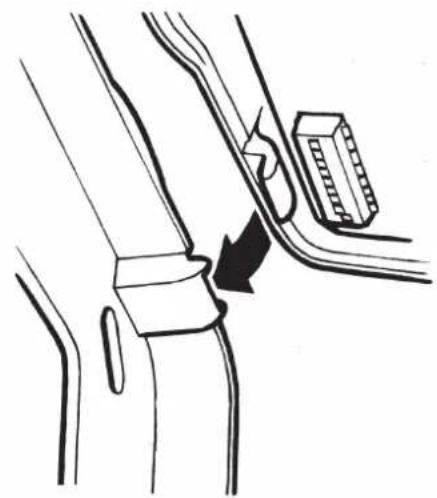

Montaje del termostato en la placà de pared

Para montar el termostato en la placá de pared, alinee las orejetas de la parte superior del termostato con las aberturas de la placá de pared y embisagre el termostato presionando fi rmidente hacer bajo para enganchar la presilla de seguridad en la placá de pared.

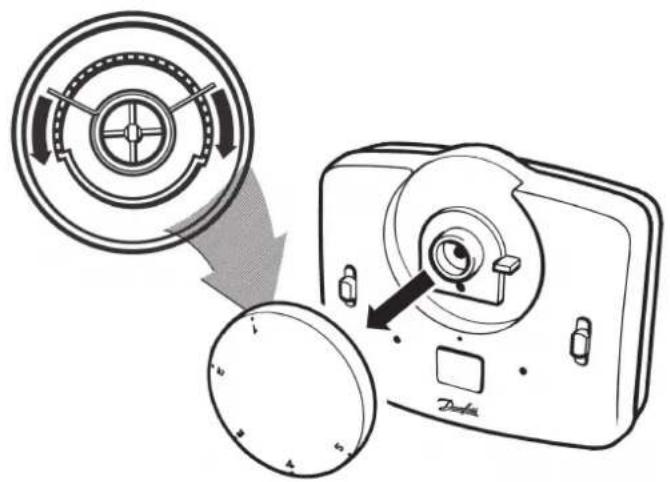

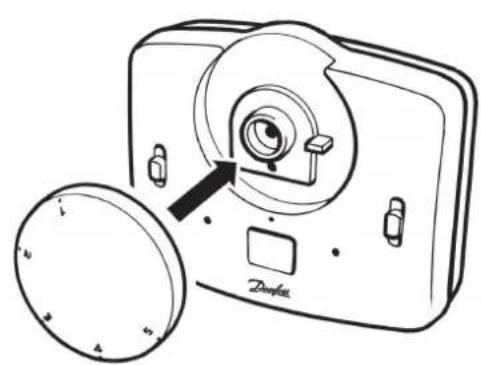

Bloqueary Limitar

Para bloquear o limitar el margen de ajuste, gire el cuadrante de ajuste a 3 y saque el botón.
Cologne los resorts de bloqueo de la parte posterior del cuadrante en la posicion deseada y vuelva a montar el boton cerciorandose de que el numero 3 del cuadrante queda alineado con lamarca de referencia de la caja.

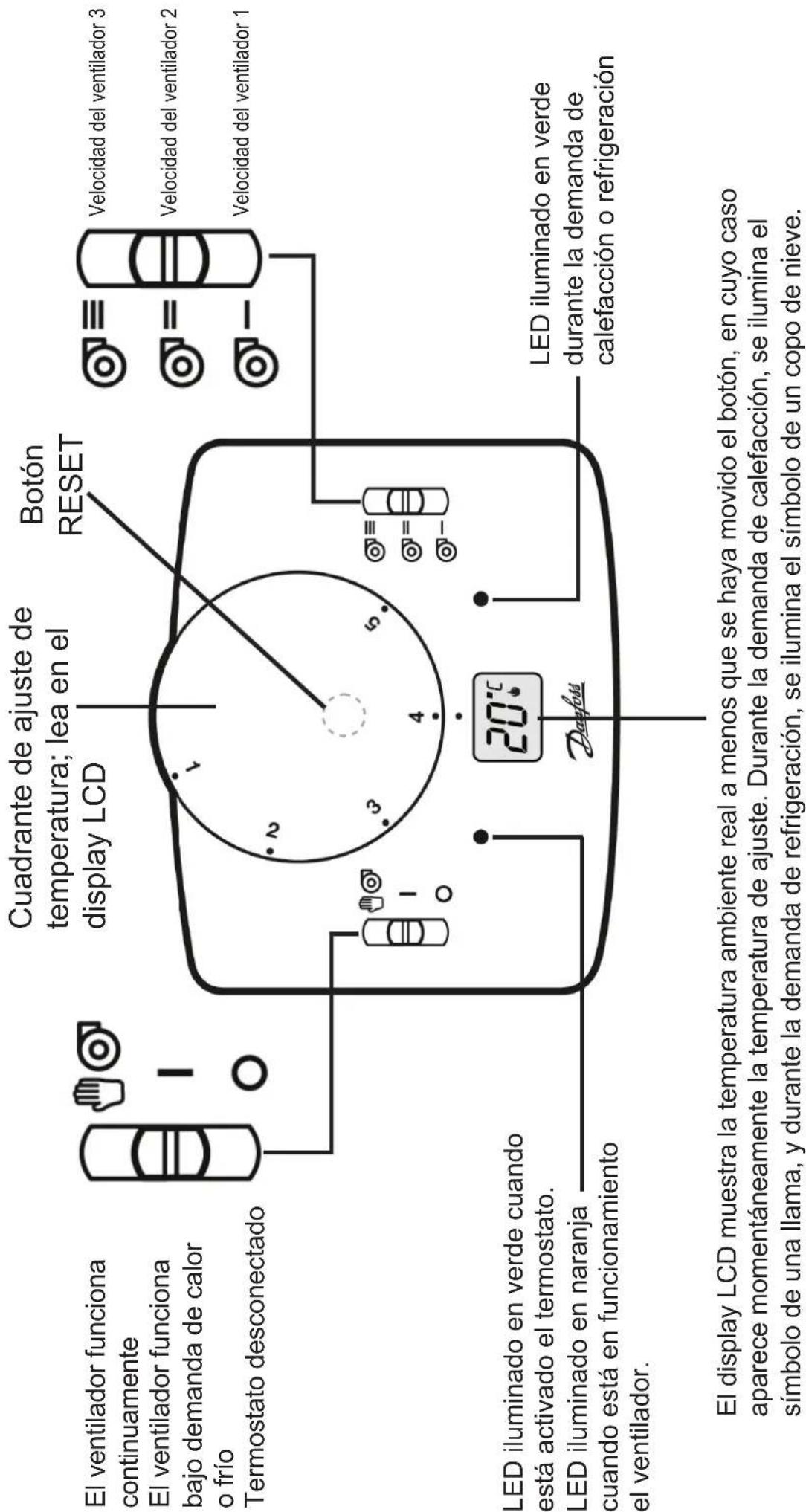

ES - Instrucciones de usuario

Note: Si fueranecessary reponer el microprocesador porequalquier razon,seutilizaraleboton de reposacion situado bajo el cuadrante deajuste.Useuna punta no metalica,porejemplo,una cerilla,para hacer presion sobreel boton embutido.
