MANUALE UTENTE RET 230 HCW3 DANFOSS

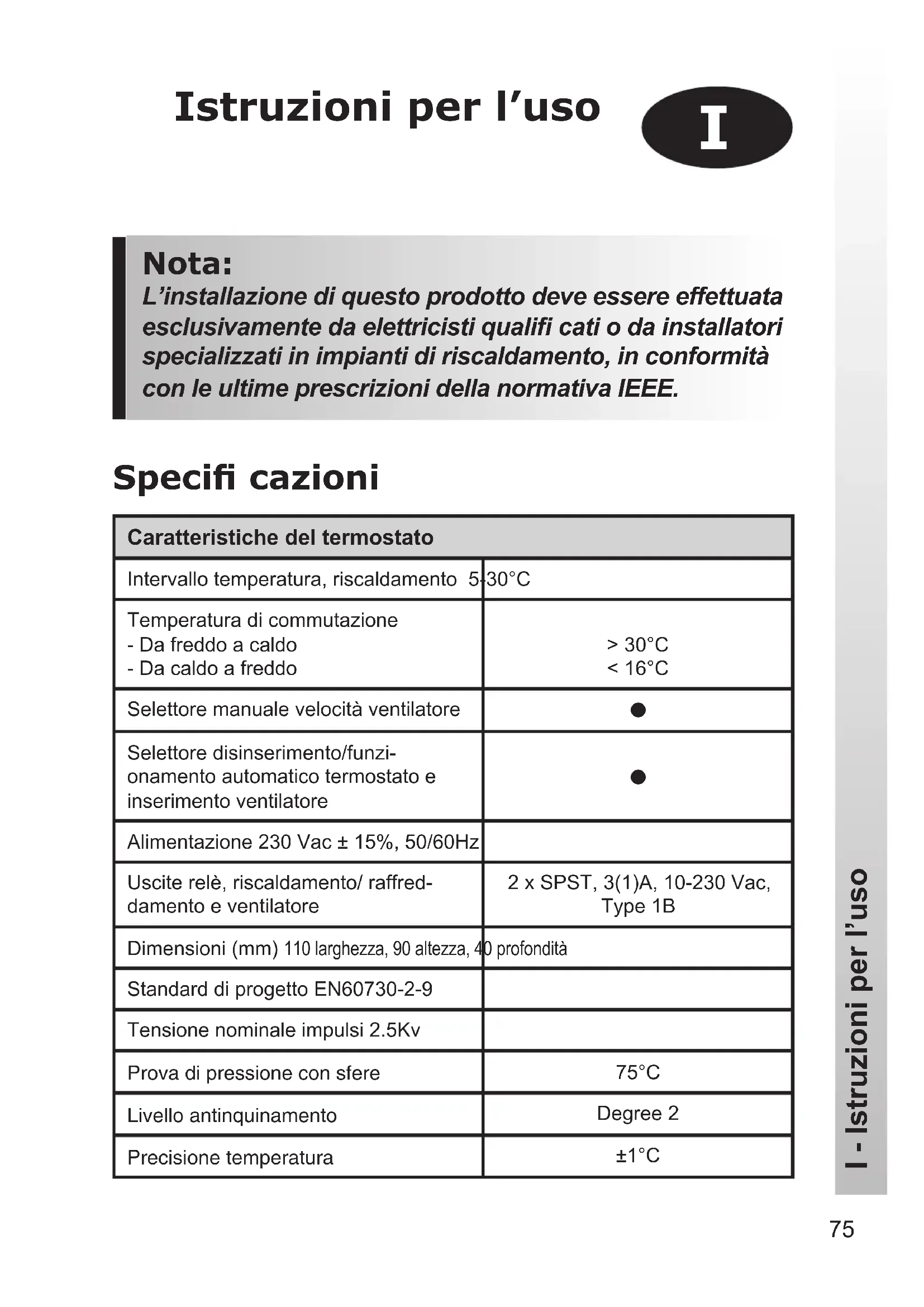

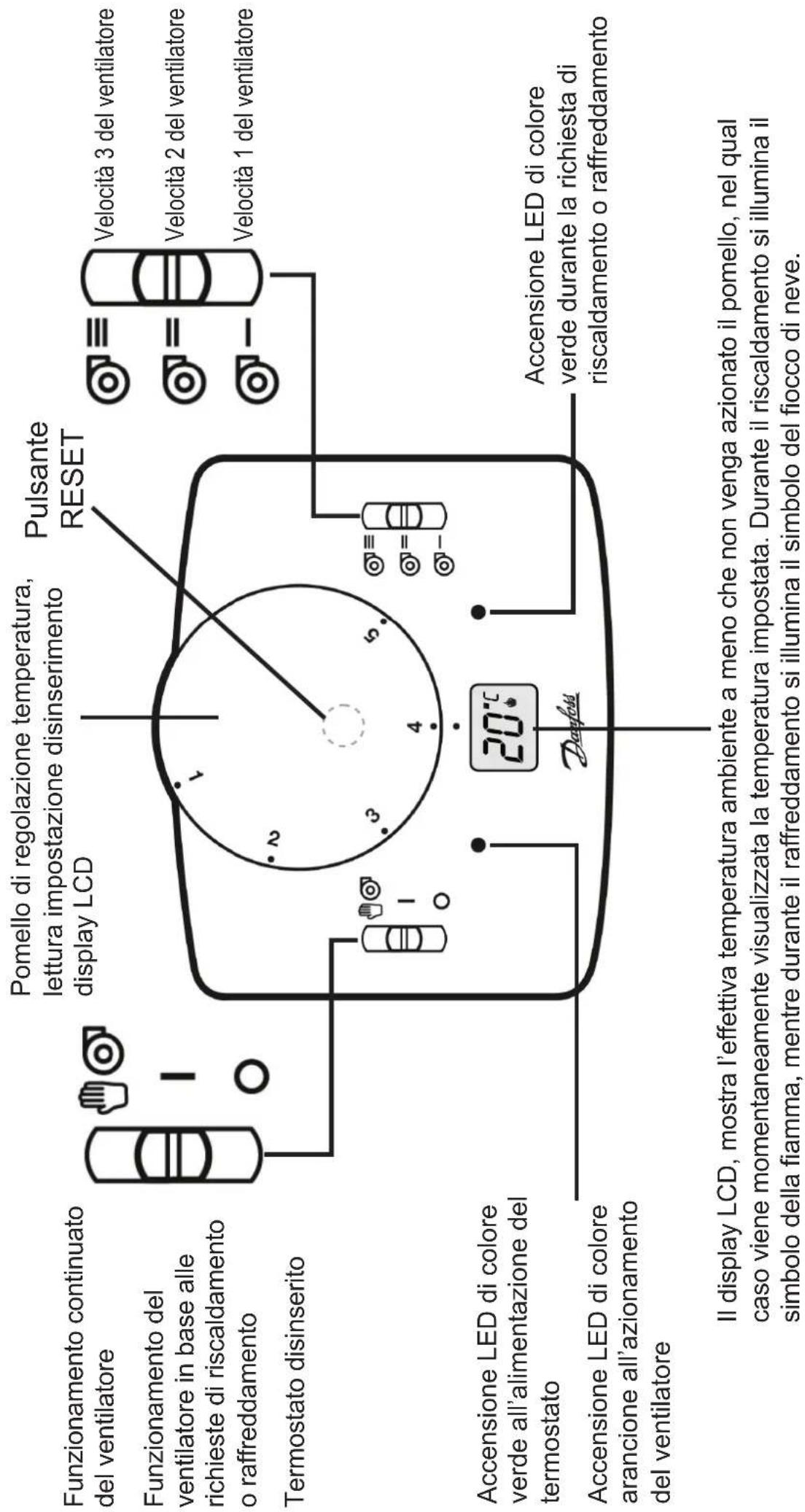

I - Istruzioni per l’uso Caratteristiche del termostatoIntervallo temperatura, riscaldamento 5-30°CTemperatura di commutazione - Da freddo a caldo- Da caldo a freddo> 30°C< 16°CSelettore manuale velocità ventilatore Selettore disinserimento/funzi-onamento automatico termostato e inserimento ventilatore Alimentazione 230 Vac ± 15%, 50/60HzUscite relè, riscaldamento/ raffred-damento e ventilatore2 x SPST, 3(1)A, 10-230 Vac, Type 1BDimensioni (mm) 110 larghezza, 90 altezza, 40 profonditàStandard di progetto EN60730-2-9Tensione nominale impulsi 2.5KvProva di pressione con sfere 75°C Livello antinquinamentoDegree 2Precisione temperatura ±1°C Specifi cazioni76 I - Istruzioni per l’uso Descrizione prodotto Il termostato è progettato principalmente per l’impiego in sistemi a fan-coil con un sistema di commutazione centralizzato a 2 tubi. Il termostato comanda l’azionamento della valvola motorizzata che, durante i periodi di riscaldamento, si apre per consentire il riscaldamento e che, durante i periodi di raffreddamento, si apre per consentire il raffreddamento. La commutazione dalla funzione di riscaldamento a quella di raffreddamento avviene automaticamente mediante rilevamento della temperatura della tubazione di portata. Se la temperatura supera i 30°C il termostato funziona come unità di riscaldamento, mentre se la temperatura è inferiore a 16°C il termostato funziona come unità di raffreddamento. Nota importante: È essenziale che il circuito nel quale è alloggiato il sensore della tubazione non sia chiuso e che l’acqua circoli costantemente oltre il sensore. Questo può richiedere il montaggio di una valvola di bypass tra la portata del sistema e il ritorno al termine di ciascun circuito. Installazione Rimuovere innanzitutto la piastra a parete dal retro dell’unità Per il montaggio del modulo plug-in, è necessario che in corrispondenza dell’angolo superiore sinistro della piastra sia disponibile uno spazio libero di almeno 50 mm verso l’alto e 100 mm verso il basso. !77 Installarlo ad un’altezza di circa 1,5 m da terra, al riparo da correnti d’aria o fonti di calore quali ad esempio radiatori, fi amme libere o luce solare diretta. Posizione del sensore nella tubazione Fissare il sensore alla tubazione di portata utilizzando l’apposita fascetta di fi ssaggio fornita.Nota importante: È essenziale che il circuito nel quale è alloggiato il sensore della tubazione non sia chiuso e che l’acqua circoli costantemente oltre il sensore. Questo può richiedere il montaggio di una valvola di bypass tra la portata del sistema e il ritorno al termine di ciascun circuito.

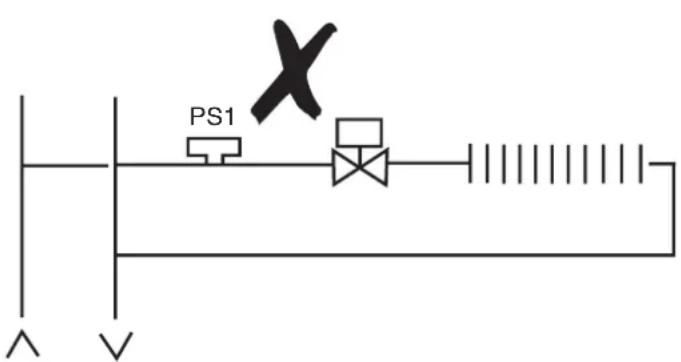

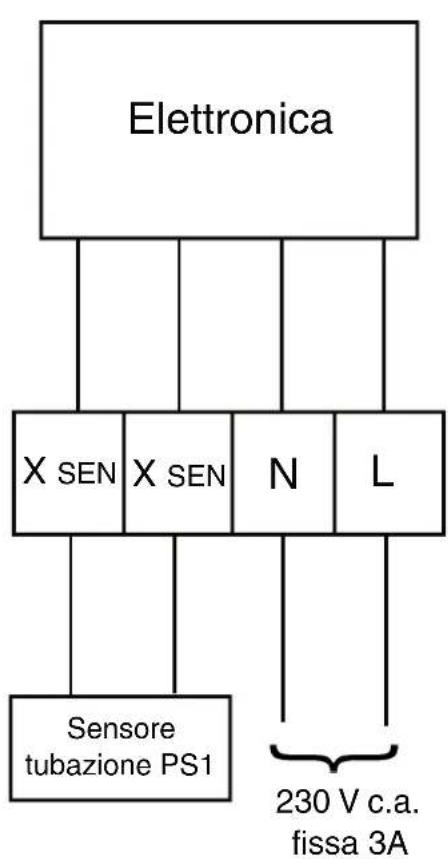

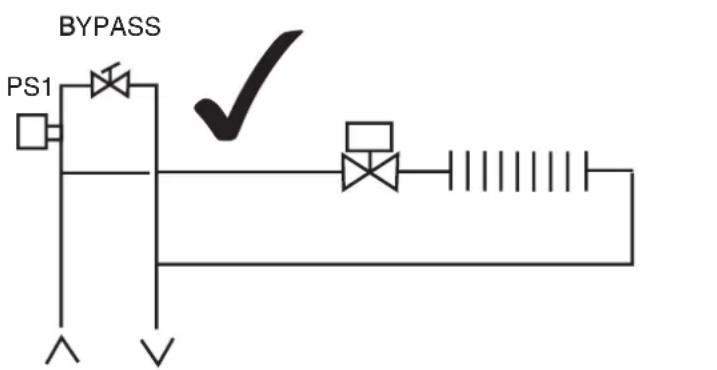

I - Istruzioni per l’uso78 Applicazioni con fan-coil a 2 tubi I - Istruzioni per l’uso X SEN X SEN

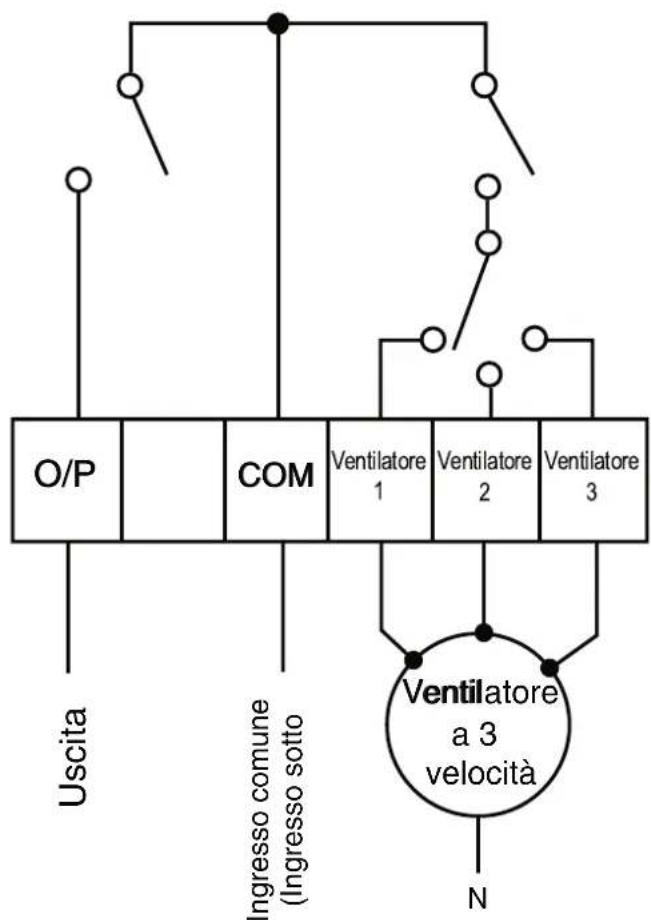

COM O/P Ventilatore a 3 velocità Elettronica Uscita Ingresso comune (Ingresso sotto Sensore tubazione PS1230 V c.a. fissa 3A

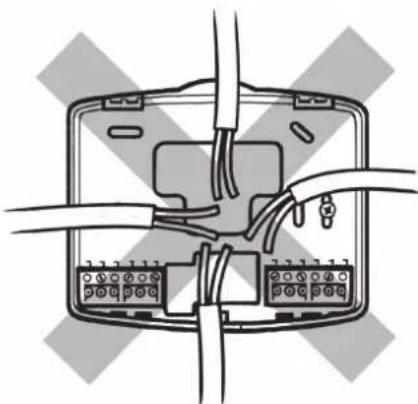

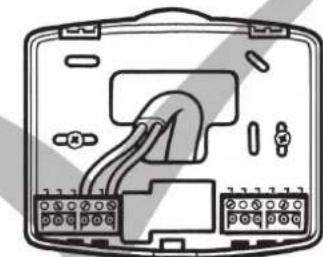

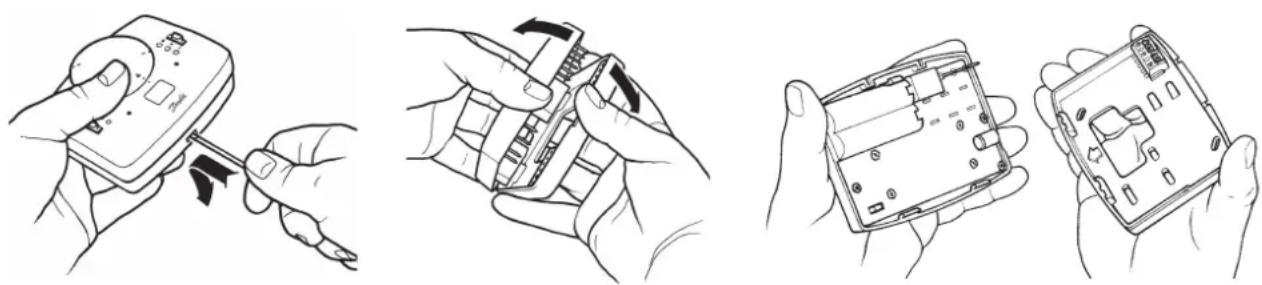

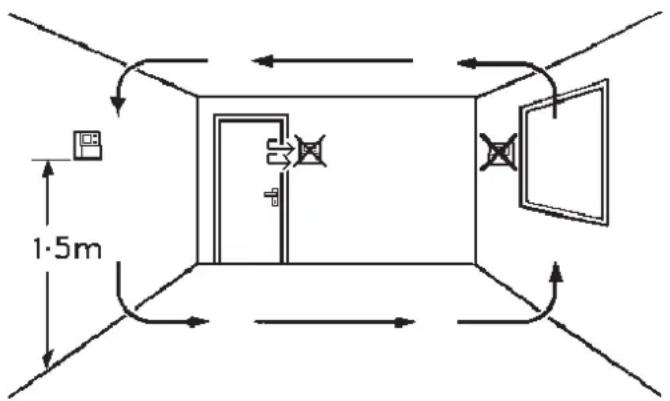

Cablaggio Nota: Se le uscite RISCALDAMENTO/RAFFREDDAMENTO/VENTILATORE sono a 230 V, collegare i terminali L – COM79 I - Istruzioni per l’uso

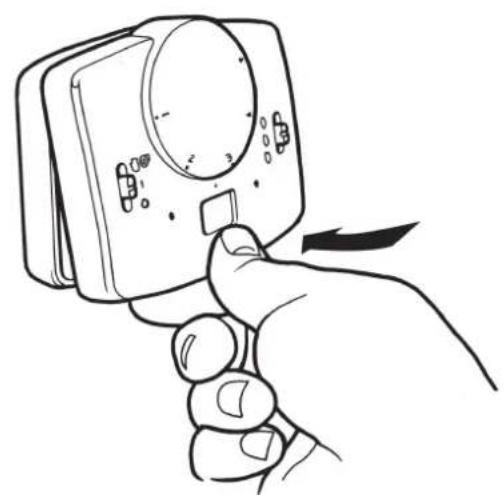

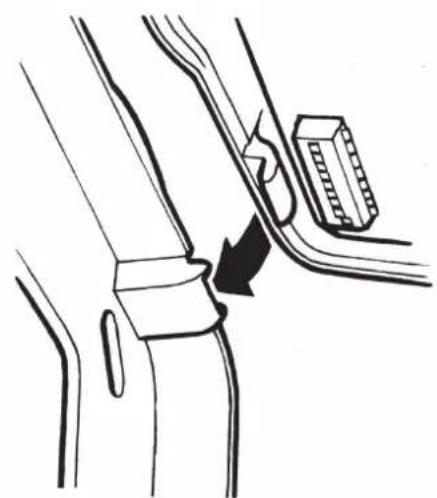

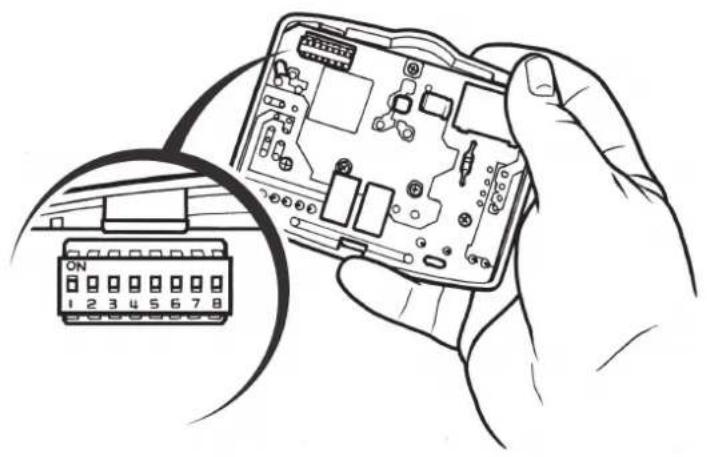

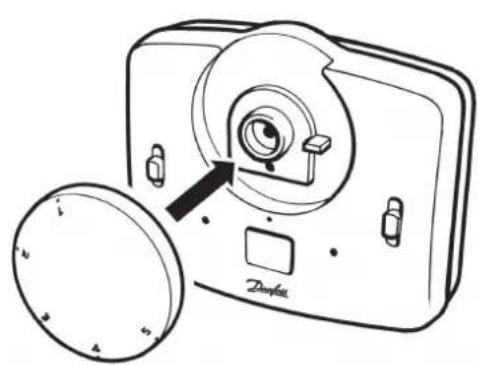

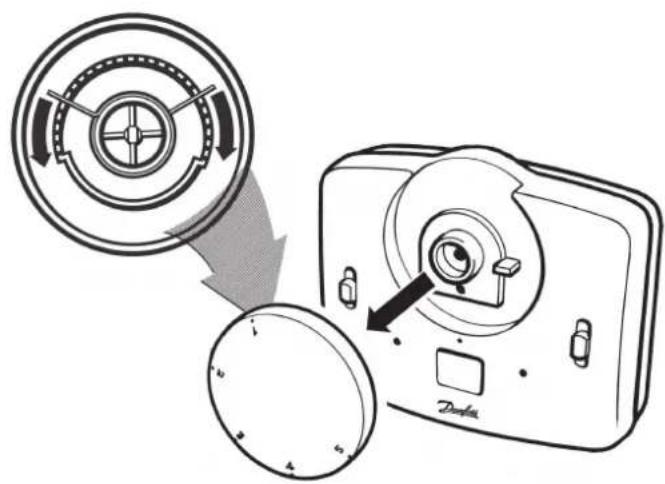

CHRONO 3CHRONO 6 Messa in servizio Prima di rimontare il termostato sulla staffa a parete, occorre im- postare gli interruttori DIL sul retro dell’unità, sui valori desiderati. Opzioni interruttori DIL, mostrate nelle posizioni di impostazione di fabbrica.80 Interruttore 4: Se impostato su On/Off, il riscaldamento e raffreddamento operano entrambi in modalità on/off. Se impostato su Chrono, il riscaldamento e raffreddamento operano entrambi in modalità di regolazione crono-proporzionale. Interruttore 3: Attivo solo se l’interruttore 4 è impostato su Chrono. Questo interruttore determina il numero di cicli all’ora che il termostato impone al sis- tema, le opzioni selezionabili prevedono tre cicli da 20 minuti o sei cicli da 10 minuti. Interruttore 2: Consente di selezionare la scala di temperature Celsius o Fahrenheit . Interruttore 1: Non usato su questo modello. I - Istruzioni per l’uso Descrizione interruttori DIL81 I - Istruzioni per l’uso Montaggio termostato sulla staffa a parete Per montare il termostato sulla staffa a parete, allineare le linguette sulla parte superiore del termostato con le aperture della staffa e ruotare il termostato verso il basso, premendo saldamente per agganciare il fermo di fi ssaggio sulla staffa. Bloccaggio e esclusioni Per bloccare o escludere l’intervallo di impostazione ruotare il pomello di regolazione in posizione 3 e staccare il pomello. Posizionare le molle di bloccaggio sul retro del pomello nella posizione desiderata e rimontare il pomello facendo coin- cidere il numero 3 del pomello con il contrassegno previsto sull’alloggiamento.82 I - Istruzioni per l’utente Funzionamento continuato del ventilatore Funzionamento del ventilatore in base alle richieste di riscaldamento o raffreddamento Termostato disinserito Accensione LED di colore verde all’alimentazione del termostato Accensione LED di colore arancione all’azionamento del ventilatore Il display LCD, mostra l’effettiva temperatura ambiente a meno che non venga azionato il pomello, nel qual caso viene momentaneamente visualizzata la temperatura impostata. Durante il riscaldamento si illumina il simbolo della fi amma, mentre durante il raffreddamento si illumina il simbolo del fi occo di neve. Accensione LED di colore verde durante la richiesta di riscaldamento o raffreddamento Velocità 3 del ventilatore Velocità 2 del ventilatore Velocità 1 del ventilatore Pomello di regolazione temperatura, lettura impostazione disinserimento display LCD Nota: Se per qualche motivo fosse necessario resettare il microprocessore, sotto il pomello di regolazione è previsto il pulsante di RESET. Servirsi di una punta non metallica, ad esempio un fi ammifero per premere il pulsante incassato. Pulsante RESET83www.danfoss.com/BusinessAreas/Heating Part No 39052v06s2-1 10/07
