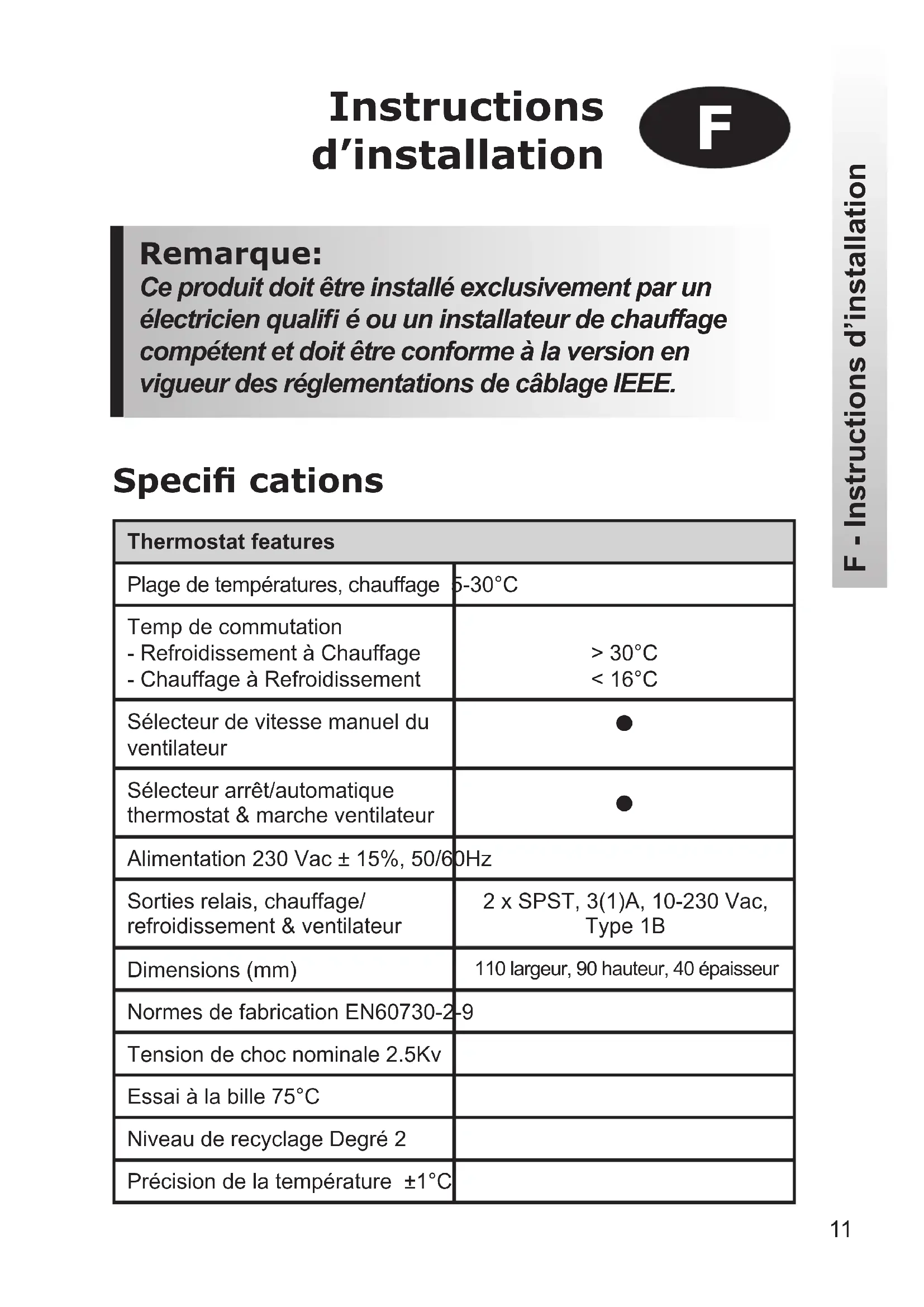

F - Instructions d’installation Thermostat featuresPlage de températures, chauffage 5-30°CTemp de commutation- Refroidissement à Chauffage- Chauffage à Refroidissement> 30°C< 16°CSélecteur de vitesse manuel du ventilateur Sélecteur arrêt/automatique thermostat & marche ventilateur Alimentation 230 Vac ± 15%, 50/60HzSorties relais, chauffage/ refroidissement & ventilateur2 x SPST, 3(1)A, 10-230 Vac, Type 1BDimensions (mm)110 largeur, 90 hauteur, 40 épaisseurNormes de fabrication EN60730-2-9Tension de choc nominale 2.5KvEssai à la bille 75°CNiveau de recyclage Degré 2Précision de la température ±1°C Specifi cations12 F - Instructions d’installation Vue d’ensemble du produit Le thermostat est conçu pour être utilisé sur des systèmes équipés d’évaporateurs à ventilation forcée desservis par un système de commutation central 2 tuyaux. Le thermostat commande le fonctionnement d’un robinet motorisé qui, pendant les périodes de chauffage, s’ouvre lorsqu’un chauffage est requis et, pendant les périodes de refroidissement, s’ouvre lorsqu’un refroidissement est requis. La commutation du chauffage au refroidissement s’effectue automatiquement en mesurant la température du tuyau d’écoulement. Si la température d’écoulement dépasse 30°C, le thermostat fonctionne comme un thermostat de chauffage, et si la température d’écoulement est inférieure à 16°C, le thermostat fonctionne comme un thermostat de refroidissement. Remarque importante: Il est primordial que le circuit dans lequel se trouve le capteur de tuyau ne soit pas fermé et que l’eau traverse le capteur en permanence. Ceci peut nécessiter l’installation d’un robinet de dérivation entre l’écoulement et le retour du système à l’extrémité de chaque circuit. Installation Retirez tout d’abord la plaque murale de l’arrière de l’appareil..

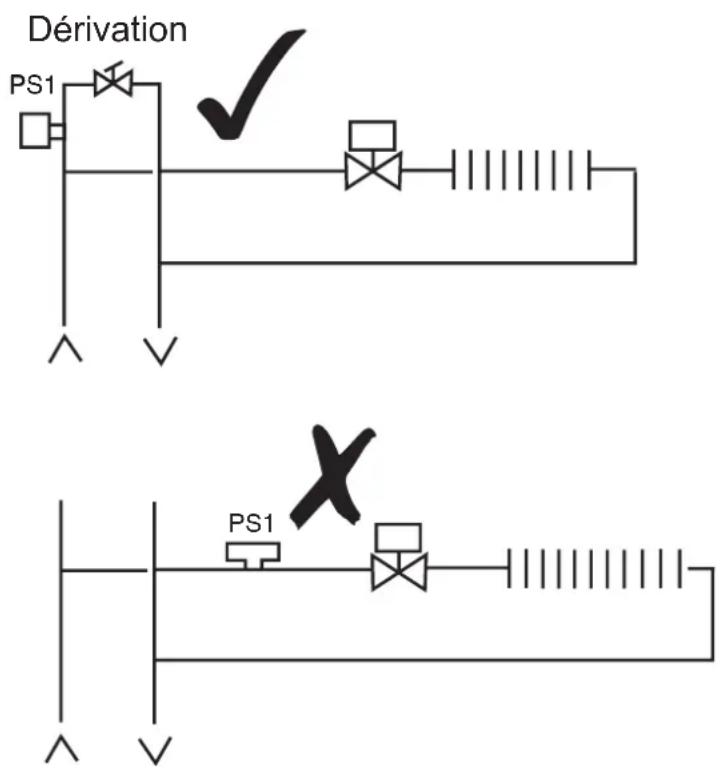

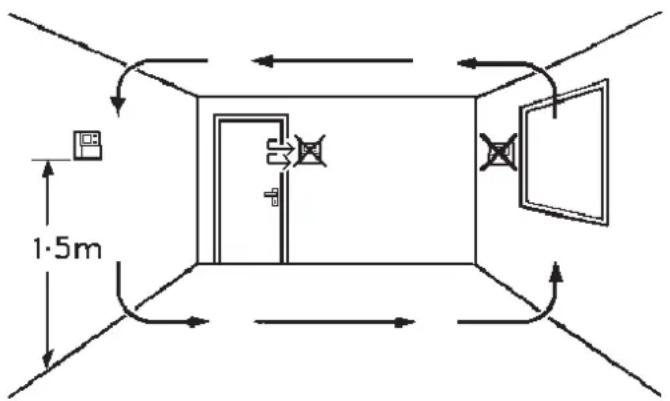

Vous devez disposer d’espacements d’au moins 50 mm au- dessus et 100 mm en-dessous afi n de pouvoir monter le module enfi chable. !13 Fixez l’appareil à une hauteur d’environ 1,5 m du sol, à l’écart des courants d’air ou des sources de chaleur telles que radiateurs, fl ammes nues ou lumière directe du soleil. Emplacement du capteur de tuyau Fixer le capteur de tuyau sur le tuyau d’écoulement à l’aide du collier de serrage fourni.Remarque importante: Il est primordial que le circuit dans lequel se trouve le capteur de tuyau ne soit pas fermé et que l’eau traverse le capteur en permanence. Ceci peut nécessiter l’installation d’un robinet de dérivation entre l’écoulement et le retour du système à l’extrémité de chaque circuit.

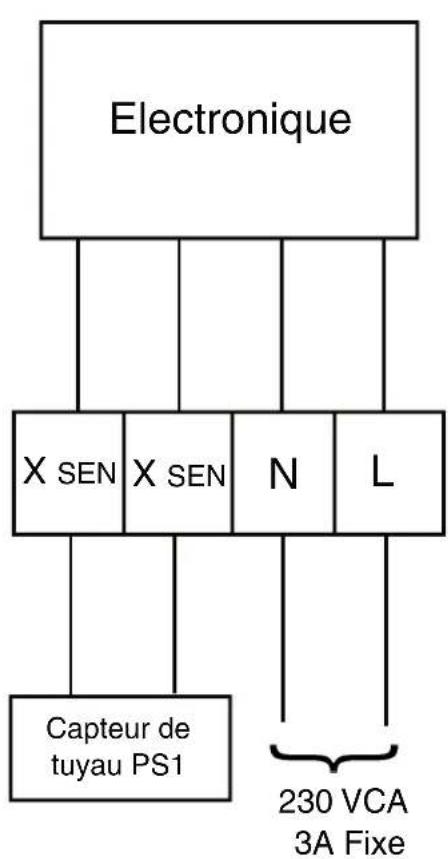

F - Instructions d’installation Dérivation14 Application évaporateur à ventilation forcée 2 tuyaux F - Instructions d’installation X SEN X SEN

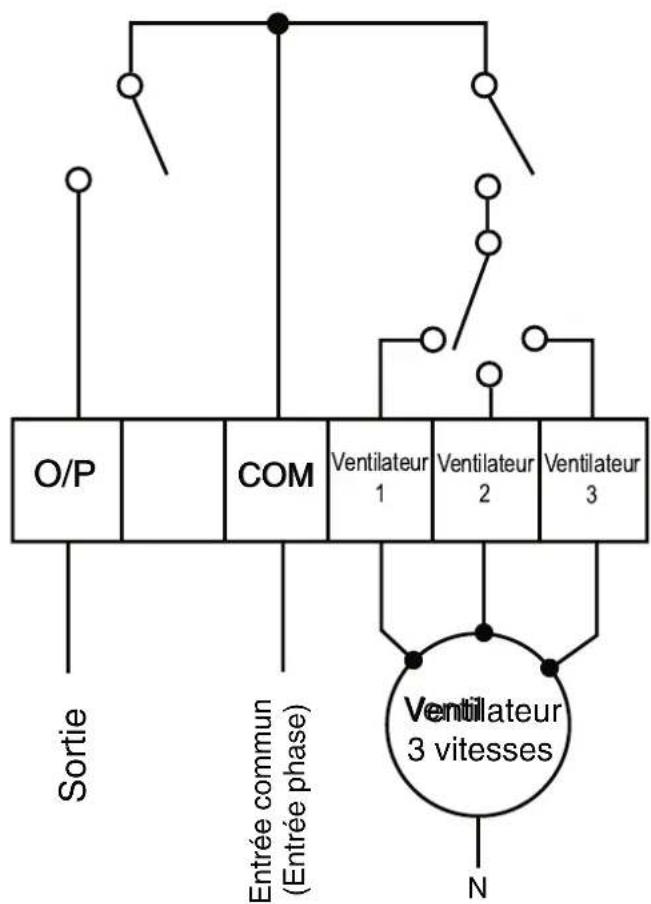

COM O/P Ventilateur 3 vitesses Electronique Sortie Entrée commun (Entrée phase)Capteur de tuyau PS1230 VCA 3A Fixe

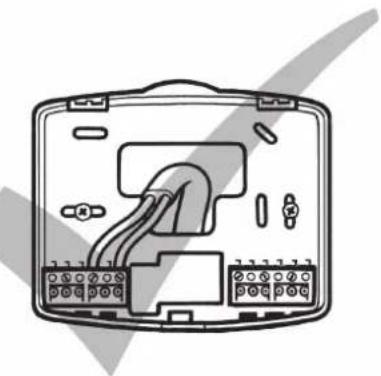

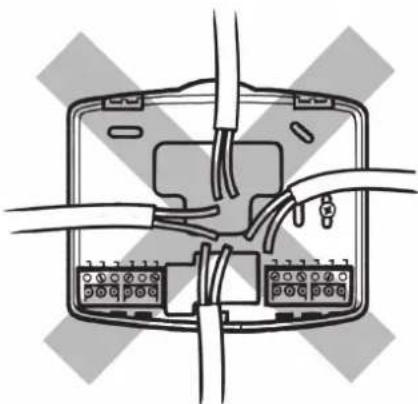

Câblage Remarque: Si les sorties CHAUFFAGE/REFROIDISSEMENT/VENTILATEUR sont de 230V, relier les bornes L – COM15 F - Instructions d’installation

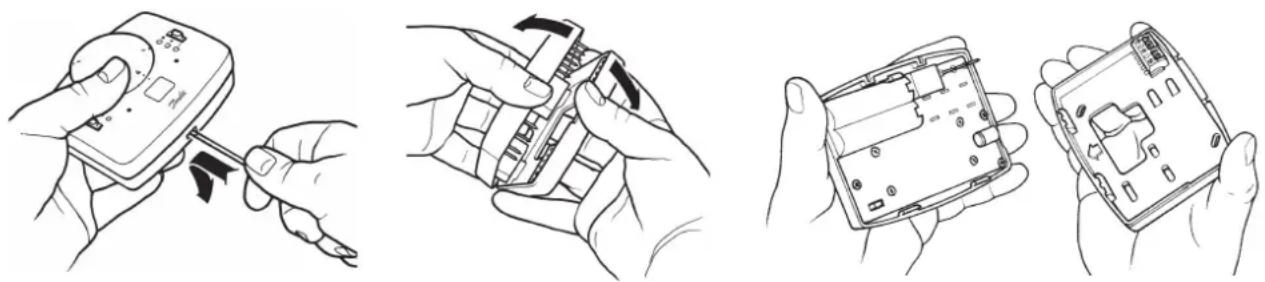

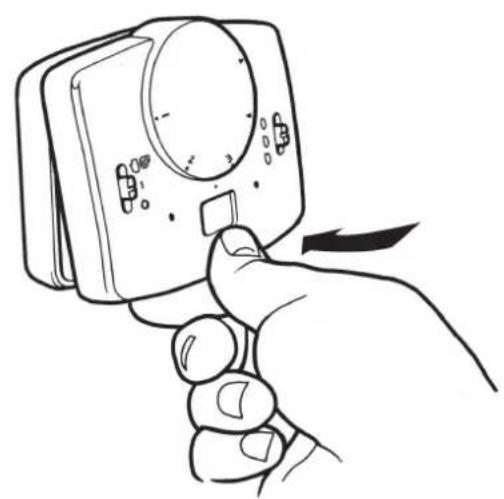

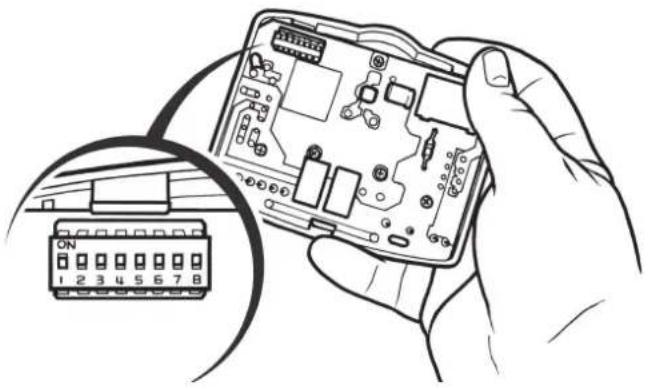

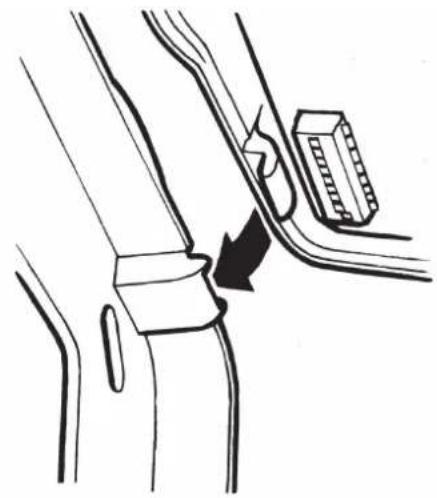

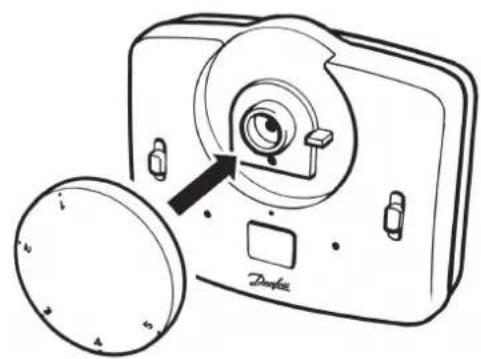

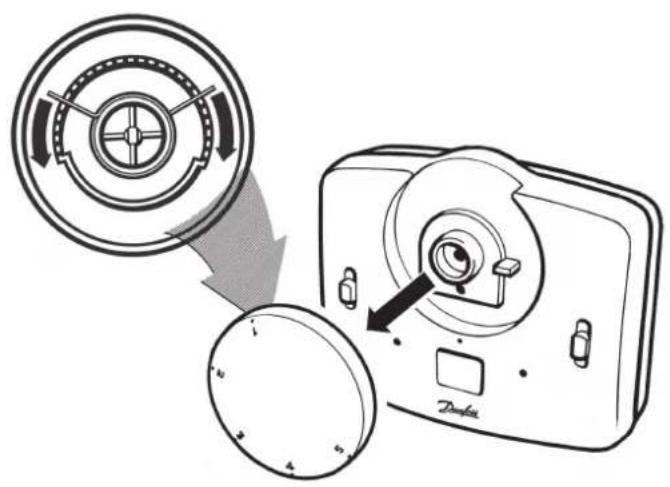

CHRONO CHRONO 3 CHRONO 6 Instructions Avant de remonter le thermostat sur le support mural, les inter- rupteurs à DRC à l’arrière de l’appareil doivent être placés dans les positions de réglage désirées. Options interrupteurs à DRC, illustrés en position réglés en usine.16 Interrupteur 4: En position Marche/Arrêt, la phase de chauffage et la phase de refroidissement fonctionnent en mode marche/arrêt. En position Chrono, la phase de chauffage fonctionne en mode chrono-proportionnel, le refroidissement continue de fonctionner en mode Marche/Arrêt Interrupteur 3: Activé uniquement si l’interrupteur 4 est en position Chrono. Cet interrupteur déter- mine le nombre de cycles par heure que le thermostat imposera au système, les options sont trois cycles de 20 minutes ou six cycles de 10 minutes Interrupteur 2: Permet de sélectionner les échelles de température Celsius ou Fahrenheit Interrupteur 1: Non utilisé sur ce modèle F - Instructions d’installation Descriptions des interrupteurs à DRC17 F - Instructions d’installation Fixation du thermostat au support mural Pour fi xer le thermostat au support mural, aligner les ergots sur la partie supérieure du thermostat aux ouvertures du support mural et rabattre le thermostat, en appuyant fermement pour enclencher le clip de fi xation dans le support mural. Verrouillage & Limitation Pour verrouiller ou limiter la plage de réglage, tourner le cadran de réglage sur 3 et retirer le bouton. Placer les ressorts de blocage à l’arrière du cadran à la position désirée et remonter le bouton en s’assurant que le chiffre 3 sur le cadran soit aligné à la marque de repère sur le boîtier.18 F - Instructions d’utilisateur Le ventilateur tourne en continu Le ventilateur tourne avec la demande de chauffage ou de refroidissement Thermostat arrêté La diode est allumée en vert lorsque le thermostat est sous tension La diode est allumée en orange lorsque le ventila- teur tourne L’écran LCD affi che la température ambiante effective, sauf si le bouton est actionné, cas dans lequel la température défi nie s’affi che momentanément. Pendant la demande de chauffage, un symbole de fl amme est allumé; pendant la demande de refroidissement, un symbole de fl ocon de neige est allumé. La diode est allumée en vert pendant la demande de chauffage ou de refroidissement Vitesse de ventilateur 3 Vitesse de ventilateur 2 Vitesse de ventilateur 1 Cadran de réglage de température, lire le réglage sur l’écran LCD Remarque: S’il est nécessaire de réinitialiser le micro-processeur pour une raison quelconque, un bouton de réinitialisation se trouve sous le cadran de réglage. Utiliser une pointe non métallique, par exemple une allumette, pour enfoncer le bouton encastré. Bouton REINITIALISER19 Bitte beachten: Dieses Produkt darf nur von einem qualifi zierten Elektriker oder Heizungsinstallateur und gemäß den aktuellen IEEE-Bestimmungen installiert werden. Installations- anweisungen
