Producttype	Thermostaat voor 2-leidingssystemen met ventilatorconvector
Merk	Danfoss
Model	RET 230 HCW3
Afmetingen (L x H x D)	110 x 90 x 40 mm
Voeding	230 VAC ± 15%, 50/60 Hz
Temperatuurbereik (verwarming)	5 tot 30 °C
Schakeltemperatuur (verwarming → koeling)	> 30 °C (aanvoertemperatuur)
Schakeltemperatuur (koeling → verwarming)	< 16 °C (aanvoertemperatuur)
Relaisuitgangen	2 x SPST, 3(1)A, 10-230 VAC, type 1B
Temperatuurnauwkeurigheid	± 1 °C
Productienormen	EN 60730-2-9
Nominale schokspanning	2,5 kV
Kogeldrukproef	75 °C
Recyclingniveau	Niveau 2
Hoofdfuncties	Bediening van gemotoriseerde klep, automatische omschakeling verwarming/koeling, handmatige ventilatorsnelheidskiezer, schakelaar uit/automatisch thermostaat
DRC-schakelaars	Aan/Uit (aan/uit) of Chrono (3 of 6 cycli per uur), Celsius/Fahrenheit
Installatie	Aanbevolen hoogte 1,5 m boven de vloer, afstand van 50 mm erboven en 100 mm eronder, door een gekwalificeerde elektricien
Vergrendeling / begrenzing van de knop	Blokkeer veren aan de achterkant van de knop
Onderhoud en reiniging	Reinigen met een zachte, droge doek; geen schurende middelen of oplosmiddelen gebruiken
Veiligheid	Installatie alleen door een gekwalificeerde elektricien; de geldende IEEE-bedradingsvoorschriften naleven

Veelgestelde vragen - RET 230 HCW3 DANFOSS

Hoe installeer ik de RET 230 HCW3 thermostaat?

Verwijder eerst de muurplaat. Bevestig deze op 1,5 m van de vloer, met een afstand van 50 mm erboven en 100 mm eronder. Bevestig de leidingsensor op de aanvoerleiding met de meegeleverde klem. Zorg ervoor dat er continu water rond de sensor stroomt (een bypass-kraan kan nodig zijn). Sluit de draden aan volgens het schema en stel de DRC-schakelaars in voordat u de thermostaat weer monteert.

Hoe schakel ik van verwarmings- naar koelmodus?

De omschakeling is automatisch: als de aanvoertemperatuur boven 30 °C is, werkt de thermostaat in verwarmingsmodus; als deze onder 16 °C is, werkt hij in koelmodus.

Wat is het instelbare temperatuurbereik?

Het temperatuurbereik voor verwarming is 5 tot 30 °C. Voor koeling is het bereik niet expliciet aangegeven, maar de thermostaat schakelt naar koelmodus wanneer de aanvoertemperatuur onder 16 °C is.

Hoe stel ik de DRC-schakelaars aan de achterkant in?

Stel voordat u de thermostaat terugplaatst de schakelaars in:
• Schakelaar 4: Aan/Uit (aan/uit-modus) of Chrono (proportionele modus voor verwarming).
• Schakelaar 3 (indien schakelaar 4 op Chrono): 3 cycli van 20 min of 6 cycli van 10 min per uur.
• Schakelaar 2: schaal Celsius (°C) of Fahrenheit (°F).
• Schakelaar 1: niet gebruikt.

Wat doe ik als de thermostaat niet correct werkt?

Probeer de microprocessor te resetten: verwijder de knop en gebruik een niet-metalen voorwerp (bijv. een lucifer) om op de resetknop onder de knop te drukken. Controleer ook de bedrading en de DRC-schakelaars.

Hoe vergrendel of begrens ik het instelbereik?

Draai de knop naar 3, verwijder de knop en plaats de blokkeer veren aan de achterkant van de knop in de gewenste stand. Plaats de knop terug door het cijfer 3 uit te lijnen met de markering op de behuizing.

Wat zijn de afmetingen van de thermostaat?

De afmetingen zijn: breedte 110 mm, hoogte 90 mm, diepte 40 mm.

Wat is de benodigde voeding?

De voeding is 230 VAC ± 15%, 50/60 Hz.

Is de thermostaat compatibel met koelsystemen?

Ja, hij regelt verwarming en koeling via relaisuitgangen. De omschakeling tussen de twee modi is automatisch op basis van de aanvoertemperatuur.

Hoe reinig ik de thermostaat?

Gebruik een zachte, droge doek. Gebruik geen schurende middelen, oplosmiddelen of vloeibare schoonmaakmiddelen, omdat deze het apparaat kunnen beschadigen.

GEBRUIKSAANWIJZING RET 230 HCW3 DANFOSS

Installatie handleiding Instructies voor Gebruik

Installatie handleiding 43-49
Instructiesvoor Gebruik 50

O8nyiεs Eykataoaonc 51-57
O8nyiεs xpnoanc 58

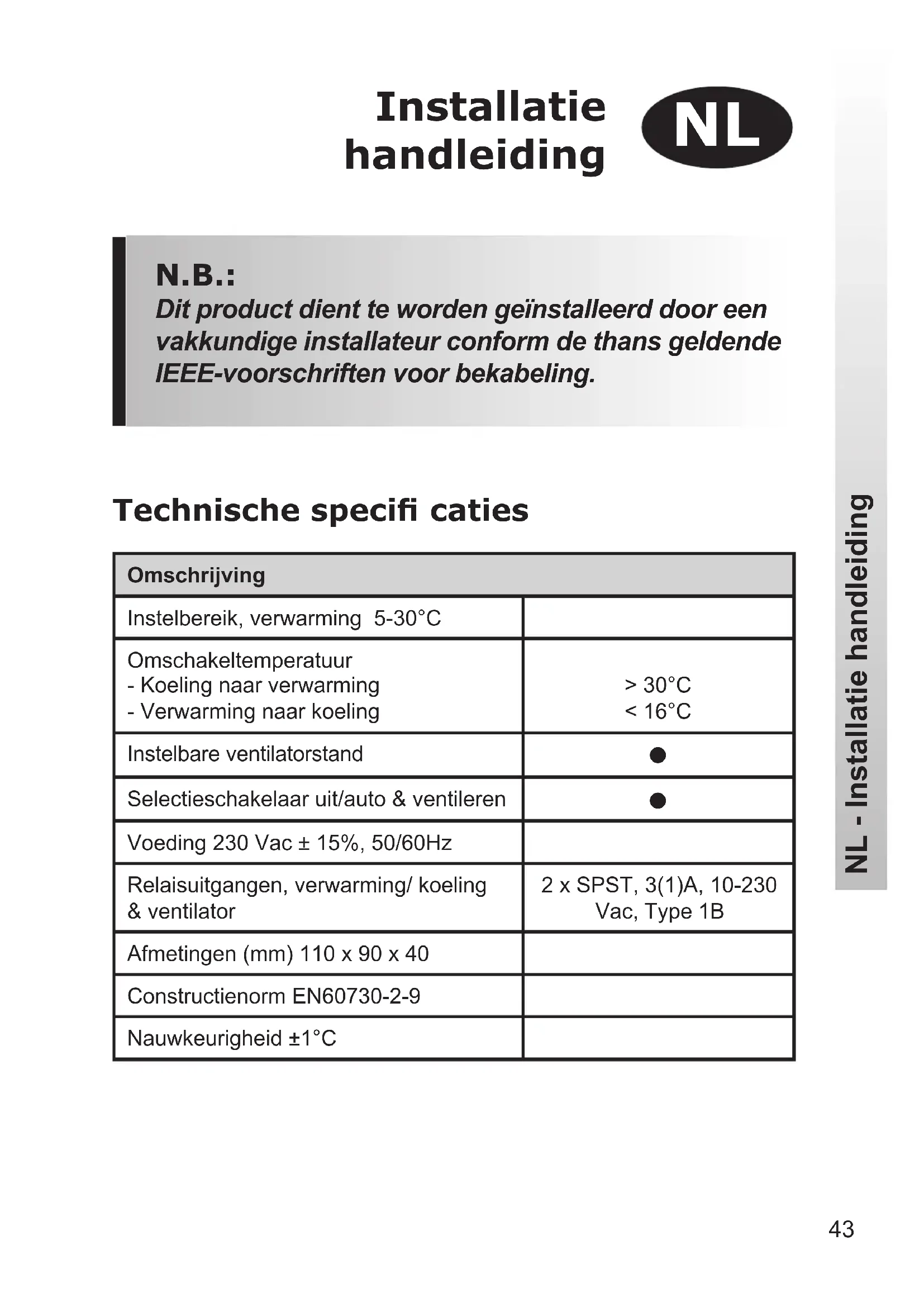

Installatie handleiding

N.B.:

Dit product dient te worden geinstallerd door een vakkundige installer conform de thans geldende IEEE-voorschriften voor bekabeling.

Technische specifi caties

Omschrijving
Instelbereik, verwarming 5-30°C
Omschakeltemperatuur - Koeling maar verwarming - Verwarmingঃ koeling	>30°C <16°C
Instelbare ventilatorstand	●
Selectieschakelaar uit/auto & ventileren	●
Voeding 230 Vac ± 15%, 50/60Hz
Relaisuitgangen, verwarming/ koeling & ventilator	2 x SPST, 3(1)A, 10-230 Vac, Type 1B
Afmetingen (mm) 110 x 90 x 40
Constructienorm EN60730-2-9
Nauwkeurigheid ±1°C

Productverzicht

Dethermostat is onworpen voor systemen met fancoils en een centrale omschakeling van koelenaar verwarmen. Dethermostat regelt een afsluiter. Deafsluiter opent bij warmtevraag als de thermostat in de verwarmingsstand staat en bij koelvraag als de thermostat in de koelstand staat. De overschakeling van verwarmenaar koelenGaat automatisch m.b.v. een temperatuursensor op de aanvoerleiding. Wanner de aanvoertemperatuur hoger is dan 30^ werkt de thermostat als een verwarmingsthermostat, wanner de aanvoertemperatuur lager is dan 16^ werkt de thermostat als koelthermostat.

Belangrijke opmerking: Het is belangrijk dat de leidingsensor worden gemonteerd op een plek waar alsijd stroming is. Hierdoor kan hetoodzakelijk zijn om een kortsluitleiding te monteren aan het eind van elke strang.

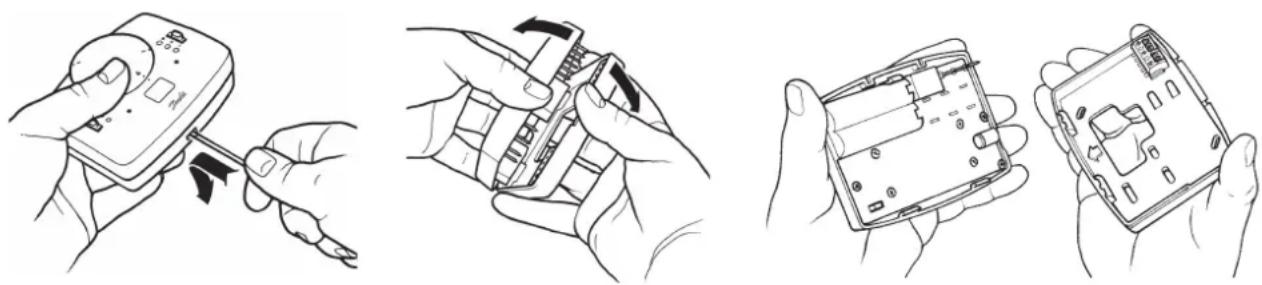

Montage

Verwijder eerst de grondplaat aan de achterkant van de thermostat..

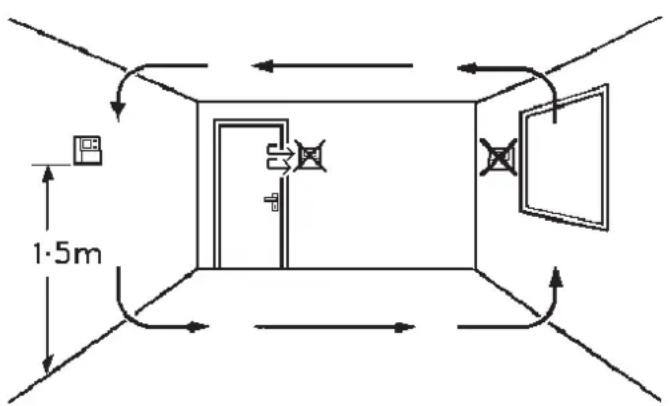

Monteer de grondplaat op een hoogte van ca. 1,5 m vanaf de vloer, Niet op de tocht en uit de buurt van warmtebronnen zoals radiatoren, open haard of direct zonlicht.

Rondom de thermostat dient een vrij ruimte van minimaal 140~mm te worden aangehouden.

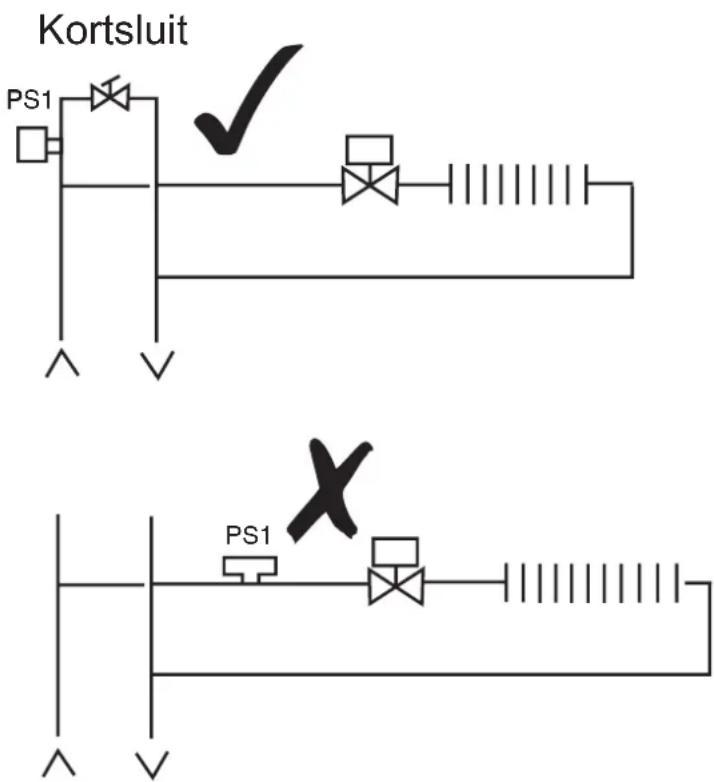

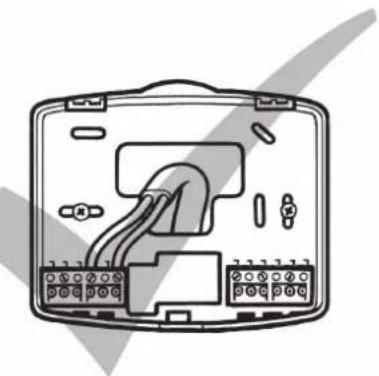

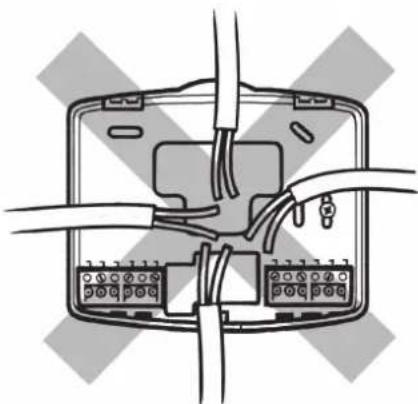

Locatie van de pijpsensor

Bevestig de leidingsensor op de aanvoerleiding met behulp van de meegeleverde klemband.

Belangrijke opmerking: Het is belangrijk dat de leidingsensor wordt gemonteerd op een plek waar alsijd stroming is. Hierdoor kan hetoodzakelijk zijn om een kortsluitleiding te monteren aan het eind van elke strang.

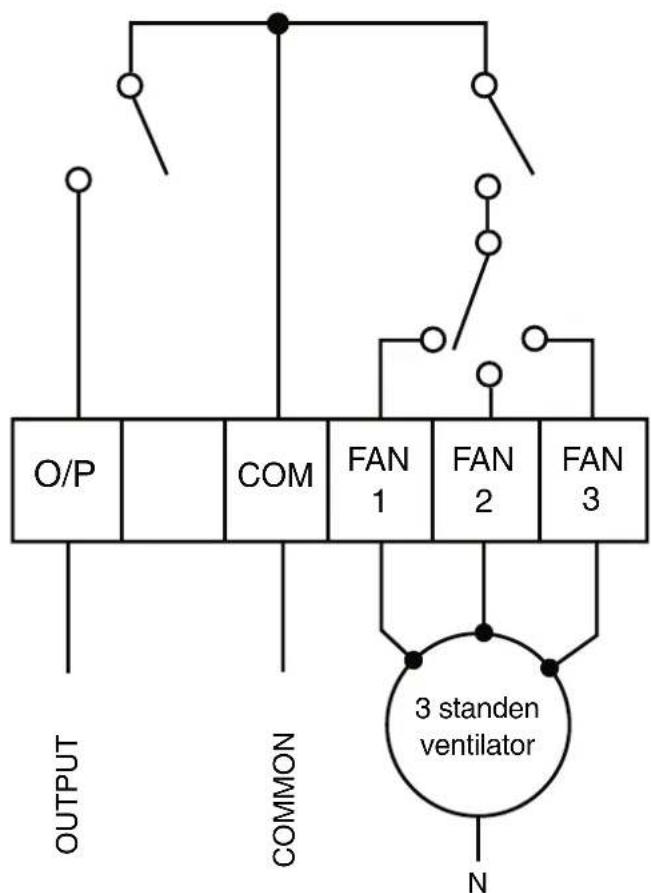

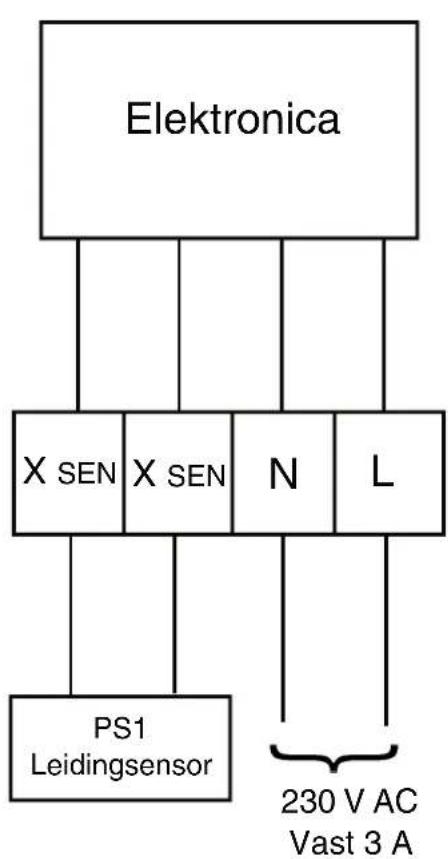

Toepassing op 2-pijps fancoil

N.B.:

Wanner de contacten voor verwarmen, koelen en de ventilator 230 V要去enuitsturen dan要去en de klemmen L en COM worden doorgelust.

Inbedrijfstelling

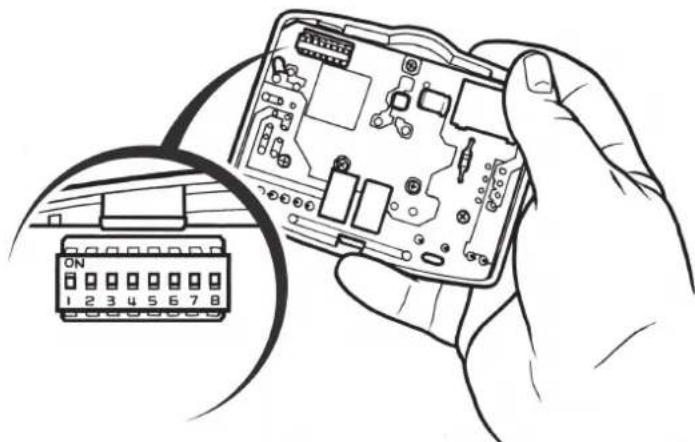

Voordat de thermostat op de grondplaat worden gemonteerd,要去en de DIP-schakelaars aan de achechterkant van de thermostat op de gewenste instelling worden gezet.

Functies DIP-schakelaars.

Sw On 4	AAN/UIT			CHRONO
3	CHRONO 6			CHRONO 3
2	°C			°F
1	∅

Beschrijvingen van DIP-schakelaars

Schakelaar 4: Indien ingesteld op Aan/Uit dan worden de koeling en verwarming aan/uit geregeld. Op chrono worden zowel koeling als verwarming chronoproportioneel geregeld.

Schakelaar 3: Alleen actief indien schakelaar 4 is ingesteld op Chrono. Deze schakelaar bepaalt het aantal schakelingen per uur, de opties+zijn 3 schakelingen per uur of 6 schakelingen per uur.

Schakelaar 2: Voor de keuze:tussen een temperatuuraanduiding in Celsius of Fahrenheit

Schakelaar 1: Niet gebruikt in dit model

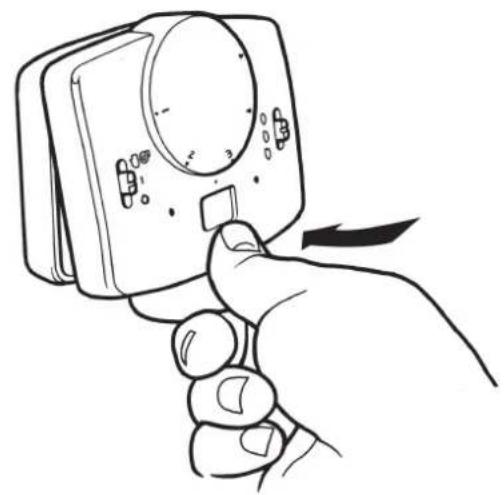

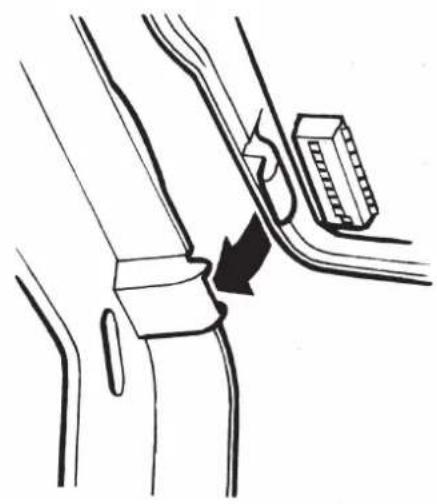

Monteren van de thermostat op de grondplaat

Zet dethermostat met de nokken in de uitsparingen van de grondplaat en druk de thermostat aan de onderzijde stevig aan om de klem vast te klikken.

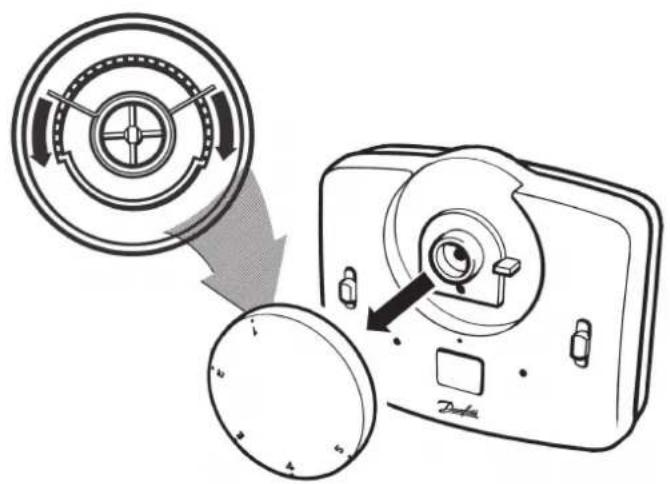

Blokkeren & Begrenzen

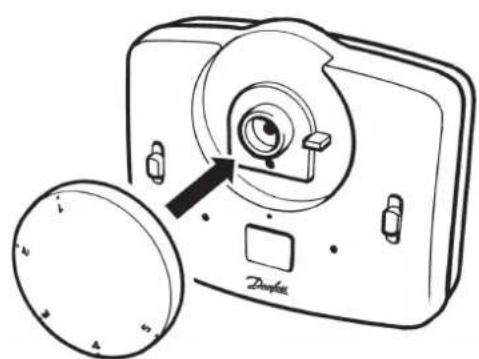

Draai om het instellingsbereik te vergrendelen of beperken de instellingsdraaischijf maar 3 en verwijder de knop.
Plaats de borgveren aan de achechterkant van de instelknop op de gewenste stand enzet de knop terug met de 3 maar beneden.

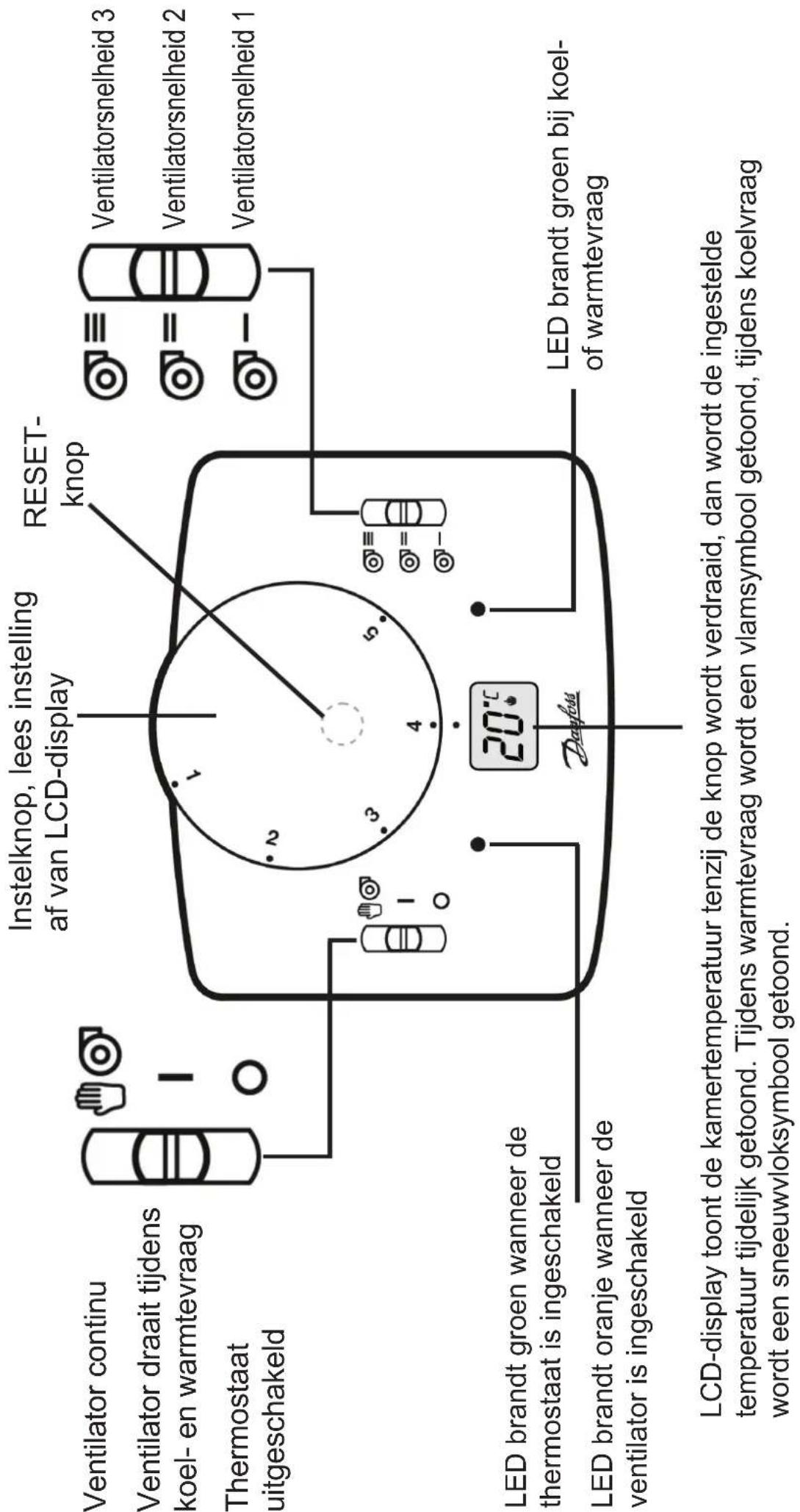

NL - Gebruikershandleiding

N.B.: Onder de instelknop bevindt zich een resetknop om de microprocessor te resetten. Gebruik een Niet-metalen punt, bijvoorbeeld een lucifer om de verzonken knop in te drukken.
