ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CMPHOMEPL200 KONIG

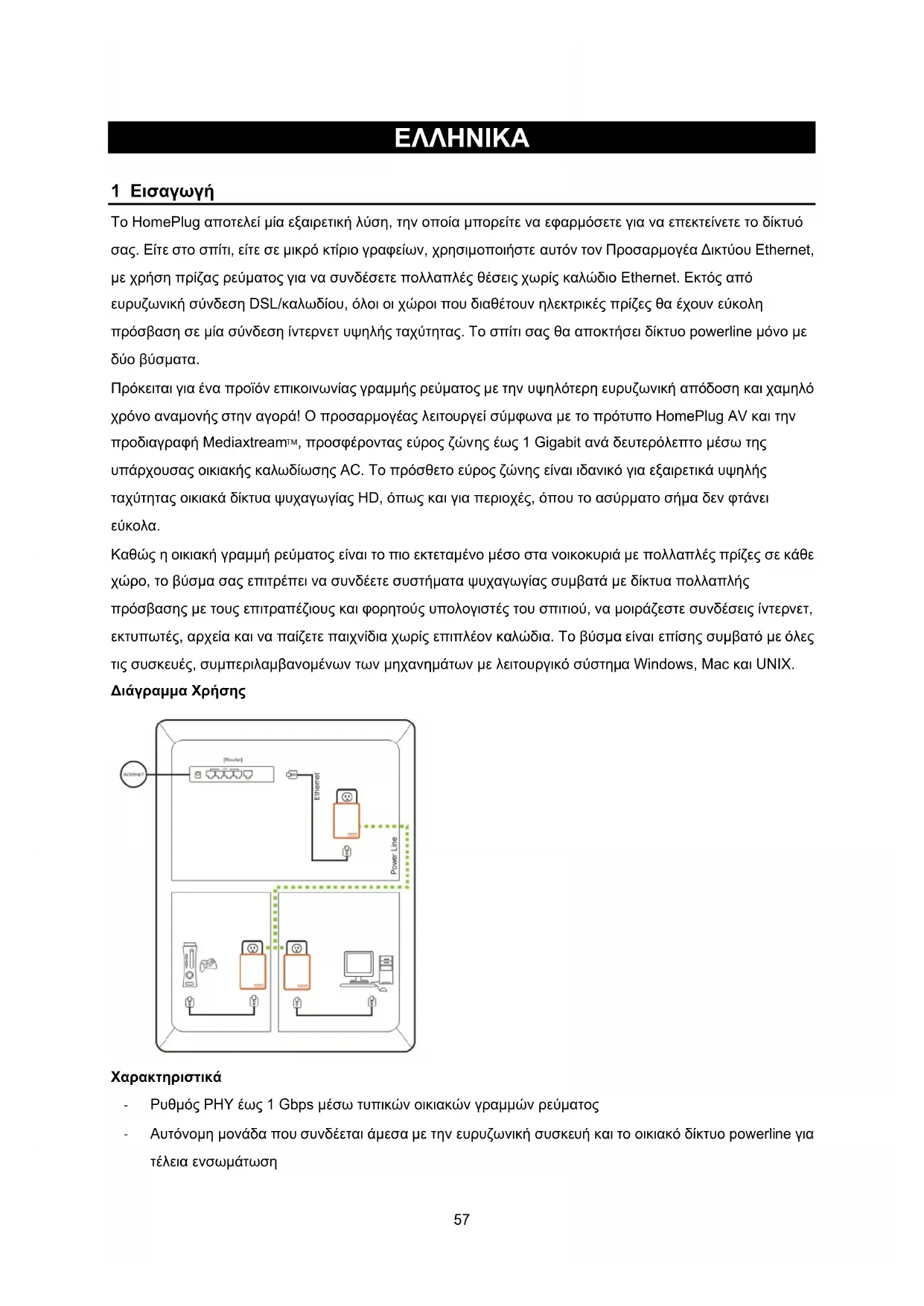

56ΕΛΛΗΝΙΚA HomePlug 1 Εισαγωγή Το HomePlug αποτελεί μία εξαιρετική λύση, την οποία μπορείτε να εφαρμόσετε για να επεκτείνετε το δίκτυό σας. Είτε στο σπίτι, είτε σε μικρό κτίριο γραφείων, χρησιμοποιήστε αυτόν τον Προσαρμογέα Δικτύου Ethernet, με χρήση πρίζας ρεύματος για να συνδέσετε πολλαπλές θέσεις χωρίς καλώδιο Ethernet. Εκτός από ευρυζωνική σύνδεση DSL/καλωδίου, όλοι οι χώροι που διαθέτουν ηλεκτρικές πρίζες θα έχου

πρόσβαση σε μία σύνδεση ίντερνετ υψηλής ταχύτητας. Το σπίτι σας θα αποκτήσει δίκτυο powerline μόνο με δύο βύσματα. Πρόκειται για ένα προϊόν επικοινωνίας γραμμής ρεύματος με την υψηλότερη ευρυζωνική απόδοση και χαμηλό χρόνο αναμονής στην αγορά! Ο προσαρμογέας λειτουργεί σύμφωνα με το πρότυπο HomePlug AV και την προδιαγραφή Mediaxtream

, προσφέροντας εύρος ζών ης έως 1 Gigabit ανά δευτερόλεπτο μέσω της υπάρχουσας οικιακής καλωδίωσης AC. Το πρόσθετο εύρος ζώνης είναι ιδανικό για εξαιρετικά υψηλής ταχύτητας οικιακά δίκτυα ψυχαγωγίας HD, όπως και για περιοχές, όπου το ασύρματο σήμα δεν φτάνει

Καθώς η οικιακή γραμμή ρεύματος είναι το πιο εκτεταμένο μέσο στα νοικοκυριά με πολλαπλές πρίζες σε κά

χώρο, το βύσμα σας επιτρέπει να συνδέετε συστήματα ψυχαγωγίας συμβατά με δίκτυα πολλαπλής πρόσβασης με τους επιτραπέζιους και φορητούς υπολογιστές του σπιτιού, να μοιράζεστε συνδέσεις ίντερνετ, εκτυπωτές, αρχεία και να παίζετε παιχνίδια χωρίς επιπλέον καλώδια. Το βύσμα είναι επίσης συμβατό με όλες τις συσκευές, συμπεριλαμβανομένων των μηχανημάτων με λειτουργικό σύστημα Windo ws, Mac και UNIX. ∆ιάγραμμα Χρήσης

Ρυθμός PHY έως 1 Gbps μέσω τυπικών οικιακών γραμμών ρεύματος

Αυτόνομη μονάδα που συνδέεται άμεσα με την ευρυζωνική συσκευή και το οικιακό δίκτυο powerline για τέλεια ενσωμάτωση

Δεν χρειάζεται νέο καλώδιο

Διατηρεί υψηλή ταχύτητα μετάδοσης δεδομένων, ακόμη και υπό συνθήκες υπερβολικού θορύβου που συναντώνται συχνά στις γραμμές ρεύματος

Κρυπτογράφηση AES 128-bit που εξασφαλίζει την ασφάλεια των δεδομένων

Συνυπάρχει με δίκτυα HomePlug 1.0 και 1.0 Turbo Στοιχεία λυχνιών LED LED ισχύος Σταθερά Πράσινη – Η συσκευή είναι ενεργοποιημένη Σβηστή - Η συσκευή είναι απενεργοποιημένη Πράσινη και Αναβοσβήνει – Εγκατάσταση ρυθμίσεων ασφαλείας Σταθερά Πράσινη – Επιτυχής εγκατάσταση των ρυθμίσεων ασφαλείας Διπλή Αναλαμπή - Σφάλμα Ρυθμίσεων Ασφαλείας LED Σύνδεσης HomePlug Αναμμένη/Πράσινη – Το δίκτυο powerline είναι ενεργό και συνδέεται με άλλον (-ους) προσαρμογέα (-εί ς) με ρυθμό PHY υψηλής ταχύτητας Αναμμένη/Κόκκινη – Το δίκτυο powerline είναι ενεργό και συνδέεται με άλλον (-ους) προσαρμογέα (-είς) με ρυθμό PHY χαμηλής ταχύτητας Σβηστή – Δεν διατίθεται δίκτυο powerline – δεν εντοπίστηκαν άλλες συσκευές HomePlug LED Σύνδεσης Ethernet Σταθερά Πράσινη – θύρα 10/100/1000Mbps σε σύνδεση Αναβοσβήνει – Μετάδοση ή λήψη δεδομένων Σβηστή – Δεν υπάρχει σύνδεση Ethernet Στοιχεία Κάτω Περιβλήματος Το κάτω περίβλημ α περιλαμβάνει ένα Κουμπί Επαναφοράς σε εσοχή, ένα Κουμπί Ασφαλείας και 1 Θύρα Ethernet. Ασφάλεια Αυτό το κουμπί έχει σχεδιαστεί με σκοπό τη δημιουργία μίας ομάδας μεμονωμένου δικτύου σε περιβάλλον πολλαπλών κόμβων Επαναφορά Παρακαλώ ανατρέξτε στην ενότητα «Κουμπί Ασφαλείας» για περισσότερες λεπτομέρειες. Αυτό το κουμπί χρησιμοποιείται για την απαλοιφή ΟΛΩΝ των δεδομένων και την ε

ΟΛΩΝ των ρυθμίσεων στις προεπιλεγμένες εργοστασιακές τιμές. Πιέστε και αφήστε το κουμπί επαναφοράς για να ξεκινήσει η επαναφορά των προεπιλεγμένων εργοστασιακών

Απαιτήσεις Συστήματος

Μία ή περισσότερες συσκευές HomePlug τύπου CMP-HOMEPL200/201/1000/1001 και συμβατές

Διαθέσιμη θύρα Ethernet στον υπολογιστή ή τη συσκευή δικτύου

Διαθέσιμη πρίζα ρεύματος. Παρακαλώ αποφύγετε τη χρήση συσκευών HomePlug σε πολύπριζα, καθώς ενδέχεται να επηρεάσουν την απόδοση του προϊόντος

Τυπική οικιακή ηλεκτρική καλωδίωση 58Περιεχ όμενα Συσκευασίας

CD Εγχειριδίου Χρήστη Προϊόντος

Κάρτα Περιορισμένης Εγγύησης Προϊόντος

2 Καλώδια Ethernet RJ45 2 Τοποθέτηση και Εγκατάσταση Υλικού Το HomePlug είναι μία συσκευή plug and play. Ο χρήστης μπορεί να προχωρήσει σε τοποθέτηση και άμεση λειτουργία χωρίς περίπλοκη παραμετροποίηση και ρυθμίσεις. Απλώς συνδέστε το βύσμα απευθείας σε οποιαδήποτε διαθέσιμη πρίζα τοίχου και συνδεθείτε με οποιαδήποτε θύρα Ethernet με ενεργοποιημένη σύνδεση δικτύου. Παρακαλώ λάβετε υπόψη ότι χρειάζονται τουλάχιστον δύο Γέφυρες Ethernet για τη δημιουργία ενός δικτύου powerline.

κατάστασης υλικού για τη δημιουργία δικτύου powerline στο σπίτι σας με αυτές τις Γέφυρες Ethernet:

1. Συνδέστε ένα καλώδιο Ethernet στη θύρα Ethernet με ενεργοποιημένη σύνδεση δικτύου της συσκευής.

2. Συνδέστε το άλλο άκρο του ίδιου καλωδίου Ethernet στη θύρα Ethernet του βύσματος που βρίσκεται

στο κάτω μέρος του περιβλήματος.

3. Συνδέστε τις περόνες που βρίσκονται στο πί

σω μέρος του βύσματος απευθείας σε μία πρίζα τοίχου. Παρακαλώ αποφύγετε τη χρήση συσκευών HomePlug σε πολύπριζα, καθώς ενδέχεται να επηρεάσουν την απόδοση του προϊόντος.

4. Επαναλάβετε τα παραπάνω βήματα για τη δεύτερη Γέφυρα Ethernet για να δημιουργήσετε ένα δίκτυο

powerline. 3 Ρύθμιση Παραμέτρων Το βύσμα διαθέτει προεπιλεγμένη κρυπτογράφηση AES 128-bit για την εξασφάλιση της ασφάλειας των δεδομέων, αποκλείοντας την πρόσβαση χρηστών που βρίσκονται εκτός σπιτιού. Ωστόσο, συστήνουμε ανεπιφύλακτα να αλλάξετε τον προεπιλεγμένο κωδικό πρόσβασης δικτύου από το Κουμπί Ασφαλείας που βρίσκεται στο κάτω μέρος του προϊόντος. Αλλαγή του κωδικού πρόσβασης δικτύου

1. Αφού ολοκληρώσετε την εγκατάσταση του υλικού κα

ι οι δύο Γέφυρες Ethernet είναι συνδεμένες σε πρίζα στον τοίχο, πιέστε προς τα κάτω το Κουμπί Ασφαλείας και στις δύο μονάδες για 10 δευτερόλεπτα. Αυτό θα αλλάξει τον κωδικό πρόσβασης σε μία τυχαία τιμή.

2. Πιέστε προς τα κάτω το Κουμπί Ασφαλείας σε μία από τις μονάδες για περισσότερο από 0,5

δευτερόλεπτα, αλλ ά λιγότερο από 3 δευτερόλεπτα.

3. Θα έχετε 2 λεπτά για να πάτε στη δεύτερη μονάδα και να πιέσετε το Πλήκτρο Ασφαλείας προς τα κάτω

για περισσότερο από 0,5 δευτερόλεπτα, αλλά λιγότερο από 3 δευτερόλεπτα.

4. Ο νέος κωδικός πρόσβασης δικτύου έχει αποθηκευτεί στη δεύτερη μονάδα. Ο κωδικός πρόσβασης δεν

θα χαθεί, ακόμη και αν οι Γ έφυρες Ethernet αποσυνδεθούν από την πρίζα τοίχου. 59Προσθήκη νέ ου βύσματος στο υπάρχον δίκτυο powerline Εάν έχει γίνει ρύθμιση του προεπιλεγμένου κωδικού πρόσβασης δικτύου powerline, οποιαδήποτε νέα Γέφυρα Ethernet θα πρέπει να φορτώσει το νέο κωδικό πρόσβασης για να μπορέσει να συνδεθεί στο υπάρχον δίκτυο powerline.

1. Πιέστε προς τα κάτω το Κουμπί Ασφαλείας σε μία ήδη κρυπτογραφημένη μονάδα για περισσότερο

από 0,5 δευτερόλ επτα, αλλά λιγότερο από 3 δευτερόλεπτα.

2. Θα έχετε 2 λεπτά για να πάτε στη νέα μονάδα και να πιέσετε το Πλήκτρο Ασφαλείας της προς τα κάτω

για περισσότερο από 0,5 δευτερόλεπτα, αλλά λιγότερο από 3 δευτερόλεπτα.

3. Έγινε φόρτωση του νέου κωδικού πρόσβασης δικτύου στη νέα Γέφυρα Ethernet, η οποία προστέθηκε

στο υπάρχον δίκτυο powerline. Επαναφορά εργοστασιακών ρυθμίσε

Χρησιμοποιήστε μία καρφίτσα και κρατήστε το Κουμπί Επαναφοράς πατημένο προς τα κάτω για 2 δευτερόλεπτα, για να επαναφέρετε τις εργοστασιακές ρυθμίσεις σε όλες τις μονάδες που προσπαθείτε να συνδέσετε. Έτσι οι μονάδες θα συνδεθούν με βάση τις εργοστασιακές ρυθμίσεις. 4 Τεχνικά Χαρακτηριστικά Προϊόντος Βασικό Chipset Gigle GGL541 Διασύνδεση Υπολογιστή IEEE802.3u ; IEEE802.3ab, auto cross-over Πρότυπα HomePlug AV Διασύνδεση Δικτύου Μία υποδοχή RJ-45 (10/100/1000 Base-T Ethernet) Μία θύρα ρεύματος 1Gbps, πλήρως αλληλολειτουργήσιμη με τα διαθέσιμα προϊόντα HomePlug AV Υποστήριξη πολλαπλής διανομής μέσω των λειτουργιών IGMP και MLD snooping Εύρος Λειτουργίας Εκτιμώμενο εύρος 300 m σε γραμμές ρεύματος τοίχου Καλωδίωση 1000/100Base-T, Καλώδιο UTP κατ. 5/5e/6 Θερμοκρασία Λειτουργίας Θερμοκρασία περιβάλλοντος 0

Θερμοκρασία Αποθήκευσης Θερμοκρασία περιβάλλοντος -20

Υγρασία 10 έως 90% μέγ. (χωρίς συμπύκνωση) Ισχύς Εισόδου 100 – 240 VAC, 50/60 Hz Εσωτερικά Μεγ. Κατανάλωση Ισχύος 5 W Βύσμα Τροφοδοσίας Ενσωματωμένο US/EU/UK/AU Περίβλημα Πλαστικό (96 mm x 70 mm x 32 mm) Κουμπιά Κουμπιά Απλής Συνδεσης και Επαναφοράς Εργοστασιακών Ρυθμίσεων 60Λυχνίες LED 2 ενδεικτικές λυχνίες Ρυθμού Σύνδεσης της γραμμής ρεύματος: Ρυθμός > 200Mbps, Ρυθμός < 200Mbps, 2 ενδεικτικές λυχνίες κατάστασης Ethernet: Ρυθμός Σύνδεσης, Δραστηριότητα, 1 ενδεικτική λυχνία Ισχύος Πιστοποιήσεις Προδιαγραφή Γραμμής Ρεύματος HomePlug AV FCC Τάξη B / Σήμανση CE / Πιστοποίηση HomePlug AV Χαρακτηριστικά Γραμμής

OFDM 1024/256/64/16/8 QAM, QPSK, BPSK Υψηλής ταχύτητας διαμόρφωση πολλαπλών φερουσών Ρυθμός PHY Έως 200 Mbps Έως 1 Gbps Προγραμματισμός CSMA/CA και TDMA CSMA/CA και TDMA Ζώνη Συχνοτήτων 2 – 28 MHz 50 – 300 MHz Ασφάλεια Κρυπτογράφηση AES 128-bit Κρυπτογράφηση AES 128-bit 5 Πληροφορίες Συμμόρφωση με τους Κανονισμούς Ασφαλείας

FCC Αυτός ο εξοπλισμός έχει ελεγχθεί και διαπιστώθηκε ότι συμμορφώνεται με το Μέρος 15 Τάξη Β των Κανόνων FCC. Η χρήση υπόκειται στις δύο ακόλουθες προϋποθέσεις: (1) Αυτή η συσκευή δεν μπορεί να προκαλέσει επιβλαβείς παρεμβολές (2) Αυτή η συσκευή θα πρέπει να δέχεται οποιαδήποτε ληφθείσα παρεμβολή, συμπεριλαμβανομένων των παρεμβολών που ενδέχεται να προκαλέσουν αν επιθύμητη λειτουργία.

Αυτός ο εξοπλισμός συμμορφώνεται με τις απαιτήσεις των παρακάτω κανονισμών: Σήμανση CE RoHS Αυτό το προϊόν συμμορφώνεται με την οδηγία RoHS.
