| Produkttype | PLA-adapter (HomePlug) Ethernet |
| Merke | Konig |
| Modell | CMPHOMEPL200 |
| Dimensjoner | 96 mm x 70 mm x 32 mm |
| Strømforsyning | 100-240 V AC, 50/60 Hz, 5 W maks |
| Maksimal PHY-hastighet | 1 Gbps |
| Nettverksstandard | HomePlug AV, Mediaxtream™ |
| Ethernet-grensesnitt | 1 port RJ-45 10/100/1000 Base-T |
| Sikkerhet | AES 128-bit kryptering |
| Knapper | Sikkerhet, Reset (tilbakestilling) |
| LED-indikatorer | Strøm, PLA-forbindelse (høy/lav hastighet), Ethernet-forbindelse (aktivitet) |
| Driftstemperatur | 0 °C til 40 °C |
| Lagringstemperatur | -20 °C til 70 °C |
| Driftsfuktighet | 10 % til 90 % (ikke-kondenserende) |
| Kabinettmateriale | Plast |
| Pakkeinnhold | 1 adapter, 2 RJ45 Ethernet-kabler, CD-manual, garantikort |
| Systemkompatibilitet | Windows, Mac, UNIX |
| Sertifiseringer | FCC klasse B, CE, RoHS, HomePlug AV |
| Vedlikehold og rengjøring | Koble fra før rengjøring; bruk en tørr klut; ikke bruk på grenuttak |
| Reparabilitet | Ingen reservedeler medfølger; kontakt kundeservice |
Ofte stilte spørsmål - CMPHOMEPL200 KONIG
Brukerspørsmål om CMPHOMEPL200 KONIG
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Nettverkskort / adapter i PDF-format gratis! Finn veiledningen din CMPHOMEPL200 - KONIG og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. CMPHOMEPL200 av merket KONIG.

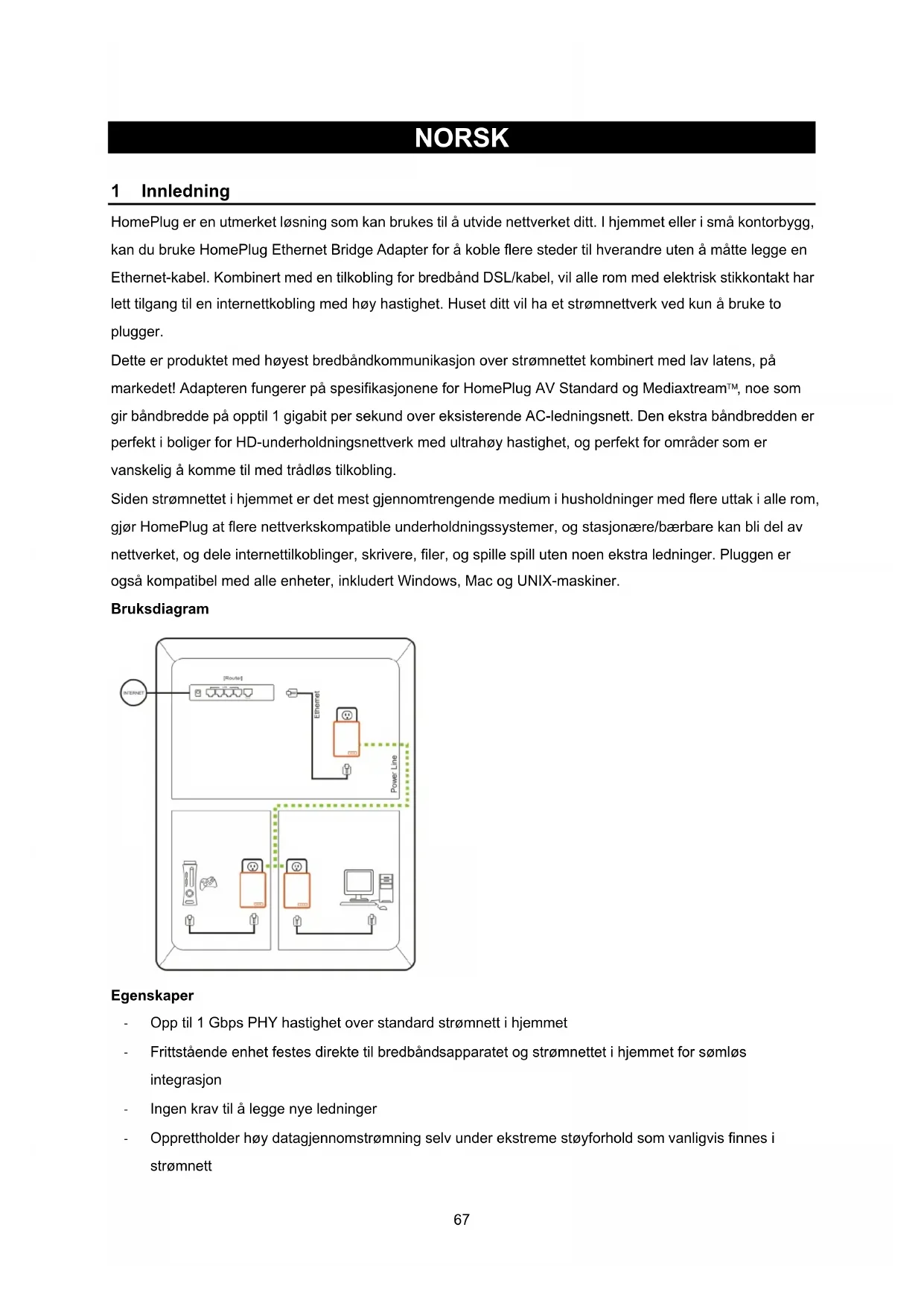

BRUKSANVISNING CMPHOMEPL200 KONIG
1 HomePlug Ethernet Bridge
CD med bruksanvisning
- Produktens garantisedel
- 2 RJ45 Ethernet-kablar
Strøm LED Fast grøn - Strøm til
Fra - strøm fra
Driften er underlagt de to falgende forhold:
HomePlug er en utmerket Iøsning som kan brukes til Å utvide nettverket ditt. I hjemmet eller i små kontorbygg, kan du bruke HomePlug Ethernet Bridge Adapter for Å koble flere steder til hverandre uten Å matte legge en Ethernet-kabel. Kombinert med en tilkobling for bredband DSL/kabel, vil alle rom med elektrisk stikkontakt harlett tilgang til en internettkbling med hoy hastighet. Huset ditt vil ha et strømnettverk ved kun Å bruke to plugged.
Dette er produkt med høyest bredbandkommunikasjon over strømnettekombinert med lav latens, på marketed! Adapteren fungerer på spesifikasjonene for HomePlug AV Standard og Mediaxtream™, noe som gir bändbredde på optil 1 gigabit per sekund over eksisterende AC-ledningsnett. Den ekstra bändbredden er perfect i boliger for HD-underholdningsnettverk med ultrahøy hastighet, og perfect for områder som er vanskelig Å komme til med trådløs tikkobling.
Siden strømnettet i hjemmet er det mest gjennomtrengende medium i husholdninger med flere uttak i alle rom, gjør HomePlug at flere nettverskkompatible underholdningsystemer, og stasjonere/bærbare kan bl del av nettverket, og dele internettilkoblinger, skrivere, filer, og spille spill uten noen ekstra ledninger. Pluggen er også kompatibel med alle encheter, inkludert Windows, Mac og UNIX-maskiner.

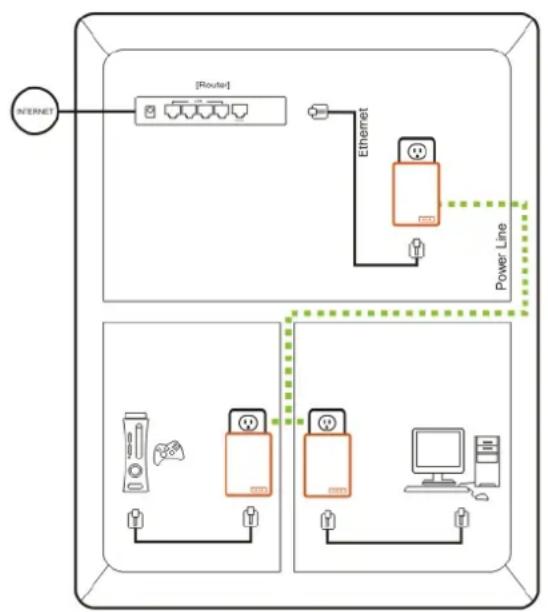

Bruksdiagram
Egenskaper
- Opp til 1 Gbps PHY hastigkeit over standard strømnett i hjemmet
- Frittstaende enhet festes direkte til bredbandsapparatet og strømnettet i hjemmet for somløs integrasjon
- Ingen krav til à legge nye ledninger
-
Opprettholder hoy datagjennomstrømning selv under ekstreme støyforhold som vanligvis finnes i strømnett
-
128-bits AES-kryptering sikrer datasikkerhet
Sameksistere med HomePlug 1.0 og 1.0 Turbo-nettverk
LED-detailjer
Strøm-LED Kontinuerlig grønt - strømmen er på
Av - strømmen er av
Blinker gront - sikkerhet settes opp
Kontinuerlig gront - oppsett av sikkerhet vellykket
Dobbel blink - feil i sikkerheten
HomePlug Pa/Grnn - strmnettet er aktiv og linker til andre adaptere i hoy PHY-hastigthet
Link LED På/Rod - strømnettet er aktiv og linker til andre adaptere i lav PHY-hastigkeit
Av - strømnettet er ikke tilgengelig - ingen andre HomePlug-enheter ble oppdaget
Ethernet Link Kontinuerlig grinn - port med 10/100/1000 Mbps er tilkoblet
LED Blinker - Data blir mottatt ell er sendt
Av - Ingen Ethernet-tikobling
Detaljer for undersiden av boksen
Undersiden inneholder en innfelt knapp for Reset, en Sikkerhetsknapp, og en Ethernet-port.
Reset Se Sikkerhetsknappen for mer informasjon.
Denne knappen brukes for Å fjerne ALL data og gjenopprette ALLE innstlinger til fabrikkinstillingene. Trykk og slipp knappen Reset for Å begynne Å gjenopprette fabrikkinstillingene.
Systemkrav
En ellr flere HomePlug(er) av CMP-HOMEPL200/201/1000/1001 og kompatible enheter
- Tilgengelig Ethernet-port på datamaskinen eller nettverksenheten
- Tilgengelig stikkontakt. Unngå Å bruke HomePlug-enhetene pågrenuttak ettersom de kan pärke kvaliteten påprodukter
- Standard strømnettoppsett i hjemmet
Innhold i pakken
1HomePlug Ethernet Bridge
CD med Produktbruksanvising
- Begrenser garantikort for Produkt
- 2 RJ45 Ethernet-kabler
2 Installasjon og oppsett av maskinvare
HomePlug er en plug-and-play-enhet. Brukeren er i stand til Å sette inn kontakten ogkommen i gang uten noe komplisert oppsett og innstillinger.
Bare sett pluggen direkte inn i en ledig stikkontakt og koble til en nettverkaktivert Ethernet-port. Vær oppmerksom på at du trenger minst to Ethernet broer for Å apprette et nettverk via strømnettef.
Steg for maskinvareoppsett for a prette et strmnetverk i din bolig med Ethernet Bridges:
- Sett en Ethernet-kabel inn i enhances nettaktiverte Ethernet-port.
- Sett den andere enden av Ethernet-kabelen i Ethernet-porten i støpslet på undersiden av boksen.
- Sett utstikkerne på baksiden av pluggen rett inn i en stikkontakt i veggen. Unngå Å bruke HomePlug-enhetene på grenuttak ettersom de kan pärvirke kvaliteten påproduktet.
- Gjenta stegene ovenfor for den andre Ethernet Bridge for a etablere et strmnettverk.
3 Konfigurasjon
Som standard har pluggen 128-bit AES-krryptering som sikrer datasikkerhet ved Å blokkere tilgang fra utsiden av huset. Men vi anbefaler deg sterkt til Å endre standard nettverkspassordet med Sikkerhetsknappen som er plassert på undersiden av produitet.
Endre nettverkspassord
- Etter Å ha fulgt maskinvareoppsettet og med begge Ethernet Bridges koblet i veggen, trykk ned Sikkerhetsknappen på begge enchetene i 10 sekunder. Dette vil endre passordet til en tilfeldig verdi.
- Trykk ned Sikkerhetsknappen i mer enn 0,5 sekunder, menindre enn 3 sekunder.
- Du vil ha 2 minutter til Å gå til den andre enheten og trykke ned Sikkerhetsknappen i mer enn 0,5 sekunder, menindre enn 3sekunder.
- Det nye nettverkspassordet er nå lagret pa den andre enheten. Passordet vil ikke gå tapt, selv om Ethernet Bridges er trukket ut fra veggen.
Legge til ny plugg til det eksisterende stromnettet
Hvis standard passord for strømnettverket har blitt satt opp, mA en ny Ethernet Bridge laste inn det nye passordet før det kan bl del av det eksisterende strømnettverket.
- Trykk inn Sikkerhetsknappen på en enchet som allerede er kryptert, i mer enn 0,5 sekunder, menindre enn 3 sekunder.
- Du vil ha 2 minutter til a gà til den nye encheten og trykke ned Sikkerhetsknappen i mer enn 0,5 sekunder, menindre enn 3sekunder.
- Den nye Ethernet Bridge er nålastet med nettverkpassordet og lagt til det eksisterende strømnettverket.
Gjenopppretting av fabrikinnstillinger
Bruk en liters nalg oghold knappen Reset nede i 2 sekunder for a gjenopprette til fabrikinnstillinger pahver enhet du prover a koble til. Enheten vil da koble til, basert pa fabrikinnstillinger.
4 Produktspesifikasjon
| Hovedchipsett Gigle GGL541 | ||
| Datagrensesnitt IEEE802.3u, IEEE802.3ab, automatisk krysning | ||
| Standarder HomePlug AV | ||
| Nettverkgrensesnitt | Én RJ-45 (10/100/1000 Base-T Ethernet) Én 1Gbps strømnetport er fullstendig samkjørt med eksisterende HomePlug AV-produkter Multicast støtte via IGMP og MLD-spionering | |
| Driftsrekkevidde Beregnet rekkevidde på 300 m i veggstrømledninger | ||
| Kabler 1000/100Base-T; Cat. 5/5e/6 UTP-kabel | ||
| Driftstemperatur | 0 °C til 40 °C omgivelsesttemperatur | |
| Oppbevaringstemperatur | -20 °C til +70 °C omgivelsesttemperatur | |
| Fuktigkeit 10 til 90 %(Maximum) | ikke kondensering | |
| Strømforsyning 100 - 240VAC, 50/60Hz Intern | ||
| Maks strømforbruk 5W | ||
| Strømadapter Lagret US / EU / UK / AU | ||
| Emballasje Plast (96mm x 70mm x 32mm) | ||
| Knapper Enkel tlikobling og Fabrikinnstilingsknapper | ||
| LED | 2 indicatorer for strømnettets koblehastighet: Hastighet > 200Mbps, Hastighet <200Mbps; 2 Ethernet-statusindikatorer: Koblehastighet, Aktivitet; 1 Strømindikator | |
| Sertifiseringer | Spesifikasjon for HomePlug AV-strømnett FCC Klasse B / CE-merket / HomePlug AV-sertifisering | |
| Strømnettfunksjoner HomePlug AV | MediaxtreamTM | |
| Modulasjon | OFDM 1024/256/64/16/8 QAM, QPSK, BPSK | Høy hastighet med multi-carrier modulasjon |
| PHY-hastighet Opp til 200Mbps Opp til 1Gbps | ||
| Fordeling | CSMA / CA og TDMA | CSMA / CA og TDMA |
| Frekvensbænd | 2 - 28 MHz | 50 - 300 MHz |
| Sikkerhet | 128-bit AES-kryptering | 128-bit AES-kryptering |
Sikkerhetssamsvar
FCC
Dette utstyret har blitt testet og funnet i samsvar med del 15 klasse B i FCC-reglene. Bruk er underlagt følgende to vilkår:
(1) Denne encheten mä ikke forårsake skadelig interferens
(2) Denne encheten ma akseptere enhver interferens, inkludert interferens som kan forarsake uønsket drift.
