BRUKSANVISNING CMPHOMEPL1000 KONIG

Strøm LED Fast grøn – Strøm til

Fra – strøm fra

Driften er underlagt de to følgende forhold:

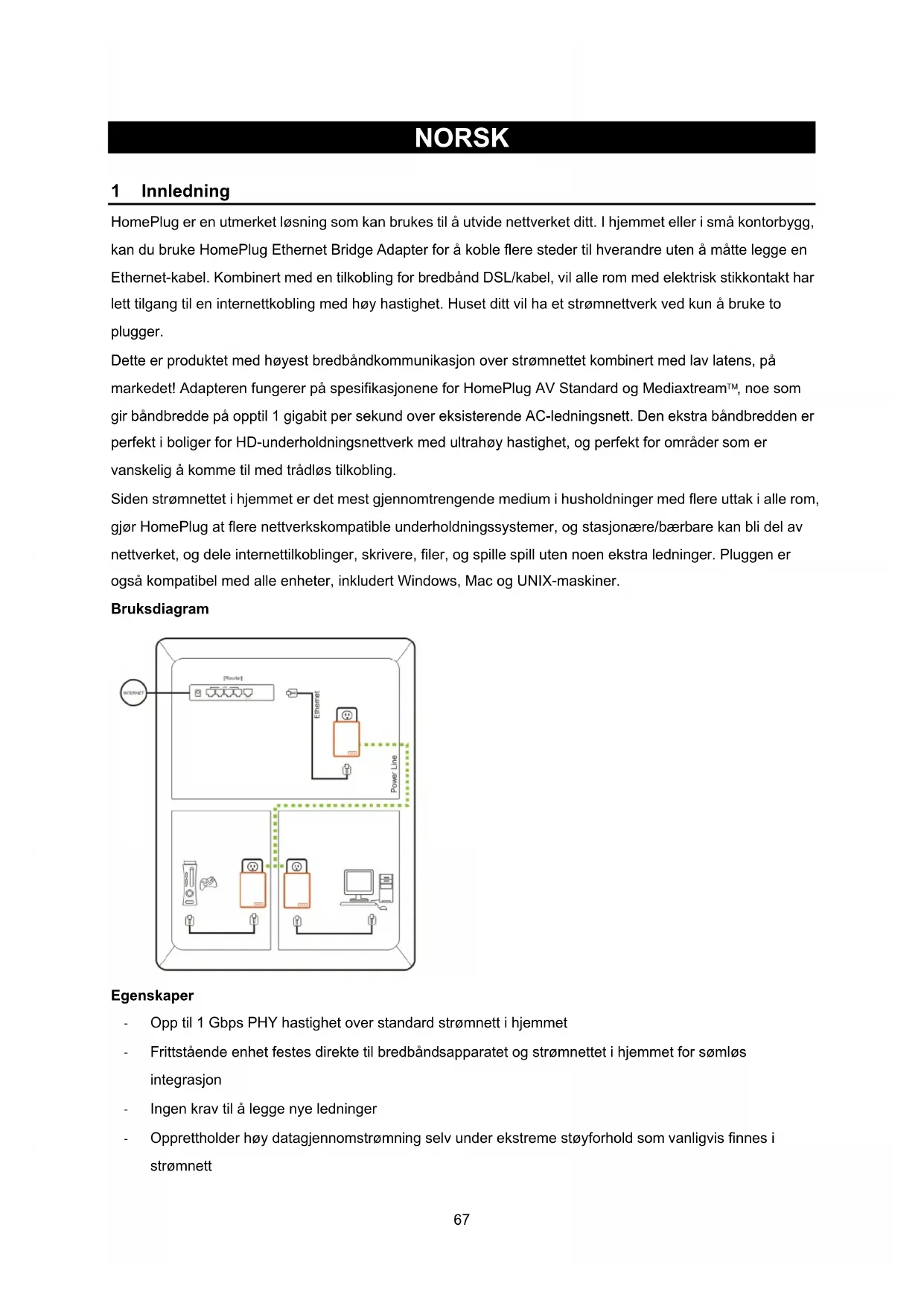

HomePlug er en utmerket løsning som kan brukes til å utvide nettverket ditt. I hjemmet eller i små kontorbygg, kan du bruke HomePlug Ethernet Bridge Adapter for å koble flere steder til hverandre uten å måtte legge en Ethernet-kabel. Kombinert med en tilkobling for bredbånd DSL/kabel, vil alle rom med elektrisk stikkontakt har lett tilgang til en internettkobling med høy hastighet. Huset ditt vil ha et strømnettverk ved kun å bruke to plugger.

Dette er produktet med høyest bredbåndkommunikasjon over strømnettet kombinert med lav latens, på markedet! Adapteren fungerer på spesifikasjonene for HomePlug AV Standard og Mediaxtream™, noe som gir båndbredde på opptil 1 gigabit per sekund over eksisterende AC-ledningsnett. Den ekstra båndbredden er perfekt i boliger for HD-underholdningsnettverk med ultrahøy hastighet, og perfekt for områder som er vanskelig å komme til med trådløs tilkobling.

Siden strømnettet i hjemmet er det mest gjennomtrengende medium i husholdninger med flere uttak i alle rom, gjør HomePlug at flere nettverkskompatible underholdningssystemer, og stasjonære/bærbare kan bli del av nettverket, og dele internettilkoblinger, skrivere, filer, og spille spill uten noen ekstra ledninger. Pluggen er også kompatibel med alle enheter, inkludert Windows, Mac og UNIX-maskiner.

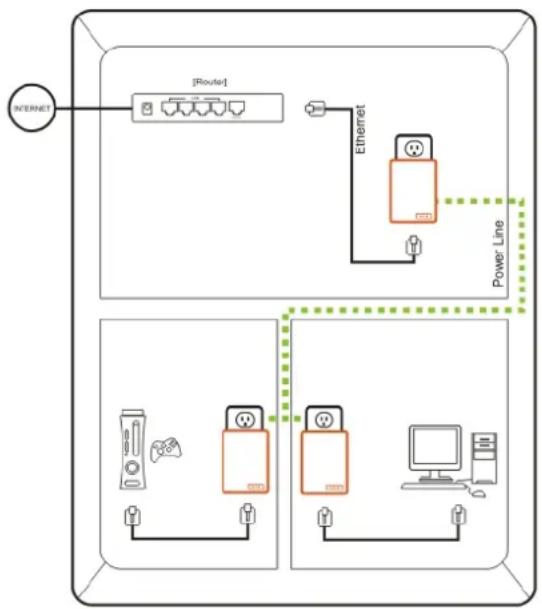

Bruksdiagram

Egenskaper

• Opp til 1 Gbps PHY hastighet over standard strømnett i hjemmet
• Frittstående enhet festes direkte til bredbåndsapparatet og strømnettet i hjemmet for sømløs integrasjon
• Ingen krav til å legge nye ledninger

• Opprettholder høy datagjennomstrømning selv under ekstreme støyforhold som vanligvis finnes i strømnett

• 128-bits AES-kryptering sikrer datasikkerhet

• Sameksistere med HomePlug 1.0 og 1.0 Turbo-nettverk

LED-detaljer

Strøm-LED Kontinuerlig grønt - strømmen er på

Av – strømmen er av

Blinker grønt - sikkerhet settes opp

Kontinuerlig grønt - oppsett av sikkerhet vellykket

Dobbel blink - feil i sikkerheten

HomePlug På/Grønn - strømnettet er aktivt og linker til andre adaptere i høy PHY-hastighet

Link LED På/Rød - strømnettet er aktivt og linker til andre adaptere i lav PHY-hastighet

Av - strømnettet er ikke tilgjengelig - ingen andre HomePlug-enheter ble oppdaget

Ethernet Link Kontinuerlig grønn - port med 10/100/1000 Mbps er tilkoblet

LED Blinker - Data blir mottatt eller sendt

Av - Ingen Ethernet-tilkobling

Detaljer for undersiden av boksen

Undersiden inneholder en innfelt knapp for Reset, en Sikkerhetsknapp, og én Ethernet-port.

Sikkerhet Denne knappen er laget for å danne en individuell nettverksgruppe i et miljø med flere knutepunkter

Reset Se Sikkerhetsknappen for mer informasjon.

Denne knappen brukes for å fjerne ALL data og gjenopprette ALLE innstillinger til fabrikkinnstillingene. Trykk og slipp knappen Reset for å begynne å gjenopprette fabrikkinnstillingene.

Systemkrav

• En eller flere HomePlug(er) av CMP-HOMEPL200/201/1000/1001 og kompatible enheter
• Tilgjengelig Ethernet-port på datamaskinen eller nettverksenheten
• Tilgjengelig stikkontakt. Unngå å bruke HomePlug-enhetene på grenuttak ettersom de kan påvirke kvaliteten på produktet
• Standard strømnettopsett i hjemmet

Innhold i pakken

• 1 HomePlug Ethernet Bridge
• CD med produktbruksanvisning
• Begrenser garantikort for produkt
• 2 RJ45 Ethernet-kabler

2 Installasjon og oppsett av maskinvare

HomePlug er en plug-and-play-enhet. Brukeren er i stand til å sette inn kontakten og komme i gang uten noe komplisert oppsett og innstillinger.

Bare sett pluggen direkte inn i en ledig stikkontakt og koble til en nettverkaktivert Ethernet-port. Vær oppmerksom på at du trenger minst to Ethernet broer for å opprette et nettverk via strømnettet.

Steg for maskinvareoppsett for å opprette et strømnettverk i din bolig med Ethernet Bridges:

1. Sett en Ethernet-kabel inn i enhetens nettaktiverte Ethernet-port.
2. Sett den andre enden av Ethernet-kabelen i Ethernet-porten i støpslet på undersiden av boksen.
3. Sett utstikkerne på baksiden av pluggen rett inn i en stikkontakt i veggen. Unngå å bruke HomePlug-enhetene på grenuttak ettersom de kan påvirke kvaliteten på produktet.
4. Gjenta stegene ovenfor for den andre Ethernet Bridge for å etablere et strømnettverk.

3 Konfigurasjon

Som standard har pluggen 128-bit AES-kryptering som sikrer datasikkerhet ved å blokkere tilgang fra utsiden av huset. Men vi anbefaler deg sterkt til å endre standard nettverkspassordet med Sikkerhetsknappen som er plassert på undersiden av produktet.

Endre nettverkspassord

1. Etter å ha fulgt maskinvareoppsettet og med begge Ethernet Bridges koblet i veggen, trykk ned Sikkerhetsknappen på begge enhetene i 10 sekunder. Dette vil endre passordet til en tilfeldig verdi.
2. Trykk ned Sikkerhetsknappen i mer enn 0,5 sekunder, men mindre enn 3 sekunder.
3. Du vil ha 2 minutter til å gå til den andre enheten og trykke ned Sikkerhetsknappen i mer enn 0,5 sekunder, men mindre enn 3sekunder.
4. Det nye nettverkspassordet er nå lagret på den andre enheten. Passordet vil ikke gå tapt, selv om Ethernet Bridges er trukket ut fra veggen.

Legge til ny plugg til det eksisterende strømnettet

Hvis standard passord for strømnettverket har blitt satt opp, må en ny Ethernet Bridge laste inn det nye passordet før det kan bli del av det eksisterende strømnettverket.

1. Trykk inn Sikkerhetsknappen på en enhet som allerede er kryptert, i mer enn 0,5 sekunder, men mindre enn 3 sekunder.
2. Du vil ha 2 minutter til å gå til den nye enheten og trykke ned Sikkerhetsknappen i mer enn 0,5 sekunder, men mindre enn 3sekunder.
3. Den nye Ethernet Bridge er nå lastet med nettverkpassordet og lagt til det eksisterende strømnettverket.

Gjenoppretting av fabrikkinnstillinger

Bruk en liten nål og hold knappen Reset nede i 2 sekunder for å gjenopprette til fabrikkinnstillinger på hver enhet du prøver å koble til. Enheten vil da koble til, basert på fabrikkinnstillinger.

4 Produktspesifikasjon

Hovedchipsett Gigle GGL541
Datagrensesnitt IEEE802.3u, IEEE802.3ab, automatisk krysning
Standarder HomePlug AV
Nettverkgrensesnitt	Én RJ-45 (10/100/1000 Base-T Ethernet)Én 1Gbps strømnettport er fullstendig samkjørt med eksisterende HomePlug AV-produkterMulticast støtte via IGMP og MLD-spionering
Driftsrekkevidde Beregnet rekkevidde på 300 m i veggstrømledninger
Kabler 1000/100Base-T; Cat. 5/5e/6 UTP-kabel
Driftstemperatur	0 °C til 40 °C omgivelsestemperatur
Oppbevaringstemperatur	-20 °C til +70 °C omgivelsestemperatur
Fuktighet 10 til 90 % maksimum (ikke kondensering)
Strømforsyning 100 - 240VAC, 50/60Hz Intern
Maks strømforbruk 5W
Strømadapter Lagret US / EU / UK / AU
Emballasje Plast (96mm x 70mm x 32mm)
Knapper Enkel tilkobling og Fabrikkinnstilingsknapper
LED	2 indikatorer for strømnettets koblehastighet: Hastighet > 200Mbps, Hastighet <200Mbps; 2 Ethernet-statusindikatorer: Koblehastighet, Aktivitet;1 Strømindikator
Sertifiseringer	Spesifikasjon for HomePlug AV-strømnettFCC Klasse B / CE-merket / HomePlug AV-sertifisering

Strømnettfunksjoner HomePlug AV		MediaxtreamTM
Modulasjon	OFDM 1024/256/64/16/8 QAM, QPSK, BPSK	Høy hastighet med multi-carrier modulasjon
PHY-hastighet Opp til 200Mbps Opp til 1Gbps
Fordeling	CSMA / CA og TDMA	CSMA / CA og TDMA
Frekvensbånd	2 - 28 MHz	50 - 300 MHz
Sikkerhet	128-bit AES-kryptering	128-bit AES-kryptering

Sikkerhetssamsvar

FCC

Dette utstyret har blitt testet og funnet i samsvar med del 15 klasse B i FCC-reglene. Bruk er underlagt følgende to vilkår:

(1) Denne enheten må ikke forårsake skadelig interferens
(2) Denne enheten må akseptere enhver interferens, inkludert interferens som kan forårsake uønsket drift.

CE

Dette utstyret er i overensstemmelse med kravene i følgende forskrifter: CE-merket

RoHS

Dette produktet er i overensstemmelse med RoHS.
