GEBRUIKSAANWIJZING CMPHOMEPL1000 KONIG

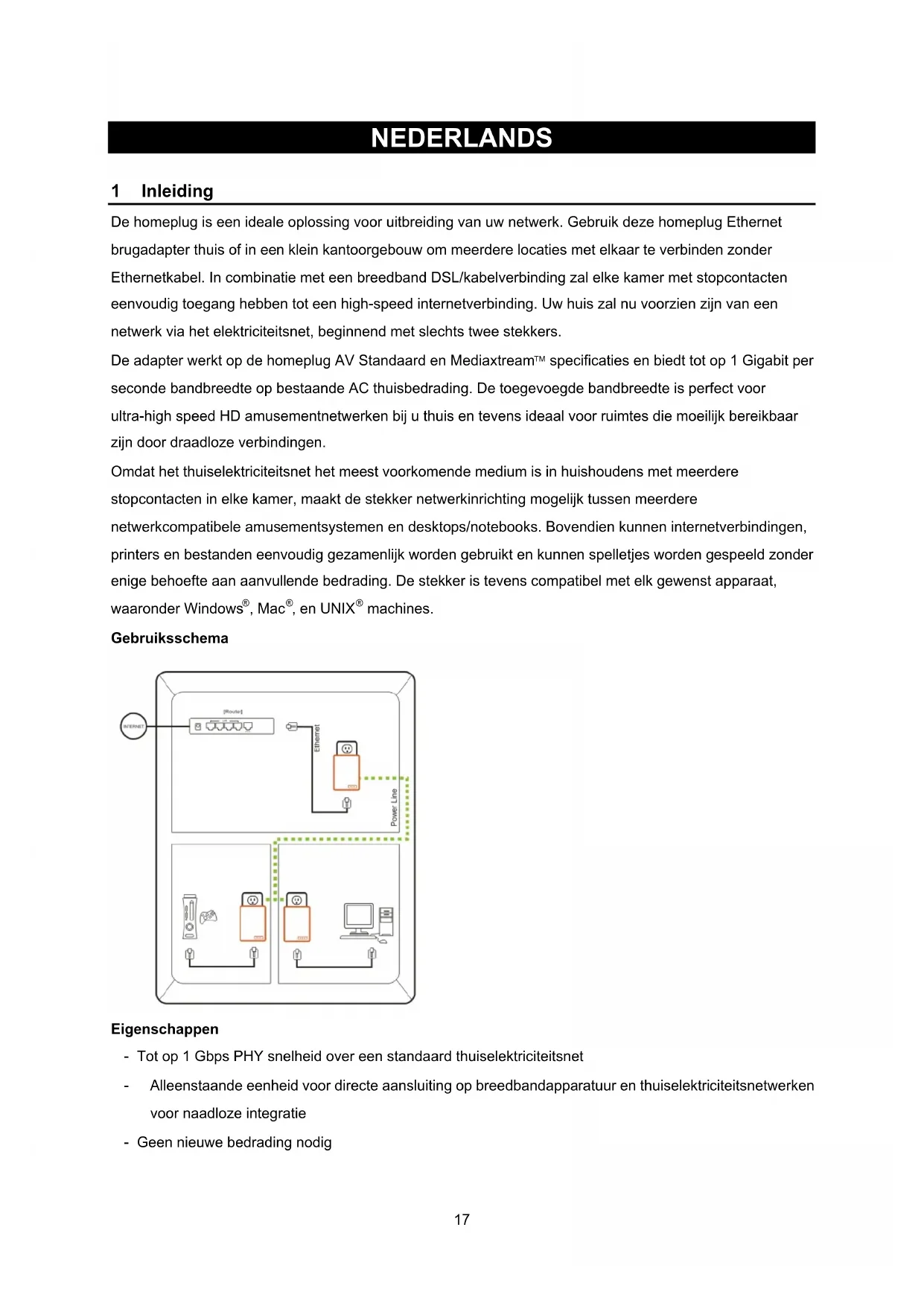

GEBRUIKSAANWIJZING (p. 17)

Homeplug

De homeplug is een ideale oplossing voor uitbreiding van uw netwerk. Gebruik deze homeplug Ethernet brugadapter thuis of in een klein kantoorgebouw om meerdere locaties met elkaar te verbinden zonder Ethernetkabel. In combinatie met een breedband DSL/kabelverbinding zal elke kamer met stopcontacten eenvoudig toegang hebben tot een high-speed internetverbinding. Uw huis zal nu voorzien zijn van een netwerk via het elektriciteitsnet, beginnend met slechts twee stekkers.

De adapter werkt op de homeplug AV Standaard en Mediaxtream™ specificaties en biedt tot op 1 Gigabit per seconde bandbreedte op bestaande AC thuisbedrading. De toegevoegde bandbreedte is perfect voor ultra-high speed HD amusementnetwerken bij u thuis en tevens ideaal voor ruimtes die moeilijk bereikbaar zijn door draadloze verbindingen.

Omdat het thuiselektriciteitsnet het meest voorkomende medium is in huishoudens met meerdere stopcontacten in elke kamer, maakt de stekker netwerkinrichting mogelijk tussen meerdere netwerkcompatibele amusementsystemen en desktops/notebooks. Bovendien kunnen internetverbindingen, printers en bestanden eenvoudig gezamenlijk worden gebruikt en kunnen spelletjes worden gespeeld zonder enige behoefte aan aanvullende bedrading. De stekker is tevens compatibel met elk gewenst apparaat, waaronder Windows ^® , Mac ^® , en UNIX ^® machines.

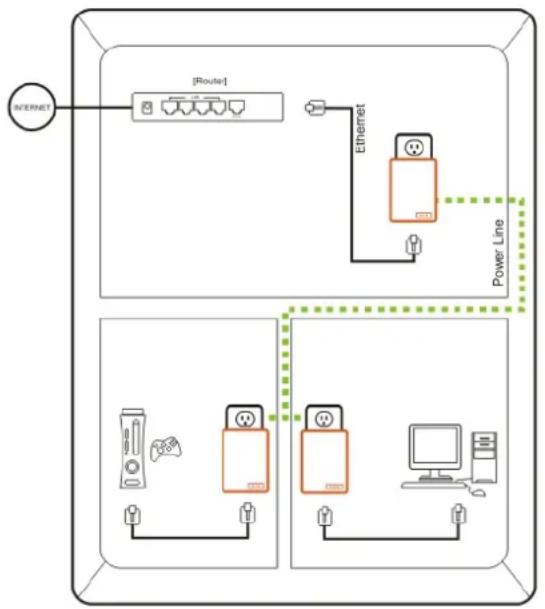

Gebruiksschema

Eigenschappen

• Tot op 1 Gbps PHY snelheid over een standaard thuiselektriciteitsnet
• Alleenstaande eenheid voor directe aansluiting op breedbandapparatuur en thuiselektriciteitsnetwerken voor naadloze integratie

• Geen nieuwe bedrading nodig

• Behoudt hoge gegevensoverdracht, zelfs onder extreme interferentiecondities gewoonlijk aanwezig in elektriciteitsleidingen

• 128 Bit AES encryptie garandeert gegevensbeveiliging
• Co-existentie met homeplug 1.0 en 1.0 Turbonetwerken

LED Details

Aan/Uit LED Constant groen – Ingeschakeld

Uit – Uitgeschakeld

Knipperend groen – Beveiliging wordt ingesteld

Constant groen – Beveiligingsinstelling geslaagd

Dubbele knippering - Beveiligingsinstelling mislukt

Homeplug Aan/Groen – Het elektriciteitsnetwerk is actief en verbonden met andere adapter(s) op

Aan/Rood – Het elektriciteitsnetwerk is actief en verbonden met andere adapter(s) op low-speed PHY snelheid

Uit – Elektriciteitsnetwerk is niet beschikbaar – geen andere homeplugapparatuur waargenomen

Ethernet Link Constant groen – 10/100/1000 Mbps poort verbonden

LED Knipperend – Gegevens worden verzonden of ontvangen

Uit – Geen Ethernet link

Onderbehuizing details

De onderbehuizing bevat een verzonden Terugsteltoets, een Beveiligingstoets en 1 Ethernet- poort.

Beveiliging Deze toets is bestemd voor het genereren van een individuele netwerkgroep onder meerdere knooppuntomgevingen

Terugstelling Lees a.u.b. de Beveiligingstoetssectie voor meer informatie.

Deze toets wordt gebruikt om ALLE gegevens te wissen en ALLE instellingen terug te stellen op de standaard fabriekswaarden. Druk de terugsteltoets in en laat weer los om te beginnen met herstel van de fabriekswaarden.

Systeemvereisten

• Eén of meerdere andere homeplug(gen) van CMP-HOMEPL200/201/1000/1001 en compatibele apparaten
• Beschikbare Ethernetpoort op computer of netwerkapparaat
• Beschikbaar stopcontact. Gebruik homeplugapparatuur a.u.b. niet op voedingstrips omdat de productprestatie hierdoor kan worden aangetast
• Standaard thuiselektriciteitsbedrading

Verpakkingsinhoud:

- 1 Homeplug Ethernetbrug

• Gebruikshandleiding CD
• Beperkte garantiekaart
• 2 RJ45 Ethernetkabels

2 Installatie en hardware-instelling

De homeplug is een plug & play apparaat; simpelweg aansluiten en gebruiken zonder ingewikkelde configuraties en instellingen.

Steek de stekker gewoon in een willekeurig beschikbaar stopcontact en maak verbinding met elke gewenste netwerkingeschakelde Ethernetpoort. Vergeet a.u.b. niet dat u minstens twee Ethernetbruggen nodig hebt om een elektriciteitsnetwerk te creëren.

Stappen voor hardware-instelling om met deze Ethernetbruggen een elektriciteitsnetwerk op te zetten in uw huis:

1. Steek een Ethernetkabel in de netwerkingeschakelde Ethernetpoort van het apparaat.
2. Steek het andere einde van deze Ethernetkabel in de Ethernetpoort van de stekker op de onderzijde van de behuizing.
3. Steek de uitsteeksels in de achterzijde van de stekker direct in het stopcontact in de muur. Gebruik homeplugapparatuur a.u.b. niet op voedingstrips omdat de productprestatie hierdoor kan worden aangetast.
4. Herhaal de bovenstaande stappen voor de tweede Ethernetbrug om een elektriciteitsnetwerk te creëren.

3 Configuratie

De stekker heeft standaard een 128 bit AES encryptie om beveiliging van uw gegevens te garanderen door toegang vanaf buiten uw huis te blokkeren. Het is echter sterk raadzaam het standaard netwerkwachtwoord te wijzigen d.m.v. de Beveiligingstoets onderop het apparaat.

Netwerkwachtwoord wijzigen

1. Zorg ervoor dat u de hardware-instellingen afrondt en dat beide Ethernetbruggen in het stopcontact zijn gestoken. Houdt vervolgens de Beveiligingstoets op beide eenheden 10 seconden ingedrukt, hierdoor wordt het wachtwoord veranderd in een willekeurige waarde.
2. Houd de Beveiligingstoets op het ene apparaat langer dan een halve seconde ingedrukt, maar korter dan 3 seconden.
3. U heeft nu 2 minuten om naar het tweede apparaat te gaan en de Beveiligingstoets langer dan een halve seconde, maar korter dan 3 seconden, ingedrukt te houden.
4. Het nieuwe netwerkwachtwoord is nu opgeslagen in de tweede eenheid. Dit wachtwoord zal niet verloren raken, zelfs niet wanneer beide Ethernetbruggen uit het stopcontact worden gehaald.

Een nieuwe stekker toevoegen aan het bestaande elektriciteitsnetwerk

Als het standaard wachtwoord van het elektriciteitsnetwerk is ingesteld, moet het nieuwe wachtwoord in een nieuwe Ethernetbrug worden geregistreerd voordat u deze kunt toevoegen aan het bestaande elektriciteitsnetwerk.

1. Druk langer dan een halve seconde, maar korter dan 3 seconden, op de Beveiligingstoets van een eenheid al voorzien van encryptie.
2. U heeft nu 2 minuten om naar het nieuwe apparaat te gaan, houd de Beveiligingstoets langer dan een halve seconde, maar korter dan 3 seconden, ingedrukt.
3. De nieuwe Ethernetbrug is nu geregistreerd met het nieuwe netwerkwachtwoord en toegevoegd aan het bestaande elektriciteitsnetwerk.

Fabrieksinstellingen herstellen

Gebruik een puntig voorwerp en houd de Terugsteltoets 2 seconden ingedrukt om de fabrieksinstellingen te herstellen op elke eenheid die u probeert te verbinden. De eenheid zal vervolgens verbinding maken, gebaseerd op de fabrieksinstellingen.

4 Productspecificaties

Primaire Chipset Gigle GGL541
Computerinterface IEEE802.3u; IEEE802.3ab, auto cross-over
Standaarden Homeplug AV
Netwerkinterface	Eén RJ-45 (10/100/1000 Base-T Ethernet)Eén 1 Gbps elektriciteitslijnpoort, volledig werkzaam in combinatie met bestaande homeplug AV productenMulticast ondersteuning via IGMP en MLD snooping
Bedrijfsbereik Benaderd bereik van 300 m in muurelektriciteitsleidingen
Kabels 1000/100Base-T; Cat. 5/5e/6 UTP Kabel
Bedrijfstemperatuur	0°C - 40°C omgevingstemperatuur
Opslagtemperatuur	-20°C - +70°C omgevingstemperatuur
Vochtigheid 10 - 90% Maximum (zonder condensatie)
Voedingsingang 100 – 240 V AC, 50/60 Hz Intern
Max. stroomverbruik 5 W
Voedingsaansluiting Ingebedde US/EU/UK/AU
Behuizing Plastic (96x70x32mm)
Toetsen Eenvoudige Verbinding –en Fabrieksterugsteltoetsen
LED	2 Elektriciteitsleiding Linksnelheid indicators: Snelheid > 200 Mbps, Snelheid < 200 Mbps; 2 Ethernet statusindicators: Linksnelheid, Activiteit; 1 Voedingsindicator
Certificaten	Homeplug AV powerline specificatieFCC Klasse B/CE Markering/homeplug AV certificatie

ElektriciteitsleidingEigenschappen	Homeplug AV	MediaxtreamTM
Modulatie	OFDM 1024/256/64/16/8QAM, QPSK, BPSK	High-speed multi-draaggolf modulatie
PHY Snelheid Tot op 200 Mbps Tot op 1Gbps
Scheduling CSMA/CA en TDMA CSMA/CA en TDMA
Frequentieband 2 – 28 MHz 50 – 300 MHz
Beveiliging 128 Bit AES encryptie 128 Bit AES encryptie

5 Informatie

Veiligheidsverklaring

FCC

Deze apparatuur is getest en in overeenstemming bevonden met Deel 15 Klasse B van de FCC-richtlijnen.

Gebruik is toegestaan onder de volgende twee voorwaarden:

(1) Dit apparaat mag geen schadelijke interferentie veroorzaken
(2) Dit apparaat moet alle interferenties accepteren, waaronder interferentie die een ongewenste werking kan veroorzaken.

CE

Deze apparatuur is in overeenstemming met de vereisten van de volgende richtlijnen:

- CE Marketing

- RoHS
