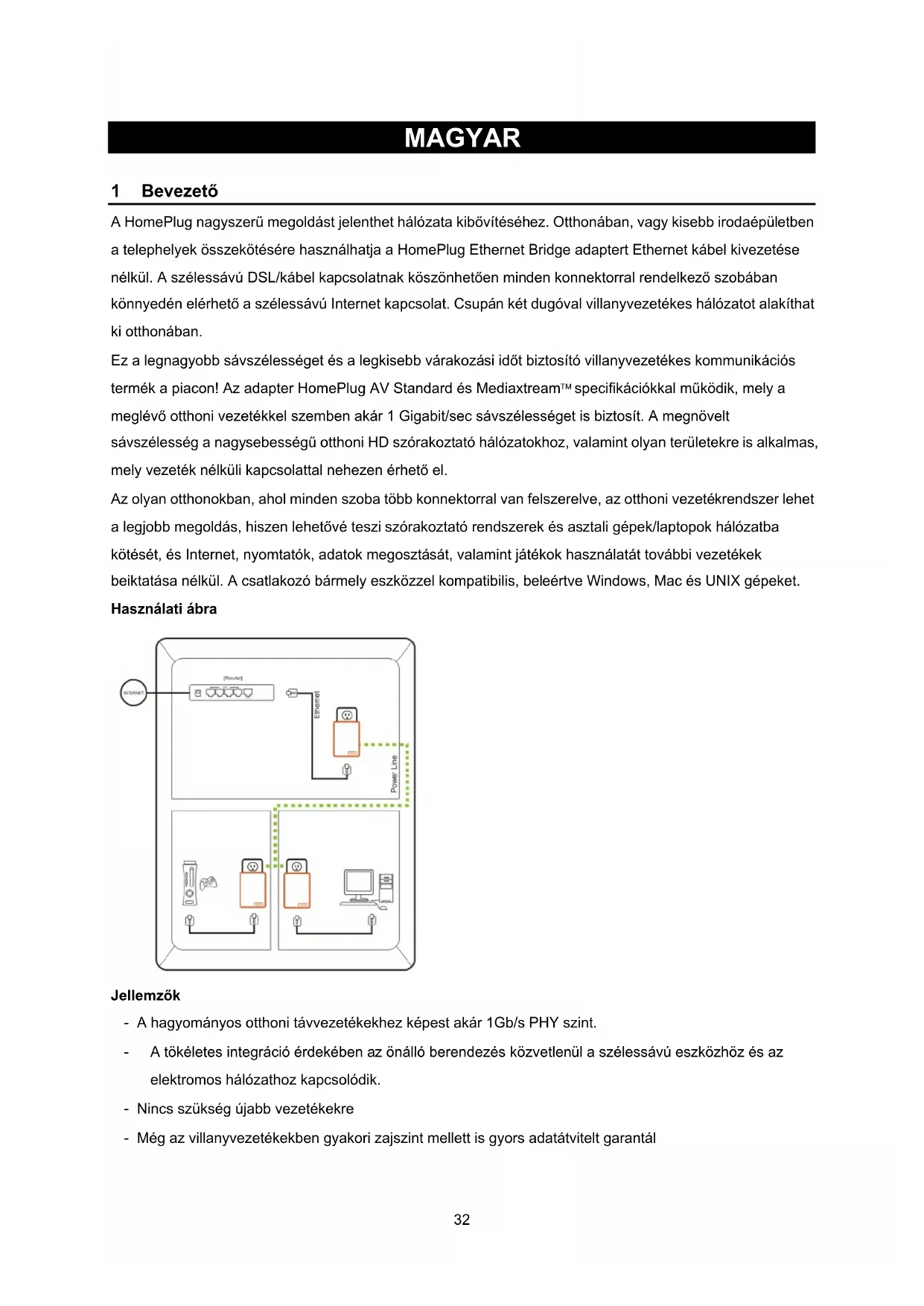

HASZNÁLATI ÚTMUTATÓ CMPHOMEPL1000 KONIG

A HomePlug nagyszerű megoldást jelenthet hálózata kibővítéséhez. Otthonában, vagy kisebb irodaépületben a telephelyek összekötésére használhatja a HomePlug Ethernet Bridge adaptert Ethernet kábel kivezetése nélkül. A szélessávú DSL/kábel kapcsolatnak köszönhetően minden konnektorral rendelkező szobában könnyedén elérhető a szélessávú Internet kapcsolat. Csupán két dugóval villanyvezetékes hálózatot alakíthat ki otthonában.

Ez a legnagyobb sávszélességet és a legkisebb várakozási időt biztosító villanyvezetékes kommunikációs termék a piacon! Az adapter HomePlug AV Standard és Mediaxtream™ specifikációkkal működik, mely a meglévő otthoni vezetékkel szemben akár 1 Gigabit/sec sávszélességet is biztosít. A megnövelt sávszélesség a nagysebességű otthoni HD szórakoztató hálózatokhoz, valamint olyan területekre is alkalmas, mely vezeték nélküli kapcsolattal nehezen érhető el.

Az olyan otthonokban, ahol minden szoba több konnektorral van felszerelve, az otthoni vezetékrendszer lehet a legjobb megoldás, hiszen lehetővé teszi szórakoztató rendszerek és asztali gépek/laptopok hálózatba kötését, és Internet, nyomtatók, adatok megosztását, valamint játékok használatát további vezetékek beiktatása nélkül. A csatlakozó bármely eszközzel kompatibilis, beleértve Windows, Mac és UNIX gépeket.

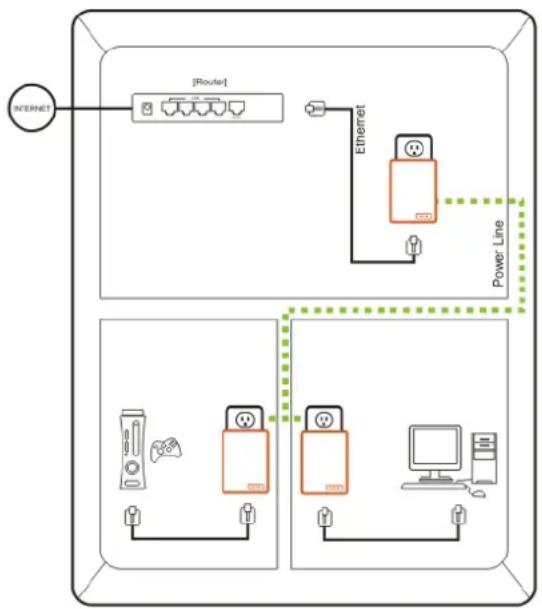

Használati ábra

Jellemzők

• A hagyományos otthoni távvezetékekhez képest akár 1Gb/s PHY szint.
• A tökéletes integráció érdekében az önálló berendezés közvetlenül a szélessávú eszközhöz és az elektromos hálózathoz kapcsolódik.
• Nincs szükség újabb vezetékekre

• Még az villanyvezetékekben gyakori zajszint mellett is gyors adatátvitelt garantál

• Az adatok biztonságát a 128 bit-es AES titkosítás biztosítja

• A HomePlug 1.0-val és 1.0 Turbo hálózatokkal együtt használható

LED adatok

Bekapcsolásjelző Folyamatos zöld – Áram alatt

LED Ki - Lekapcsolva

Villogó zöld - Biztonsági beállítások elvégzése

Állandó zöld - Biztonsági beállítások sikeresek

Dupla villanás - Biztonsági beállítás sikertelen

HomePlug Be/Zöld - A villanyvezetékes hálózat aktív és más magas PHY sebességű adapter(ek)hez

Kapcsolat LED csatlakozik

Be/Piros - A villanyvezetékes hálózat aktív és más alacsony PHY sebességű

adapter(ek)hez csatlakozik

Ki - Nem érhető el villanyvezetékes hálózat - másik HomePlug eszköz nem található

Ethernet Állandó zöld – 10/100/1000Mb/s port csatlakoztatva

Kapcsolat LED Villogás – Adatküldés vagy fogadás

Ki - Nincs Ethernet kapcsolat

Alsó burkolat adatai

Az alsó burkolat egy süllyesztett Újraindító gombot, egy Biztonsági gombot és egy Ethernet portot tartalmaz.

Biztonság A gomb több csomóponttal rendelkező környezet esetében egyéni hálózatcsoport generálására alkalmas.

Reset További részletekért lásd a Biztonsági gomb részt.

Ezzel a gombbal MINDEN adat törölhető és MINDEN beállítás az alapértékekre állítható

vissza. A gyári beállítások visszaállításához nyomja meg, majd engedje el a reset gombot.

Rendszerkövetelmények

• Egy vagy több CMP-HOMEPL200/201/1000/1001 HomePlug és ezzel kompatibilis eszközök
• A számítógépen vagy a hálózati eszközön elérhető Ethernet port
• Szabad konnektor. Kérjük, a HomePlug eszközöket ne használja hosszabbítóval, mert befolyásolhatja a termék teljesítményét.
• Hagyományos otthoni villanyvezetékes hálózat

A csomag tartalma

• 1 HomePlug Ethernet Bridge
• Használati útmutató CD
• Korlátozott jótállási jegy
• 2 RJ45 Ethernet kábelek

2 Telepítés és hardver beállítás

A HomePlug egy plug and play eszköz; mindenfajta bonyolult telepítés és beállítás nélkül használható. Egyszerűen csatlakoztassa a dugót egy szabad konnektorba és csatlakozzon bármely hálózatképes Ethernet porthoz. Vegye figyelembe, hogy villanyvezeték hálózat létesítéséhez legalább két Ethernet Bridge szükséges.

A hardverbeállítás lépései villanyvezetékes hálózat létesítéséhez Ethernet Bridge használatával:

1. Csatlakoztassa az Ethernet kábelt az eszköz hálózatképes Ethernet portjába.
2. Az Ethernet kábel másik végét csatlakoztassa az alsó borításon lévő Ethernet portba.
3. A dugó hátulján lévő csatlakozókat dugja közvetlenül a konnektorba. Kérjük, a HomePlug eszközöket ne használja hosszabbítóval, mert befolyásolhatja a termék teljesítményét.
4. A második Ethernet Bridge-el is a hálózat létesítéséhez ismételje meg a fenti lépéseket.

3. Konfiguráció

Alapbeállításként az eszköz 128-bit AES titkosítást használ az adatok védelmére azáltal, hogy korlátozza a házon kívül hozzáférést. Mindazonáltal, erősen javasoljuk hálózati jelszó megváltoztatását a termék alján lévő Biztonsági gomb segítségével.

Hálózati jelszó megváltoztatása

1. Miután mindkét Ethernet Bridge csatlakoztatva van és a hardverbeállítás lépéseit elvégezte, nyomja le 10 másodpercig a Biztonsági gombot mindkét egységen. Ez egy véletlen értékre változtatja meg a jelszót.
2. Tartsa lenyomva a Biztonsági gombot több, mint 0,5 másodpercig, de kevesebb, mint 3 másodpercig.
3. 2 percen belül a második egységnél is le kell nyomni a Biztonsági gombot 0,5 és 3 másodperc közötti időtartamig.
   4 Ekkor az új hálózati jelszó mentésre kerül a második egységen. A jelszó akkor sem veszik el, ha az Ethernet Bridge-eket eltávolítja a konnektorból.

Új dugó hozzáadása meglévő villanyvezetékes hálózathoz

Ha az alap hálózati jelszót megváltoztatta, az új Ethernet Bridge a meglévő villanyvezetékes hálózathoz való csatlakozás előtt beolvassa az új jelszót.

1. Tartsa lenyomva a már titkosított egységen lévő Biztonsági gombot több, mint 0,5 másodpercig, de kevesebb, mint 3 másodpercig.
2. 2 percen belül az új egységnél is le kell nyomni a Biztonsági gombot 0,5 és 3 másodperc közötti időtartamig.
3. Ekkor az új Ethernet Bridge beolvassa a hálózati jelszót és hozzáadódik a meglévő villanyvezetékes hálózathoz.

Gyári beállítások visszaállítása

A gyári beállítások visszaállításához egy tű segítségével tartsa lenyomva a Reset gombot 2 másodpercig minden egységen, melyet csatlakoztatni kíván. Ekkor az egység a gyári beállítások alapján csatlakozik.

4 Termék specifikációk

Fő chipkészlet Gigle GGL541
Számítógép interfész	IEEE802.3u ; IEEE802.3ab, auto cross-over
Szabványok HomePlug AV
Hálózati interfész	Egy RJ-45 (10/100/1000 Base-T Ethernet)Egy, a meglévő HomePlug termékekkel teljes mértékben együttműködő 1GB/s villanyvezeték portIGMP protokollon és MLD snooping funkció n keresztül multicast támogatás
Üzemi tartomány 300 m becsült tartomány a fali villanyvezetékekben
Kábelek 1000/100Base-T; Cat. 5/5e/6 UTP kábel
Üzemi hőmérséklet	0°C és 40°C közötti környezeti hőmérséklet
Tárolási hőmérséklet	-20°C és +70°C közötti környezeti hőmérséklet
Páratartalom maximum 10 - 90% (nem kondenzáló)
Felvett teljesítmény	100 - 240VAC, 50/60Hz Belső
Max. fogyasztás 5W
Tápcsatlakozó Beépített US/EU/UK/AU
Burkolat Műanyag (96mm x 70mm x 32mm)
Gombok	Egyszerű Csatlakozás és Visszatérés gyári beállításokhoz gombok
LED	2 villanyvezeték csatlakozási sebesség kijelző: Sebesség > 200Mb/s,Sebesség < 200Mb/s; 2 Ethernet állapot kijelző: Kapcsolatsebesség, Aktivitás ;1 üzemjelző
Minősítések	HomePlug AV Powerline specifikációFCC B osztály / CE jelzés / HomePlug AV minősítés
Jellemzők HomePlug AV		MediaxtreamTM
Moduláció	OFDM 1024/256/64/16/8QAM, QPSK, BPSK	Nagysebességű több-utas moduláció
PHY szint	200Mb/s-ig	1Gb/s-ig
Ütemezés CSMA/CA és TDMA	CSMA/CA és TDMA
Frekvenciasáv	2 – 28 MHz	50 – 300MHz
Biztonság	128 bites AES titkosítás	128 bites AES titkosítás

Biztonsági megfelelőség

FCC

Az eszköz a tesztek alapján megfelel az FCC szabályok 15. részének B osztályának. Az üzemeltetésnek az alábbi két feltételnek kell megfelelnie:

(1) Ez a készülék nem okoz káros interferenciát
(2) Ez a készülék befogad bármilyen kapott interferenciát, beleértve olyat is, ami nem kívánt működéshez vezethet.

CE

Az eszköz megfelel a következő szabályok előírásainak: CE jelölés

RoHS

A termék RoHS megfelelőségű.
