CMPPCIE2USB3 - Hálózati kártya / adapter KONIG - Ingyenes használati útmutató

Termék típusa	Hálózati kártya / adapter
Márka	Konig
Modell	CMPPCIE2USB3
Busz interfész	PCI-Express 2.0 (x1, x4, x8, x16)
USB 3.0 portok száma	2
Maximális átviteli sebesség	5 Gb/s (USB 3.0)
Visszamenőleges kompatibilitás	USB 2.0 (480 Mb/s) és USB 1.1 (1,5 Mb/s)
Chipset	NEC UPD720200
Tápellátás	PCI-Express buszon és 4 tűs csatlakozón keresztül
Kimeneti feszültség USB portonként	+5 V / 900 mA maximum
Plug-and-Play	Igen, hot swap támogatás
Támogatott operációs rendszerek	Windows XP / Vista / 7 (32 és 64 bites)
Rendszerkövetelmények	Processzor ≥ 1,5 GHz, 1 GB RAM, szabad PCI-Express foglalat, CD/DVD meghajtó
Csomagolás tartalma	PCI-Express USB 3.0 kártya, használati útmutató, illesztőprogram CD, kis fémlemez
Karbantartás	Csak száraz ruhával tisztítsa, ne használjon oldószereket
Biztonsági előírások	Ne nyissa ki, probléma esetén húzza ki, kerülje a vizet és nedvességet
Garancia	Semmilyen felelősséget nem vállalunk módosítás vagy helytelen használat esetén
Általános információk	A dizájn és jellemzők változhatnak, védjegyek, őrizze meg a kézikönyvet

Gyakran ismételt kérdések - CMPPCIE2USB3 KONIG

Hogyan telepítsem a PCI-Express USB 3.0 kártyát?

Kapcsolja ki a számítógépet, és húzza ki a tápkábelt. Távolítsa el a fémlemezt egy szabad PCI-Express foglalat hátuljáról. Helyezze be a kártyát a foglalatba, és rögzítse. Ha szükséges, csatlakoztassa a belső tápegységet a kártya 4 tűs csatlakozójához. Tegye vissza a házat, csatlakoztassa és kapcsolja be.

Hogyan telepítsem az illesztőprogramot?

Helyezze be a mellékelt CD-t a meghajtóba. Nyissa meg a PCI-E mappát, és indítsa el a 'Setup' programot. Kövesse az utasításokat: fogadja el a licencet, kattintson a 'Next', majd 'Install' és 'Finish' gombra. Ha kéri, indítsa újra.

Mely operációs rendszerek kompatibilisek?

A kártya kompatibilis a Windows XP, Vista és 7 rendszerekkel 32 és 64 bites verziókban.

Miért nem ismeri fel a számítógép az USB-eszközeimet?

Ellenőrizze, hogy az illesztőprogram megfelelően van-e telepítve. Győződjön meg róla, hogy a kártya jól be van nyomva a PCI-Express foglalatba. Próbáljon ki egy másik portot vagy egy USB 2.0 eszközt a visszamenőleges kompatibilitás teszteléséhez.

Használhatok USB 2.0 és USB 1.1 eszközöket ezen a kártyán?

Igen, a kártya visszamenőlegesen kompatibilis az USB 2.0 (480 Mb/s) és USB 1.1 (1,5 Mb/s) eszközökkel. Egyidejűleg használhat különböző szabványú eszközöket.

Mi a maximális átviteli sebesség?

Az USB 3.0 maximális sebessége 5 Gb/s. Ezt a sebességet USB 3.0 eszközzel és PCI-Express 2.0 foglalattal éri el.

Honnan tudhatom, hogy a Windows érzékeli-e a kártyát?

Lépjen az Eszközkezelőbe. Látnia kell egy USB 3.0 gazdavezérlőt (például 'NEC USB 3.0 Host Controller'). Ha felkiáltójel jelenik meg, telepítse újra az illesztőprogramot.

Mit tegyek, ha elvesztettem az illesztőprogram CD-t?

Letöltheti az illesztőprogramot a Konig gyártó webhelyéről, vagy használhatja a NEC chipsetet. Keresse az operációs rendszerének megfelelő NEC UPD720200 illesztőprogramot.

Szüksége van a kártyának további tápellátásra?

Igen, a kártya rendelkezik egy 4 tűs belső tápcsatlakozóval. Javasolt csatlakoztatni, hogy elegendő tápellátást biztosítson az USB 3.0 eszközök számára.

Hogyan kell karbantartani a kártyát?

Tisztítsa meg egy száraz ruhával. Ne használjon oldószereket vagy súrolószereket. Kerülje a víznek és nedvességnek való kitettséget. Minden tisztítás előtt húzza ki a készüléket.

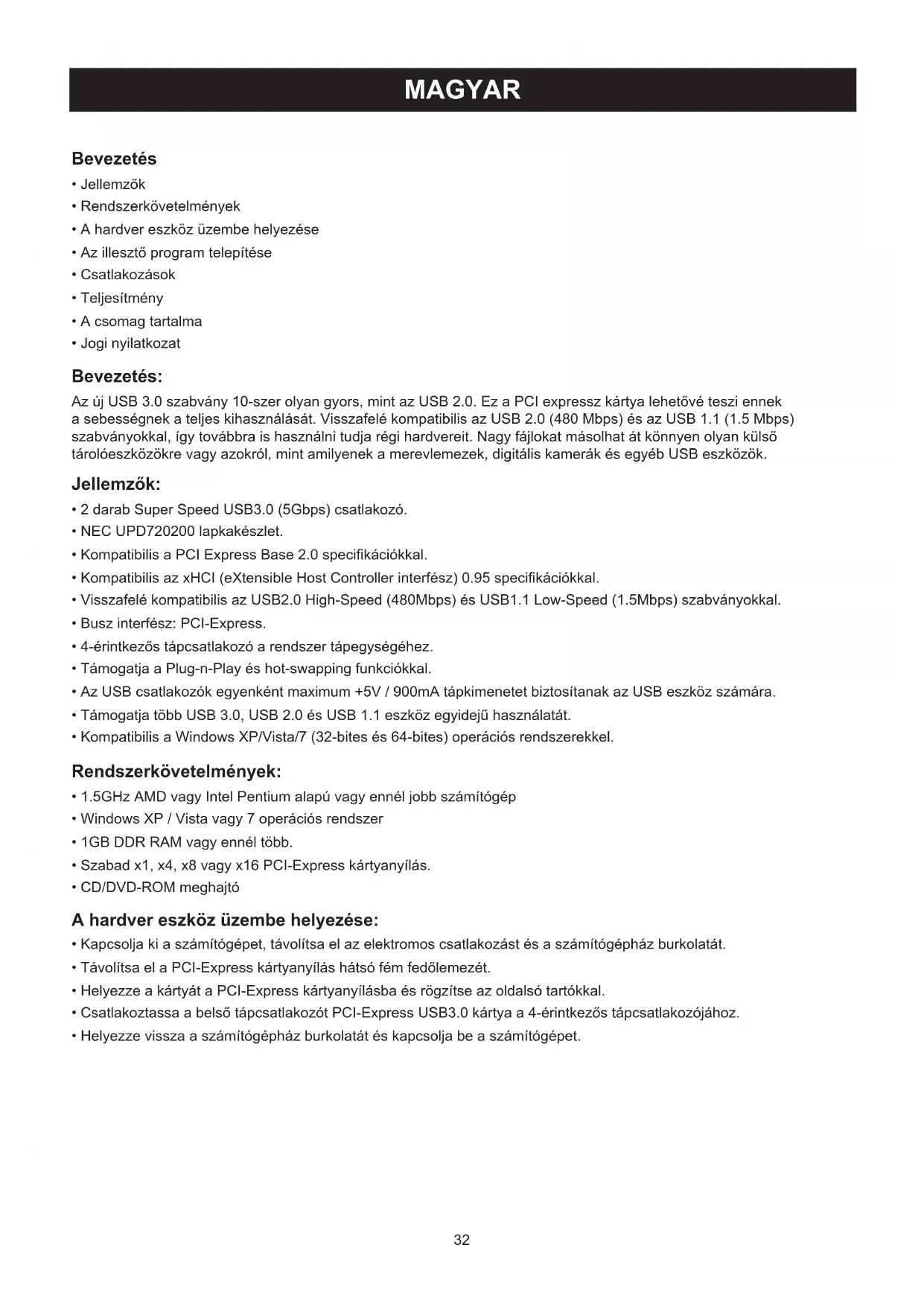

HASZNÁLATI ÚTMUTATÓ CMPPCIE2USB3 KONIG

Jellemzok
Rendszerkovetelmenyek
A hardver eszkoz üzembehelysezese
- Az illesztő program telepitése
Csatlakozasok
Teljesitmény
A csomag tartalma
Jogi nyilatkozat

Bevezetés:

Az üj USB 3.0 szabvány 10-szer olyan gyors, mint az USB 2.0. Ez a PCI expressz kartya lehetöve teszi ennek a sebességnek a teljes kihasznalásat. Visszaféle kompatibilis az USB 2.0 (480 Mbps) és az USB 1.1 (1.5 Mbps) szabványokkal, igy továbbra is hasznalni tudja régi hardvereit. Nagy fajlokat masolhat át konnyen olyan külso tárolóeszkökre vagy azokról, mint amilyenek a merevlemezek, digitális kamerák és egyeb USB eszközök.

Jellemzok:

2 darab Super Speed USB3.0 (5Gbps) csatlakozó.
- NEC UPD720200 lapkakszet.
- Kompatibilis a PCI Express Base 2.0 specifikácikkal.
- Kompatibilis az xHCI (eXtensible Host Controller interfész) 0.95 specifikácikkal.
Visszafelé kompatibilis az USB2.0 High-Speed (480Mbps) és USB1.1 Low-Speed (1.5Mbps) szabványokkal.
- Busz interfész: PCI-Express.
- 4-érintkezös tápcsatlakozó a rendszer pátegységehez.
Támogatja a Plug-n-Play és hot-swapping funkciókkal.
- Az USB csatlakozók egyenként maximum +5V / 900mA tapkimenetetBiztositanak az USB eszköz szármára.
Támogatja tobb USB 3.0, USB 2.0 és USB 1.1 eszkóz egyidejú használatát.
- Kompatibilis a Windows XP/Vista/7 (32-bites es 64-bites) operaciós rendszerekkel.

Rendszerkövetelmenyek:

• 1.5GHz AMD vagy Intel Pentium alapú vagy ennél jobb szamítógép
• Windows XP / Vista vagy 7 operációs rendszer
• 1GB DDR RAM vagy ennél több.
• Szabad x1, x4, x8 vagy x16 PCI-Express kartyanyilas.
  CD/DVD-ROM meghajtó

A hardver eszkocz üzembehelysezese:

• Kapcsolja ki a szamitogépet, távolítsa el az elektramos csatlakozást és a szamitógepház burkolatát.
  Távolitsa el a PCI-Express kartyanyilas hatsó fém fedolemezét.
  Helyezze a kartyat a PCI-Express kartyanyilasba es rogzitse az oldalsotartokkal.
  Csatlakoztassa a belso tapcsatlakozot PCI-Express USB3.0 kartya a 4-erintkezos tapcsatlakozojahoz.
  Helyezze vissza a szamitogephaz burkolatat es kapcsolja be a szamitogepet.

Az illesztő program telepítésé:

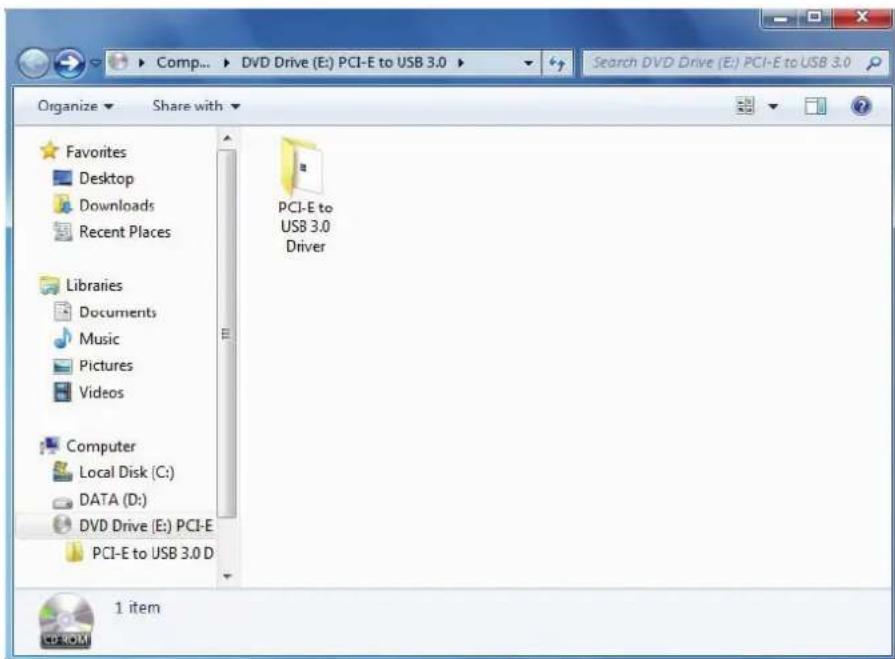

1. Helyezze a CD-lemezt a CD/DVD-ROM meghajtóba, és kattintson a PCI-E mappára.

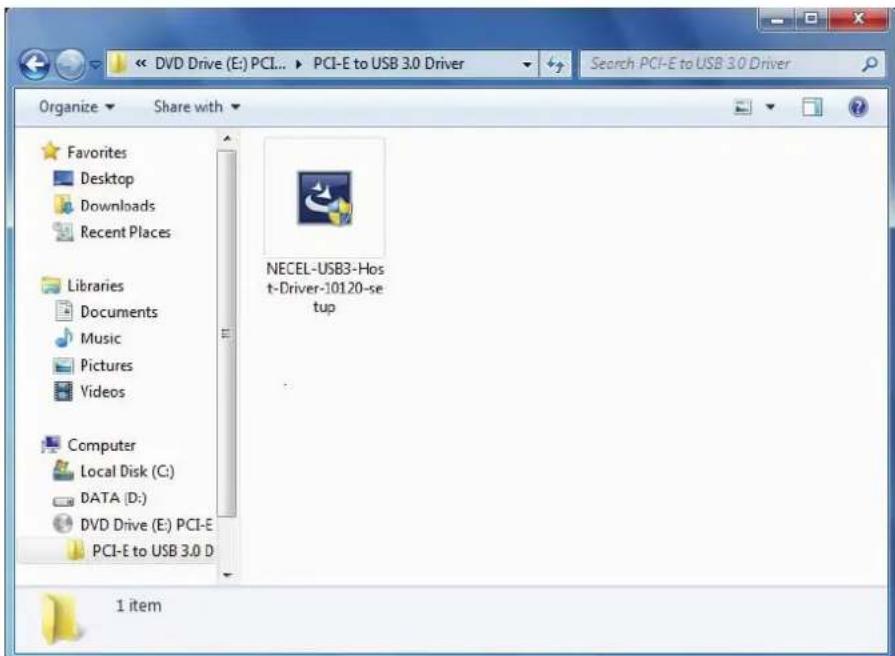

1. Kattintson a „Setup" (telepités) ikonra a telepités inditásához.

1. Amikor megjelenik az USB 3.0 Host Controller Driver, kattintson a „Next" (Tovább) gombra.

1. Jelölje be az "accept the license agreement" (elfogadom a licencszerzödes felteteleit) radiogombot, és kattintson a Next" (Tovabb) gombra a folytatáshoz.

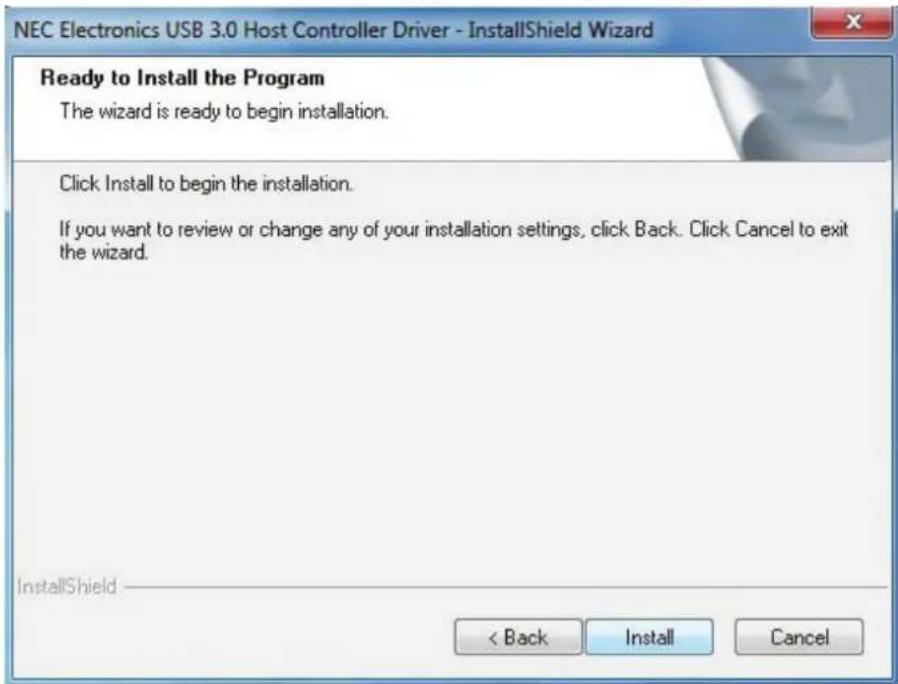

1. Kattintson az "Install" (Telepités) gombra a telepités megkezdéséhez és a "Next" (Tovább) gombra a folytatáshoz.

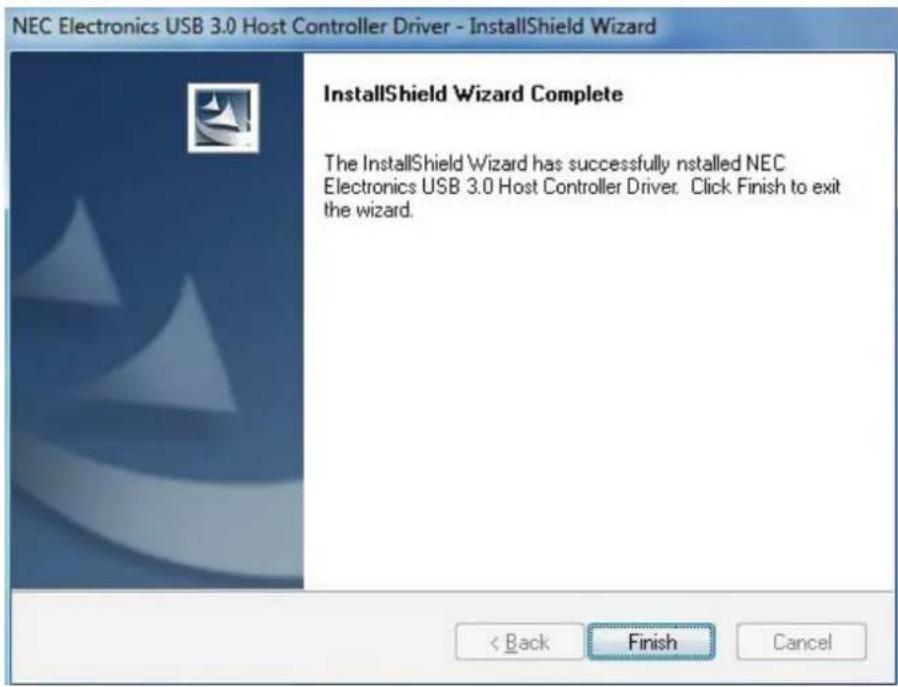

1. Kattintson a „Finish" (Befejezes) gombra az illesztő program telepitésenek befejezéséhez.

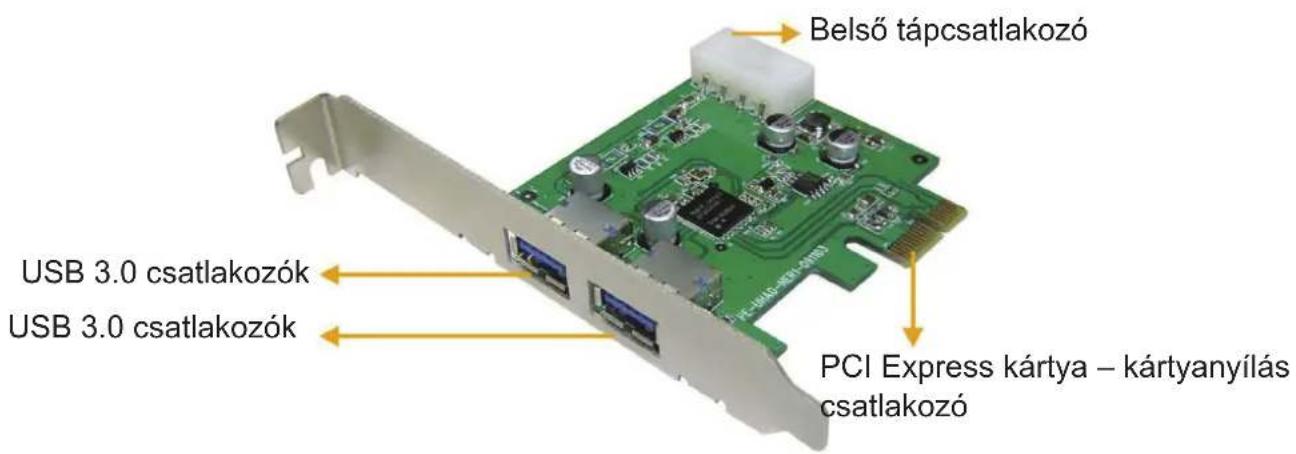

Csatlakozások:

Teljesitmény:

Kérjuk, hasznalja a PCI Express Ver 2.0 kartyanyilást az 5.0 GB/s sebességu USB 3.0 adatátvitelhez.

A csomag tartalma:

PCI-Express USB3.0 kártya
Felhasznaloi utmutató
- Illesztő program CD
Rovid acellap

Biztonságióvintézkedesek:

Az aramutés veszélyének csökkentese érdekében ezt a terméket KIZÁRÓLAG a markaszerviz képviselóje nyithatja fel. Hiba eseten húzza ki a termék csatlakozojat a konnektorból, és kõsse le más berendezesekról. Vigyázzon, hogy ne erje a terméket viz

vagynedvesség.

Karbantartás:

Csak szaraz ronggyal tisztftsa. Tisztoi- es suroloszerek hasznalat mellozze.

Jotallas:

Nem vallalunk jotallast es felelossseget a termeken vegzett valtoztatas vagy modositas vagy a termek helytelen hasznalata miatt bekovetkezko krokert.

Általános tudnivalók:

A kivitel és a műszaki jellemzők elózetés értesités nélkül is modosulhatnak.

Minden logo, termeknev es markanev a tulajdonosanak markaneve vagy bejegyzett markaneve, azokat ennek tiszteletben tartasaval emlitjuk.

Orizzemegezazutmutatotsacsomagolast.

Figyelem:

Ezt a termeket ezzel a jelolésel lattuk el. Azt jalenti, hogy az elhasznalt elektromos es elektronikus termekeket tilos az altalanos hazartasi hulladekhoz keverni. Begyujtesuket künl begyujto letesitmenyek vegzik.

Esittely

Megnevezése: PCI Express kártya USB3.0
