CMPPCIE2USB3 - Carte réseau / adaptateur KONIG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte réseau / adaptateur
Marque	Konig
Modèle	CMPPCIE2USB3
Interface bus	PCI-Express 2.0 (x1, x4, x8, x16)
Nombre de ports USB 3.0	2
Vitesse de transfert maximale	5 Gb/s (USB 3.0)
Rétrocompatibilité	USB 2.0 (480 Mb/s) et USB 1.1 (1.5 Mb/s)
Chipset	NEC UPD720200
Alimentation	Via le bus PCI-Express et connecteur 4 broches
Tension de sortie par port USB	+5 V / 900 mA maximum
Plug-and-Play	Oui, prise en charge à chaud
Systèmes d'exploitation supportés	Windows XP / Vista / 7 (32 et 64 bits)
Configuration système requise	Processeur ≥ 1,5 GHz, 1 Go RAM, emplacement PCI-Express libre, lecteur CD/DVD
Contenu de l'emballage	Carte PCI-Express USB 3.0, guide d'utilisation, CD de pilote, petite lame métallique
Entretien	Nettoyer avec un chiffon sec uniquement, pas de solvants
Consignes de sécurité	Ne pas ouvrir, débrancher en cas de problème, éviter l'eau et l'humidité
Garantie	Aucune responsabilité en cas de modification ou utilisation incorrecte
Informations générales	Design et caractéristiques sujets à modification, marques déposées, conserver le manuel

FOIRE AUX QUESTIONS - CMPPCIE2USB3 KONIG

Comment installer la carte PCI-Express USB 3.0 ?

Éteignez l'ordinateur et débranchez le câble d'alimentation. Retirez le cache métallique à l'arrière d'un emplacement PCI-Express libre. Insérez la carte dans l'emplacement et fixez-la. Branchez l'alimentation interne au connecteur 4 broches de la carte si nécessaire. Remettez le boîtier, rebranchez et allumez.

Comment installer le pilote ?

Insérez le CD fourni dans le lecteur. Ouvrez le dossier PCI-E et lancez 'Setup'. Suivez les instructions : acceptez la licence, cliquez sur 'Next', puis 'Install' et 'Finish'. Redémarrez si demandé.

Quels systèmes d'exploitation sont compatibles ?

La carte est compatible avec Windows XP, Vista et 7 en versions 32 et 64 bits.

Pourquoi mes périphériques USB ne sont-ils pas reconnus ?

Vérifiez que le pilote est correctement installé. Assurez-vous que la carte est bien enfoncée dans son emplacement PCI-Express. Essayez un autre port ou un périphérique USB 2.0 pour tester la rétrocompatibilité.

Puis-je utiliser des périphériques USB 2.0 et USB 1.1 sur cette carte ?

Oui, la carte est rétrocompatible avec USB 2.0 (480 Mb/s) et USB 1.1 (1,5 Mb/s). Vous pouvez utiliser simultanément des périphériques de différentes normes.

Quelle est la vitesse maximale de transfert ?

La vitesse maximale en USB 3.0 est de 5 Gb/s. Cette vitesse est atteinte avec un périphérique USB 3.0 et un emplacement PCI-Express 2.0.

Comment savoir si la carte est détectée par Windows ?

Allez dans le Gestionnaire de périphériques. Vous devriez voir un contrôleur hôte USB 3.0 (par exemple, 'NEC USB 3.0 Host Controller'). Si un point d'exclamation apparaît, réinstallez le pilote.

Que faire si je perds le CD de pilote ?

Vous pouvez télécharger le pilote depuis le site du fabricant Konig ou utiliser le chipset NEC. Recherchez le pilote pour NEC UPD720200 adapté à votre système d'exploitation.

La carte nécessite-t-elle une alimentation supplémentaire ?

Oui, la carte dispose d'un connecteur d'alimentation interne à 4 broches. Il est recommandé de le brancher pour assurer une alimentation suffisante aux périphériques USB 3.0.

Comment entretenir la carte ?

Nettoyez-la avec un chiffon sec. N'utilisez pas de solvants ni de produits abrasifs. Évitez l'exposition à l'eau et à l'humidité. Débranchez l'appareil avant tout nettoyage.

MODE D'EMPLOI CMPPCIE2USB3 KONIG

• Caracteristiques
• Configuration système requise
• Installation du matériel
  Installation du pilote
• Connexions
• Performances
• Contenu de l'emballage
• Avis de non responsabilité

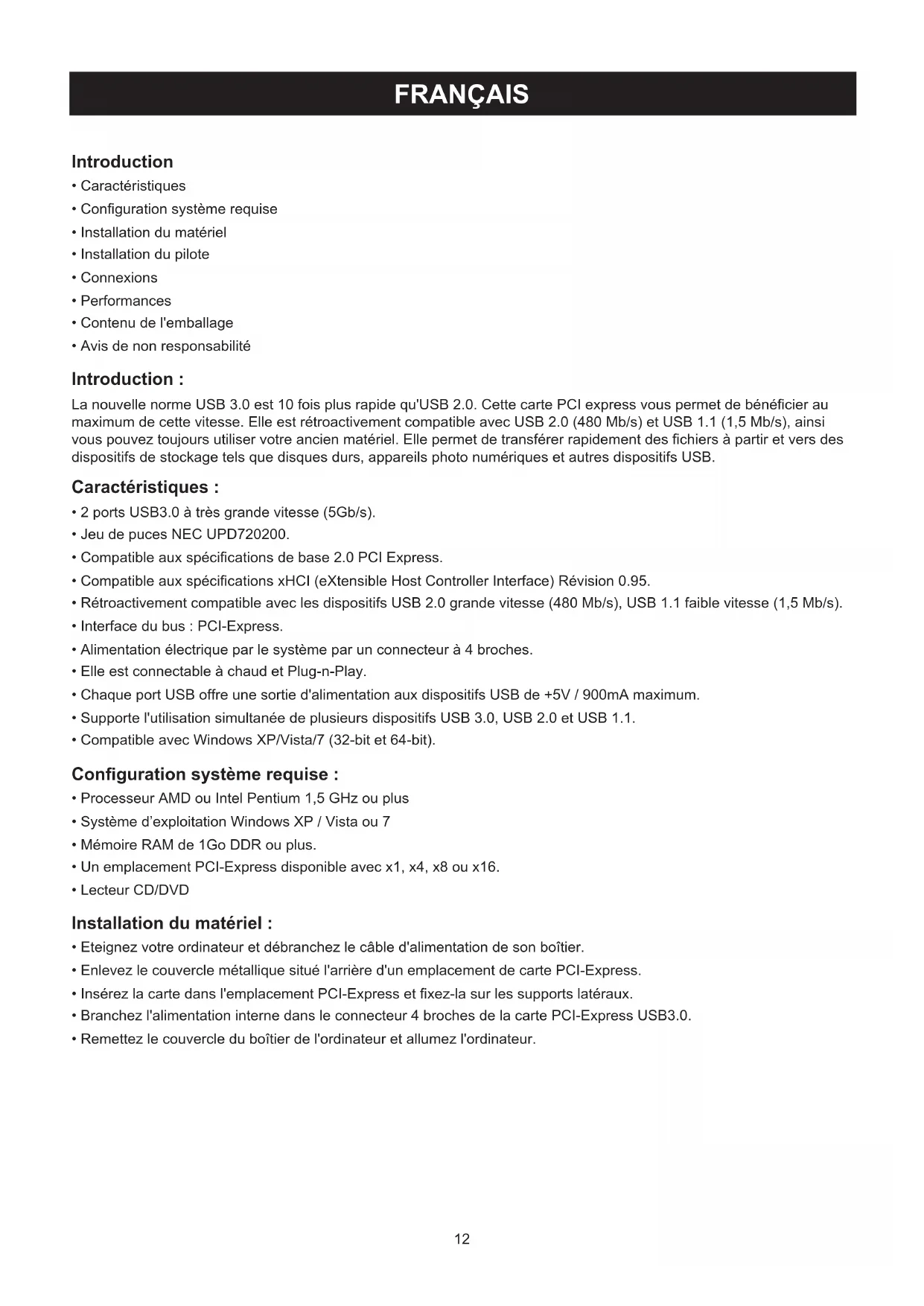

Introduction :

La nouvelle norme USB 3.0 est 10 fois plus rapide qu'USB 2.0. Cette carte PCI express vous permet de bénéficier au maximum de cette vitesse. Elle est retroactivement compatible avec USB 2.0 (480 Mb/s) et USB 1.1 (1,5 Mb/s), ainsi vous pouze toujours utiliser votre ancien matériel. Elle permet de transférer rapidement des fichiers à partir et vers des dispositifs de stockage tels que disques durs, apparèils photo numériques et autres dispositifs USB.

\section*{Caracteristiques}

• 2 ports USB3.0 à très grande vitesse (5Gb/s).
• Jeu de puce NEC UPD720200.
• Compatible aux specifications de base 2.0 PCI Express.
• Compatible aux specifications xHCI (eXtensible Host Controller Interface) Révision 0.95.
• Rétroactivement compatible avec les/dispositifs USB 2.0 grande vitesse (480 Mb/s), USB 1.1 faible vitesse (1,5 Mb/s).
• Interface du bus : PCI-Express.
• Alimentation électrique par le système par un connecteur à 4 broches.
• Elle est connectable à chaud et Plug-n-Play.
• Chaque port USB offre une sortie d'alimentation aux dispositifs USB de +5V / 900mA maximum.
• Supporte l'utilisation simultanée de plusieurs dispositifs USB 3.0, USB 2.0 et USB 1.1.
• Compatible avec Windows XP/Vista/7 (32-bit et 64-bit).

Configuration système requise :

• Proceseur AMD ou Intel Pentium 1,5 GHz ou plus
• Systeme d'exploitation Windows XP / Vista ou 7
• Mémoire RAM de 1Go DDR ou plus.
• Un emplacement PCI-Express disponible avec x1, x4, x8 ou x16.
• Lecteur CD/DVD

Installation du matériel :

• Eteignez Your ordinateur et débranchez le cable d'alimentation de son boitier.
• Enlevez le couvercle métallique situé l'arrière d'un emplacement de carte PCI-Express.
• Insérez la carte dans l'emplacement PCI-Express et fixez-la sur les supports latéraux.
• Branchez l'alimentation interne dans le connecteur 4 broches de la carte PCI-Express USB3.0.
• Remettez le couvercle du boitier de l'ordinateur et allumez l'ordinateur.

Installation du pilote :

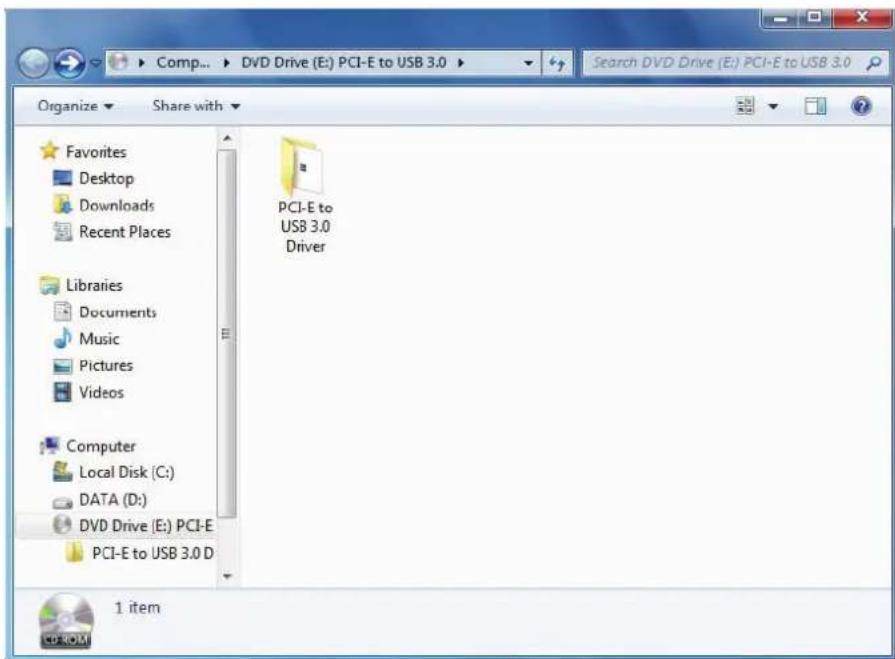

1. Insérez le CD dans le lecteur CD/DVD-ROM et cliquez sur le dossier PCI-E.

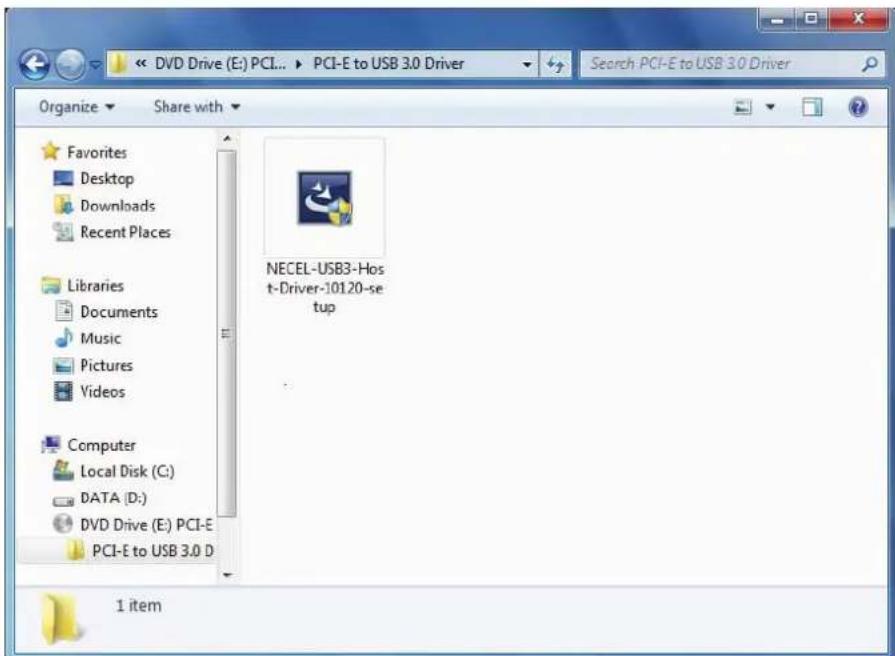

1. Cliquez sur I'icone "Setup" pour lancer I'installation.

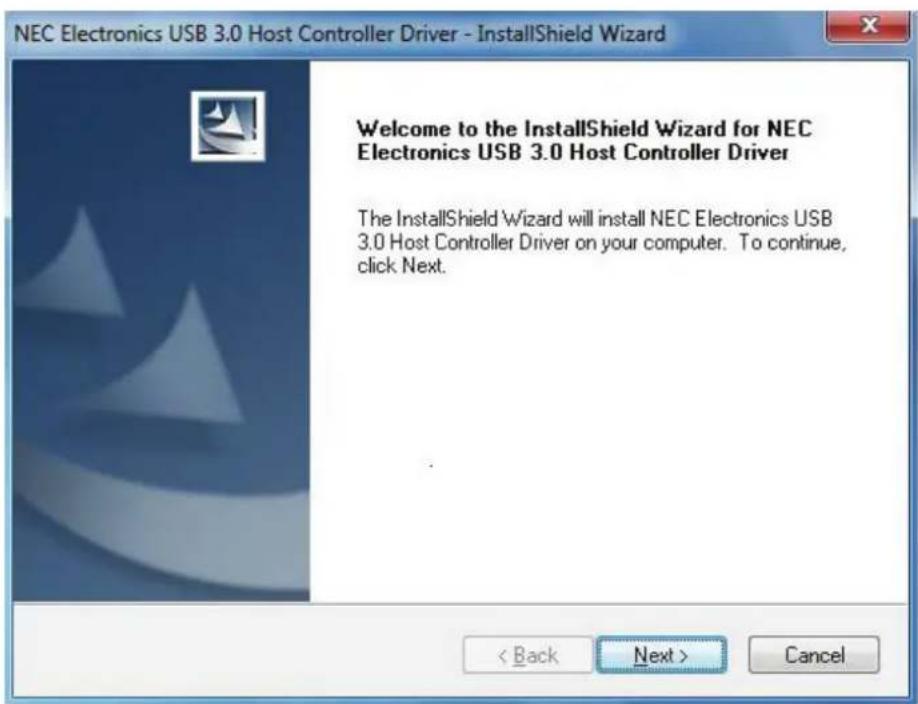

1. Lorsque "USB 3.0 Host Controller Driver" apparait, cliquez sur "Next" (suivant).

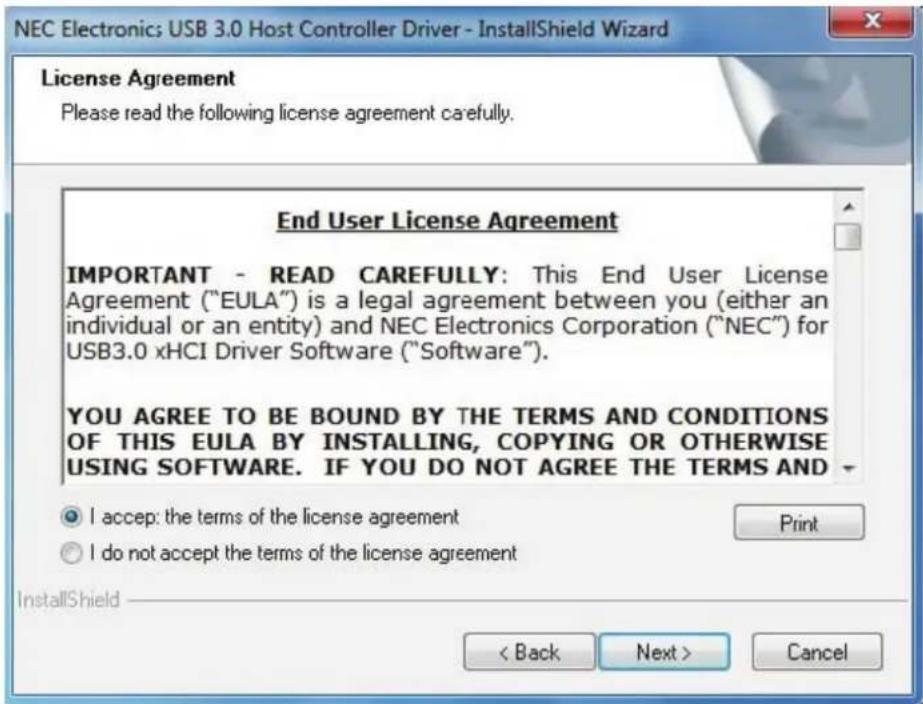

1. Cochez la case "accept the license agreement" (J'accepte le contrat de licence) et cliquez sur "Next" (suivant) pour continuer.

1. Cliquez sur "Install" (Installer) pour commencer l'installation puis sur "Next" pour continuer.

1. Cliquez sur "Finish" (Terminer) pour terminer l'installation du pilote.

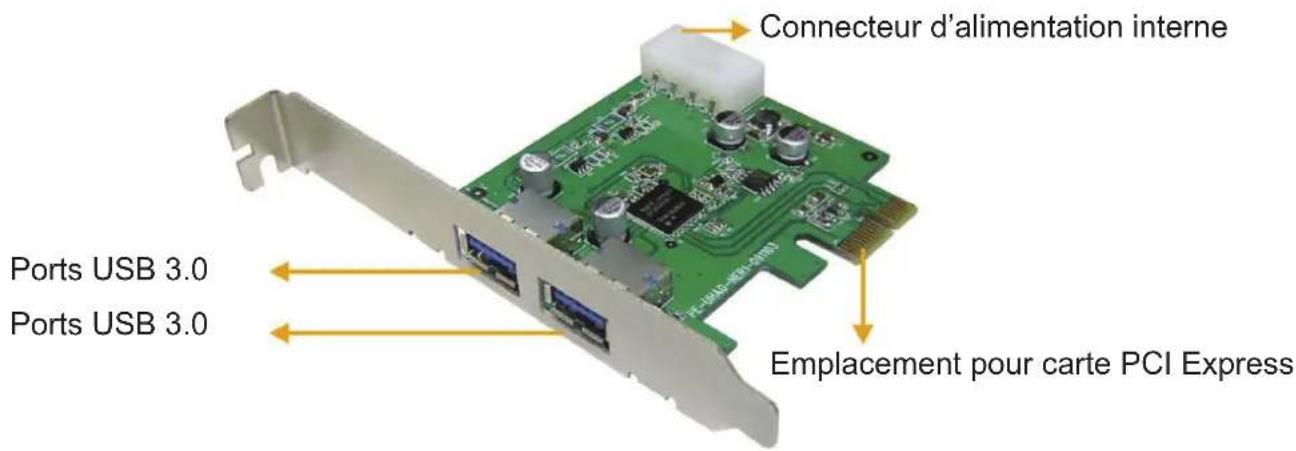

Connexions :

Performances :

Utilisez l'emplacement PCI Express Ver 2.0 pour effectuer le transfert de données USB 3.0 à un taux ce 5 Gb/s.

Contenu de l'emballage :

• Carte PCI-Express USB3.0
• Guide d'utilisation
  CD de pilote
• Petit lame métallique

Consignes de sécurité :

Pour réduire le risque de chic électrique, ce produit ne doit être ouvert que par un technicien qualifié si une réparation s'impose. Débranchez l'appareil et les autres équipements du secteur s'il y a un problème. Ne pas exposer l'appareil à l'eau ni à l'humidité.

Entretien :

Ne nettoyez l'appareil qu'vec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.

Garantie :

Aucune garantie ou responsabilité ne sera acceptee en cas de modification et/ou de transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.

Généralités :

Le design et les caractéristiques techniques sont sujets à modification sans notification préalable.

Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce documents.

Conserve ce manuel et l'emballage pour toute referrer ultérieure.

Attention :

Ce symbole figure sur l'appareil. Il signifie que les produits électriques et électroniques ne doivent pas être jetés avec les déchets domestiques. Le système de collecte est différent pour ce genre de produits.
