Tip produs	Placă de rețea / adaptor
Marcă	Konig
Model	CMPPCIE2USB3
Interfață magistrală	PCI-Express 2.0 (x1, x4, x8, x16)
Număr de porturi USB 3.0	2
Viteză maximă de transfer	5 Gb/s (USB 3.0)
Compatibilitate retro	USB 2.0 (480 Mb/s) și USB 1.1 (1.5 Mb/s)
Chipset	NEC UPD720200
Alimentare	Prin magistrala PCI-Express și conector cu 4 pini
Tensiune de ieșire per port USB	+5 V / 900 mA maxim
Plug-and-Play	Da, suport hot-plug
Sisteme de operare suportate	Windows XP / Vista / 7 (32 și 64 biți)
Configurație de sistem necesară	Procesor ≥ 1,5 GHz, 1 GB RAM, slot PCI-Express liber, cititor CD/DVD
Conținutul pachetului	Placă PCI-Express USB 3.0, ghid de utilizare, CD cu drivere, lamă metalică mică
Întreținere	Curățați numai cu o cârpă uscată, fără solvenți
Instrucțiuni de siguranță	Nu deschideți, deconectați în caz de probleme, evitați apa și umiditatea
Garanție	Nicio responsabilitate în caz de modificare sau utilizare incorectă
Informații generale	Design și caracteristici supuse modificării, mărci înregistrate, păstrați manualul

Întrebări frecvente - CMPPCIE2USB3 KONIG

Cum se instalează placa PCI-Express USB 3.0?

Opriți calculatorul și deconectați cablul de alimentare. Scoateți capacul metalic din spatele unui slot PCI-Express liber. Introduceți placa în slot și fixați-o. Conectați alimentarea internă la conectorul cu 4 pini al plăcii, dacă este necesar. Puneți carcasa la loc, reconectați și porniți.

Cum se instalează driverul?

Introduceți CD-ul furnizat în cititor. Deschideți folderul PCI-E și lansați 'Setup'. Urmați instrucțiunile: acceptați licența, faceți clic pe 'Next', apoi 'Install' și 'Finish'. Reporniți dacă vi se solicită.

Ce sisteme de operare sunt compatibile?

Placa este compatibilă cu Windows XP, Vista și 7 în versiunile 32 și 64 de biți.

De ce nu sunt recunoscute dispozitivele mele USB?

Verificați dacă driverul este instalat corect. Asigurați-vă că placa este bine fixată în slotul PCI-Express. Încercați un alt port sau un dispozitiv USB 2.0 pentru a testa compatibilitatea retro.

Pot folosi dispozitive USB 2.0 și USB 1.1 pe această placă?

Da, placa este compatibilă retro cu USB 2.0 (480 Mb/s) și USB 1.1 (1,5 Mb/s). Puteți utiliza simultan dispozitive de diferite standarde.

Care este viteza maximă de transfer?

Viteza maximă în USB 3.0 este de 5 Gb/s. Această viteză se atinge cu un dispozitiv USB 3.0 și un slot PCI-Express 2.0.

Cum știu dacă placa este detectată de Windows?

Accesați Managerul de dispozitive. Ar trebui să vedeți un controler gazdă USB 3.0 (de exemplu, 'NEC USB 3.0 Host Controller'). Dacă apare un semn de exclamare, reinstalați driverul.

Ce fac dacă pierd CD-ul cu drivere?

Puteți descărca driverul de pe site-ul producătorului Konig sau utilizați chipsetul NEC. Căutați driverul pentru NEC UPD720200 potrivit sistemului dumneavoastră de operare.

Placa necesită alimentare suplimentară?

Da, placa are un conector de alimentare intern cu 4 pini. Este recomandat să îl conectați pentru a asigura o alimentare suficientă dispozitivelor USB 3.0.

Cum întrețin placa?

Curățați-o cu o cârpă uscată. Nu folosiți solvenți sau produse abrazive. Evitați expunerea la apă și umiditate. Deconectați dispozitivul înainte de curățare.

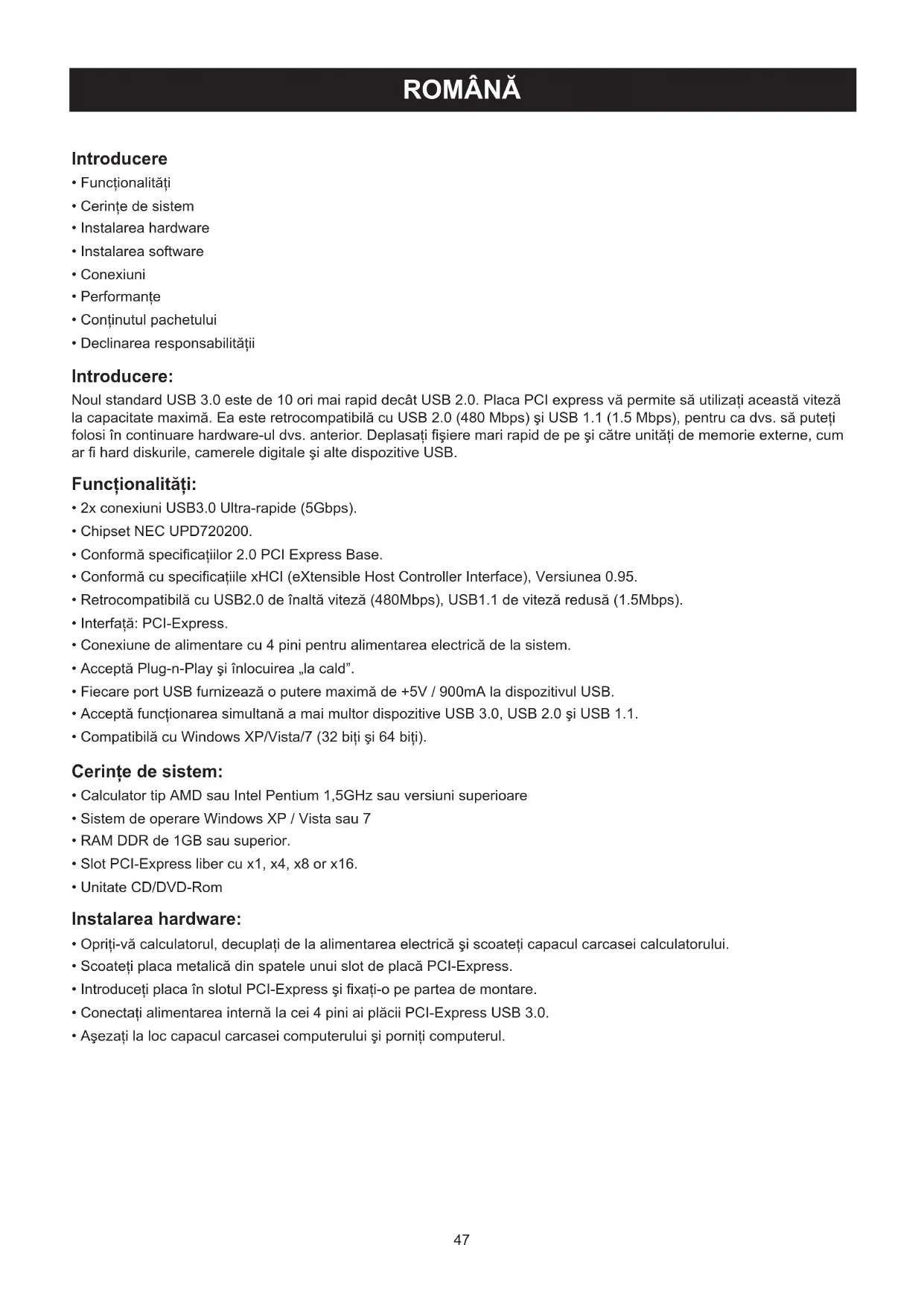

MANUAL DE UTILIZARE CMPPCIE2USB3 KONIG

Noul standard USB 3.0 este de 10 ori mai rapid decât USB 2.0. Placa PCI express va permite sautili aceastà viteza la capacitate maxima. Ea este retrocompatibla cu USB 2.0 (480 Mbps) sI USB 1.1 (1.5 Mbps), pentru ca dvs. sa puteti folosi in continuare hardware-ul dvs. anterior. Deplasati fisiere mari rapid de pe si catre unităti de memorie externe, cum ar fi hard diskurile, camerele digitale si alte dispositive USB.

Functionalitat:

• 2x conexiuni USB3.0 Ultra-rapide (5Gbps).
  Chipset NEC UPD720200.
  Conformă specificătiilor 2.0 PCI Express Base.
• Conformă cu specificătiile xHCl (eXtensible Host Controller Interface), Versiunea 0.95.
• Retrocompatibilită cu USB2.0 de inaltă viteză (480Mbps), USB1.1 de viteză redusă (1.5Mbps).
• Interfata: PCI-Express.
• Conexiune de alimentare cu 4 pini pentru alimentarea electrică de laSYSTEM.
• Accepta Plug-n-Play si inlocuirea „la cald".
• Fiecare port USB furnisheză o putere maximă de +5V / 900mA la disposizitivul USB.
• Accepta functionarea simultana a mai multor dispositive USB 3.0, USB 2.0 si USB 1.1.
• Compatibletila cu Windows XP/Vista/7 (32 biti s i 64 biti).

Cerinte de system:

• Calculator tip AMD sau Intel Pentium 1,5GHz sau versiuni superioare
• Sistem de operare Windows XP / Vista sau 7
• RAM DDR de 1GB Sau superior.
• Slot PCI-Express liber cu x1, x4, x8 or x16.
• Unitate CD/DVD-Rom

Instalarea hardware:

• Opriti-vă calculatorul, decuplatei de la alimentarea electricăși scoatei capacul carcasei calculatorului.
• Scoateşi placă metalica din spatele unui slot de placă PCI-Express.
• Introduciţi placă in slotul PCI-Express Şi fixati-o pe partea de montare.
• Conectati alimentarea interna la cei 4 pini ai placii PCI-Express USB 3.0.
• Asezati la loc capacul carcasei computerului si porniti computerul.

Instalarea software:

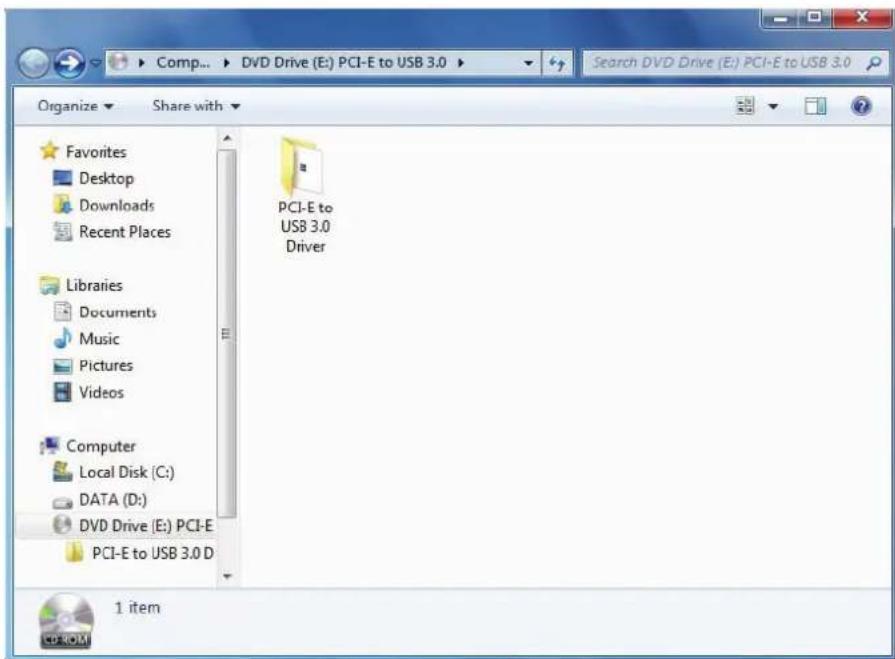

1. Introduci CD-ul in unitatea CD/DVD-ROM si faceti clipe dosarul PCI-E.

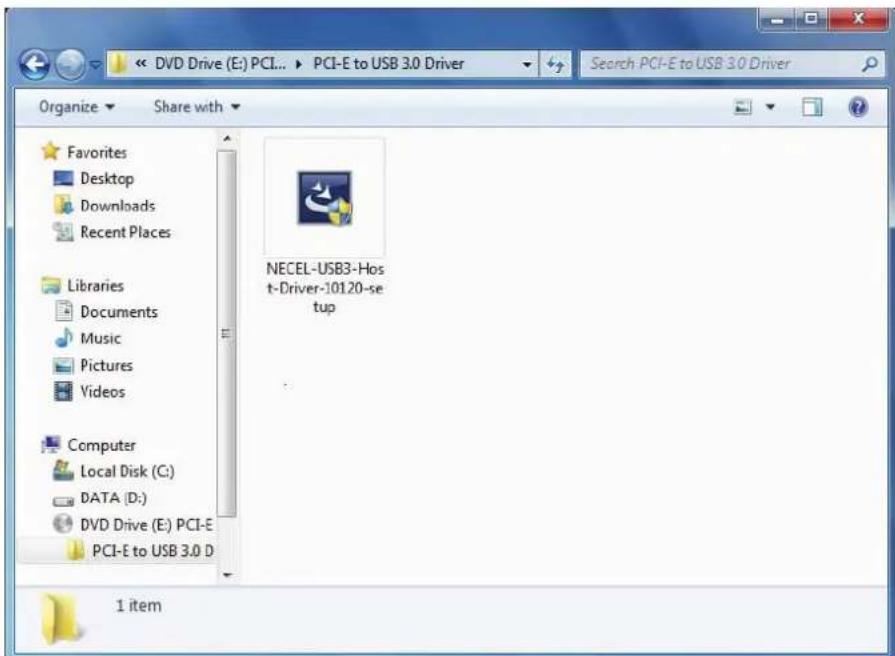

1. Faceti clipe pictograma „Setup"pentru a lansa instalarea.

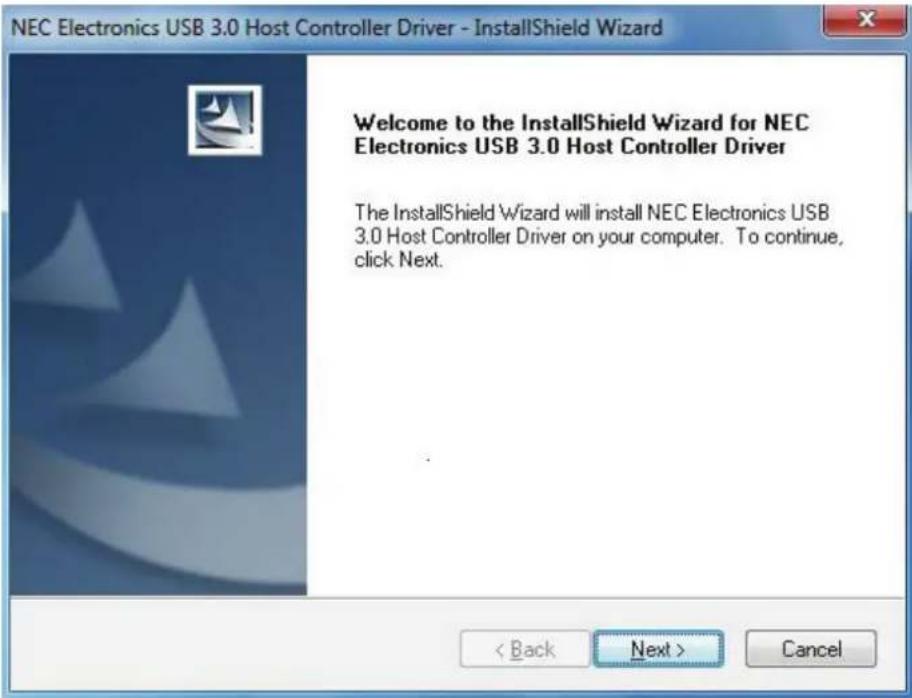

1. Cand apare USB 3.0 Host Controller Driver, faceti clic pe Next.

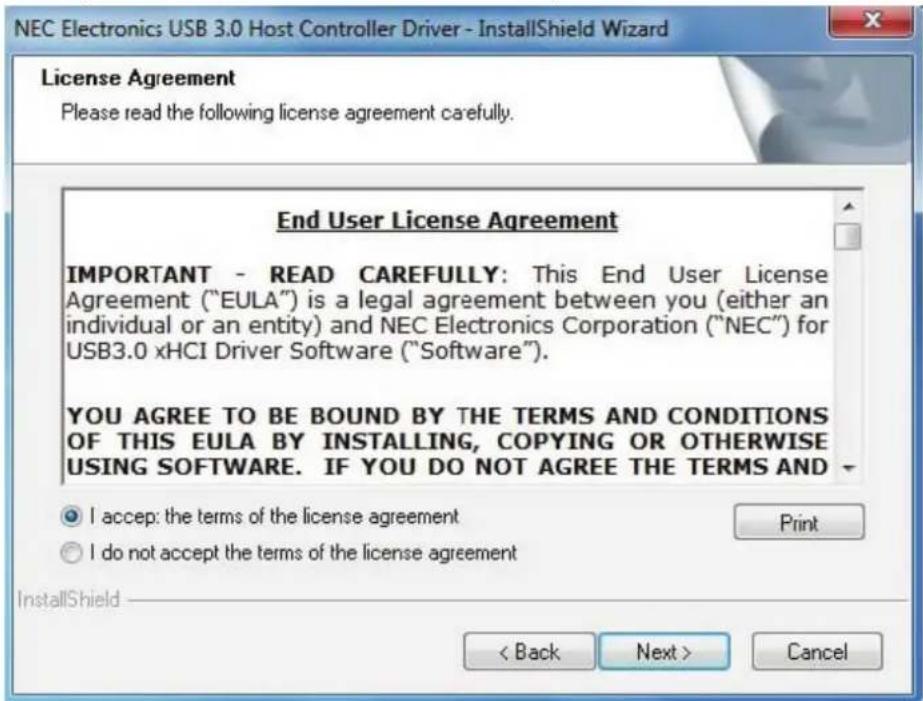

1. Bifati "accept the license agreement" si faceti clipe "Next" pentru a continua.

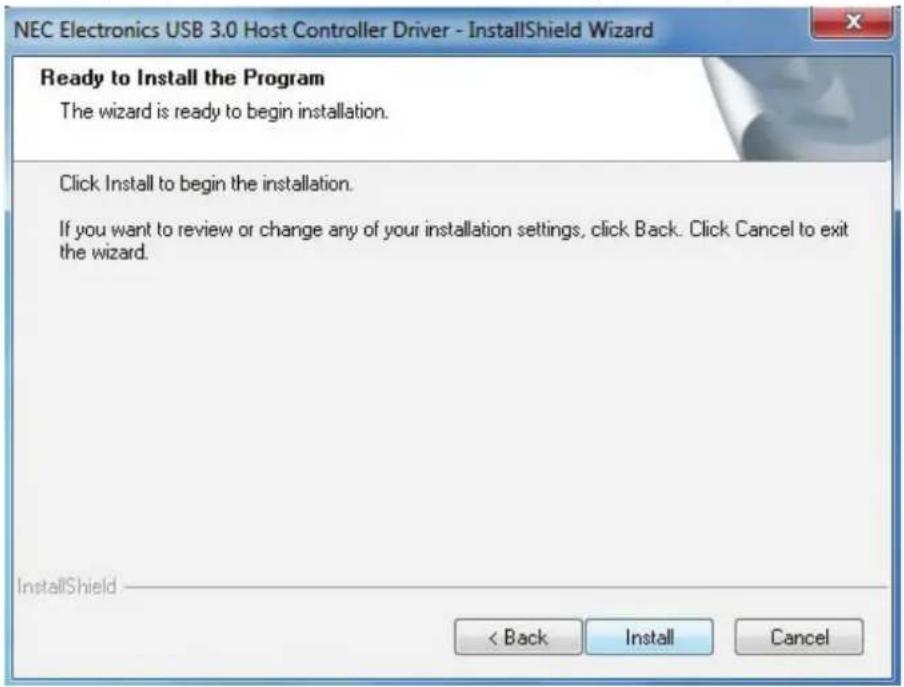

1. Faceti clic pe "Install" pentru a lansa instalarea 日 pe "Next" pentru a continua.

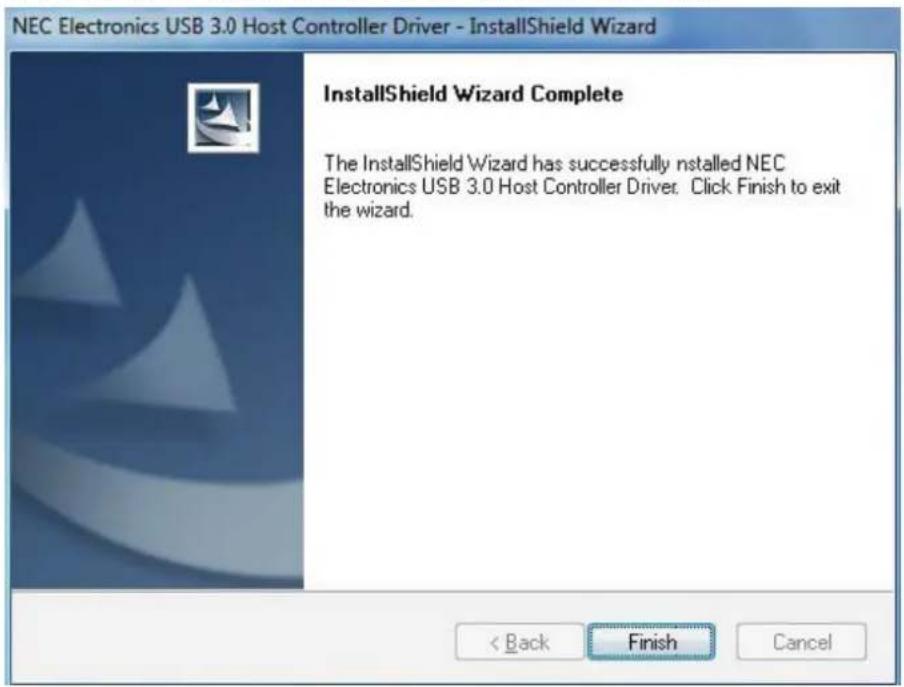

1. Faceti clic pe "Finish" pentru a finaliza instalarea driverului.

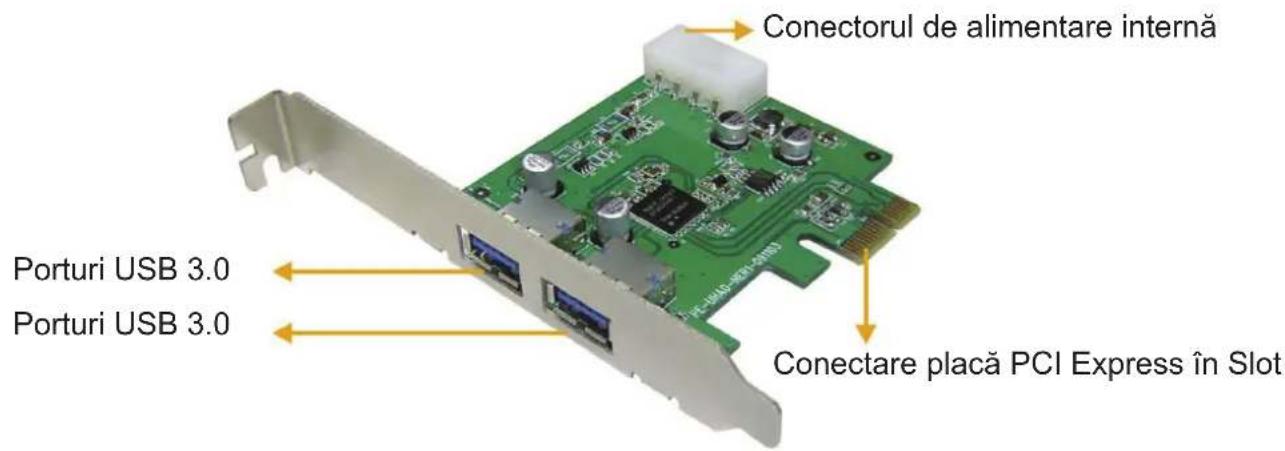

Conexiuni:

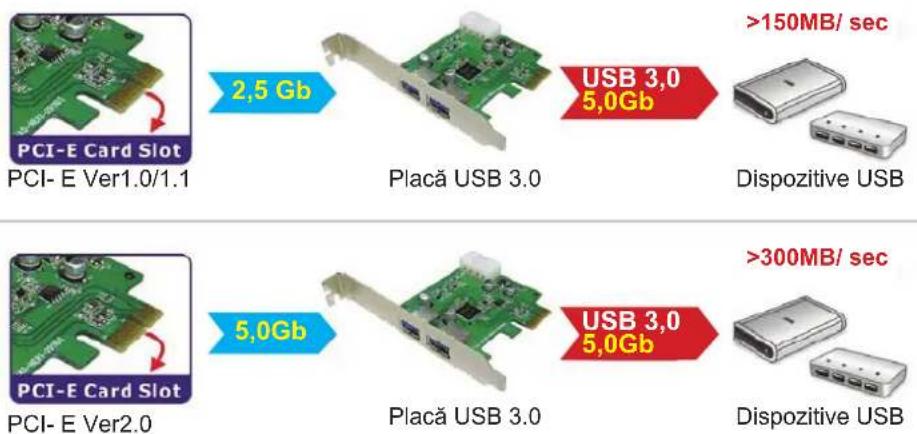

Performance:

Utilizati slotul PCI Express Ver 2.0 pentru a efectua transferul de date USB 3.0 la 5,0Gbps.

Continutul sachetului:

• Placă PCI-Express USB3.0
• Manual de'utilizaré
  CD cu driver
• Element scurt de otel

Nu offerim nicio garantie s nu ne asumam niciun fel de responsabilitate in cazul schimbbarilor sau modificarilor aduse acestui produs sau in cazul deteriorarii cauzate de utilizare incorecta a produsului.

Generalità:

Designul Şi specificaţile produsului pot fi modificate fara o notificare prealabilă.

Toate siglele marcilor si denumirile produselor sunt marmi commerciale sau marmi commerciale inregistrare ale proprietarilor de drept si prin prezenta sunt recunoscute ca atare.

Pástraţi acest manual Şi ambalajul pentru consultări ulterioare.

Atentie:

Pe acest produs se află acest marcaj. Acesta semnifică faptul ca produsele eletrice Şi electronice nu trebuie eliminate odataă cu gunoiul menajer. Aceste produse au un system separat de colectare.

Eioaywyn

Xapaktnpiotiká
- Attinnaeis ouatnmuatos
EykataoTaon Tns Ouakeunc
- Eykataaon Tou TPOpypaMaTOs odynon
∑Uvδεσεις
Atróðoən
- Περιεχόμενα πακέτου
- Aπaλλakτikn φóρμα

Eioaywyh:

To veo npotuTO USB 3.0 eivai 10 opec taxtepo aTTO USB 2.0.Autn n Eeipoc kapta PCI oac divei T duvatotnta va xpnoioioane tautnv taxtnta oTO eTakpo.Eiva avaoptpaa uubatiko eTO USB 2.0 (480 Mbps) kai to USB 1.1 (1.5 Mbps), wate va mtopeite akoum ka xpnoiotoine To TALIO aoc uiaomiko. Metakiveote yvala apxieia pynyopa ato kai pcoeEgTEPIKec oukeuec aTTOhKeUOnc, OTWc HDDs (oknpouc diokouc), ynpiaekc wftoypaikc es mxaevc kai alae cuakeuec USB.

Xapaktnpiotiká:

Descriere: Placă USB3.0 PCI Express

Description: Kapta PCI Express USB3.0

Is in conformity with the following standards: / den folgenden Standards entspricht: / est conforme aux normes suivantes: / in overeenstemming met de volgende normen is: / è conforme ai seguenti standard: / es conforme a las siguientes normas: / Megfelel az alábbi szabványoknak: / Täytää seuraavat standardit: / Överensstämmer med fällande standarder: / splnjuè následujíci normy: / Este旨在 conformitate cu urmatóarele standarde:

EN 55022:2006+A1:2007, Class B

EN 55024:1998+A1:2001+A2:2003

EN 61000-3-2:2006, Class D

EN 61000-3-3:1995+A1:2001+A2:2005

EU Directive(s) / EG-Richtlinie(n) / Directive(s) EU / EU richtlijn(en) / Direttiva(e) EU / Directa(s) UE / EU direktivak / EU Toimintaohje(ET) / Eu Direktiv(en) / Smernice EU / Directa(e) UE: 2004/108/EC
