CMPPCIE2USB3 - Scheda di rete / adattatore KONIG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Scheda di rete / adattatore
Marca	Konig
Modello	CMPPCIE2USB3
Interfaccia bus	PCI-Express 2.0 (x1, x4, x8, x16)
Numero di porte USB 3.0	2
Velocità di trasferimento massima	5 Gb/s (USB 3.0)
Retrocompatibilità	USB 2.0 (480 Mb/s) e USB 1.1 (1.5 Mb/s)
Chipset	NEC UPD720200
Alimentazione	Tramite bus PCI-Express e connettore a 4 pin
Tensione di uscita per porta USB	+5 V / 900 mA massimo
Plug-and-Play	Sì, supporto hot plug
Sistemi operativi supportati	Windows XP / Vista / 7 (32 e 64 bit)
Requisiti di sistema	Processore ≥ 1,5 GHz, 1 GB RAM, slot PCI-Express libero, lettore CD/DVD
Contenuto della confezione	Scheda PCI-Express USB 3.0, guida all'uso, CD dei driver, piccola lamiera metallica
Manutenzione	Pulire solo con un panno asciutto, senza solventi
Istruzioni di sicurezza	Non aprire, scollegare in caso di problemi, evitare acqua e umidità
Garanzia	Nessuna responsabilità in caso di modifica o uso improprio
Informazioni generali	Design e caratteristiche soggetti a modifica, marchi registrati, conservare il manuale

Domande frequenti - CMPPCIE2USB3 KONIG

Come installare la scheda PCI-Express USB 3.0 ?

Spegnere il computer e scollegare il cavo di alimentazione. Rimuovere la copertura metallica sul retro di uno slot PCI-Express libero. Inserire la scheda nello slot e fissarla. Collegare l'alimentazione interna al connettore a 4 pin della scheda se necessario. Richiudere il case, ricollegare e accendere.

Come installare il driver ?

Inserire il CD fornito nel lettore. Aprire la cartella PCI-E ed eseguire 'Setup'. Seguire le istruzioni: accettare la licenza, fare clic su 'Next', poi 'Install' e 'Finish'. Riavviare se richiesto.

Quali sistemi operativi sono compatibili ?

La scheda è compatibile con Windows XP, Vista e 7 in versioni 32 e 64 bit.

Perché i miei dispositivi USB non vengono riconosciuti ?

Verificare che il driver sia installato correttamente. Assicurarsi che la scheda sia ben inserita nello slot PCI-Express. Provare un'altra porta o un dispositivo USB 2.0 per testare la retrocompatibilità.

Posso utilizzare dispositivi USB 2.0 e USB 1.1 su questa scheda ?

Sì, la scheda è retrocompatibile con USB 2.0 (480 Mb/s) e USB 1.1 (1,5 Mb/s). È possibile utilizzare contemporaneamente dispositivi di diversi standard.

Qual è la velocità massima di trasferimento ?

La velocità massima in USB 3.0 è di 5 Gb/s. Questa velocità si raggiunge con un dispositivo USB 3.0 e uno slot PCI-Express 2.0.

Come sapere se la scheda viene rilevata da Windows ?

Andare in Gestione dispositivi. Dovrebbe comparire un controller host USB 3.0 (ad esempio, 'NEC USB 3.0 Host Controller'). Se appare un punto esclamativo, reinstallare il driver.

Cosa fare se perdo il CD dei driver ?

È possibile scaricare il driver dal sito del produttore Konig o utilizzare il chipset NEC. Cercare il driver per NEC UPD720200 adatto al proprio sistema operativo.

La scheda necessita di alimentazione aggiuntiva ?

Sì, la scheda è dotata di un connettore di alimentazione interno a 4 pin. Si consiglia di collegarlo per garantire un'alimentazione sufficiente ai dispositivi USB 3.0.

Come manutenere la scheda ?

Pulirla con un panno asciutto. Non utilizzare solventi né prodotti abrasivi. Evitare l'esposizione ad acqua e umidità. Scollegare il dispositivo prima di qualsiasi pulizia.

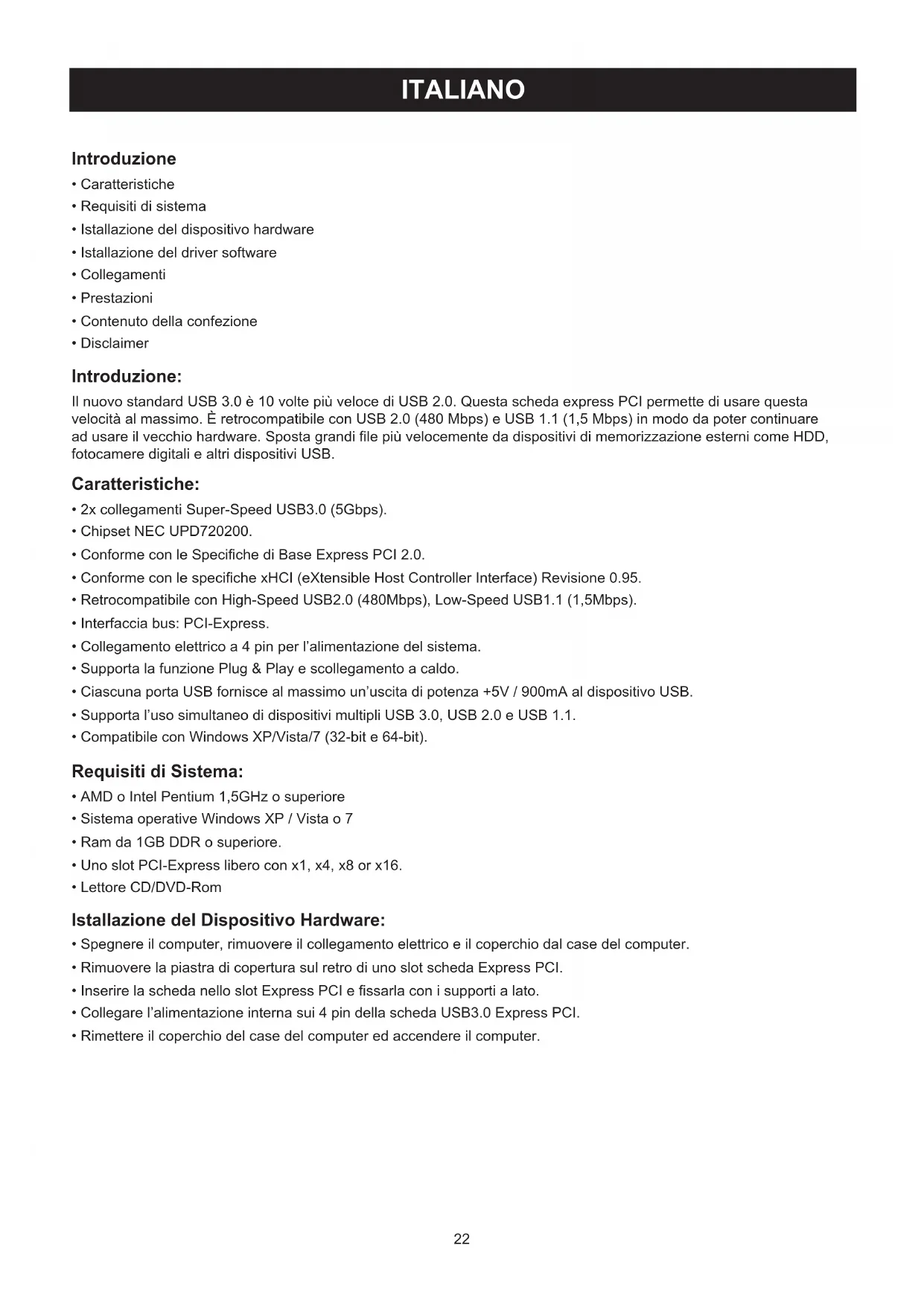

MANUALE UTENTE CMPPCIE2USB3 KONIG

• Caratteristiche
• Requisiti di sistema
• Installazione del dispositorio hardware
• Installazione del driver software
  Collegamenti
• Prestazioni
• Contenuto della confezione
  Disclaimer

Introduzione:

Il nuovo standard USB 3.0 è 10 volte più veloce di USB 2.0. Questa schedà express PCI permette di usare esta velocità al massimo. É retrocompatibile con USB 2.0 (480 Mbps) e USB 1.1 (1,5 Mbps) in modo da poter continuare ad usare il vecchio hardware. Sposta grande file più velocamente da dispositivi di memorizzazione esterni come HDD, fotocamere digitali e altri dispositivi USB.

Caratteristica:

• 2x collegamenti Super-Speed USB3.0 (5Gbps).
  Chipset NEC UPD720200.
• Conforme con le Specifiche di Base Express PCI 2.0.
• Conforme con le specifiche xHCI (eXtensible Host Controller Interface) Revisione 0.95.
• Retrocompatible con High-Speed USB2.0 (480Mbps), Low-Speed USB1.1 (1,5Mbps).
• Interfaccia bus: PCI-Express.
• Collegamento elettrico a 4 pin per l'alimentazione del sistema.
• Supporta la funzione Plug & Play e scollegamento a caldo.
  Ciascuna porta USB fornisce al massimo un'uscita di potenza +5V / 900mA al dispositivo USB.
• Supporta l'uso simultaneo di dispositivi multipli USB 3.0, USB 2.0 e USB 1.1.
• Compatible con Windows XP/Vista/7 (32-bit e 64-bit).

Requisiti di Sistema:

• AMD o Intel Pentium 1,5GHz o superiore
• Sistema operative Windows XP / Vista o 7
• Ram da 1GB DDR o superiore.
• Uno slot PCI-Express libero con x1, x4, x8 or x16.
• Lettore CD/DVD-Rom

Installazione del Dispositivo Hardware:

• Spagnere il computer, rimuovere il collegamento elettrico e il coperchio dal case del computer.
• Rimuovere la piastra di copertura sul retro di uno slot scheda Express PCI.
• Inserire la性和 nello slot Express PCI e fissarla con i supporti a lato.
• Collegare l'alimentazione interna sui 4 pin della scheda USB3.0 Express PCI.
• Rimettere il coperchio del case del computer ed accendere il computer.

Installazione del Driver Software:

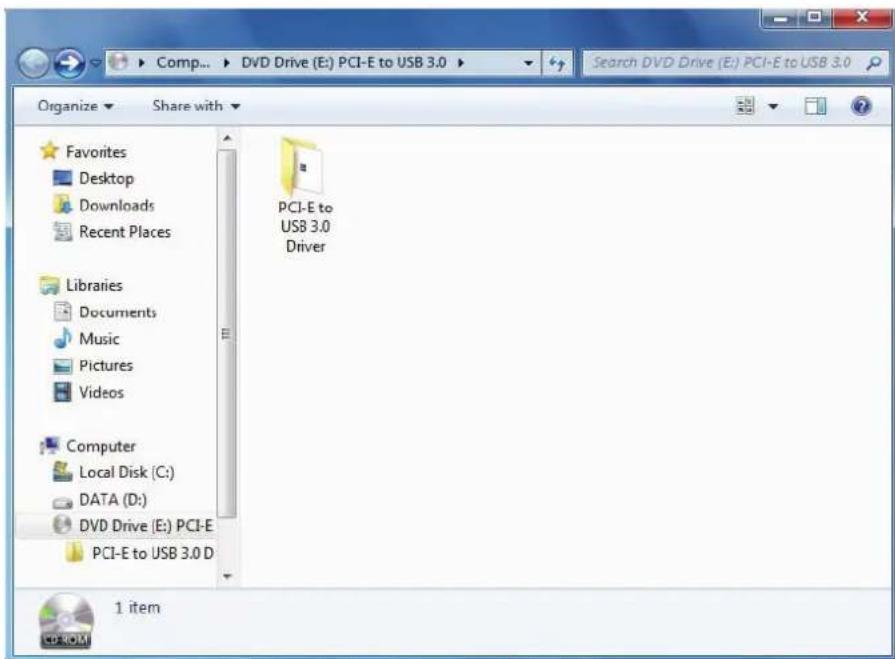

1. Si prega di insere il CD nellettore CD/DVD-ROM e cliccare sulla cartella PCI-E.

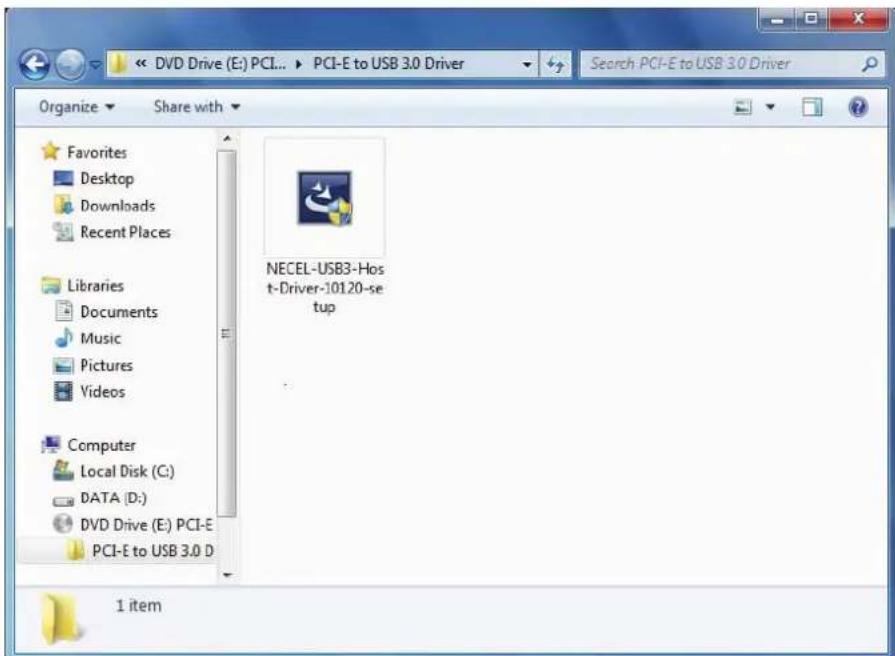

1. Si prega di clickare sull'icona "Setup" per iniziare l'installazione.

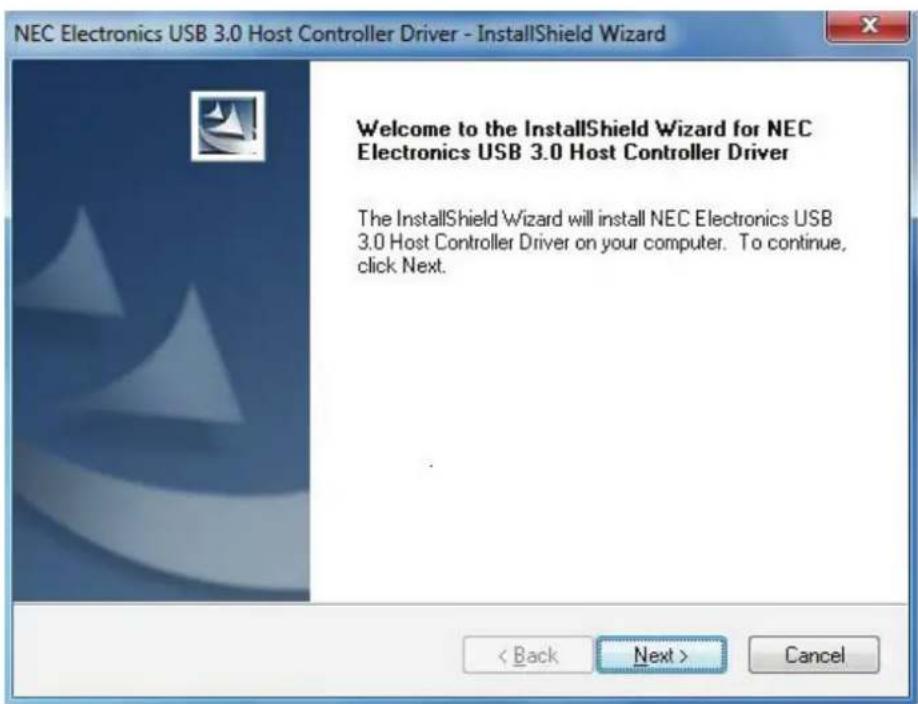

1. Quando appare il Driver dell'Host Controller USB 3.0, si prega di cliccare Avanti.

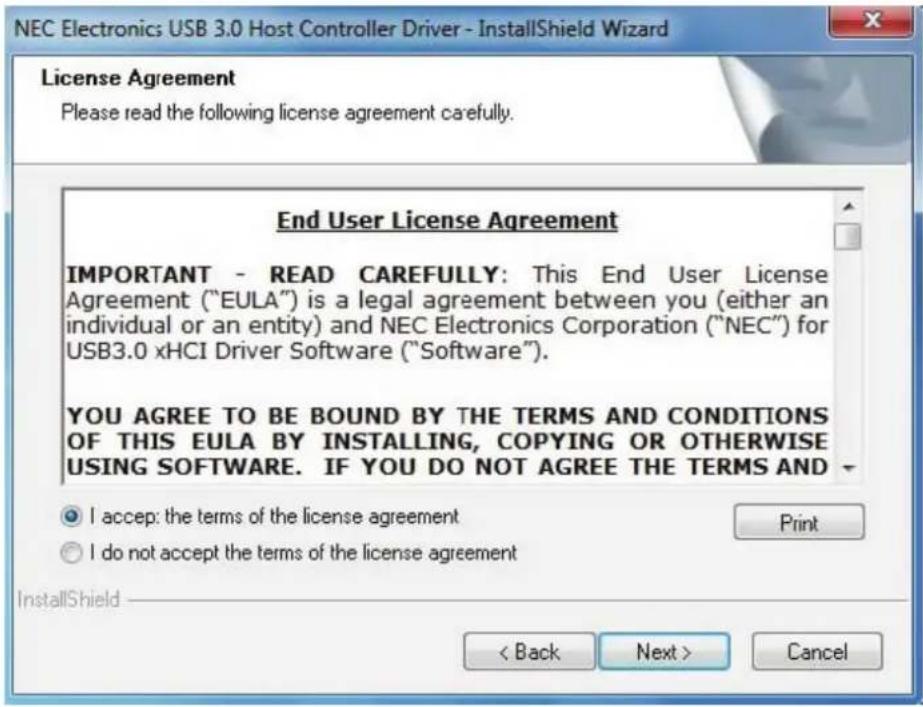

1. Si prega di segnare "accretto il contratto di licenza" e cliccare su "Avanti" per continuare.

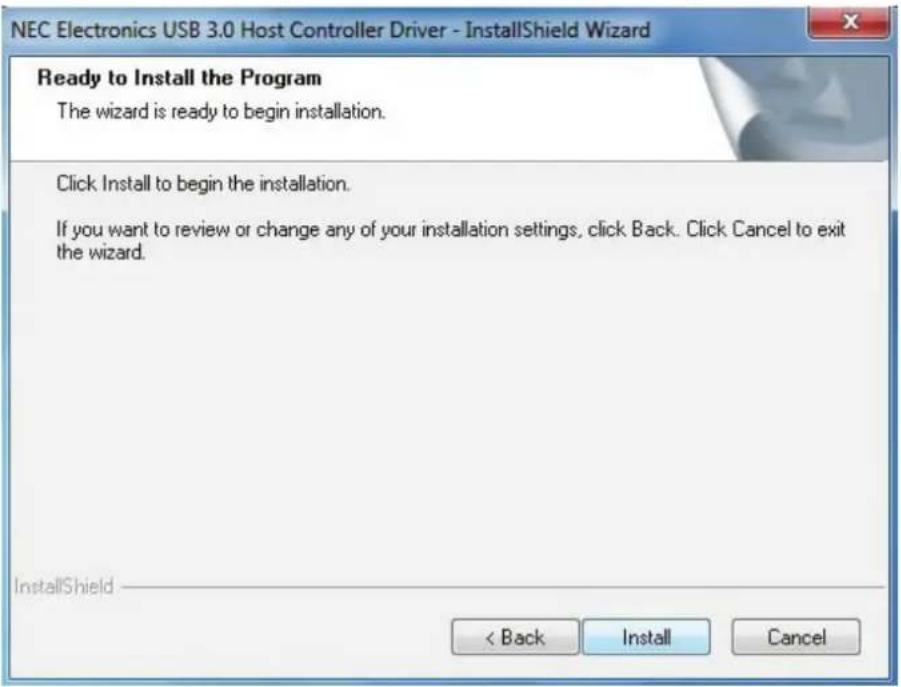

1. Cliccare su "Installa" per iniziare l'installazione e "Avanti" per continuare.

1. Cliccare su "Fine" per terminare l'istallazione del driver.

Collegamenti:

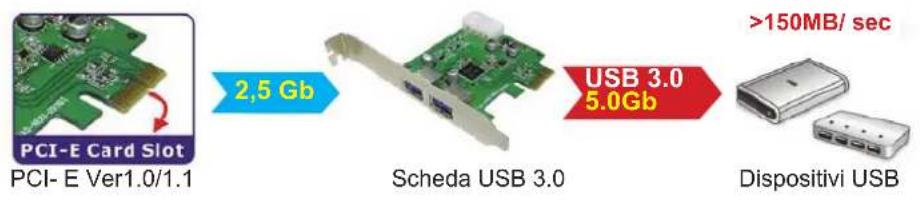

Prestazione:

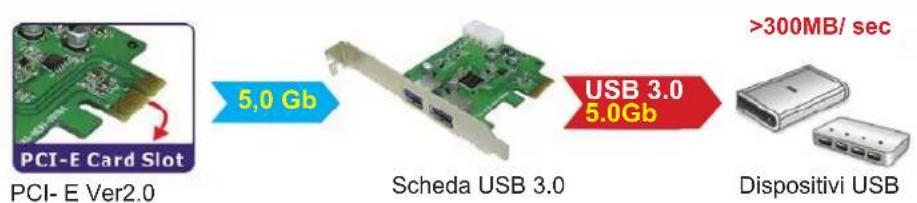

Si prega di usare lo slot PCI Express Ver 2.0 per ottenerile tasso di trasferimento dati USB 3.0 di 5.0Gbps.

Contenuto della confezione:

• Scheda USB3.0 PCI-Express
• Manuale dell'utente
  CD driver
• Pezzo d'acciaio corto

Precauzioni di sicurezza:

Per ridurre il rischio di shock elettrico, quello prodotto dovrebbe essere aperto SOLO da un tecnico autorizzato quando è necessario ripararlo. Scollegare il prodotto dall'alimentazione e da altri appearechi se dovesse esserci un problema. Non esporre il prodotto ad acqua o umidità.

Manutenzione:

Pulire solo con un panno asciutto. Non utilizzato solventi detergenti o abrasivi.

Garanzia:

Non sare accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Generalità:

Il design e le caratteristiche tecniche sono soggetti a modifica alla necessità di preavviso.

Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispetti titolari e sono riconosciuti come tali in quello documento.

Tenere quello manuale e la confezione per riferimento futuro.

Attenzione:

Il prodotto è contrassegnato con questo significato, con il quale si indica che i prodotti elettrici ed elettronici non devono essere gettati insieme ai rifiuti domestici. Per questi prodotti esiste unsystema di raccolta differenziata.

Introduccion

Descrizione: Express Card PCI USB3.0
