CMPPCIE2USB3 - Netzwerkkarte / Adapter KONIG - Kostenlose Bedienungsanleitung

Produkttyp	Netzwerkkarte / Adapter
Marke	Konig
Modell	CMPPCIE2USB3
Bus-Schnittstelle	PCI-Express 2.0 (x1, x4, x8, x16)
Anzahl der USB 3.0-Anschlüsse	2
Maximale Übertragungsgeschwindigkeit	5 Gb/s (USB 3.0)
Abwärtskompatibilität	USB 2.0 (480 Mb/s) und USB 1.1 (1,5 Mb/s)
Chipsatz	NEC UPD720200
Stromversorgung	Über den PCI-Express-Bus und 4-poligen Anschluss
Ausgangsspannung pro USB-Anschluss	+5 V / 900 mA maximal
Plug-and-Play	Ja, Hot-Swap-fähig
Unterstützte Betriebssysteme	Windows XP / Vista / 7 (32 und 64 Bit)
Systemanforderungen	Prozessor ≥ 1,5 GHz, 1 GB RAM, freier PCI-Express-Steckplatz, CD/DVD-Laufwerk
Lieferumfang	PCI-Express USB 3.0-Karte, Bedienungsanleitung, Treiber-CD, kleine Metallblende
Pflege	Nur mit einem trockenen Tuch reinigen, keine Lösungsmittel
Sicherheitshinweise	Nicht öffnen, bei Problemen vom Stromnetz trennen, Wasser und Feuchtigkeit vermeiden
Garantie	Keine Haftung bei Änderungen oder unsachgemäßer Verwendung
Allgemeine Informationen	Design und technische Daten können geändert werden, eingetragene Marken, Handbuch aufbewahren

Häufig gestellte Fragen - CMPPCIE2USB3 KONIG

Wie installiere ich die PCI-Express USB 3.0-Karte?

Schalten Sie den Computer aus und ziehen Sie das Netzkabel ab. Entfernen Sie die Metallblende an der Rückseite eines freien PCI-Express-Steckplatzes. Setzen Sie die Karte in den Steckplatz ein und befestigen Sie sie. Schließen Sie gegebenenfalls die interne Stromversorgung am 4-poligen Anschluss der Karte an. Setzen Sie das Gehäuse wieder zusammen, schließen Sie es an und schalten Sie es ein.

Wie installiere ich den Treiber?

Legen Sie die mitgelieferte CD in das Laufwerk ein. Öffnen Sie den Ordner PCI-E und starten Sie 'Setup'. Folgen Sie den Anweisungen: Akzeptieren Sie die Lizenz, klicken Sie auf 'Next', dann auf 'Install' und 'Finish'. Starten Sie neu, falls aufgefordert.

Welche Betriebssysteme sind kompatibel?

Die Karte ist kompatibel mit Windows XP, Vista und 7 in 32- und 64-Bit-Versionen.

Warum werden meine USB-Geräte nicht erkannt?

Überprüfen Sie, ob der Treiber korrekt installiert ist. Stellen Sie sicher, dass die Karte fest im PCI-Express-Steckplatz sitzt. Versuchen Sie einen anderen Anschluss oder ein USB 2.0-Gerät, um die Abwärtskompatibilität zu testen.

Kann ich USB 2.0- und USB 1.1-Geräte auf dieser Karte verwenden?

Ja, die Karte ist abwärtskompatibel mit USB 2.0 (480 Mb/s) und USB 1.1 (1,5 Mb/s). Sie können Geräte verschiedener Standards gleichzeitig verwenden.

Was ist die maximale Übertragungsgeschwindigkeit?

Die maximale Geschwindigkeit unter USB 3.0 beträgt 5 Gb/s. Diese Geschwindigkeit wird mit einem USB 3.0-Gerät und einem PCI-Express 2.0-Steckplatz erreicht.

Wie kann ich feststellen, ob die Karte von Windows erkannt wird?

Gehen Sie zum Geräte-Manager. Sie sollten einen USB 3.0-Hostcontroller sehen (z. B. 'NEC USB 3.0 Host Controller'). Wenn ein Ausrufezeichen erscheint, installieren Sie den Treiber neu.

Was tun, wenn ich die Treiber-CD verloren habe?

Sie können den Treiber von der Website des Herstellers Konig herunterladen oder den NEC-Chipsatz verwenden. Suchen Sie nach dem Treiber für NEC UPD720200 passend zu Ihrem Betriebssystem.

Benötigt die Karte eine zusätzliche Stromversorgung?

Ja, die Karte verfügt über einen internen 4-poligen Stromanschluss. Es wird empfohlen, diesen anzuschließen, um eine ausreichende Stromversorgung für USB 3.0-Geräte sicherzustellen.

Wie pflege ich die Karte?

Reinigen Sie sie mit einem trockenen Tuch. Verwenden Sie keine Lösungsmittel oder Scheuermittel. Vermeiden Sie den Kontakt mit Wasser und Feuchtigkeit. Trennen Sie das Gerät vor der Reinigung vom Stromnetz.

BEDIENUNGSANLEITUNG CMPPCIE2USB3 KONIG

Ausstattungsmerkmale
- Systemanforderungen
- Hardware installment
- Softwaretreiber installmenten
Anschlusse
Leistung
- Lieferumfang
- Haftungsausschluss

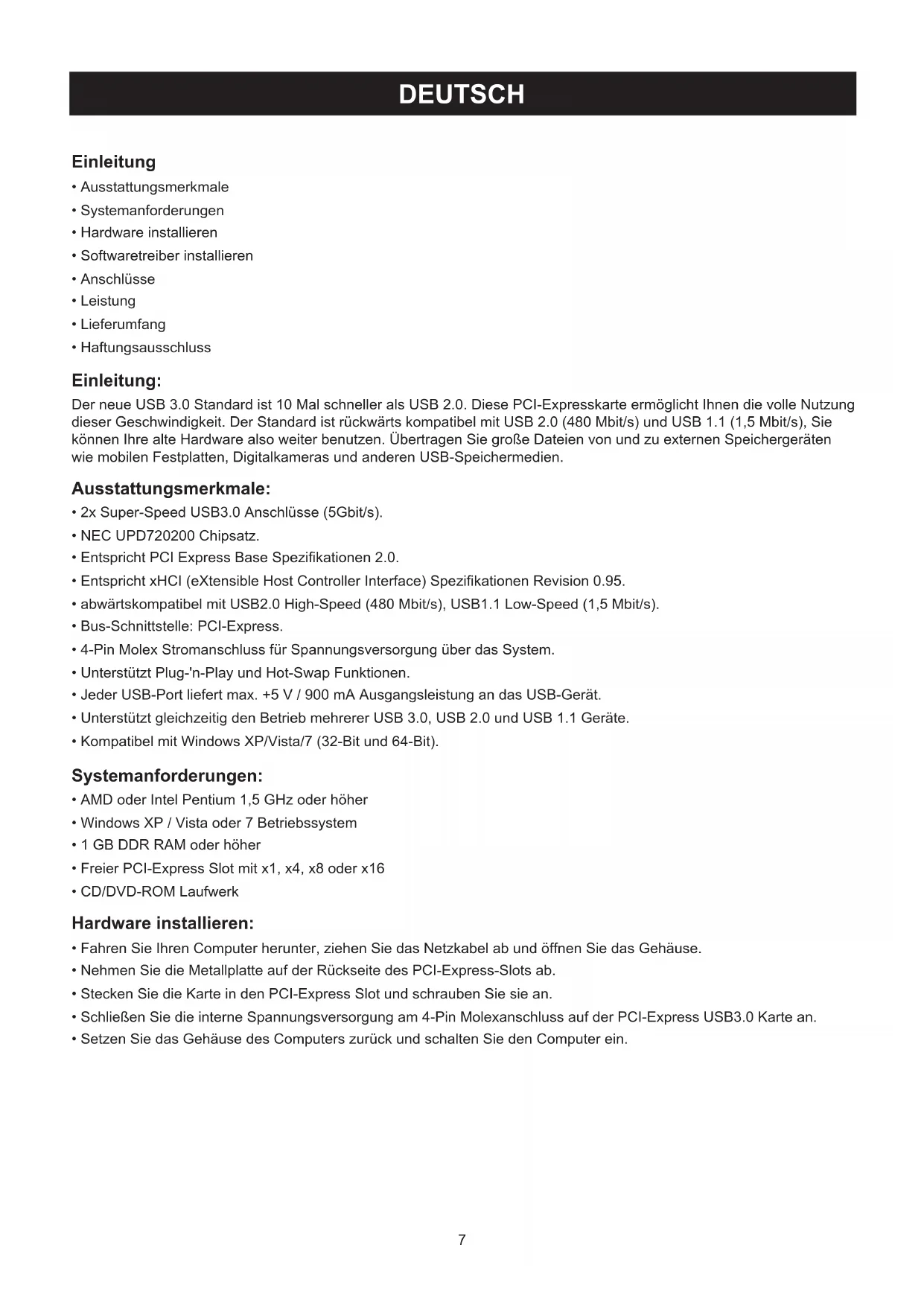

Einleitung:

Der neue USB 3.0 Standard ist 10 Mal Schneller als USB 2.0. Diese PCI-Expresskarte ermittelicht Ihnen die volle Nutzung dieser Geschwindigkeit. Der Standard ist rückwärts kompatibel mit USB 2.0 (480 Mbit/s) und USB 1.1 (1,5 Mbit/s), Sie können ihre alte Hardware also weiter benutzen. Übertragen Sie große Datien von und zu externen Speichergeräten wie mobilen Festplatten, Digitalk cameras und anderen USB-Speichermedien.

Ausstattungsmerkmale:

• 2x Super-Speed USB3.0 Anschlüsse (5Gbit/s).
• NEC UPD720200 Chipsat.
• Entspricht PCI Express Base Spezifikationen 2.0.
• Entspricht xHCI (eXtensible Host Controller Interface) Spezifikationen Revision 0.95.
• abwärtskompatibel mit USB2.0 High-Speed (480 Mbit/s), USB1.1 Low-Speed (1,5 Mbit/s).
• Bus-Schnittstelle: PCI-Express.
• 4-Pin Molex Stromanschluss für Spannungsvorsorgung über das System.
• Unterstützung Plug'n-Play und Hot-Swap Funktionen.
  Jeder USB-Port lieufert max. +5V / 900mA Ausgangsleistung an das USB-Gerät.
• Unterstützung gleichzeitig den Betrieb mehrerer USB 3.0, USB 2.0 und USB 1.1 Geräte.
• Kompatibel mit Windows XP/Vista/7 (32-Bit und 64-Bit).

Systemanforderungen:

• AMD oder Intel Pentium 1,5 GHz oder hoher
• Windows XP / Vista oder 7 Betriebssystem
• 1 GB DDR RAM oder hoher
  Freier PCI-Express Slot mit x1, x4, x8 oder x16
  CD/DVD-ROM Laufwerk

Hardware installieren:

• Fahren Sie Ihr Computer herunter, ziehen Sie das Netzkabel ab und öffnen Sie das Gehäuse.
• Nehmen Sie die Metallplatte auf der Rückseite des PCI-Express-Slots ab.
• Stecken Sie die Karte in den PCI-Express Slot und schrauben Sie sie an.
  Schlieben Sie die interne Spannungsvorsorgung am 4-Pin Molexanschluss auf der PCI-Express USB3.0 Karte an.
• Setzen Sie das Gehäuse des Computers zusück und schalten Sie den Computer ein.

Softwaretreiber installieren:

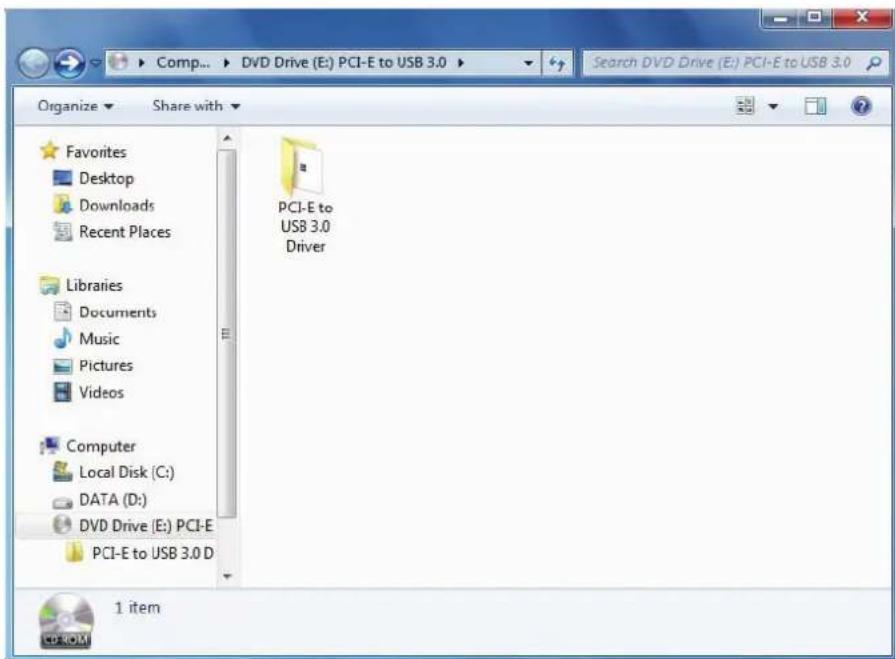

1. Legen Sie die CD in Ihr CD/DVD-ROM Laufwerk ein und klichen Sie den PCI-E Ordner.

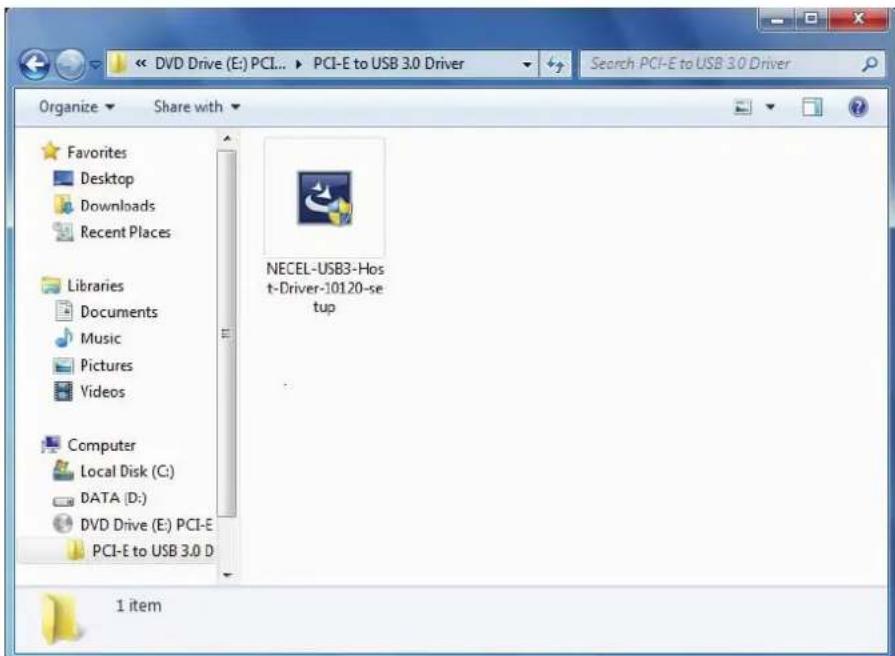

1. Klichen Sie das „Setup“ Symbol, um die Installation zu beginnen.

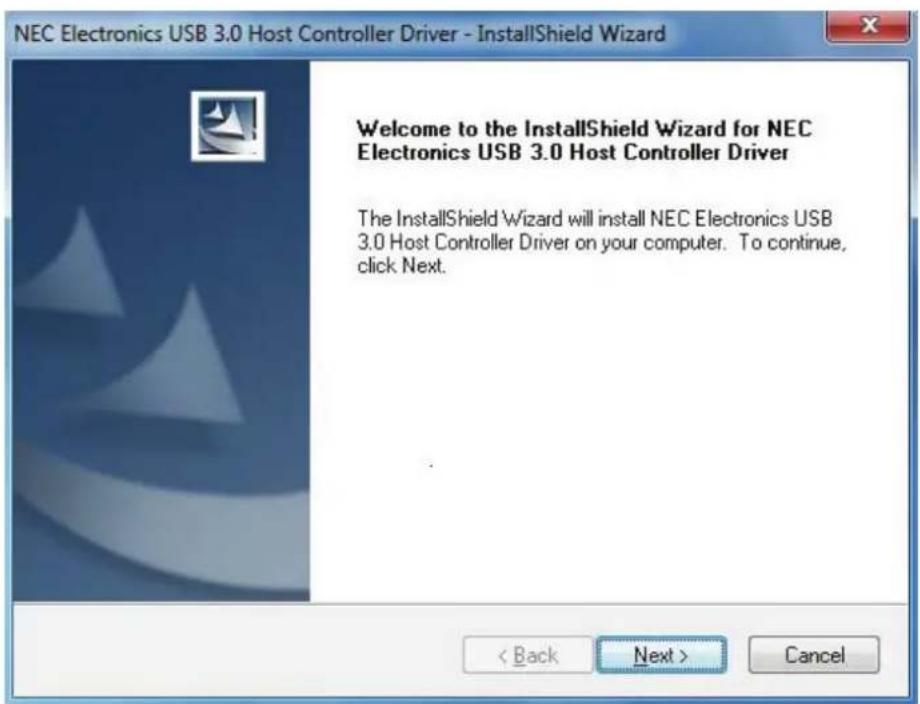

1. Bei der Anzeige des USB 3.0 Host Controller Treibers klichen Sie,Weiter

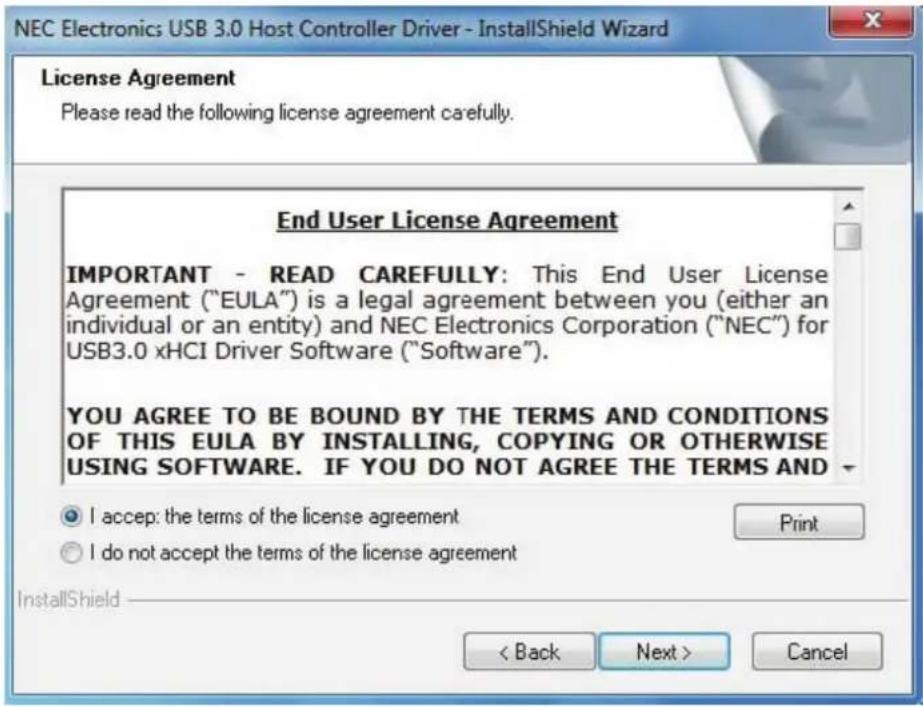

1. Haken Sie die Anerkennung der Lizenzvereinbarung ab und klichen Sie „Weiter".

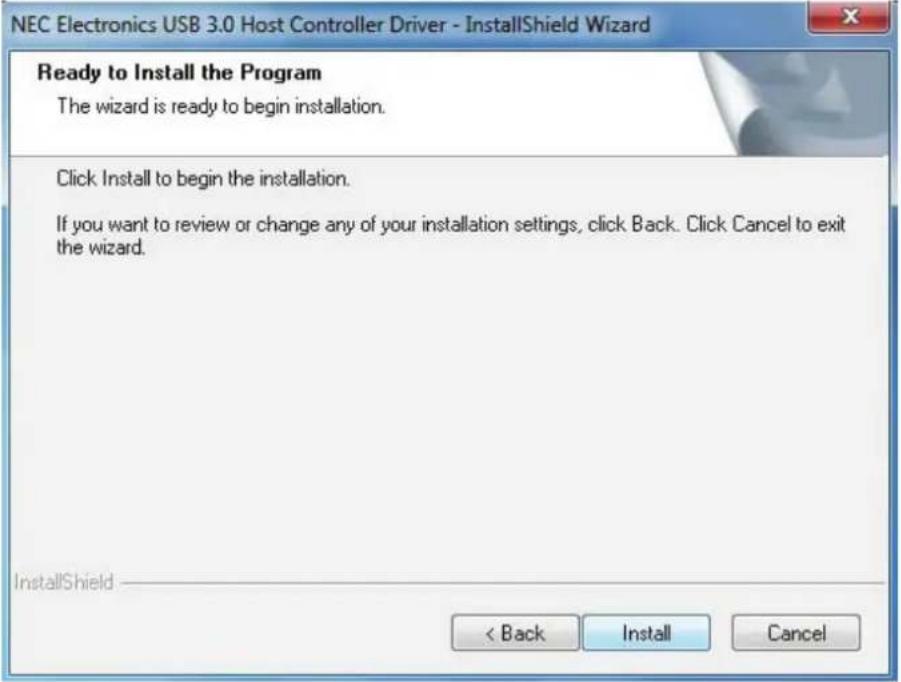

1. Klichen Sie „Installieren“, um mit der Installation zu beginnen und „Weiter“, um damit fortzufahren.

1. Klichen Sie "Fertigstellen", um die Installation des Treibers zu beenden.

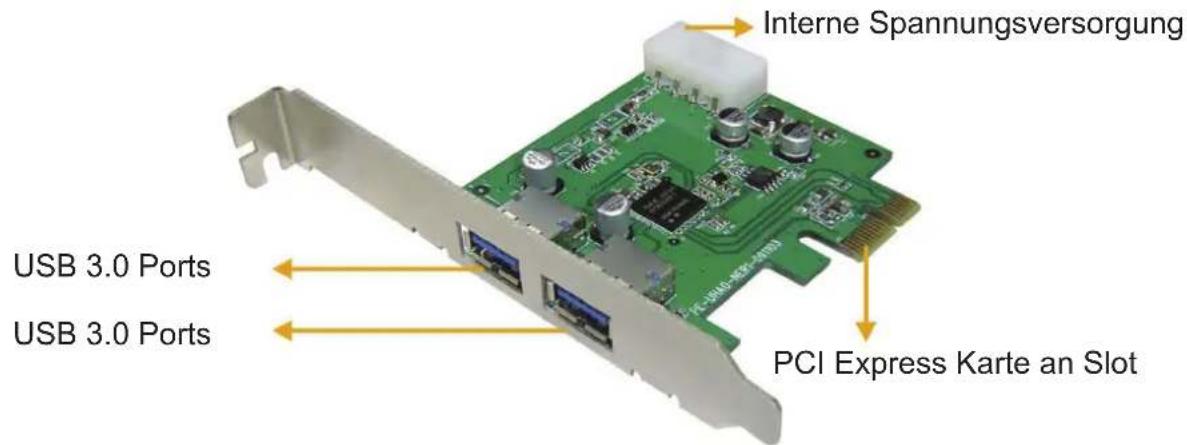

Anschlüsse:

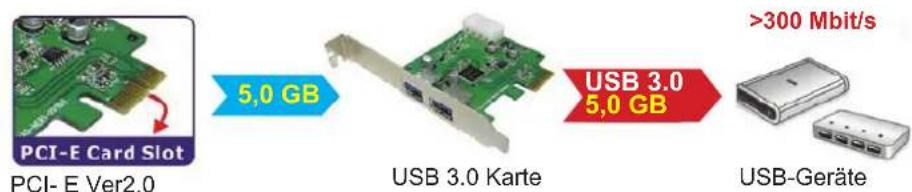

Leistung:

PCI-Express USB3.0 Karte
Bedienungsanleitung
CD-Treiber
- Kurze Metalscheibe

Sicherheitsvorkehrungen:

VORSICH

STROMSCLAGGEFAH

NICTOTOFFENEN

Um das Risiko eines elektrischen Schlags zu verringn, sollte diese Produkte AUSSCHLIESSLICH von einem autorisierten Techniker geöffnet werden. Bei Problemen trennen Sie das Gerätitte von der Spannungsvorsorgung und von anderen Geräten ab.

Stellen Sie safer, dass das Gerät nicht mit Wasser oder Feuchtigkeit in Berührung kommt.

Wartung:

Nur mit einem trockenen Tuch saubern. Keine Reinigungs- oder Scheuermittel verwenden.

Garantie:

Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifikationen des Produkts oder für Schaden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des Produkts entstanden sind.

Allgemeines:

Design und technische Daten können ohne vorherige Ankündigung geändert werden.

Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.

Bitte bewahren Sie Bedienungsanleitung und Verpackung fur spate Verwendung auf.

Achtung:

Dieses Produkt ist mit thisem Symbol gekennzeichnet. Es bedeutet, dass die ausgedienten elektrischen und elektronischen Produkte nicht mit dem allgemeinen Haushaltsmull entsorgt werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfügung.
