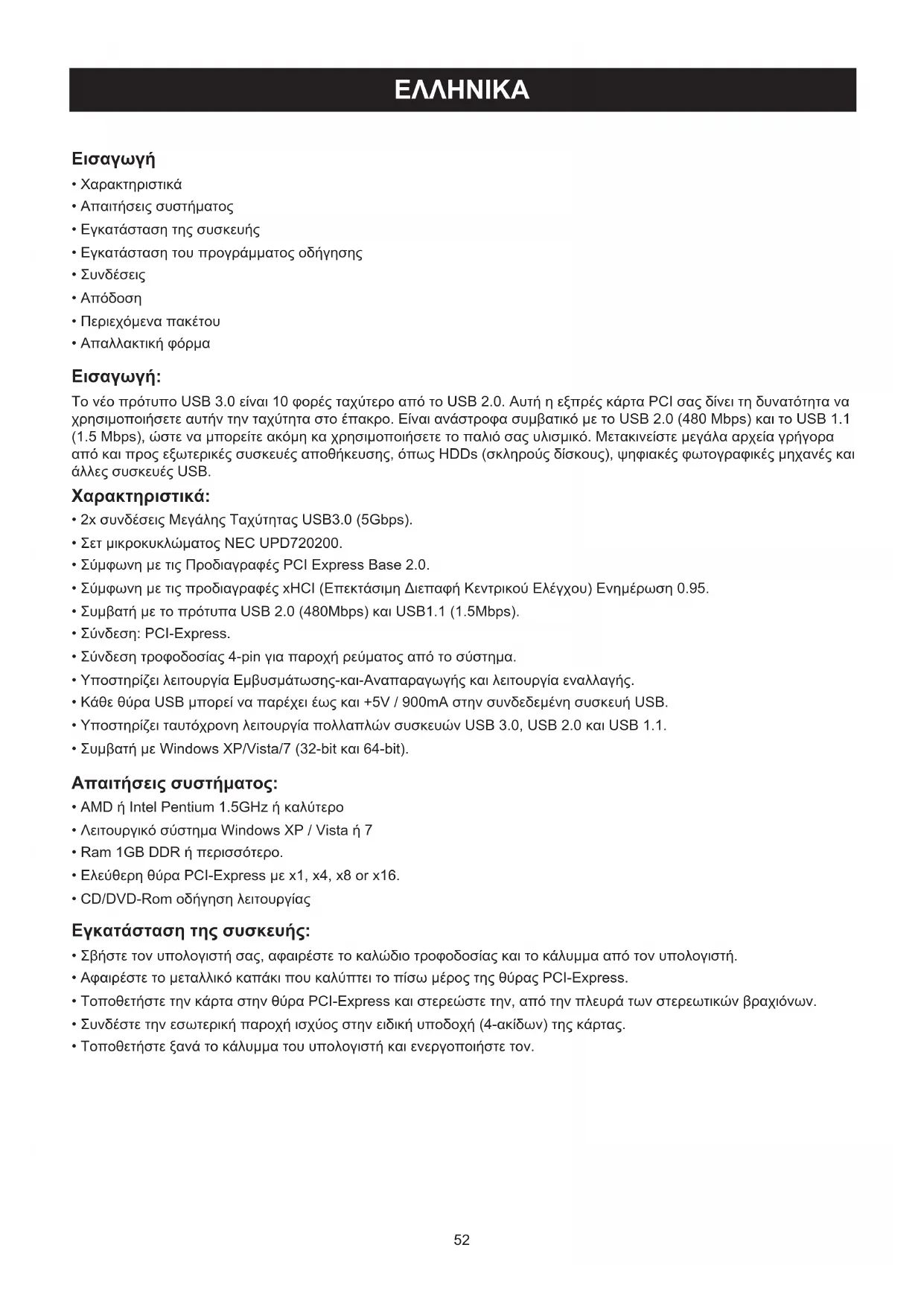

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CMPPCIE2USB3 KONIG

• Απαιτήσεις συστήματος

• Εγκατάσταση της συσκευής

• Εγκατάσταση του προγράμματος οδήγησης

Το νέο πρότυπο USB 3.0 είναι 10 φορές ταχύτερο από το USB 2.0. Αυτή η εξπρές κάρτα PCI σας δίνει τη δυνατότητα να χρησιμοποιήσετε αυτήν την ταχύτητα στο έπακρο. Είναι ανάστροφα συμβατικό με το USB 2.0 (480 Mbps) και το USB 1.1 (1.5 Mbps), ώστε να μπορείτε ακόμη κα χρησιμοποιήσετε το παλιό σας υλισμικό. Μετακινείστε μεγάλα αρχεία γρήγορα από και προς εξωτερικές συσκευές αποθήκευσης, όπως HDDs (σκληρούς δίσκους), ψηφιακές φωτογραφικές μηχανές και άλλες συσκευές USB. Χαρακτηριστικά:

• 2x συνδέσεις Μεγάλης Ταχύτητας USB3.0 (5Gbps).

• Σετ μικροκυκλώματος NEC UPD720200.

• Σύμφωνη με τις Προδιαγραφές PCI Express Base 2.0.

• Σύμφωνη με τις προδιαγραφές xHCI (Επεκτάσιμη Διεπαφή Κεντρικού Ελέγχου) Ενημέρωση 0.95.

• Συμβατή με το πρότυπα USB 2.0 (480Mbps) και USB1.1 (1.5Mbps).

• Σύνδεση: PCI-Express.

• Σύνδεση τροφοδοσίας 4-pin για παροχή ρεύματος από το σύστημα.

• Υποστηρίζει λειτουργία Εμβυσμάτωσης-και-Αναπαραγωγής και λειτουργία εναλλαγής.

• Κάθε θύρα USB μπορεί να παρέχει έως και +5V / 900mA στην συνδεδεμένη συσκευή USB.

• Υποστηρίζει ταυτόχρονη λειτουργία πολλαπλών συσκευών USB 3.0, USB 2.0 και USB 1.1.

• Συμβατή με Windows XP/Vista/7 (32-bit και 64-bit). Απαιτήσεις συστήματος:

• AMD ή Intel Pentium 1.5GHz ή καλύτερο

• Λειτουργικό σύστημα Windows XP / Vista ή 7

• Ram 1GB DDR ή περισσότερο.

• Ελεύθερη θύρα PCI-Express με x1, x4, x8 or x16.

• CD/DVD-Rom οδήγηση λειτουργίας Εγκατάσταση της συσκευής:

• Σβήστε τον υπολογιστή σας, αφαιρέστε το καλώδιο τροφοδοσίας και το κάλυμμα από τον υπολογιστή.

• Αφαιρέστε το μεταλλικό καπάκι που καλύπτει το πίσω μέρος της θύρας PCI-Express.

• Τοποθετήστε την κάρτα στην θύρα PCI-Express και στερεώστε την, από την πλευρά των στερεωτικών βραχιόνων.

• Συνδέστε την εσωτερική παροχή ισχύος στην ειδική υποδοχή (4-ακίδων) της κάρτας.

• Τοποθετήστε ξανά το κάλυμμα του υπολογιστή και ενεργοποιήστε τον.53 Εγκατάσταση του Προγράμματος Οδήγησης:

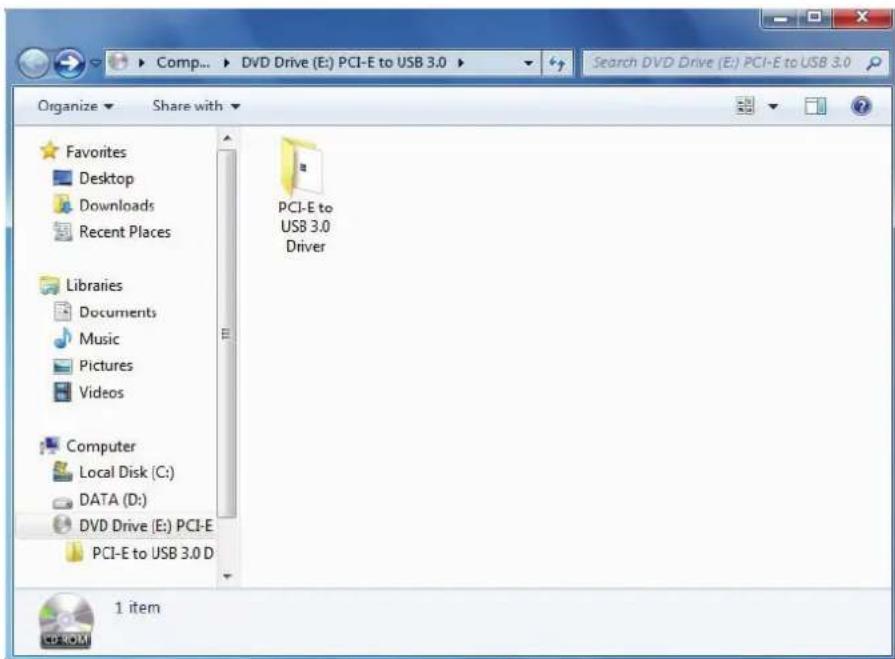

1. Παρακαλώ τοποθετήστε το CD στη μονάδα CD/DVD-ROM και κάντε κλικ στο φάκελο PCI-E.

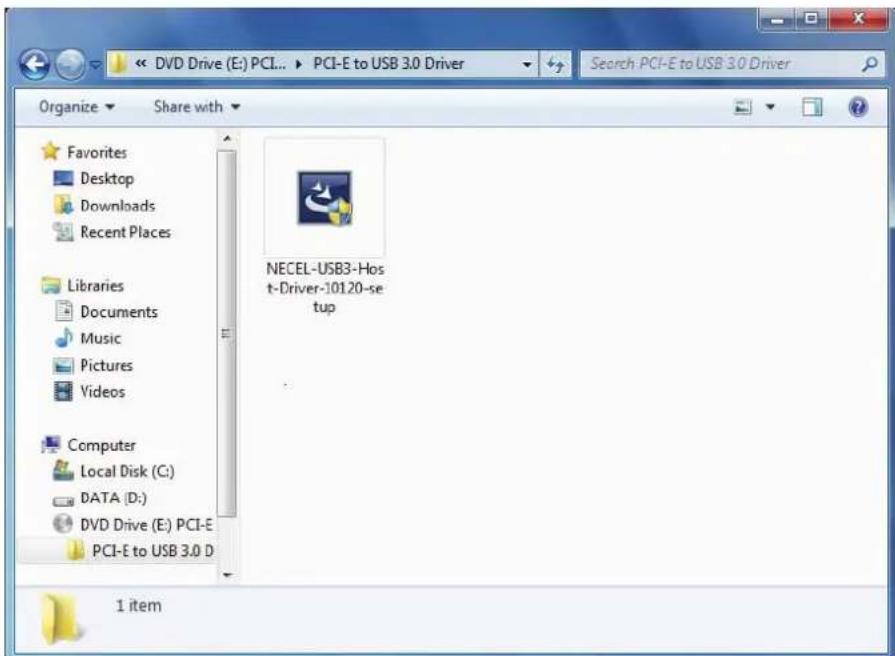

2. Παρακαλώ κάντε κλικ στο εικονίδιο “Εγκατάσταση” για να ξεκινήσει η εγκατάσταση.54

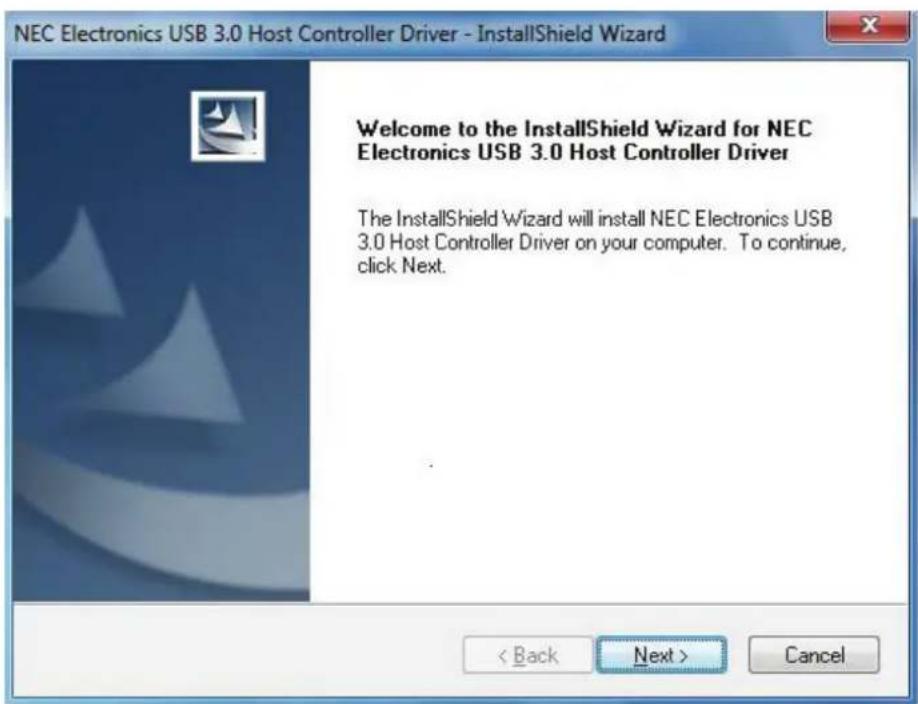

3. Όταν εμφανιστεί το Κεντρικό Πρόγραμμα Οδήγησης USB 3.0, κάντε κλικ στο Επόμενο.

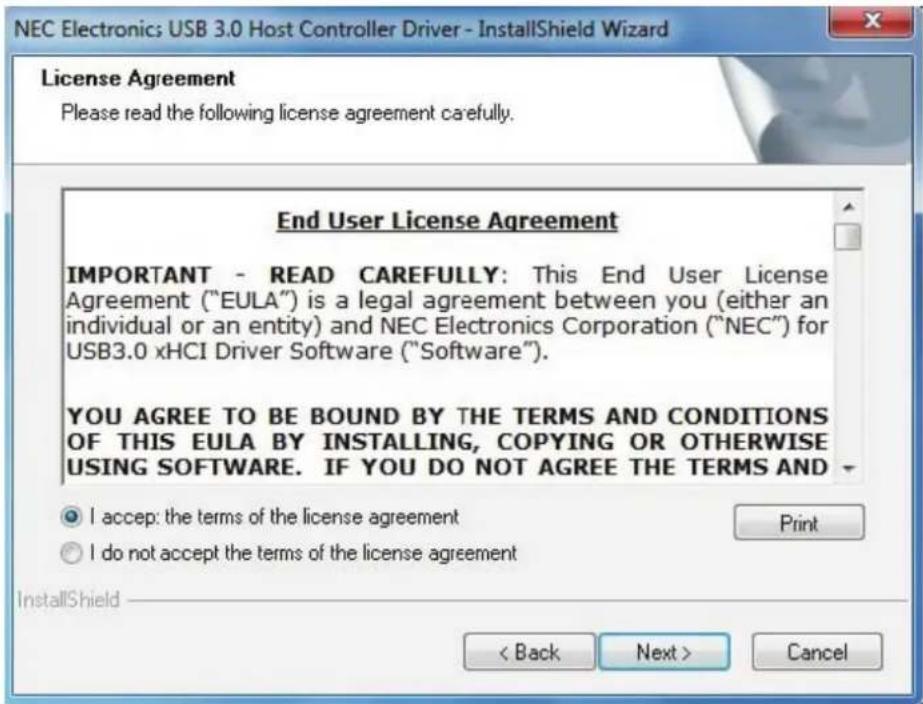

4. Παρακαλώ μαρκάρετε το τετραγωνίδιο “αποδέχομαι την άδεια χρήσης” και κάντε κλικ στο κουμπί “Επόμενο” για να

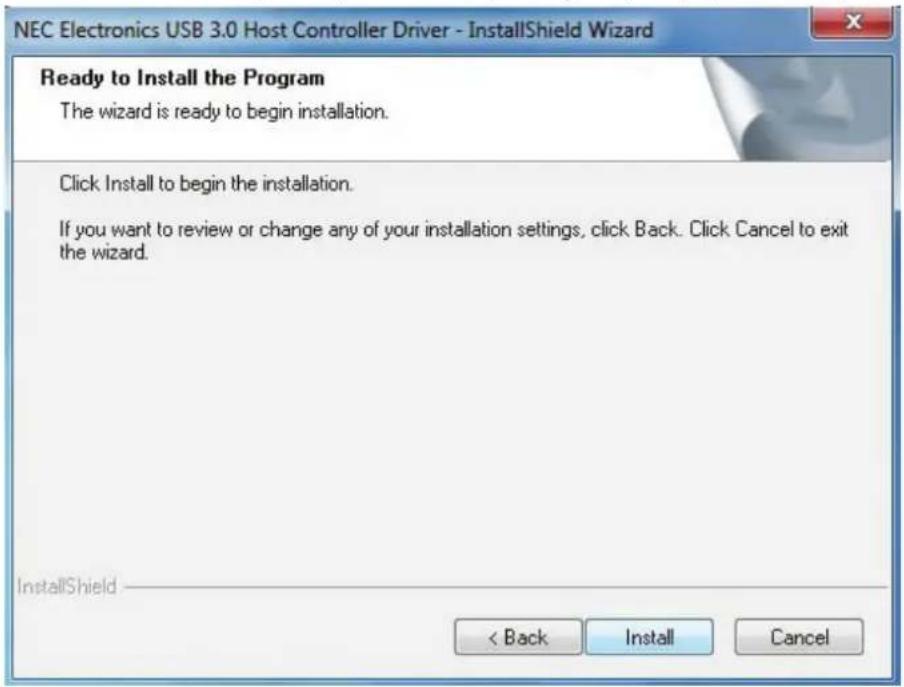

5. Κάντε κλικ στο κουμπί “Εγκατάσταση” για να ξεκινήσει η εγκατάσταση και στο “Επόμενο” για να συνεχίσετε.

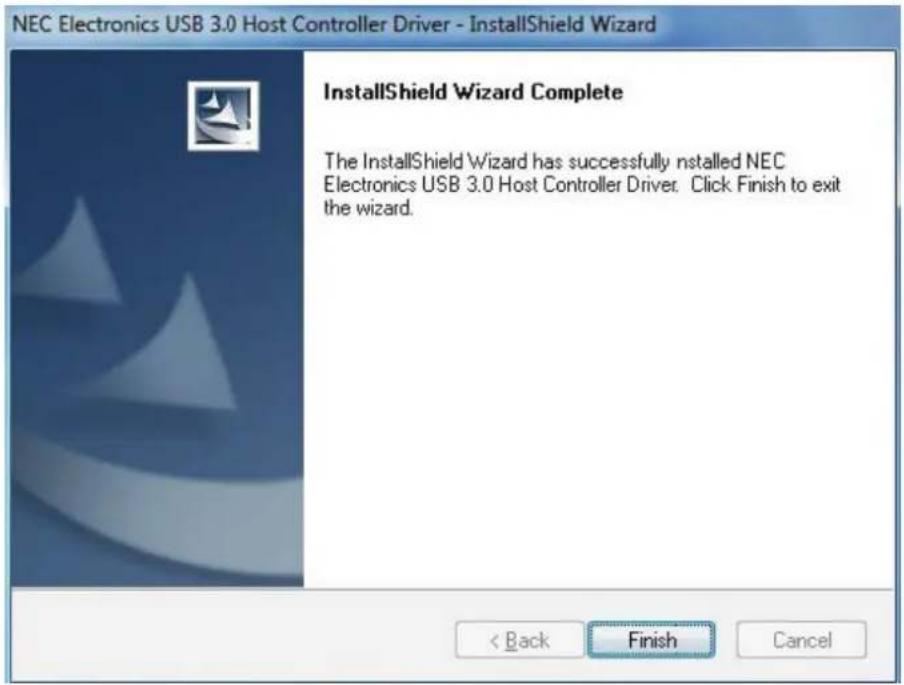

6. Κάντε κλικ στο “Τέλος” για τον τερματισμό της εγκατάστασης του προγράμματος οδήγησης.

Θύρες USB 3.0 Θύρες USB 3.0 Εσωτερική θύρα τροφοδοσίας Σύνδεση PCI Express56

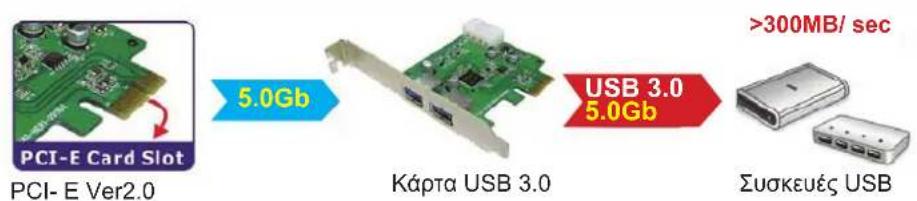

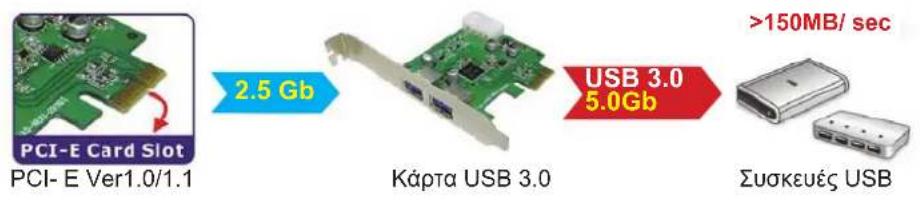

5.0Gb USB 3.0 USB 3.0 5.0Gb 5.0Gb PCI- E Ver1.0/1.1 PCI- E Ver2.0 Κάρτα USB 3.0 Κάρτα USB 3.0 Συσκευές USB Συσκευές USB >150MB/ sec >300MB/ sec Παρακαλούμε χρησιμοποιήστε θύρα PCI Express Ver 2.0 για να πετύχετε την ταχύτητα μεταφοράς δεδομένων που προσφέρει το πρότυπο USB 3.0 (5.0Gbps). Περιεχόμενα Συσκευασίας:

• Κάρτα PCI-Express USB3.0

• CD πρόγραμμα οδήγησης

• Λαμάκι από χάλυβα Οδηγίες ασφαλείας: Για να μειώσετε τον κίνδυνο ηλεκτροπληξίας, το προϊόν αυτό θα πρέπει να ανοιχθεί ΜΟΝΟ από εξουσιοδοτημένο τεχνικό όταν απαιτείται συντήρηση (σέρβις). Αποσυνδέστε το προϊόν από την πρίζα και άλλο εξοπλισμό αν παρουσιαστεί πρόβλημα. Μην εκθέτετε το προϊόν σε νερό ή υγρασία.

Καθαρίστε μόνο με ένα στεγνό πανί. Μη χρησιμοποιείτε διαλύτες ή λειαντικά.

Ουδεμία εγγύηση ή ευθύνη δεν είναι αποδεκτή σε περίπτωση αλλαγής ή μετατροπής του προϊόντος ή βλάβης που προκλήθηκε λόγω εσφαλμένης χρήσης του προϊόντος.

Το σχέδιο και τα χαρακτηριστικά μπορούν να αλλάξουν χωρίς καμία προειδοποίηση. Όλα τα λογότυπα, οι επωνυμίες και οι ονομασίες προϊόντων είναι εμπορικά σήματα ή σήματα κατατεθέντα των αντίστοιχων κατόχων και δια του παρόντος αναγνωρίζονται ως τέτοια. Φυλάξτε το παρόν εγχειρίδιο και τη συσκευασία για μελλοντική αναφορά.
