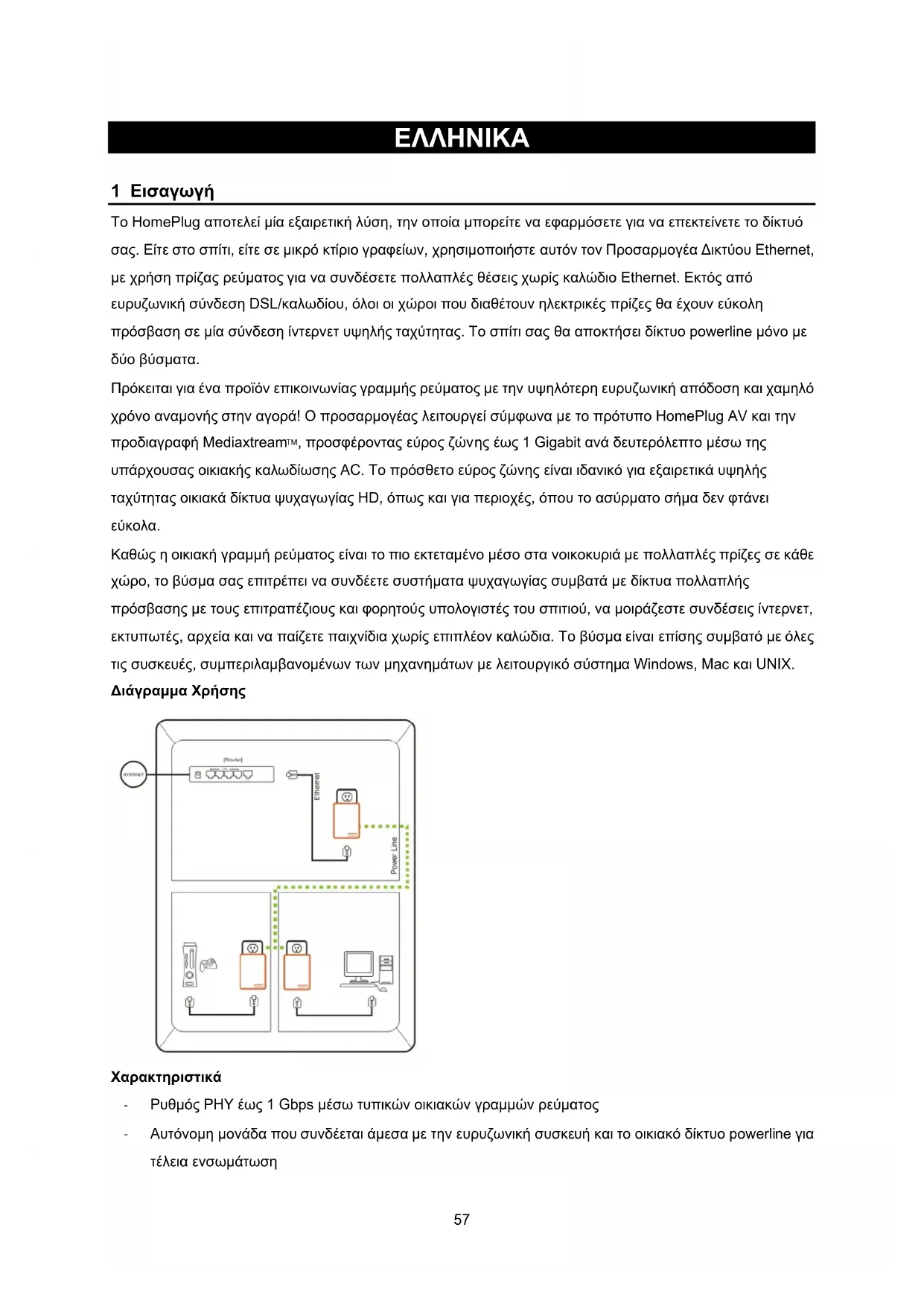

1 Introduction

Το HomePlug αποτελεί μία εξαιρετική λύση, την οποία μπορείτε να εφαρμόσετε για να επεκτείνετε το δίκτυό σας. Είτε στο σπίτι, είτε σε μικρό κτίριο γραφείων, χρησιμοποιήστε αυτόν τον Προσαρμογέα Δικτύου Ethernet, με χρήση πρίζας ρεύματος για να συνδέσετε πολλαπλές θέσεις χωρίς καλώδιο Ethernet. Εκτός από ευρυζωνική σύνδεση DSL/καλωδίου, όλοι οι χώροι που διαθέτουν ηλεκτρικές πρίζες θα έχουν εύκολη πρόσβαση σε μία σύνδεση ίντερνετ υψηλής ταχύτητας. Το σπίτι σας θα αποκτήσει δίκτυο powerline μόνο με δύο βύσματα.

Πρόκειται για ένα προϊόν επικοινωνίας γραμμής ρεύματος με την υψηλότερη ευρυζωνική απόδοση και χαμηλό χρόνο αναμονής στην αγορά! Ο προσαρμογέας λειτουργεί σύμφωνα με το πρότυπο HomePlug AV και την προδιαγραφή Mediaxtream™, προσφέροντας εύρος ζώνης έως 1 Gigabit ανά δευτερόλεπτο μέσω της υπάρχουσας οικιακής καλωδίωσης AC. Το πρόσθετο εύρος ζώνης είναι ιδανικό για εξαιρετικά υψηλής ταχύτητας οικιακά δίκτυα ψυχαγωγίας HD, όπως και για περιοχές, όπου το ασύρματο σήμα δεν φτάνει εύκολα.

Καθώς η οικιακή γραμμή ρεύματος είναι το πιο εκτεταμένο μέσο στα νοικοκυριά με πολλαπλές πρίζες σε κάθε χώρο, το βύσμα σας επιτρέπει να συνδέετε συστήματα ψυχαγωγίας συμβατά με δίκτυα πολλαπλής πρόσβασης με τους επιτραπέζιους και φορητούς υπολογιστές του σπιτιού, να μοιράζεστε συνδέσεις ίντερνετ, εκτυπωτές, αρχεία και να παίζετε παιχνίδια χωρίς επιπλέον καλώδια. Το βύσμα είναι επίσης συμβατό με όλες τις συσκευές, συμπεριλαμβανομένων των μηχανημάτων με λειτουργικό σύστημα Windows, Mac kαι UNIX.

Διάγραμμα Χρήσης

Χαρακτηριστικά

• Ρυθμός PHY έως 1 Gbps μέσω τυπικών οικιακών γραμμών ρεύματος

• Αυτόνομη μονάδα που συνδέεται άμεσα με την ευριζωνική συσκευή και το οικιακό δίκτυο powerline για τέλεια ενσωμάτωση

• Δεν χρειάζεται νέο καλώδιο

• Διατηρεί υψηλή ταχύτητα μετάδοσης δεδομένων, ακόμη και υπό συνθήκες υπερβολικού θορύβου που συναντώνται συχνά στις γραμμές ρεύματος
• Κρυπτογράφηση AES 128-bit που εξασφαλίζει την ασφάλεια των δεδομένων
• Συνυπάρχει με δίκτυα HomePlug 1.0 και 1.0 Turbo

Στοιχεία λυχνιών LED

LED ισχύος Σταθερά Πράσινη – Η συσκευή είναι ενεργοποιημένη

Σβηστή - Η συσκευή είναι απενεργοποιημένη

Πράσινη και Αναβοσβήνει – Εγκατάσταση ρυθμίσεων ασφαλείας

Σταθερά Πράσινη – Επιτυχής εγκατάσταση των ρυθμίσεων ασφαλείας

Διπλή Αναλαμπή - Σφάλμα Ρυθμίσεων Ασφαλείας

LED Σύνδεσης Αναμμένη/Πράσινη – Το δίκτυο powerline είναι ενεργό και συνδέεται με άλλον (-ους)

HomePlug προσαρμογέα (-είς) με ρυθμό PHY υψηλής ταχύτητας

Αναμμένη/Κόκκινη – Το δίκτυο powerline είναι ενεργό και συνδέεται με άλλον (-ους)

προσαρμογέα (-είς) με ρυθμό PHY χαμηλής ταχύτητας

Σβηστή – Δεν διατίθεται δίκτυο powerline – δεν εντοπίστηκαν άλλες συσκευές HomePlug

LED Σύνδεσης Σταθερά Πράσινη – θύρα 10/100/1000Mbps σε σύνδεση

Ethernet Αναβοσβήνει – Μετάδοση ή λήψη δεδομένων

Σβηστή – Δεν υπάρχει σύνδεση Ethernet

Στοιχεία Κάτω Περιβλήματος

Το κάτω περίβλημα περιλαμβάνει ένα Κουμπί Επαναφοράς σε εσοχή, ένα Κουμπί Ασφαλείας και 1 Θύρα Ethernet.

Ασφάλεια Αυτό το κουμπί έχει σχεδιαστεί με σκοπό τη δημιουργία μίας ομάδας μεμονωμένου δικτύου σε περιβάλλον πολλαπλών κόμβων

Επαναφορά Παρακαλώ ανατρέξτε στην ενότητα «Κουμπί Ασφαλείας» για περισσότερες λεπτομέρειες. Αυτό το κουμπί χρησιμοποιείται για την απαλοιφή ΟΛΩΝ των δεδομένων και την επαναφορά ΟΛΩΝ των ρυθμίσεων στις προεπιλεγμένες εργοστασιακές τιμές. Πιέστε και αφήστε το κουμπί επαναφοράς για να ξεκινήσει η επαναφορά των προεπιλεγμένων εργοστασιακών ρυθμίσεων.

Απαιτήσεις Συστήματος

• Mía ή περισσότερες συσκευές HomePlug túπου CMP-HOMEPL200/201/1000/1001 και συμβατές συσκευές
• Διαθέσιμη θύρα Ethernet στον υπολογιστή ή τη συσκευή δικτύου
• Διαθέσιμη πρίζα ρεύματος. Παρακαλώ αποφύγετε τη χρήση συσκευών HomePlug σε πολύπριζα, καθώς ενδέχεται να επηρεάσουν την απόδοση του προϊόντος
• Τυπική οικιακή ηλεκτρική καλωδίωση

Περιεχόμενα Συσκευασίας

• 1 Γέφυρα Ethernet HomePlug
• CD Εγχειριδίου Χρήστη Προϊόντος
• Κάρτα Περιορισμένης Εγγύησης Προϊόντος
• 2 Καλώδια Ethernet RJ45

2 Τοποθέτηση και Εγκατάσταση Υλικού

To HomePlug είναι μία συσκευή plug and play. Ο χρήστης μπορεί να προχωρήσει σε τοποθέτηση και άμεση λειτουργία χωρίς περίπλοκη παραμετροποίηση και ρυθμίσεις.

Απλώς συνδέστε το βύσμα απευθείας σε οποιαδήποτε διαθέσιμη πρίζα τοίχου και συνδεθείτε με οποιαδήποτε θύρα Ethernet με ενεργοποιημένη σύνδεση δικτύου. Παρακαλώ λάβετε υπόψη ότι χρειάζονται τουλάχιστον δύο Γέφυρες Ethernet για τη δημιουργία ενός δικτύου powerline.

Βήματα εγκατάστασης υλικού για τη δημιουργία δικτύου powerline στο σπίτι σας με αυτές τις Γέφυρες Ethernet:

1. Συνδέστε ένα καλώδιο Ethernet στη θύρα Ethernet με ενεργοποιημένη σύνδεση δικτύου της συσκευής.
2. Συνδέστε το άλλο άκρο του ίδιου καλωδίου Ethernet στη θύρα Ethernet του βύσματος που βρίσκεται στο κάτω μέρος του περιβλήματος.
3. Συνδέστε τις περόνες που βρίσκονται στο πίσω μέρος του βύσματος απευθείας σε μία πρίζα τοίχου. Παρακαλώ αποφύγετε τη χρήση συσκευών HomePlug σε πολύπριζα, καθώς ενδέχεται να επηρεάσουν την απόδοση του προϊόντος.
4. Επαναλάβετε τα παραπάνω βήματα για τη δεύτερη Γέφυρα Ethernet για να δημιουργήσετε ένα δίκτυο powerline.

3 Ρύθμιση Παραμέτρων

Το βύσμα διαθέτει προεπιλεγμένη κρυπτογράφηση AES 128-bit για την εξασφάλιση της ασφάλειας των δεδομέων, αποκλείοντας την πρόσβαση χρηστών που βρίσκονται εκτός σπιτιού. Ωστόσο, συστήνουμε ανεπιφύλακτα να αλλάξετε τον προεπιλεγμένο κωδικό πρόσβασης δικτύου από το Κουμπί Ασφαλείας που βρίσκεται στο κάτω μέρος του προϊόντος.

Αλλαγή του κωδικού πρόσβασης δικτύου

1. Αφού ολοκληρώσετε την εγκατάσταση του υλικού και οι δύο Γέφυρες Ethernet είναι συνδεμένες σε πρίζα στον τοίχο, πιέστε προς τα κάτω το Κουμπί Ασφαλείας και στις δύο μονάδες για 10 δευτερόλεπτα. Αυτό θα αλλάξει τον κωδικό πρόσβασης σε μία τυχαία τιμή.
2. Πιέστε προς τα κάτω το Κουμπί Ασφαλείας σε μία από τις μονάδες για περισσότερο από 0,5 δευτερόλεπτα, αλλά λιγότερο από 3 δευτερόλεπτα.
3. Θα έχετε 2 λεπτά για να πάτε στη δεύτερη μονάδα και να πιέσετε το Πλήκτρο Ασφαλείας προς τα κάτω για περισσότερο από 0,5 δευτερόλεπτα, αλλά λιγότερο από 3 δευτερόλεπτα.
4. Ο νέος κωδικός πρόσβασης δικτύου έχει αποθηκευτεί στη δεύτερη μονάδα. Ο κωδικός πρόσβασης δεν θα χαθεί, ακόμη και αν οι Γέφυρες Ethernet αποσυνδεθούν από την πρίζα τοίχου.

Προσθήκη νέου βύσματος στο υπάρχον δίκτυο powerline

Εάν έχει γίνει ρύθμιση του προεπιλεγμένου κωδικού πρόσβασης δικτύου powerline, οποιαδήποτε νέα Γέφυρα Ethernet θα πρέπει να φορτώσει το νέο κωδικό πρόσβασης για να μπορέσει να συνδεθεί στο υπάρχον δίκτυο powerline.

1. Πιέστε προς τα κάτω το Κουμπί Ασφαλείας σε μία ήδη κρυπτογραφημένη μονάδα για περισσότερο από 0,5 δευτερόλεπτα, αλλά λιγότερο από 3 δευτερόλεπτα.
2. Θα έχετε 2 λεπτά για να πάτε στη νέα μονάδα και να πιέσετε το Πλήκτρο Ασφαλείας της προς τα κάτω για περισσότερο από 0,5 δευτερόλεπτα, αλλά λιγότερο από 3 δευτερόλεπτα.
3. Έγινε φόρτωση του νέου κωδικού πρόσβασης δικτύου στη νέα Γέφυρα Ethernet, η οποία προστέθηκε στο υπάρχον δίκτυο powerline.

Επαναφορά εργοστασιακών ρυθμίσεων

Χρησιμοποιήστε μία καρφίτσα και κρατήστε το Κουμπί Επαναφοράς πατημένο προς τα κάτω για 2 δευτερόλεπτα, για να επαναφέρετε τις εργοστασιακές ρυθμίσεις σε όλες τις μονάδες που προσπαθείτε να συνδέσετε. Έτσι οι μονάδες θα συνδεθούν με βάση τις εργοστασιακές ρυθμίσεις.

4 Τεχνικά Χαρακτηριστικά Προϊόντος

Βασικό Chipset Gigle GGL541
Διασύνδεση Υπολογιστή	IEEE802.3u ; IEEE802.3ab, auto cross-over
Πρότυπα HomePlug AV
Διασύνδεση Δικτύου	Μία υποδοχή RJ-45 (10/100/1000 Base-T Ethernet)Μία θύρα ρεύματος 1Gbps, πλήρως αλληλολειτουργήσιμη με τα διαθέσιμα προϊόντα HomePlug AVEποστήριξη πολλαπλής διανομής μέσω των λειτουργιών IGMP και MLD snooping
Εύρος Λειτουργίας	Εκτιμώμενο εύρος 300 m σε γραμμές ρεύματος τοίχου
Καλωδίωση	1000/100Base-T, Καλώδιο UTP κατ. 5/5e/6
Θερμοκρασία Λειτουργίας	Θερμοκρασία περιβάλλοντος 0°C έως 40°C
Θερμοκρασία Αποθήκευσης	Θερμοκρασία περιβάλλοντος -20°C έως +70°C
Υγρασία	10 έως 90% μέγ. (χωρίς συμπύκνωση)
Ισχύς Εισόδου	100 – 240 VAC, 50/60 Hz Εσωτερικά
Μεγ. Κατανάλωση Ισχύος	5 W
Βύσμα Τροφοδοσίας	Ενσωματωμένο US/EU/UK/AU
Περίβλημα	Πλαστικό (96 mm x 70 mm x 32 mm)
Κουμπιά	Κουμπιά Απλής Συνδεσης και Επαναφοράς Εργοστασιακών Ρυθμίσεων
Λυχνίες LED	2 ενδεικτικές λυχνίες Ρυθμού Σύνδεσης της γραμμής ρεύματος: Ρυθμός > 200Mbps, Ρυθμός < 200Mbps, 2 ενδεικτικές λυχνίες κατάστασης Ethernet: Ρυθμός Σύνδεσης, Δραστηριότητα, 1 ενδεικτική λυχνία Ισχύος
Πιστοποιήσεις	Προδιαγραφή Γραμμής Ρεύματος HomePlug AVFCC Τάξη Β / Σήμανση CE / Πιστοποίηση HomePlug AV
Χαρακτηριστικά Γραμμής Ρεύματος	HomePlug AV	MediaxtreamTM
Διαμόρφωση	OFDM 1024/256/64/16/8 QAM, QPSK, BPSK	Υψηλής ταχύτητας διαμόρφωση πολλαπλών φερουσών
Ρυθμός PHY	Έως 200 Mbps	Έως 1 Gbps
Προγραμματισμός	CSMA/CA και TDMA	CSMA/CA και TDMA
Ζώνη Συχνοτήτων	2 – 28 MHz	50 – 300 MHz
Ασφάλεια	Κρυπτογράφηση AES 128-bit	Κρυπτογράφηση AES 128-bit

5 Πληροφορίες

Συμμόρφωση με τους Κανονισμούς Ασφαλείας

FCC

Αυτός ο εξοπλισμός έχει ελεγχθεί και διαπιστώθηκε ότι συμμορφώνεται με το Μέρος 15 Τάξη Β των Κανόνων FCC. Η χρήση υπόκειται στις δύο ακόλουθες προϋποθέσεις:

(1) Αυτή η συσκευή δεν μπορεί να προκαλέσει επιβλαβείς παρεμβολές
(2) Αυτή η συσκευή θα πρέπει να δέχεται οποιαδήποτε ληφθείσα παρεμβολή, συμπεριλαμβανομένων των παρεμβολών που ενδέχεται να προκαλέσουν ανεπιθύμητη λειτουργία.

CE

Αυτός ο εξοπλισμός συμμορφώνεται με τις απαιτήσεις των παρακάτω κανονισμών: Σήμανση CE

RoHS

Αυτό το προϊόν συμμορφώνεται με την οδηγία RoHS.
