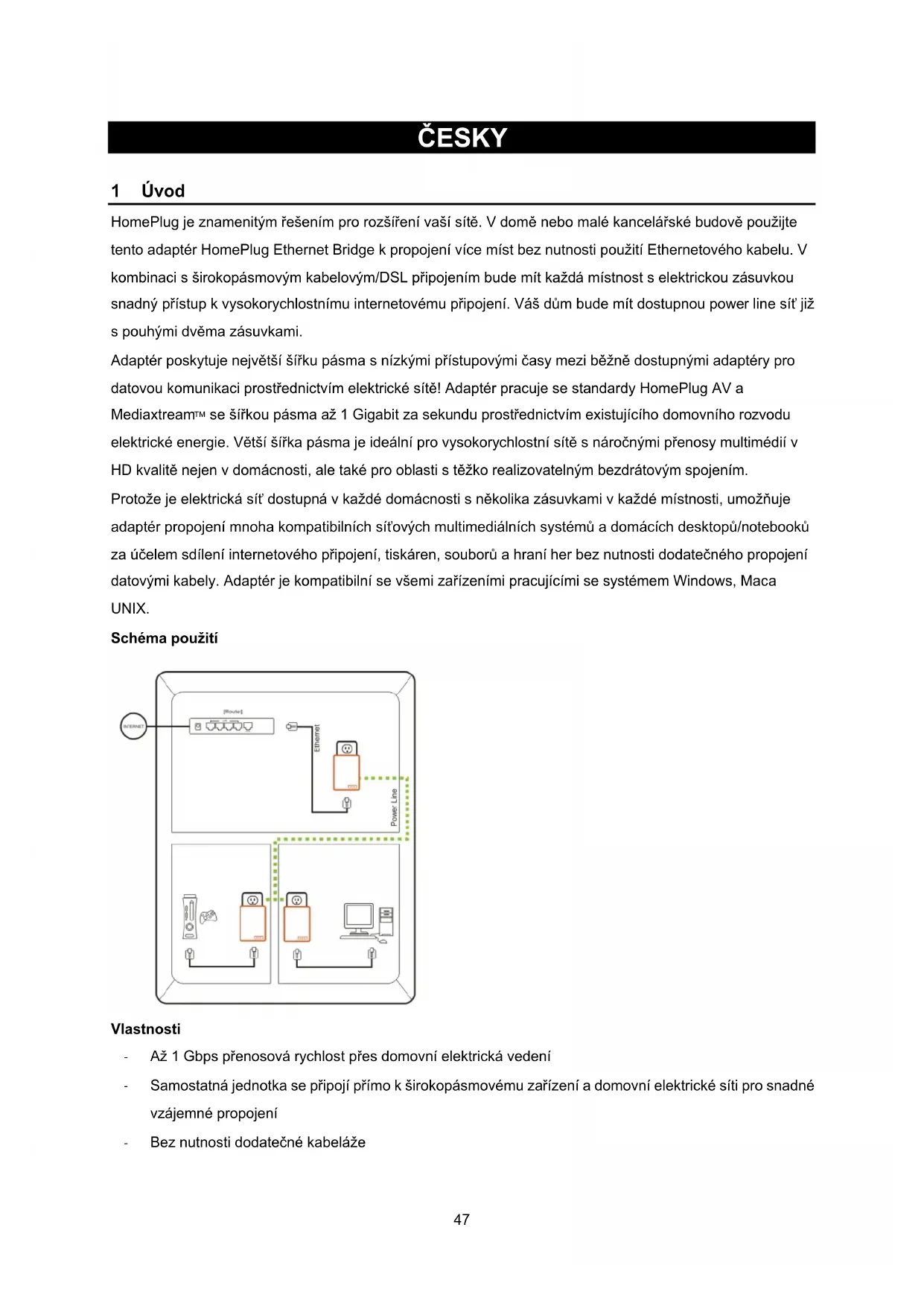

NÁVOD K OBSLUZE CMPHOMEPL1000 KONIG

HomePlug je znamenitým řešením pro rozšíření vaší sítě. V domě nebo malé kancelářské budově použijte tento adaptér HomePlug Ethernet Bridge k propojení více míst bez nutnosti použití Ethernetového kabelu. V kombinaci s širokopásmovým kabelovým/DSL připojením bude mít každá místnost s elektrickou zásuvkou snadný přístup k vysokorychlostnímu internetovému připojení. Váš dům bude mít dostupnou power line síť již s pouhými dvěma zásuvkami.

Adaptér poskytuje největší šířku pásma s nízkými přístupovými časy mezi běžně dostupnými adapté pro datovou komunikaci prostřednictvím elektrické sitě! Adaptér pracuje se standardy HomePlug AV a Mediaxtream™ se šířkou pásma až 1 Gigabit za sekundu prostřednictvím existujícího domovního rozvodu elektrické energie. Větší šířka pásma je ideální pro vysokorychlostní sitě s náročnými prénosy multimédií v HD kvalitě nejen v domácnosti, ale také pro oblasti s těžko realizovatelným bezdrátovým spojením.

Protože je elektrická sít' dostupná v každé domácnosti s několika zásuvkami v každé místnosti, umožňuje adaptér propojení mnoha kompatibilních sít'ových multimedialních systémů a domácích desktopů/notebooků za účelem sdílení internetového připojení, tiskáren, souborů a hraní her bez nutnosti dodatečného propojení datovými kabely. Adaptér je kompatibilní se všemi zařízeními pracujícími se systémem Windows, Maca UNIX.

Schéma použití

Vlastnosti

• Až 1 Gbps prénosová rychlost prěs domovní elektrická vedení
• Samostatná jednotka se připojí přímo k širokopásmovému zařízení a domovní elektrické síti pro snadné vzájemné propojení

• Bez nutnosti dodatečné kabeláže

• Udržuje vysokou propustnost dat i za podmínek extrémního rušení, obecně přítomného v elektrických sítích

• 128bitové šifrování AES zajišťuje zabezpečení dat
• Existuje souběžně se sítěmi HomePlug 1.0 a 1.0 Turbo

Podrobnosti o LED

LED napájení Stále svítící zelená – Zapnuto

Vypnutá – Vypnuto

Blikající zelená – Nastavení zabezpečení

Stále svítící zelená – Nastavení zabezpečení úspěšné

Dvojí bliknutí – selhání zabezpečení

LED Zapnuto/zelená – Elektrická síť je aktivní a připojená k jinému adaptéru(ům) vysokou

HomePlug prěnosovou rychlostí

Link Zapnuto/červená – Elektrická sít' je aktivní a připojená k jinému adaptéru(ům) nízkou přenosovou rychlostí

Vypnuto – Elektrická sít' není dostupná – nejsou detekována jiná zařízení HomePlug

LED Ethernet Stálá zelená – Připojen port 10/100/1000Mbps

Link Blikající – Přenos nebo příjem dat

Vypnuto – Žádné Ethernetové připojení

Podrobnosti o spodku pouzdra

Spodek pouzdra obsahuje zapuštěné tlačítko Reset, tlačítko zabezpečení a 1 Ethernetový port.

Zabezpečení Toto tlačítko je navrženo pro vytvoření individuální síťové skupiny v prostředí více uzlů

Reset Pro více podrobností prosím nahlédněte do oddílu tlačítka Zabezpečení.

Toto tlačítko se používá pro vymazání VŠECH dat a obnovení VŠECH nastavení výchozích hodnot. Stiskněte a uvolněte tlačítko Reset pro zahájení obnovení továrních nastavení.

Systémové požadavky

• Jeden nebo více přístrojů Home Plug CMP-HOMEPL200/201/1000/1001 a kompatibilní přístroje
• Dostupný Ethernetový port na počítači nebo sít'ovém zařízení
• Dostupná elektrická zásuvka. Zabraňte prosím použití zařízení HomePlug na prodlužovačkách, neboť mhou ovlivnit výkon přístroje
• Standard kabeláž domovní elektrické sítě

Balení obsahuje

• 1 HomePlug Ethernet Bridge
• CD s uživatelskou příručkou
• Omezenou záruční kartu výrobku
• 2 Ethernetové kabely RJ45

2 Instalace a nastavení hardwaru

HomePlug je zařízení plug and play; uživatel je může připojit a provozovat bez provádění komplexní konfigurace a nastavení.

Jednoduše zapojte přímo do jakékoliv dostupné elektrické zásuvky a připojte k jakémukoliv síťovému Ethernetovému portu. Mějte prosím na paměti, že potřebujete nejméně dva Ethernetové adaptéry pro vytvoření funkční sítě.

Kroky pro hardwarové nastavení sítě ve vašem domě s těmito Ethernetovými adaptéry:

1. Zapojte Ethernetový kabel do Ethernetového síťového portu zařízení.
2. Zapojte druhý konec tohoto Ethernetového kabelu k Ethernetovému portu umístěnému na spodní straně pouzdra.
3. Zapojte konektor do elektrické zásuvky. Nepoužívejte zařízení HomePlug na prodlužovacích přívodech které mohou ovlivnit výkon přístroje.
4. Opakujte výše uvedené kroky pro druhý Ethernetový adaptér pro vytvoření funkční sítě.

3 Konfigurace

Ve výchozím nastavení má přístroj 128bitové šifrování AES zajišťující zabezpečení dat blokováním přístupu z vnějšího prostředí domu. Avšak důrazně doporučujeme změnit síťové heslo pomocí tlačítka Zabezpečení umístěného na spodní straně výrobku.

Změna sít'ového hesla

1. Po následujícím hardwarovém nastavení a s oběma Ethernetovými adaptéry zapojenými ve zdi stiskněte tlačítko Zabezpečení na obou přístrojích na 10 sekund. To změní heslo na náhodnou hodnotu.
2. Stiskněte tlačítko Zabezpečení na jednom přístroji na více než 0,5 sekundy, avšak na méně než 3 sekundy.
3. Máte 2 minuty na to, abyste došli ke druhému přístroji a stiskli tlačítko Zabezpečení na jednom přístroji na více než 0,5 sekundy, avšak na méně než 3 sekundy.
4. Sítové heslo se nyní uložilo na druhém přístroji. Heslo se neztratí ani při případném odpojení Ethernetového adaptéru ze zásuvky.

Přidání nového přístroje do stávající sítě power line

Pokud bylo nastaveno výchozí síťové heslo, musí nový Ethernetový můstek načíst nové heslo předtím ,než jej lze připojit do stávající síťě power line.

1. Stiskněte tlačítko Zabezpečení na již zašifrovaném přístroji na více než 0,5 sekundy, avšak na méně než 3 sekundy.
2. Máte 2 minuty na to, abyste došli k novému přístroji a stiskli jeho tlačítko Zabezpečení na jednom přístroji na více než 0,5 sekundy, avšak na méně než 3 sekundy.
3. Do nového Ethernetového adaptéru bylo nyní uloženo heslo a adaptér byl přidán ke stávající síti.

Obnovení továrních nastavení

Použijte špendlík a podržte tlačítko Reset stisknuté po dobu 2 sekund pro obnovení továrních nastavení každého přístroje. Přístroj se připojí s továrními nastaveními.

4 Specifikace výrobku

Hlavní čipová sada Gigle GGL541
Rozhraní počítače		IEEE802.3u ; IEEE802.3ab, auto cross-over
Standardy HomePlug AV
Sítové rozhraní		Jeden RJ-45 (10/100/1000 Base-T Ethernet)Jeden port 1Gbps power line plně spolupracující se stávajícími výrobkyHomePlug AVPodpora Multicast přes IGMP a MLD snooping
Provozní rozsah		Předpokládaný dosah 300 m v zásuvkových elektrických sítích
Kabeláž 1000/100Base-T ; kat. kabel 5/5e/6 UTP
Provozní teplota		0°C až 40°C teplota prostředí
Teplota skladování		-20°C až +70°C teplota prostředí
Vlhkost		10 až 90% maximálně (bez kondenzace)
Napájení 100 – 240 V AC, 50/60 Hz interní
Max. příkon 5 W
Elektrická přípojka		Zalitá US/EU/UK/AU
Oplástění Plastové (96mm x 70mm x 32mm)
Tlačítka		Tlačítka Jednoduché připojení a Reset
LED		2 indikátory rychlosti připojení power line: Rychlost > 200Mbps, Rychlost < 200Mbps; 2 indikátory stavu připojení Ethernetu: Rychlost připojení, aktivita; 1 indikátor napájení
Certifikace		Specifikace HomePlug AV PowerlineCertifikace FCC Class B / CE Mark / HomePlug AV
Vlastnosti Power line HomePlug AV		MediaxtreamTM
Modulace	OFDM 1024/256/64/16/8QAM, QPSK, BPSK	Vysokorychlostní modulacemulti-carrier
Přenosová rychlost	Až 200Mbps	Až 1Gbps
Postup CSMA/CA a TDMA	CSMA/CA a TDMA
Frekvenční pásmo	2 – 28 MHz	50 – 300 MHz
Zabezpečení	128bitové šifrování AES	128bitové šifrování AES

5 Informace

Bezpečnostní shody

FCC

Toto zařízení bylo testováno a shledáno vyhovujícím části 15 třídy B pravidel FCC. Provozování je podmíněno následujícími dvěma podmínkami:

(1) Toto zařízení nesmí způsobovat škodlivé interference
(2) Toto zařízení musí akceptovat jakékoliv přijímané interference včetně interferencí, které mohou způsobit nežádoucí funkci.

CE

Toto zařízení vyhovuje požadavkům následujících nařízení: Značka CE

RoHS
