CMPHOMEPL1001 - Síťová karta / adaptér KONIG - Bezplatný návod k obsluze

Typ produktu	Adaptér CPL HomePlug Ethernet
Značka	KONIG
Model	CMPHOMEPL1001
Rozměry	96 mm x 70 mm x 32 mm
Napájení	100-240 V AC, 50/60 Hz
Maximální příkon	5 W
Maximální PHY propustnost	Až 1 Gbps
Síťové normy	HomePlug AV, Mediaxtream™
Síťové rozhraní	1 x RJ-45 10/100/1000 Base-T Ethernet
Zabezpečení	Šifrování AES 128 bitů
Tlačítka	Tlačítko zabezpečení, tlačítko reset (Reset)
LED indikátory	Napájení, síť CPL, Ethernet
Provozní teplota	0 °C až 40 °C
Skladovací teplota	-20 °C až 70 °C
Provozní vlhkost	10 % až 90 % (bez kondenzace)
Modulace	OFDM 1024/256/64/16/8 QAM, QPSK, BPSK
Frekvenční pásmo	50-300 MHz
Obsah balení	1 adaptér HomePlug, 2 kabely Ethernet RJ45, CD s manuálem, záruční karta
Údržba a čištění	Čistěte suchým a neabrazivním hadříkem. Nepoužívejte tekuté nebo abrazivní prostředky.
Bezpečnost	Používejte pouze na zásuvkách ve zdi. Vyhněte se prodlužovacím kabelům. Před čištěním odpojte ze sítě.

Často kladené otázky - CMPHOMEPL1001 KONIG

Jak nainstalovat adaptér CPL KONIG CMPHOMEPL1001?

Zapojte ethernetový kabel z routeru do adaptéru, poté adaptér zapojte přímo do zásuvky ve zdi. Opakujte s druhým adaptérem v jiné místnosti a vytvořte síť CPL.

Mohu používat adaptér na prodlužovacím kabelu?

Nedoporučuje se používat prodlužovací kabel, protože to může snížit výkon. Vždy zapojte adaptér přímo do zásuvky ve zdi.

Jak zabezpečit svou síť CPL?

Stiskněte tlačítko Zabezpečení na adaptéru na 10 sekund pro vygenerování nového 128bitového AES šifrovacího klíče. To samé proveďte na ostatních adaptérech do 2 minut pro jejich synchronizaci.

Co dělat, když LED spojení CPL nesvítí?

Zkontrolujte, zda jsou oba adaptéry zapojeny do zásuvek ve zdi a zda je elektrická síť aktivní. Pokud kontrolka stále nesvítí, resetujte oba adaptéry na tovární nastavení podržením tlačítka Reset po dobu 2 sekund.

Jak přidat nový adaptér do stávající sítě CPL?

Stiskněte tlačítko Zabezpečení na již nakonfigurovaném adaptéru po dobu 0,5 až 3 sekund. Do 2 minut to samé proveďte na novém adaptéru, aby se připojil k síti.

Jaký je maximální dosah sítě CPL?

Odhadovaný dosah je 300 metrů po elektrickém vedení ve zdi. Výkon se může lišit v závislosti na kvalitě vedení a rušení.

Je adaptér kompatibilní s internetovými boxy a počítači?

Ano, je kompatibilní s jakýmkoli zařízením s ethernetovým portem, včetně internetových boxů, počítačů s Windows, Mac a UNIX.

Jak resetovat adaptér na tovární nastavení?

Použijte špendlík nebo kancelářskou sponku ke stisknutí tlačítka Reset umístěného pod adaptérem po dobu 2 sekund. Všechna nastavení budou vymazána.

Jaké ethernetové kabely použít?

Použijte ethernetové kabely kategorie 5, 5e nebo 6 pro optimální výkon až 1 Gbps.

Co dělat, když je rychlost nízká?

Ujistěte se, že jsou adaptéry zapojeny přímo do zásuvek ve zdi, vyhněte se prodlužovacím kabelům. Zkontrolujte také, zda je elektrické vedení v dobrém stavu a zda žádný výkonný elektrický spotřebič nevytváří rušení.

NÁVOD K OBSLUZE CMPHOMEPL1001 KONIG

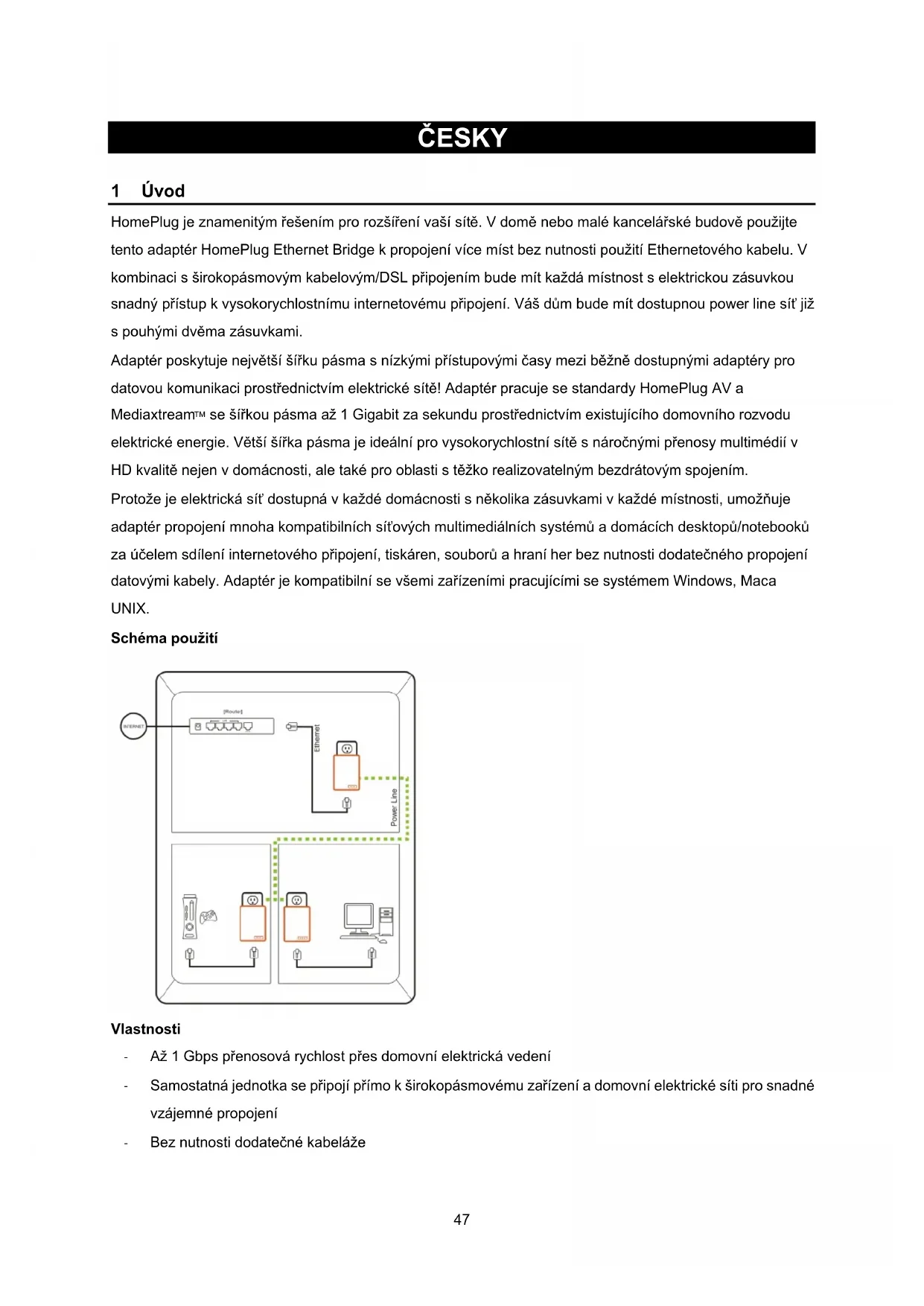

HomePlug je znamenitým rešením pro Rozsīrění vaší sítě. V domě nebo malé kancelářské budově použijte tento adaptér HomePlug Ethernet Bridge k propojéní vice mistrist bez nutnosti použití Ethernetového kabelu. V kombinaci s širokopásmovým kabelovým/DSL pripojením bude mít každá mistrnost s elektrickou zásuvkou snadné prístup k vysokorychlostnímu internetovému pripojení. Váš dům bude mít dostupnou power line sít' jíž s pouhými dvěma zásuvkami.

Adaptér poskytuje největů šířku pásma s nízkými pristupovými casy mezi běžné dostupnými adaptéry pro datovou komunikaci prostřednictvím elektrickésite! Adaptér pracuje se standardy HomePlug AV a Mediaxtream™ se šířkou pásma až 1 Gigabit za sekundu prostřednictvím existujíciho domovniho Rozvodu elektrické energia. Větěs šířka pásma je ideánlí pro vysokorychlostníte s náročnými prěnosy multimédii v HD kvalité nejen v domácnosti, ale také pro oblasti s těžko realizovatelným bezdrátovém spojením.

Protoze je elektrická sít dostupné v každé domácnosti s několika zásuvkami v každé mistrnosti, umožnéje adaptér propojeni mnoha kompatibilních sitových multimedialnínich systémů a domácích desktopů/notesbookú za učelem sdilení internetového prípojení, tiskáren, souboru a hrani her bez nutnosti dodatečného propojeni datovými kabely. Adaptér je kompatibilní se všemi zařízeními pracujíciímì se systémem Windows, Maca UNIX.

Scheme pouziti

Vlastnosti

Až 1 Gbps prenosová rychlost prěs domovní elektrická vedení
- Samostatné jednotka se pripoji prímo k širokopásmovému zařizení a domovné elektrické siti pro snadné vázajemné propojeni
- Bez nutnosti dodatečné kabeláze

• Udržuje vysokou propustnost dat i za podmínek extrémniho rušeni, obecně pritomného v elektrickych sítích
  128bitové sifrovani AES zajištuje zabezpečeni dat
• Existuje soubežně se sítěmi HomePlug 1.0 a 1.0 Turbo

Podrobnosti o LED

LED napájení Stále svítici zelená – Zapnuto

Vypnutá - Vypnuto

Blikají zelená - Nastavení zabezpečení

Stale svitici zelená -Nastaveni zabezpeceni upesne

Dvoji bliknuti - selhání zabezpečeni

LED Zapnuto/zeelená - Elektrická sít je aktivné a pripojená k jinému adaptéru(üm) vysokou

HomePlug prenosovou rychlosti

Link Zapnuto/cevena-Elektricka sit je aktivni a priopojenak jinemu adaptereu(um) nizkou

prenosovu rychlosti

Vypnuto - Elektrická sít není dostupné - nejsou detekována jiná zařizení HomePlug

LED Ethernet Stálá zelená - Pripojen port 10/100/1000Mbps

Link Blikajici - Preno nebo prijem dat

Spodek pouzdra obsahuje zapustné tlačitko Reset, tlačitko zabezměće 1 Ethernetový port.

Zabzepečeni Toto tlacítko je navrženo pro vytrořeni individuálnítové skupiny v prostřédívice uzlu

Reset Pro vice podrobnosti prosim nahlednete do oddilu tlacitka Zabezpeceni.

Toto tlacitko se pouzivá pro vymazání VŠECH dat a obnovení VŠECH nastavení vychozích hodnot. Stisknéte a uvolněte tlacitko Reset pro zahájení obnovení továrnich nastavení.

Systémové pożadavky

Jeden nebo vice pristroju Home Plug CMP-HOMEPL200/201/1000/1001 a kompatibilni pristroje
Dostupny Ethernetovy port na počitačne nebo sítovém zařazení
- Dostupné elektrická zásuvka. Zabrańte prosím použítí zařizení HomePlug na prodlužovackácch, nebotmhou ovlivnit vykon pristroje
Standard kabeláž domovní elektrické sítě

Baleni obsahuje

1 HomePlug Ethernet Bridge
- CD s uživatelskou príručkou
- Omezenou záručni kartu vyrobku
- 2 Eternetové kably RJ45

2 Instalace a nastavení hardwaru

HomePlug je zařizení plug and play; uživotel je může prípojit a provozovat bez provaděné komplexné konfigurace a nastavení.

Jednoduše zapojte primo do jakékoliv dostupné elektrické zásuvky a pripojte k jakémukoliv sítovému Ethernetovému portu. Mějte prosím na paměti, ze potřebujete nejménye dva Ethernetové adaptéry pro vytvöřeni funkčné sítě.

Kroky pro hardwaróvé nastavení sítě ve vašem doměs těmito Ethernetovými adaptéry:

1. Zapojte Ethernetovy kabel do Ethernetového sitového portu zařizení.
2. Zapojte druhý konec tohoto Ethernetového kabelu k Ethernetovému portu umistěnému na spodní straně pouzdra.
3. Zapojte konektor do elektrické zásuvky. Nepoužívejte zařizení HomePlug na prodlužovacích privodech které mohou ovlivnít vykon pristroje.
4. Opakujte vye uvedené kroky pro druhy Ethernetovy adaptor pro vytroeni funkcni site.

3 Konfigurace

Ve vychozim nastavení má pristroj 128bitové šifrování AES zajistující zabezpečeni dat blokovámín pristupu zvnějsho prostředí domu. Avšak dürazné doporučujeme změnit sítové heslo pomoci tlacítka Zabezpečeni umistěného na spodní straně vyrobku.

Změna sítoveho hesla

1. Po následujćím hardwarovém nastavení a s oběma Ethernetovými adaptéry zapojenými ve zdi stisknéte tlacítko Zabezpečeni na obou pristrojích na 10 sekund. To změné heslo na náhodnou hodnotu.
2. Stiskněte tlacítko Zabezpečeni na jeder nom pristroji na vice než 0,5 sekundy, avšak na méně než 3 sekundy.
3. M ate 2 minuty na to, abyste došli ke druhému pristroji a stiskli tlačitko Zabezpečeni na Jednom pristroji na vice než 0,5 sekundy, avšak na meně než 3 sekundy.
4. Sítové heslo se nyní uložilo na druhém pristroji. Heslo se neztratí ani pri pripadném odpojení Ethernetového adaptéru ze zásuvky.

Pridani nového pristroje do stavajici sîte power line

Pokud bylo nastaveno vychozí sitové heslo, musí nový Ethernetový mastek načist nové heslo prédtim, než jej lze pripojit do stavajícísite power line.

1. Stiskněte tlacítko Zabezpečeni na již zašifrovaném prístroji na vice než 0,5 sekundy, avšak na méně než 3 sekundy.
2. Máte 2 minuty na to, abyste došli k novému prístroji a stiskli和他的 tlačitko Zabezpečeni na Jednom prístroji na vice než 0,5 sekundy, avšak na meně než 3 sekundy.
3. Do nového Ethernetového adaptéru bylo nyní uloženo heslo a adaptér byl pridán ke stavají siti.

Obnoveni továrnich nastavení

Použijte spendlík a podržte tlacítko Reset stisknute po dobu 2 sekund pro obnovení továrních nastaveníkaždého prístroje. Prístroj se pripoji s továrními nastaveními.

4 Specifikace vyrobku

Hlavní Čipová sada Gigle GGL541
Rozhrani počítače		IEEE802.3u; IEEE802.3ab, auto cross-over
Standardy HomePlug AV
Sítové Rozhrani		Jeden RJ-45 (10/100/1000 Base-T Ethernet) Jeden port 1Gbps power line plné spolupracující se stavajícím i vyrobky HomePlug AV Podpora Multicast prěs IGMP a MLD snooping
Provozní rozsah		Předpokládoný dosah 300 m v zásuvkovych elektrických sítích
Kabeláž 1000/100Base-T ; kat. kabel 5/5e/6 UTP
Provozní teplota		0°C až 40°C teplota prostředí
Teplota skladování		-20°C až +70°C teplota prostředí
Vlhkost		10 až 90% maximálné (bez kondenzace)
Napájení 100 – 240 V AC, 50/60 Hz interní
Max. príkon 5 W
Elektrická prípojka		Zalitá US/EU/UK/AU
Oplástěné Plastové (96mm x 70mm x 32mm)
Tlačitka		Tlačitka Jednoduché prípojení a Reset
LED		2 indikátory rychlosti prípojení power line: Rychlost > 200Mbps, Rychlost < 200Mbps; 2 indikátory stavu prípojení Ethernetu: Rychlost prípojení, aktività; 1 indikátór napájení
Certifikace		Specifikace HomePlug AV Powerline Certifikace FCC Class B / CE Mark / HomePlug AV
Vlastnosti Power line HomePlug AV		Mediaxtream™
Modulace	OFDM 1024/256/64/16/8 QAM, QPSK, BPSK	Vysokorychlostní modulace multi-carrier
Přenosová rychlost	Až 200Mbps	Až 1Gbps
Postup CSMA/CA a TDMA	CSMA/CA a TDMA
Frekvenčné pásmo	2 - 28 MHz	50 - 300 MHz
Zabezpečeni	128bitové šifrování AES	128bitové šifrování AES

5 Informace

Bezpečnostní shody

FCC

Toto zařizení bylo testováno a shledáno vyhovujícím cásti 15 trýdy B pravidel FCC. Provozovány je podminěno následujícím dvěma podminkami:

(1) Toto zařizení nesmí zpúsobovat škodlivé interfere
(2) Toto zařizení musí akceptovat jakékoliv prijímané interference včetné interferencí, které mohou zpúsobit nežádoucej funkci.

CE

Toto zařizení vyhovuje požadavkūm následujicích nařizení: Znacka CE

RoHS
