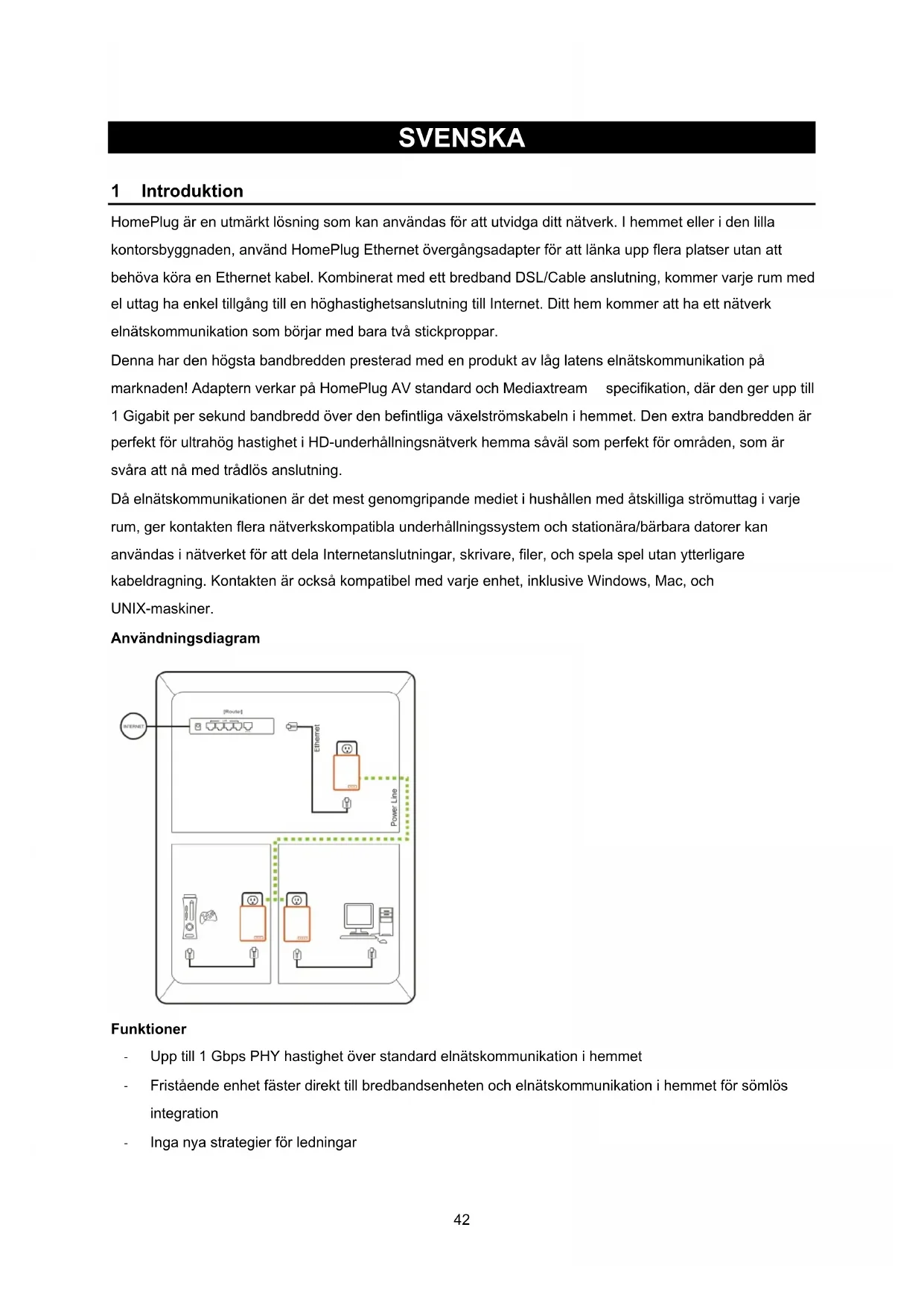

HomePlug ar en utmärkt Lösning som kan användas for att utvidga ditt natverk. I hemmet er i den lilla kontorsbygdnen, använd HomePlug Ethernet overgangsadapter for att länka upp flera platser atan att behöva körna en Ethernet kabel. Kombinerat med ett bredband DSL/Cable anslutning,kommen varje rum med el uttag ha enkel tillgang till en höghastighetsanslutting till Internet. Ditt hem kommt att ha ett natverk elnatskommunikation som börjar med bara två stickproppar.

Denna har den högsta bandbredden presterad med en produit av lag latens elnatskommunikation pa marknaden! Adaptern verkar på HomePlug AV standard och Mediaxtream specifications, där den ger upp till 1 Gigabit per sekund bandbredd over den befintliga växelströmskabeln i hemmet. Den extra bandbredden ar perfect für ultrahög hastigkeit i HD-underhällningsätverk hemma saväl som perfekt für områden, som är svåra att Nä med tradlös anslutning.

Då elnatskommunikationen ar det mest genomgripande mediet i hushällen med atskilliga strömuttag i varje rum, ger kontakten flera natverskkompatibla underhällningsystem och stationär/bärbara datorer kan användas i natverket for att dela Internetansluttingar, skrivare, filer, och spel a spel utan ytterligare kabeldragning. Kontakten ar också kompatibel med varje,enhet,inklusive Windows,Mac,och UNIX-maskiner.

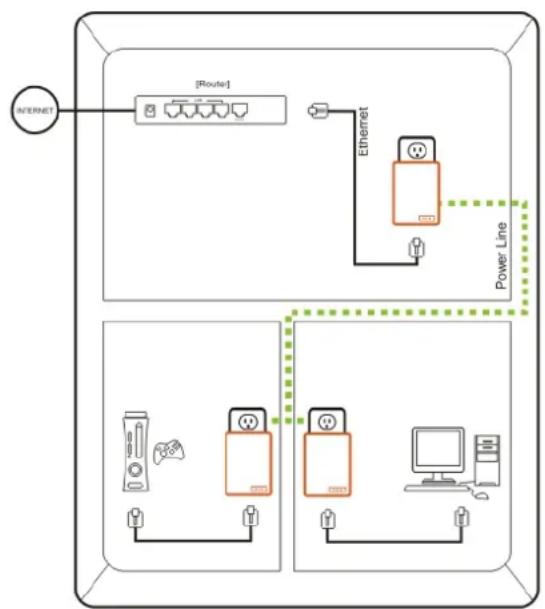

Användningsdiagram

Funktioner

Upp till 1 Gbps PHY hastigkeit over standard elnatskommunikation i hemmet
- Fristående,enhet fester direkt till bredbandsenheten och elnatskommunikation i hemmet for somlos integration
Inga nya strategier for ledninger

• Häller hög datagenomströmning även under extrema bullerforhällanden som forekomm er allmänt i elnats Kommunikation.
• 128-bit AES kryptering garanterar datasakerhet
• Samexistera med HomePlug 1.0 och 1.0 Turbo nätverk

LED - detailer

Power-LED Solitt gront - Strömmen pâslagen

Off - Strömmen Av

Blinkande gront - Sakerheten inrattad

Solitt gront - Sakerhetsinställningen lyckad

Dubbla blinkninger - Brett i sakerheten

HomePlug På/Grön - Elnatskommunikationen ar aktiv och länkar till annan/flera adaptrer i hög hastigkeit

Iänk LED PHY takt

Pá/Röd - Elnatskommunikationen ar aktiv och länkar till annan/flera adaptrer vid låg

hastighet PHY takt

Av - Elnatskommunikationen ar inte tillganglig - inga andra HomePlug enheter upptacktes

Ethernetlänk Solitt gront - 10/100/1000Mbps port länkad

LED Blinkande - Data sands erler tas emot

Av - Ingen Ethernet-länk

Detaljinformation i botten pa kapan

Den nedre delen av kapan innehaller en infalld aterstallningsknapp, en sakerhetsknapp och en Ethernet-port.

Sakerhet Denna knapp ar utformad att generera ett individuelt nätverks grupp under atskilliga nodmiljöer

Aterställ Se avsnittet "Sakerhetsknappen" für mer information.

Denna knapp används for att rensa ALLA data och äterställa ALLA inställningar till de

fabriksinstälda värdena. Tryck och slapp på Återställningsknappen for att börga Återupprätta

fabriksinställingarna.

Systemkrav

En ellr flera andra HomePlug av CMP-HOMEPL200/201/1000/1001 och kompatibla enheter
- Tillganglig Ethernet port på datorn eller natverksenheten
- Tillgangligt eluttag. Undvik att använda grenuttag till HomePlug encheter, daß de kan påverkaprodukten prestanda
- Standard kabelledning for elnatskommunikation i hemmet

Paketinnehäll

2 Installation och montering av maskinvara

HomePlug ar en plug and play enchet; användaren har möjlighet att nyttja plug and playutan nagra komplicerade konfigurationer och inställingar.

Helt enkelt anslut stickproppen direkt till nagot tillgangligt vagguttag och anslut till vilket natverk aktiverat Ethernet port. Notera att du behöver minst två Ethernet Bryggor for att skapa ett natverk med starkströmsledning.

Stegen für installation av maskinvara für att skapa elnatskommunikation i ditt hem med dessa Ethernet Bryggor:

1. Anslut en Ethernet kabel in ienhetens natverksaktiverade Ethernet port.
2. Anslut den andraänden av Ethernet kabeln till Ethernet porten på kontakten langst ner på kapan.
3. Anslut stickproppen direkt till ett eluttag i väggen. Undvik att använda HomePlug enheter grønuttag, eftersom de kan påverkaprodukten prestanda.
4. Upprepa stegen oven for den andra Ethernet bryggan for att uppratta en elnatskommunikation.

3. Konfiguration

Som standard, har kontakten 128-bitars AES kryptering für att garantera datasäkerhet genom att blockera tillträde是从 utsidan av huset. Emellertid, rekommenderar vi starkt att du ändrar det Förvalda natverklosenordet med säkerhetsknappen som finns påBOTEN AV Produkten.

Ändra lösenordet for nätet

1. After installation av maskinvara och med både Ethernet bryggorna anslutna till ett vagguttag, tryck ned på sakerhetsknappen till båda encheterna i 10 sekunder. Detta kommt att äandra losenordet till ett slumpmässigt.Varde.
2. Tryck ner sakerhetsknappen pa en enchet i mer an en halv (0, 5) sekund, men minre aan 3 sekunder.
3. Du kommt att ha 2 minutes på dig att gà till den andra encheten och tryck på sakerhetsknappen ochhall den intryckt i mer'an en halv (0, 5) sekund, menindre'an 3 sekunder.
4. Det nya natverkslosenordet har nu sparats pa den andra encheten. Losenordet kommer inte gå folorad, även om Ethernet bryggorna ar urkopplad frän väggen.

Lagga till ny stickkontakt till det befintliga kraftledningsnätet

Om ett forvalt losenord till elnatskommunikationen har upprattats,kommen en ny Ethernet bygga behovaladda det nya losenordet innan det kan ansluta sig till befintlig elnatskommunikation.

1. Tryck på sakerhetsknappen till en redan krypterad enchet i mer øn en halv (0,5) sekund, men mindre an 3 sekunder.
2. Du kommt att ha 2 minutes till dennya encheten och tryck ner påenna sakerhetsknapp i mer an en halv (0,5) sekund, menindre aan 3 sekunder.
3. Dennya Ethernet bryggan har nu laddats med losenordet till natverket och integrerats till den beintliga elnatskommunikationen.

Aterställning av fabriksinställingarna

Använd en pigg ochhall Återställningskappen in i 2 sekunder for att Återstalla till fabriksinställningarna for varje,enhet du forsoker ansluta.Enhetenkommen dà att ansluta,baserat pa fabriksinställingarna.

4 Produktspecifikationer

Main Chipset Gigle GGL541
Datorgränssnitt	IEEE802.3u; IEEE802.3ab, automatisk cross over
Standarder HomePlug AV
Nätverskort	En RJ-45 (10/100/1000 Base-T Ethernet) En 1Gbps kraftleding port fullt kompatibla med befintlga HomePlug AV produitter Stöd für fleranvändare via IGMP och MLD-snooping
Driftområde Beräknade räckvidd av 300m vid eluttag till vagg.
Kablage 1000/100Base-T; Cat. 5/5e/6 UTP Kabel
Driftstemperatur	0°C till 40°C omgivningstemperatur
Lagringstemperatur	- 20°C till +70°C omgivningstemperatur
Luftfuktigkeit 10 till 90 % maximal (icke-kondenserande)
Ingångström 100 - 240VAC, 50/60Hz Intern
Max. Strömforbrukning 5W
Starkströmskontakt Inbäddad US/EU/UK/AU
Käpa: Plast (96mm x 70mm x 32mm)
Knappar Enkel anslutning och knappar für fabriksäterställning
LED	2 kraftnät indicatorer für länkhastigheten: Hastighet> 200Mbps, Hastighet < 200Mbps; 2 Ethernet statusindicatorer: Länkhastighet, Aktivitet; 1 Strömindikator
Certifieringar	HomePlug AV elnät specification FCC Klass B/CE-märkning/HomePlug AV Certifiering
Egenskaper für kraftnätet HomePlug AV	MediaxtreamTM
Modulation	OFDM 1024/256/64/16/8 QAM, QPSK, BPSK
PHY hastighet Upp till 200Mbps Upp till 1Gbps
Schemalaggning	CSMA/CA och TDMA

5 Information

Sakerhetens afterlevnad

FCC

Denna utrusting har testats och befunnits uppfylla med Avsnitt 15 Klass B av FCC reglerna. Användningen ar understand下半 fölande två villkor:

(1) Denna enchet fär inte orsaka skadliga störningar
(2) Denna enhet måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka öönskad drift.

CE

Denna utrustning ar i overensstammelse med kraven i foljande foreskrifter: CE-markning

RoHS

Denna produit ar RoHS kompatibel.
