HASZNÁLATI ÚTMUTATÓ CMPHOMEPL1001 KONIG

A HomePlug nagyszerü megoldást jelenthet halózata kibovítéséhez. Otthonában, vagy kisebb irodaépületben a telephelyek összekötesére hasznalhatja a HomePlug Ethernet Bridge adapter Ethernet kabel kivezetése nélkül. A szélessávú DSL/kábel kapcsolatnak kösönhetöen minded konnektorral rendelkező szobában konnyeden elérhető a szélessávú Internet kapcsolat. Csupán két dugóval villanyvezetékes halózatot alakíthat ki otthonában.

Ez a legnagyobb sávszelességet és a legkisebb várakozásidötBiztosító villanyvezétékes kommunakióstermék a piacon! Az adapter HomePlug AV Standard és Mediaxstream™specifikácikkal muködik, mely a meglévő otthoni gezetékkel szemben akár 1 Gigabit/sec sávszelességet isbiztosít. A megnövelt sávszelesség a nagysebességü otthoni HD szórakoztató halózatokhoz, valamint olyan területekre is alkalmas, mely gezeték nélkülí kapcsolattal nehezen érhető el.

Az oyan otthonokban, ahol minded szoba több konnektorral van felszerelve, az otthoni gezetékrendszer lehet a legjobb megoldás, hiszen lehetővé teszi szórakoztató rendszerek és asztali gépek/laptopok halózatba kõtesét, és Internet, nyomtatók, adatok megosztását, valamint jatékok használatát további gezeték beiktatása nélkül. A csatlakozó bármely eszközzel kompatibilis, beleertve Windows, Mac és UNIX gépeket.

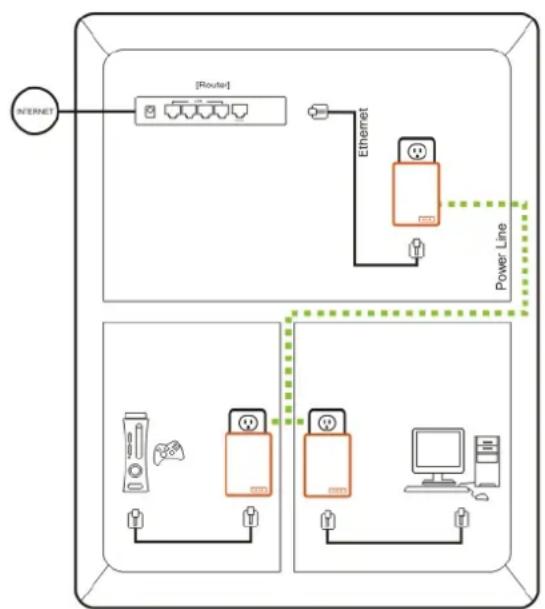

Hasznalati abra

Jellemzok

• A hagyományos otthoni távvezétékekhez képest akár 1Gb/s PHY szint.
• A tokeletes integració érdekében az onallo berendezés kozvetlenül a szelessávú eszközhöz és az elektromos halózathoz kapcsolódk.
• Nincs szükség Újabb gezetékekre

• Még az villanyvezétékekben gyakori zajszt mellett is gyors adatátvitelt garantál

• Az adatokBiztonsagat a 128 bit-es AES titkositasbiztositja

• A HomePlug 1.0-val és 1.0 Turbo halózatokkal együtt használható

LED adatok

Bekapcsolásjelző Folyamatos zöld -Áram alatt

LED Ki-Lekapcsolva

Vilogó zöld - Biztonsági beallitások elvégzese

Állando zöld - Biztonsági beallitások sikeresek

Dupla villanás - Biztonsági beallítás sikertelen

HomePlug Be/Zold - A villanyvezetékes halózat aktiv és más magas PHY sebességú adapter(ek)hez

Kapcsolat LED csatlakozik

Be/PIros - A villanyvezétékes halózat aktiv és más alacsony PHY sebességő

adapter(ek)hez csatlakozik

Ki - Nem érhető el villanyvezétékes halózat - masik HomePlug eszköz nem található

Ethernet Állandó zöld - 10/100/1000Mb/s port csatlakoztatva

Kapcsolat LED Villogás - Adatküldés vagy fogadás

Ki - Nincs Ethernet kapcsolat

Also burkolatadatai

Az also burkolat egy sullyesztett Ujraindito gombot, egy Biztansagi gombot es egy Ethernet portot tartalmaz.

Biztonság A gomb több csomóponttal rendelkező környezet esetében egyeni halózatcsoport

generalására alkalmas.

Reset További részletekér tásd a Biztonsági gomb részt.

Ezzel a gombbal MINDEN adat törölhető és MINDEN beállítás az alapértékek éllthato

vissza. A gyári beállitások visszaállitásához nyomja meg, majd engedje el a reset gombot.

Rendszerkövetelmenyek

• Egy vagy tobb CMP-HOMEPL200/201/1000/1001 HomePlug és ezzel kompatibilis eszközök
• A szamítógepen vagy a halózati eszközon elerhető Ethernet port
• Szabad konnektor. Kérjük, a HomePlug eszköket ne használja hosszabbitóval, mert befolyásolhatja a termék teljesítményét.
• Hagyományos otthoni villanyvezétékes halózat

Acsomag tartalma

• 1 HomePlug Ethernet Bridge
• Hasznalati utmutató CD
• Korlátozott jóttali séjg
• 2 RJ45 Ethernet kábelek

2 Telepités es hardver beallitás

A HomePlug egy plug and play eszköz; mindedfajta bonyolult telepités és beallitás nélkül használható. Egyszerüen csatlakoztassa a dugó egy szabad konnektorba és csatlakozzon barmely halózatképes Ethernet porthoz. Vegye figylembe, hogy villanyvezeték halózat létesitéséhez legalább két Ethernet Bridge szükséges.

A hardverbeallitas lépesei villanyvezetékes halozat lêtesitésehez Ethernet Bridge hasznalatalaval:

1. Csatlakoztassa az Ethernet kábelt az eszköz halózatképes Ethernet portjába.
2. Az Ethernet kabel masik vegét csatlakoztassa az also boritáson levő Ethernet portba.
3. A dugó hatulján levő csatlakozókat dugja közvetlenül a konnektorba. Kérjuk, a HomePlug eszköket ne használja hosszabbítoval, mert befolyásolhatja a termék teljesítényét.
4. A masodik Ethernet Bridge-el is a halozat letesitéshez ismetelje meg a fenti lépéseket.

3. Konfiguración

Alapbeallitaskent az eszkoz 128-bit AES titkositast hasznal az adatok vedelmere azaltal, hogy korlatozza a hazon kivul hozzaferest. Mindazonaltal, erosen javasoljuk halozati jelsz o megvaltoztatasat a termek aljan levo Biztonsagi gomb segitségével.

Hálozati jelszó megváltoztátasa

1. Miután mindkét Ethernet Bridge csatlakoztatva van és a hardverbeallitás lépeseit elvegezte, nyomja le 10 masodpercig a Biztonsági gombot mindkét egységen. Ez egy vêletlen értékre valtoztatja meg a jelszót.
2. Tartsa lenyomva a Biztonsagi gombot tobb, mint 0,5 masodpercig, de keveseabb, mint 3 masodpercig.
3. 2 percen belül a masodik egységnl is le kell nyomni a Biztonsági gombot 0,5 és 3 masodperc kozottidó tartamig.
   4 Ekkor az uy halózati jelszo mentésre kerul a masodik egységen. A jelszo akkor sem veszik el, ha az Ethernet Bridge-eket eltávolitja a konnektorból.

Uj dugo hozaadasa meglévo villanyvezétékes halozathoz

Ha az alap halózati jelsztôt megváltoztatta, az új Ethernet Bridge a meglévo villanyvezétékes halózathoz valócsatlakozás elött beolvassa az új jelsztó.

1. Tartsa lenyomva a már titkosított egységen lévo Biztonsági gombot tòbb, mint 0,5 masodpercig, de kevesebb, mint 3 masodpercig.
2. 2 percen belul az uy egységnel is le kell nyomni a Biztonsági gombat 0,5 és 3 masodperc kozottidó tartamig.
3. Ekkor az uy Ethernet Bridge beolvassa a halózati jelszót és hozzaadódk a meglévő villanyvezétékes halózathoz.

Gyári beállítások visszaállítása

A gyári beállitások visszaállitáshoz egy tú segítségevel tartsa lenyomva a Reset gombat 2 masodpercig\ minden egységen, melyet csatlakoztatni kiván. Ekkor az egység a gyári beállitások alapján csatlakozik.

4 Termék specifikáciod

Fö chipkészlet Gigle GGL541
Számítogép interfész	IEEE802.3u; IEEE802.3ab, auto cross-over
Szabványok HomePlug AV
Hálózati interfész	Egy RJ-45 (10/100/1000 Base-T Ethernet) Egy, a meglévő HomePlug termékek teljes mertékben együttműködő 1GB/s villanyvezeték port IGMP protokollon és MLD snooping funksiön keresztül multicast támogatás
Üzemi tartomány 300 m becsült tartomány a fali villanyvezetékekben
Kábelek 1000/100Base-T; Cat. 5/5e/6 UTP kabel
Üzemi hörmséklet	0°C és 40°C bözöttti környezeti hörmséklet
Tárolási hörmséklet	-20°C és +70°C bözöttti környezeti hörmséklet
Páratartalom maximum 10 - 90% (nem kondenzáló)
Felvett teljesitmény	100 - 240VAC, 50/60Hz Belső
Max. fogyasztás 5W
Tápcsatlakozó Beépített US/EU/UK/AU
Burkolat Műanyag (96mm x 70mm x 32mm)
Gombok	Egyszerǔ Csatlakozás és Visszatérés gyári beállitásokhoz gombok
LED	2 villanyvezéték csatlakozási sebesség kijelző: Sebesség > 200Mb/s, Sebesség < 200Mb/s; 2 Ethernet állapot kijelző: Kapcsolatsebesség, Aktivitäts; 1 üzemjelző
Minősítések	HomePlug AV Powerline specifikácio FCC B osztály / CE jelzés / HomePlug AV minősítés
Jellemzők HomePlug AV
Moduláióc	OFDM 1024/256/64/16/8 QAM, QPSK, BPSK
PHY szint	200Mb/s-ig
Ütemezés CSMA/CA és TDMA	CSMA/CA és TDMA
Frekvenciaság	2 - 28 MHz
Biztonság	128 bites AES titkosítás

Biztonsági megfeleloség

FCC

Az eszkocz a tesztek alapján megfelel az FCC szabályok 15. részények B osztályanak. Az üzemeltetésnek az alábbi két feltételnk kell megfelelnie:

(1) Ez a keszülék nem okoz káros interferenciát
(2) Ez a keszülék befogad barmilyen kapott interferenciát, beleérte olyat is, ami nem kivist muködéshez gezehet.

CE

Az eszköz megfelel a kovetkezó szabályok előirásainak: CE jelóles

RoHS

A termek RoHS megfelelosegu.

C E F C
