BRUGSANVISNING CMPHOMEPL1001 KONIG

HomePlug er en fremragende lösning som kan bruges til at udvide dit netværk. I hjemmet aller i små kontorbygninger, kan du bruge davon HomePlug Ethernet Bridge Adapter til at forbinde flere steder utden at skulle bruge et Ethernet kabel. Kombineret med en bredbänds DSL/kabel forbindelse, har alle værelser med en stikkontakt let adgang til en højhastigheds internetforbindelse. Dit hjem vil have et staerkstrømsnetværk som begynder med kun to stik.

Dette er den højeste bändbredde med lav latens strømlinje, af alle kommunikationsprodukter på marketed! Adapteren fungerer med HomePlug AV Standard og Mediaxtream™ specifikationen, og tilbyder op til 1 Gigabit bändbredde i sekundet over eksisterende AC kabelføring. Den tilføjede bändbredde er perfekt til HD underholdningsnetværk med meget hije hastigheder i hjemmet, ligesom at den er perfekt til områder som er svære at Nä med trådløs forbindelse.

Da hjemmets strømlinje er det mest gennemtrængende medie i alle huse, med flere stikkontakter i hvert værelse, tillader stikket at forbinde netværskompatible underholdningsystemer og home desktop/notesbooks, at dele internetforbindelser, printere, filer og spille spill,uden andre kabler. Stikket er passer samtidig til enhver enhed, Windows, Mac, og UNIX maskiner.

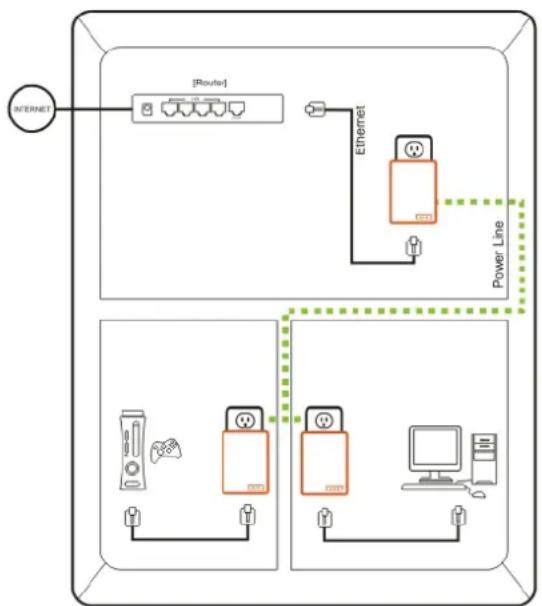

Brugsdiagram

Egenskaber

Op til 1 Gbps PHY grad over standard strømlinjer i hjemmet
- Enestäende eheder tilslutter direkte til bredbandsenhed og hjemme strømline netværk for smløs integrering
Ingen ny installation af kabler
- Opreholder en høj data gennemførsl, selv under ekstreme støjforhold, som normalt findes på strømlinjer

• 128-bit AES kryptering sikrer datasikkerhed
• Fungerer sammen med HomePlug 1.0 og 1.0 Turbo netværk

LED Detaljer

Blinkende grøn - Sikkerhedsopsætning

Fast gron - Sikkerhedsopsæting udført

Dobbelt blink - Fejl is sikkerhed

HomePlug Til/grøn - Strømlinje netværket er aktiv og linker til andre adaptere med hj hastigheds PHY

LinkLED grad

Til/rød - Strømlinje netværket er aktiv og linker til andre adaptere med lav hastighed PHY

grad

Fra - Strømlinje netværk er ikke tilgængeligt - ingen andre HomePlug enheder blev fundet

Ethernet Link Fast grøn - 10/100/1000Mbps port linket

LED Blinker - Dataoverfrolese aller modtagelse

Fra - Intet Ethernet link

Detaljer på undersiden af boksen

På undersiden af boksen vindes en indstøbt nulstellingsknap, en sikkerhedskap og 1 Ethernet Port.

Sikkerhed Denne knap er designet til at oprette en individuel netværksgruppe, i et miljø med flere strømknuder

Nulstil Se venvligst afsnittet for Sikkerhedsknap for yderligere detailjer.

Denne knap bruges til at slette ALLE data og genoprette ALLE fabriksindstlinger. Tryk og slip nulstellingsknappen for at begynde at genoprette fabriksindstlinger.

Systemkrav

• Et aller flere andre stikkontakter af typen CMP-HOMEPL200/201/1000/1001 og tilsvarende eheder
• Fri Ethernet port på computeren eller netværksenheden
  Fri strømudgang. Undgå venligst at bruge stik på stikdåser, da de kan pâvirke produits ydeevne
• Standard strømlinje i hjemmet

Pakkens indhold

1 HomePlug Ethernet Bridge
- Produkt brugervejledning CD
- Produktets begraensede garantikort
- 2 RJ45 Ethernet kabler

2. Installation og opsætning af hardware

HomePlug er en plug and play enhed; brugeren er i stand til at tilslutte og bruge det uten nogen kompliceret konfiguration og indstillinger.

Tilslut bare stikket til en fri stikkontakt og tilslut det til en netværks-aktiveret Ethernet port. Bemærk venligst at du skal have mindst to Ethernet Bridges for at kinne oprette et strømlinje netværk.

Trin til opsætning af hardware for at oprette et strømline-netværk i dit hjem, med disse Ethernet Bridges:

1. Tilslut et Ethernet kabel til enhedens netværks-aktiverede Ethernet port.
2. Tilslut den,anden Ende af dette Ethernet kabel til Ethernet porten placeret p auf undersiden af boksen.
3. Tilslut benene pa bagsiden af stikket direkte til en stikkontakt pa væggen. Undga venligst at bruge stik pa stikdäser, da de kan pāvirke produktets ydeevne.
4. Gentag de ovennævnte trin for den,anden Ethernet Bridge for at oprette et strømlinje netværk.

3 Konfiguration

Som standard, har stikket en 128-bit AES kryptering, der sikrer datasikkerheden ved at blokere uvedkommene adgang.uden for huset. Imidlertid, anbefaler vi at du ænder den standard adgangskode, med Sikkerhedstkappen placeret i bunden af produktet.

AEndre netvarkets adgangskode

1. After at have fulgt hardware opsætning og;när begge Ethernet Bridges er tilsluttet til en stikkontakt, skal du trykke på Sikkerhedsknappen i 10 sekunder. Dette vilændre adgangskoden til en vilkårlig værdi.
2. Tryk Sikkerhedsknappen pa den ene enhed ned i mere end 0,5 sekunder, men minre end 3 sekunder.
3. Du har 2 minutter til at gå til den,anden enhed og trykke Sikkerhedsknappen ned i mere end 0,5 sekunder,men iindre end 3 sekunder.
4. Den nye netværks adgangskode er nu gemt på den,anden enhed. Adgangskoden vil ikke gå tabt, selvom stikket til Ethernet Bridges tages ud af stikkontakten.

Tilfoje et nyt stik til det eksisterende strømlinje netværk

Hvis adgangskoden til det standard strømlinje netværk er blevet indstillet, skal en ny Ethernet Bridge have indlaest den nye adgangskode før den kan tilsluttes til det eksisterende strømlinje netværk.

1. Tryk på Sikkerhedsknappen på den allerede krypterede enhed i mere end 0,5 sekunder, men minre end 3 sekunder.
2. Du har 2 minutter til at gå til den nye enhed og trykke Sikkerhedsknappen ned i mere end 0,5 sekunder, men iindre end 3 sekunder.
3. Den nye Ethernet Bridge har nu fæt indlæst netværks adgangskoden og er tilføjet til den eksisterende strømlinje netværk.

Genoprette fabriksindstlinger

Brug en näl og hold Nulstillingsknappen nede i 2 sekunder, for at genoprette fabriksindstillingerne på haverenhed som du forsøger at tilslutte. Enheden vil derefter blive tilsluttet, baseret på fabriksindstillingerne.

4 Produktspecifikation

Hoved Chipset Gigle GGL541
Computer grænseflade IEEE802.3u; IEEE802.3ab, auto overføring
Standarder HomePlug AV
Netværksgrænseflad	En RJ-45 (10/100/1000 Base-T Ethernet) En 1Gbps strømlinje port, fuldt ud samvirkende med eksisterende HomePlug AVprodukter Multicast understøttelse via IGMP og MLD snooping
Rækkevidde Vurderet rækkevidde på 300 m i væg strømlinjer
Kabelføring 1000/100Base-T; Cat. 5/5e/6 UTP kabel
Driftstemperatur	0 °C til 40 °C omgivende temperatur
Opbevaringstemperatur	-20 °C til +70 °C omgivende temperatur
Luftfugtighed 10 til 90 %(Maximum)	(ikke-kondenserende)
Indgangseffekt 100 - 240VAC, 50/60Hz Intern
Maks. Strømforbug 5W
Strømforsyning Indbygget US/EU/UK/AU
Hus Plastic (96 mm x 70 mm x 32 mm)
Knapper Enkelt tilslutning og fabriksindstellings nulstillingsknapper
LED	2 strømlinje Link Rate indicator: hastighed > 200 Mbps, hastighed < 200 Mbps; 2 Ethernet statusindicator: Link hastighed, aktivitet; 1 strømindikator
Certifikater	HomePlug AV strømlinje specification FCC klasse B / CE Mark / HomePlug AV certificering
Strømlinje eigenskaber HomePlug AV	MediaxtreamTM
Modulation	OFDM 1024/256/64/16/8 QAM, QPSK, BPSK
PHY hastighed Op til 200 Mbps Op til 1 Gbps
Programming CSMA/CA og TDMA CSMA/CA og TDMA
Frekvensbänd	2 - 28 MHz
Sikkerhed	128-bit AES kryptering

Sikkerhedsoverensstemmelier

FCC

Dette udstyr er blevet testet og fundet for at vare i overensstemmelse med del 15 Klasse B for FCC regler.

(1) Denne enhed mä ikke forårsage skadelig interferens
(2) Denne enhed skal acceptere modtaget interferens, inklusive interferens som kan forarsage uansket drift.

CE

Dette udstyr er i overensstemmelse med betingelserne i de ffolgende regulativer: CE Mark

RoHS

Dette produit er i overensstemmelse med RoHS.

1 Innledning

Sikkerhet Denne knappen er laget for a danne en individuell nettverksgruppe i et miljo med flere knutepunkter

Dette utstyret er i overensstemmelse med kravene i ffolgende forskrifter: CE-merket

RoHS

Dette Produktet er i overensstemmelse med RoHS.

CE

Declaration of conformity / Konformitätserklung / Déclaration de conformité / Conformiteitsverklaring / Dichiarazione di conformità / Declaración de conformidad / Megfeleloségí nyilatkozat / Yhdenmukaisuusvakuutus / Överensstammelseförklaring / Prohlášeni o shodě / Declaratie de conformitate / Δήλωση σύμφωνίας / Overensstemmelse erklärung / Overensstemmelse forskrlaring

We, / Wir, / Nous, / Wij, / Questa société, / La entreprise infrascrita, / Mi, / Me, / Vi, / Společnost, / Noi, / Eμέις
Nedis B.V., De Tweeling 28, 5215MC, 's-Hertogenbosch
The Netherlands / Niederlande / Pays Bas / Nederland / Paesi Bassi / Países Bajos / Hollandia / Alankomaat / Holland / Nizozemi / Olanda / Oλλανδία
Tel. / Tél / Puh / Tŋλ: 0031 73 5991055
Email / Couriel / Sähköposti / e-post: [e-mail]

Declare that product: / erklären, dass das Produkt: / Déclarons que le produit: / verklaren dat het product: / Dichiara che il prodotto: / Declara que el producto: / Kijelentjuk, hogy a termék, amelynek: / Vakuutamme, etcä: / Intygar att produits: / prohlasuje, ze vyrobek: / Declaram ca acest produs: / Δηλώνουμε ὄτι το προίóv: / Erklasser at Produktet: / Forsikrer at Produktet:

Brand: / Marke: / Marque: / Merknaam: / Marca: / Márkaja: / Merkki: / Márke: / Značka: / Máρka: / Mærke: / Merke: KONIG ELECTRONIC
Model: / Modell: / Modèle: / Modello: / Modelo: / Típusa: / Malli: / Movréλo: CMP-HOMEPL200/201/1000/1001

Description:Homeplug
Beschreibung:HomePlug
Description:HomePlug
Omschrijving:Homeplug
Descrizione:HomePlug
Descripción:HomePlug
Megnevezése:HomePlug
Kuvaus:HomePlug
Beskrivning:HomePlug
Popis:HomePlug
Descriere:HomePlug
Pεριραφή:HomePlug
Beskrivelse: HomePlug
Beskrivelse: HomePlug

Is in conformity with the following standards: / den folgenden Standards entspricht: / est conforme aux normes suivantes: / in overeenstemming met de volgende normen is: / è conforme ai seguenti standard: / es conforme a las sugrientes normas: / Megfele az alábbi szabványoknak: / Täytää seuraavat standardit: / Overensstämmer med följande standarder: / splñuje následujíci normy: / Este旨在 conformitate cu urmátoarele standarde: / Σιμμορφώνεται με τις ακόλουθες προδίαγραφές: / Overensstemmelse med følgende standarder: / Overensstemmer med følgende standarder:

EMC: EN55022:2006+A1:2007 Class B, EN55024:1998+A1:2001+A2:2003, IEC61000-4-2:2008, IEC61000-4-3:2006+A1:2007, IEC61000-4-8:2009.

EU Directive(s) / EG-Richtlinie(n) / Directive(s) EU / EU richtlijn(en) / Direttiva(e) EU / Directa(s) UE / EU direktivak / EU Toimintaohje(et) / Eu Direktiv(en) / Smernice EU / Directa(e) UE / Odnya(ες) της EE / EU direktiv(er) / EU-direktiv(ene): 2004/108/EC, 2002/95/EC, Regulation EC1907/2006, 2006/95/EC

s-Hertogenbosch, 17-01-2011

Mrs. / Mme. / Mevr. / Sig.ra / D. / Fru / Pani / Ka: J. Gilad
Purchase Director / Einkaufsleiterin / Directrice des Achats /
Director inkoop / Direttore agli acquisti / Director de compras /
ertékesitési igazgató / Ostojohtaja / Inköpsansvarig /
Obchodni Čreditelka / Director achizitii / Āειθυντής αγορών /
Indkøbschef / Innkjøpssjef
