BRUGSANVISNING CMPHOMEPL1000 KONIG

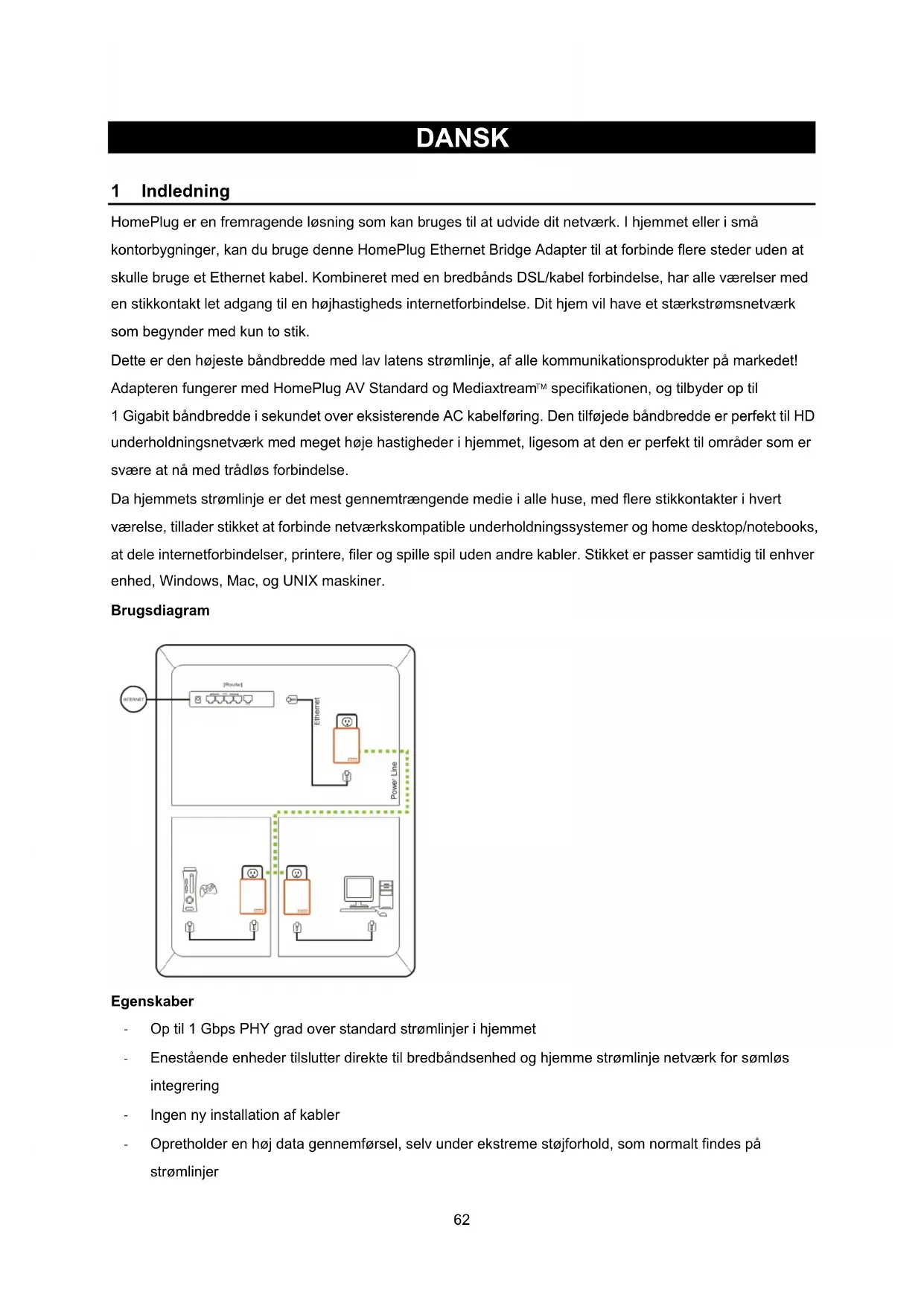

HomePlug er en fremragende løsning som kan bruges til at udvide dit netværk. I hjemmet eller i små kontorbygninger, kan du bruge denne HomePlug Ethernet Bridge Adapter til at forbinde flere steder uden at skulle bruge et Ethernet kabel. Kombineret med en bredbånds DSL/kabel forbindelse, har alle værelser med en stikkontakt let adgang til en højhastigheds internetforbindelse. Dit hjem vil have et stærkstrømsnetværk som begynder med kun to stik.

Dette er den højeste båndbredde med lav latens strømlinje, af alle kommunikationsprodukter på markedet! Adapteren fungerer med HomePlug AV Standard og Mediaxtream™ specifikationen, og tilbyder op til 1 Gigabit båndbredde i sekundet over eksisterende AC kabelføring. Den tilføjede båndbredde er perfekt til HD underholdningsnetværk med meget høje hastigheder i hjemmet, ligesom at den er perfekt til områder som er svære at nå med trådløs forbindelse.

Da hjemmets strømlinje er det mest gennemtrængende medie i alle huse, med flere stikkontakter i hvert værelse, tillader stikket at forbinde netværkskompatible underholdningssystemer og home desktop/notebooks, at dele internetforbindelser, printere, filer og spille spil uden andre kabler. Stikket er passer samtidig til enhver enhed, Windows, Mac, og UNIX maskiner.

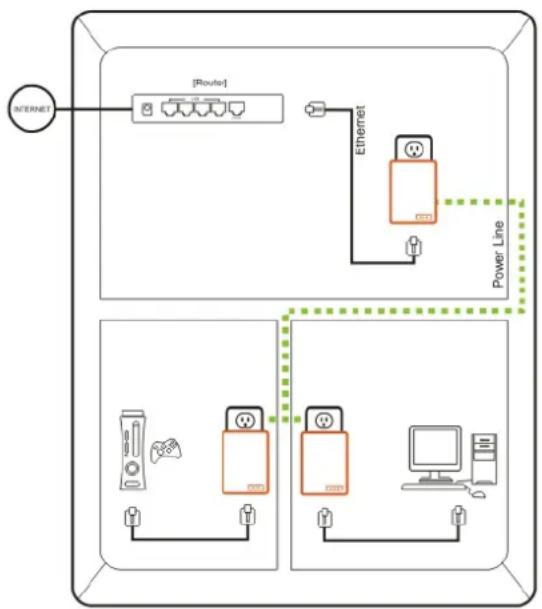

Brugsdiagram

Egenskaber

• Op til 1 Gbps PHY grad over standard strømlinjer i hjemmet
• Enestående enheder tilslutter direkte til bredbändsenhed og hjemme strømlinje netværk for sømløs integrering
• Ingen ny installation af kabler

• Opretholder en høj data gennemførsel, selv under ekstreme støjforhold, som normalt findes på strømlinjer

• 128-bit AES kryptering sikrer datasikkerhed

• Fungerer sammen med HomePlug 1.0 og 1.0 Turbo netværk

LED Detaljer

Blinkende grøn – Sikkerhedsopsætning

Fast grøn – Sikkerhedsopsætning udført

Dobbelt blink - Fejl i sikkerhed

HomePlug Til/grøn – Strømlinje netværket er aktivt og linker til andre adaptere med høj hastigheds PHY

Link LED grad

Til/rød – Strømlinje netværket er aktivt og linker til andre adaptere med lav hastighed PHY grad

Fra – Strømlinje netværk er ikke tilgængeligt – ingen andre HomePlug enheder blev fundet

Ethernet Link Fast grøn – 10/100/1000Mbps port linket

LED Blinker – Dataoverførelse eller modtagelse

Fra – Intet Ethernet link

Detaljer på undersiden af boksen

På undersiden af boksen findes en indstøbt nulstillingsknap, en sikkerhedsknap og 1 Ethernet Port.

Sikkerhed Denne knap er designet til at oprette en individuel netværksgruppe, i et miljø med flere strømknuder

Nulstil Se venligst afsnittet for Sikkerhedsknap for yderligere detaljer.

Denne knap bruges til at slette ALLE data og genoprette ALLE fabriksindstillinger. Tryk og slip nulstillingsknappen for at begynde at genoprette fabriksindstillinger.

Systemkrav

• Et eller flere andre stikkontakter af typen CMP-HOMEPL200/201/1000/1001 og tilsvarende enheder
• Fri Ethernet port på computeren eller netværksenheden
• Fri strømudgang. Undgå venligst at bruge stik på stikdåser, da de kan påvirke produktets ydeevne
• Standard strømlinje i hjemmet

Pakkens indhold

• 1 HomePlug Ethernet Bridge
• Produkt brugervejledning CD
• Produktets begrænsede garantikort
• 2 RJ45 Ethernet kabler

2. Installation og opsætning af hardware

HomePlug er en plug and play enhed; brugeren er i stand til at tilslutte og bruge det uden nogen kompliceret konfiguration og indstillinger.

Tilslut bare stikket til en fri stikkontakt og tilslut det til en netværks-aktiveret Ethernet port. Bemærk venligst at du skal have mindst to Ethernet Bridges for at kunne oprette et strømlinje netværk.

Trin til opsætning af hardware for at oprette et strømlinje-netværk i dit hjem, med disse Ethernet Bridges:

1. Tilslut et Ethernet kabel til enhedens netværks-aktiverede Ethernet port.
2. Tilslut den anden ende af dette Ethernet kabel til Ethernet porten placeret på undersiden af boksen.
3. Tilslut benene på bagsiden af stikket direkte til en stikkontakt på væggen. Undgå venligst at bruge stik på stikdåser, da de kan påvirke produktets ydeevne.
4. Gentag de ovennævnte trin for den anden Ethernet Bridge for at oprette et strømlinje netværk.

3 Konfiguration

Som standard, har stikket en 128-bit AES kryptering, der sikrer datasikkerheden ved at blokere uvedkommende adgang uden for huset. Imidlertid, anbefaler vi at du ændrer den standard adgangskode, med Sikkerhedsknappen placeret i bunden af produktet.

Ændre netværkets adgangskode

1. Efter at have fulgt hardware opsætning og när begge Ethernet Bridges er tilsluttet til en stikkontakt, skal du trykke på Sikkerhedsknappen i 10 sekunder. Dette vil ændre adgangskoden til en vilkårlig værdi.
2. Tryk Sikkerhedsknappen på den ene enhed ned i mere end 0,5 sekunder, men mindre end 3 sekunder.
3. Du har 2 minutter til at gå til den anden enhed og trykke Sikkerhedsknappen ned i mere end 0,5 sekunder, men i mindre end 3 sekunder.
4. Den nye netværks adgangskode er nu gemt på den anden enhed. Adgangskoden vil ikke gå tabt, selvom stikket til Ethernet Bridges tages ud af stikkontakten.

Tilføje et nyt stik til det eksisterende strømlinje netværk

Hvis adgangskoden til det standard strømlinje netværk er blevet indstillet, skal en ny Ethernet Bridge have indlæst den nye adgangskode før den kan tilsluttes til det eksisterende strømlinje netværk.

1. Tryk på Sikkerhedsknappen på den allerede krypterede enhed i mere end 0,5 sekunder, men mindre end 3 sekunder.
2. Du har 2 minutter til at gå til den nye enhed og trykke Sikkerhedsknappen ned i mere end 0,5 sekunder, men i mindre end 3 sekunder.
3. Den nye Ethernet Bridge har nu fået indlæst netværks adgangskoden og er tilføjet til den eksisterende strømlinje netværk.

Genoprette fabriksindstillinger

Brug en nål og hold Nulstillingsknappen nede i 2 sekunder, for at genoprette fabriksindstillingerne på hver enhed som du forsøger at tilslutte. Enheden vil derefter blive tilsluttet, baseret på fabriksindstillingerne.

Hoved Chipset Gigle GGL541
Computer grænseflade IEEE802.3u ; IEEE802.3ab, auto overføring
Standarder HomePlug AV
Netværksgrænseflad	En RJ-45 (10/100/1000 Base-T Ethernet)En 1Gbps strømlinje port, fuldt ud samvirkende med eksisterende HomePlug AV produkterMulticast understøttelse via IGMP og MLD snooping
Rækkevidde Vurderet rækkevidde på 300 m i væg strømlinjer
Kabelføring 1000/100Base-T ; Cat. 5/5e/6 UTP kabel
Driftstemperatur	0 °C til 40 °C omgivende temperatur
Opbevaringstemperatur	-20 °C til +70 °C omgivende temperatur
Luftfugtighed 10 til 90 % maksimum (ikke-kondenserende)
Indgangseffekt 100 - 240VAC, 50/60Hz Intern
Maks. Strømforbug 5W
Strømforsyning Indbygget US/EU/UK/AU
Hus Plastic (96 mm x 70 mm x 32 mm)
Knapper Enkelt tilslutning og fabriksindstillings nulstillingsknapper
LED	2 strømlinje Link Rate indikatorer: hastighed > 200 Mbps, hastighed < 200 Mbps; 2 Ethernet statusindikatorer: Link hastighed, aktivitet; 1 strømindikator
Certifikater	HomePlug AV strømlinje specifikationFCC klasse B / CE Mark / HomePlug AV certificering

Strømlinje egenskaber HomePlug AV		MediaxtreamTM
Modulation	OFDM 1024/256/64/16/8 QAM, QPSK, BPSK	Høj hastigheds multi-carrier modulation
PHY hastighed Op til 200 Mbps Op til 1 Gbps
Programmering CSMA/CA og TDMA CSMA/CA og TDMA
Frekvensbånd	2 – 28 MHz	50 – 300MHz
Sikkerhed	128-bit AES kryptering	128-bit AES kryptering

Sikkerhedsoverensstemmelser

FCC

Dette udstyr er blevet testet og fundet for at være i overensstemmelse med del 15 Klasse B for FCC regler.

(1) Denne enhed må ikke forårsage skadelig interferens
(2) Denne enhed skal acceptere modtaget interferens, inklusive interferens som kan forårsage uønsket drift.

CE

Dette udstyr er i overensstemmelse med betingelserne i de følgende regulativer: CE Mark

RoHS

Dette produkt er i overensstemmelse med RoHS.
