MANUAL DE UTILIZARE CMPHOMEPL1000 KONIG

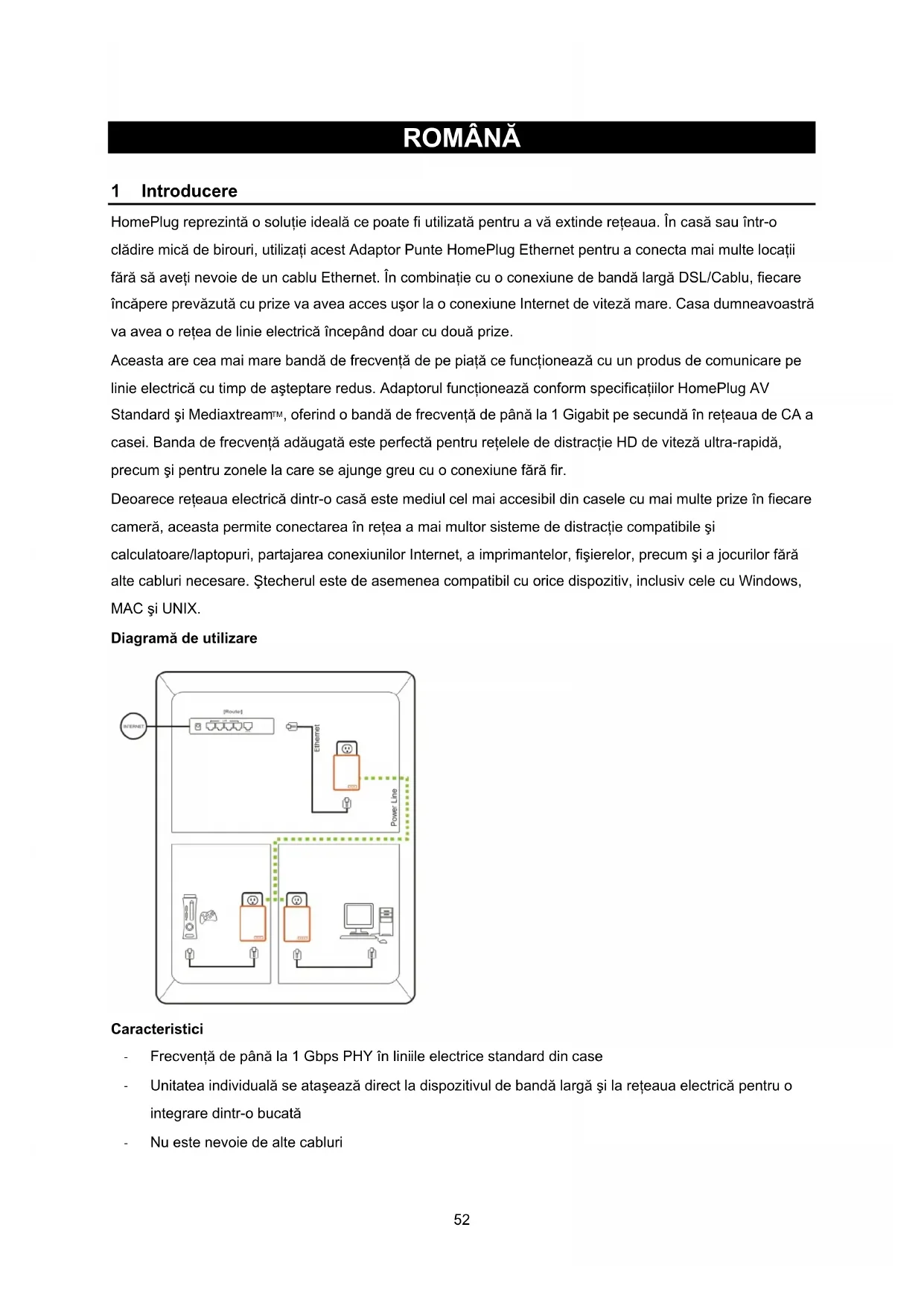

HomePlug reprezintă o soluție ideală ce poate fi utilizată pentru a vă extinde rețeaua. În casă sau într-o clădire mică de birouri, utilizați acest Adaptor Punte HomePlug Ethernet pentru a conecta mai multe locații fără să aveți nevoie de un cablu Ethernet. În combinație cu o conexiune de bandă largă DSL/Cablu, fiecare încăpere prevăzută cu prize va avea acces ușor la o conexiune Internet de viteză mare. Casa dumneavoastră va avea o rețea de linie electrică începând doar cu două prize.

Aceasta are cea mai mare bandă de frecvență de pe piață ce funcționează cu un produs de comunicare pe linie electrică cu timp de așteptare redus. Adaptorul funcționează conform specificațiilor HomePlug AV Standard și Mediaxtream™, oferind o bandă de frecvență de până la 1 Gigabit pe secundă în rețeaua de CA a casei. Banda de frecvență adăugată este perfectă pentru rețelele de distracție HD de viteză ultra-rapidă, precum și pentru zonele la care se ajunge greu cu o conexiune fără fir.

Deoarece rețeaua electrică dintr-o casă este mediul cel mai accesibil din casele cu mai multe prize în fiecare cameră, aceasta permite conectarea în rețea a mai multor sisteme de distracție compatibile și calculatoare/laptopuri, partajarea conexiunilor Internet, a imprimantelor, fișierelor, precum și a jocurilor fără alte cabluri necesare. Ștecherul este de asemenea compatibil cu orice dispozitiv, inclusiv cele cu Windows, MAC și UNIX.

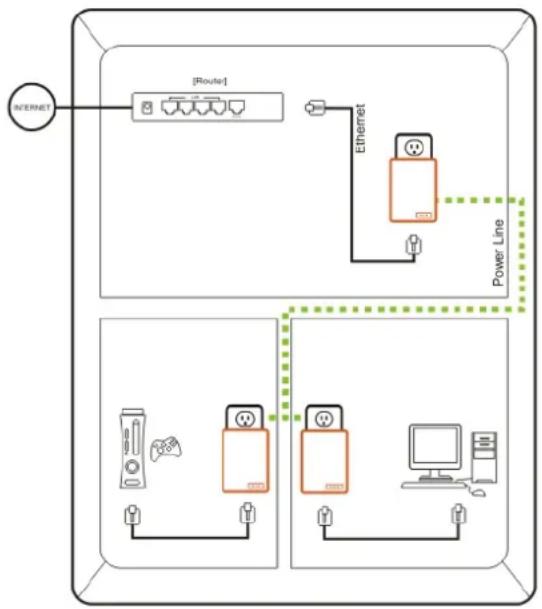

Diagramă de utilizare

Caracteristici

• Frecvență de până la 1 Gbps PHY în liniile electrice standard din case
• Unitatea individuală se atașează direct la dispozitivul de bandă largă și la rețeaua electrică pentru o integrare dintr-o bucată

• Nu este nevoie de alte cabluri

• Menține o putere de trecere a datelor ridicată, chiar și în condiții extreme de zgomot întălnite adesea în liniile electrice

• Criptarea AES de 128 bit asigură securitatea datelor
• Compatibil cu rețelele HomePlug 1.0 și 1.0 Turbo

Detalii LED

LED Verde constant - Pornit

Alimentare LED stins - Oprit

Verde intermitent – Configurare securitate

Verde constant – Configurare reușită a securității

Pâlpâire dublă – Configurarea securității a eşuat

LED Legătură Pornit/Verde – Rețeaua de linii electrice este activă și legată la celălalt/celelalte

HomePlug adaptor/adaptoare la o frecvență PHY de mare viteză

Pornit/Roșu – Rețeaua de linii electrice este activă și legată la celălalt/celelalte

adaptor/adaptoare la o frecvență PHY de mică viteză

Oprit – Rețeaua de linii electrice nu este disponibilă – nu s-au detectat dispositive HomePlug

LED Legătură Verde constant – port de 10/100/1000 Mbps legat

Ethernet Intermitent – Transmitere sau primire date

Oprit – Nicio legătură Ethernet

Detalii carcasă inferioară

Carcasa inferioară conține un Buton de Resetare ascuns, un Buton de Securitate și 1 Port Ethernet.

Security Acest buton este conceput pentru a genera un grup de rețea individual într-un mediu cu mai

(Securitate) multe noduri

Reset Consultați sectiunea Butonul de Securitate pentru mai multe detalii.

(Resetare) Acest buton este utilizat pentru stergerea TUTUROR datelor și resetarea TUTUROR setărilor la valorile implicite din fabrică. Apăsați și eliberați butonul de resetare pentru a începe revenirea la valorile implicite din fabrică.

Cerințe de sistem

• Unul sau mai multe HomePlug CMP-HOMEPL200/201/1000/1001 și dispositive compatibile
• Port Ethernet disponibil pe calculator sau pe dispozitivul de rețea
• Priză de alimentare. Evitați utilizarea dispozitivelor HomePlug pe benzi electrice, deoarece performanța produsului poate fi afectată
• Cabluri standard pentru rețea electrică în casă

Continutul pachetului

• 1 punte HomePlug Ethernet

• CD cu Manualul Utilizatorului

• Card de garantie limitată a produsului

• 2 cabluri Ethernet RJ45

2 Instalare și Configurare Hardware

HomePlug este un dispozitiv de tip "plug and play" (bagă în priză și utilizează-l); utilizatorul trebuie doar să-l bage în priză și astfel îl poate utiliza fără configurații și setări complicate.

Pur și simplu băgați ștecherul în orice priză de perete și conectați la orice port Ethernet din rețea. Nu uitați că aveți nevoie de cel puțin două Punți Ethernet pentru a crea o rețea pe linia electrică.

Paşii pentru configurarea hardware-ului și crearea unei rețele la dvs. acasă cu aceste Punți Ethernet:

1. Introduceți un cablu Ethernet în portul Ethernet din rețea.
2. Introduceți celălalt capăt al cablului Ethernet în portul Ethernet al fișei situat în partea inferioară a carcasei.
3. Introduceți furcile din spatele fișei direct într-o priză de perete. Evitați utilizarea dispozitivelor HomePlug pe benzi electrice, deoarece performanța produsului poate fi afectată.
4. Repetați pașii de mai sus pentru a doua Punte Ethernet pentru a stabili o rețea electrică.

3 Configurație

Din fabrică, fișa are o criptare AES de 128 bit ce asigură securitatea datelor blocând accesul din afara casei. Cu toate acestea, vă recomandăm să schimbați parola implicită a rețelei cu ajutorul butonului de Securitate situat în partea inferioră a produsului.

Schimbarea parolei rețelei

1. După configurarea hardware-ului și cu ambele Punți Ethernet introduse în priză, apăsați Butonul de Securitate pe ambele unități timp de 10 secunde. Acest lucru va modifica parola aleatoriu.
2. Apăsați Butonul de Securitate de pe o unitate timp de mai mult de 0.5 secunde, dar mai puțin de 3 secunde.
3. Veți avea 2 minute să treceți la a doua unitate și să apăsați Butonul de Securitate timp de mai mult de 0.5 secunde, dar mai puțin de 3 secunde.
4. Noua parolă a rețelei este acum salvată și pe a doua unitate. Parola nu va fi pierdută, chiar dacă Punțile Ethernet sunt scoase din priză.

Adăugarea unei noi fișe la rețeaua existență

Dacă parola de rețea implicită a fost modificată, noua Punte Ethernet va trebui să încarce noua parolă înainte de a putea intra în rețeaua existentă.

1. Apăsați Butonul de Securitate de pe o unitate deja criptată timp de mai mult de 0.5 secunde, dar mai puțin de 3 secunde.
2. Veți avea 2 minute să treceți la noua unitate și să apăsați Butonul de Securitate timp de mai mult de 0.5 secunde, dar mai puțin de 3 secunde.
3. Noua Punte Ethernet a fost acum încărcată cu noua parolă și adăugată la rețeaua existență.

Revenirea la setările din fabrică

Utilizați un pin și țineți apăsat Butonul de Resetare timp de 2 secunde pentru a reveni la setările din fabrică pe fiecare unitate pe care încercați să o conectați. Unitatea se va conecta cu setările din fabrică.

4 Specificații produs

Chipset principal Gigle GGL541
Interfață Computer	IEEE802.3u ; IEEE802.3ab, comutare automată
Standarde HomePlug AV
Interfață rețea	O RJ-45 (Ethernet Base-T 10/100/1000)Un port de linie electrică de 1 Gbps complet interfuncțional cu produsele existente HomePlug AVSuport de transmitere multiplă prin IGMP și snooping MLD
Rază de funcționare	Rază estimată de 300m în liniile electrice din pereți
Cabluri Base-T 1000/100; Cablu UTP Cat. 5/5e/6
Temperatură nominală	temperatura ambientală între 0°C și 40°C
Temperatură de depozitare	temperatura ambientală între -20°C și + 70°C
Umiditate	de la 10 la maxim 90% (fără condens)
Intrare alimentare 100 - 240V CA, 50/60Hz Intern
Consum maxim de energie 5W
Cablu de alimentare US/EU/UK/AU încorporat
Carcasa Plastic (96mm x 70mm x 32mm)
Butoane	Butoane de Conectare și de Revenire la valorile de fabrică
LED	2 indicatoare de frecvență a legăturii pe linia de alimentare: Frecvență > 200Mbps, Frecvență < 200Mbps ; 2 indicatoare ale stării Ethernet: Frecvență de legătură, Activitate; 1 Indicator alimentare
Certificări	Specificație Linie electrică HomePlug ACertificare FCC Clasa B / Marca CE / HomePlug AV
Caracteristici linie electrică	HomePlug AV	MediaxtreamTM
Modulare	OFDM 1024/256/64/16/8QAM, QPSK, BPSK	Modulare transport multiplu de mare viteză
Frecvență PHY	Până ka 200 Mbps	Până la 1 Gbps
Programare	CSMA/CA și TDMA	CSMA/CA și TDMA
Bandă de frecvență	2 – 28 MHz	50 – 300MHz
Securitate Criptare AES 128 bit Criptare AES 128 bit

5 Informații

Respectarea cerințelor de siguranță

FCC

Acest echipament a fost testat și s-a determinat că respectă Partea 15 Clasa B a regulilor FCC. Funcționarea depinde de următoarele două condiții:

(1) Acest dispozitiv nu poate provoca interferență dăunătoare
(2) Acest dispozitiv trebuie să accepte orice interferență primită, inclusiv interferență ce poate genera o operațiune nedorită.

CE

Acest echipament respectă cerințele următoarelor reglementări: Marca CE

RoHS

Acest produs respectă RoHS.
