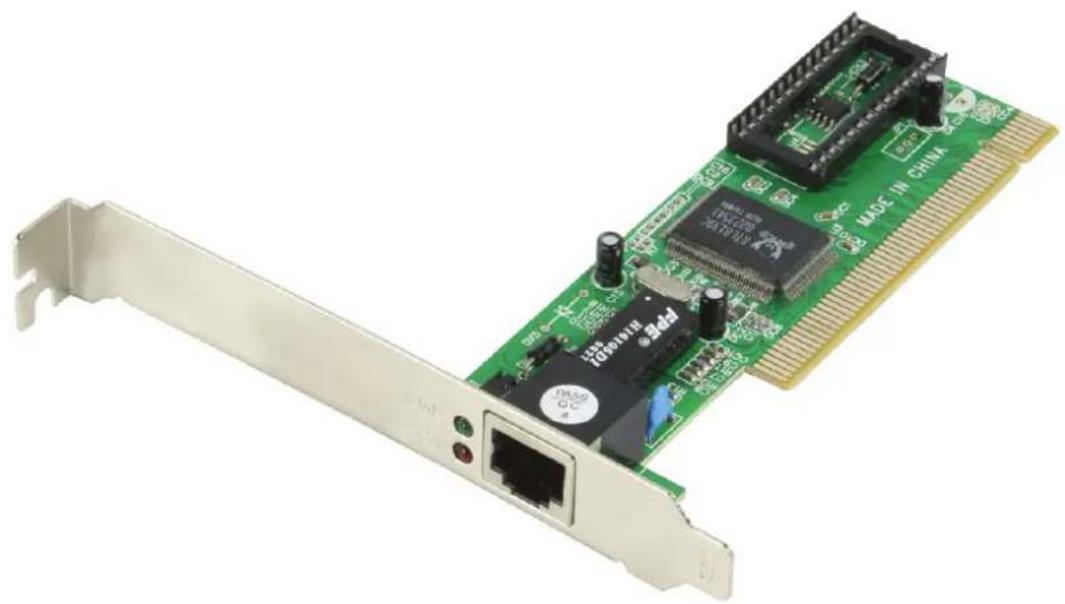

CMPNWCARD12 - Placă de rețea / adaptor KONIG - Manual de utilizare gratuit

Tip produs	Placă de rețea PCI 10/100 Fast Ethernet
Marcă	König Electronic
Model	CMP-NWCARD12
Chipset	Realtek RTL8139
Interfață	PCI
Debit suportate	10/100 Mbit/s (Fast Ethernet)
Negociere automată	Da, cu detectare Full Duplex
Standarde conforme	IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3x control de flux
Sisteme de operare suportate	Windows 2000, Windows XP, Windows Server 2003, Windows Vista
Configurație minimă	Slot PCI liber, sistem de operare compatibil
Conector rețea	RJ45 (conector Ethernet)
Alimentare	Alimentată prin magistrala PCI (3,3 V sau 5 V)
Dimensiuni (aprox.)	120 × 70 × 20 mm (lungime × înălțime × grosime)
Greutate (aprox.)	50 g
Conținutul pachetului	Placă de rețea, manual de utilizare, CD-ROM cu drivere
Întreținere și curățare	Curățați cu o cârpă uscată; nu utilizați solvenți sau produse abrazive
Securitate	Nu deschideți dispozitivul (risc de șoc electric); deconectați în caz de problemă; nu expuneți la apă sau umiditate
Garanție și responsabilitate	Fără garanție în caz de modificare neautorizată sau utilizare incorectă
Reciclare	Nu aruncați cu deșeurile menajere; urmați schemele de colectare a deșeurilor electronice

Întrebări frecvente - CMPNWCARD12 KONIG

Cum se instalează placa de rețea CMPNWCARD12?

Opriți calculatorul, deschideți carcasa, introduceți placa într-un slot PCI liber apăsând ferm, apoi închideți și reporniți. Windows va detecta automat hardware-ul și va instala driverele.

Ce sisteme de operare sunt suportate?

Windows 2000, Windows XP, Windows Server 2003 și Windows Vista sunt suportate. Driverele sunt furnizate pe CD-ROM.

Placa este plug-and-play?

Da, după instalarea fizică, sistemul de operare detectează automat placa și instalează driverul corespunzător (Realtek RTL8139).

Ce fac dacă calculatorul meu nu detectează placa?

Verificați dacă placa este introdusă corect în slotul PCI. Reporniți calculatorul. Dacă problema persistă, deschideți Managerul de dispozitive și căutați dispozitive nerecunoscute sub 'Plăci de rețea'.

Cum se verifică instalarea driverului?

Mergeți la Panoul de control > Sistem > Manager de dispozitive. Extindeți 'Plăci de rețea'. Ar trebui să vedeți 'Realtek RTL8139 Family PCI Fast Ethernet NIC' (sau similar) listat.

Care sunt indicatoarele luminoase ale plăcii?

Placa are de obicei două LED-uri: unul pentru activitatea rețelei (intermitent) și unul pentru conexiune (aprins constant când un cablu este conectat).

Pot folosi această placă cu un sistem de operare mai nou precum Windows 10?

Producătorul nu a prevăzut drivere pentru Windows 10, dar chipset-ul Realtek RTL8139 poate fi compatibil cu driverele generice Windows 10 în unele cazuri. Cu toate acestea, compatibilitatea nu este garantată.

Cum se curăță placa de rețea?

Utilizați o cârpă uscată și moale. Nu folosiți niciodată solvenți, lichide sau produse abrazive. Deconectați calculatorul înainte de orice curățare.

Ce fac în caz de problemă de conexiune?

Verificați cablul Ethernet, asigurați-vă că este bine conectat. Verificați driverele în Managerul de dispozitive. Testați placa pe un alt slot PCI dacă este posibil.

Unde găsesc manualul complet?

Manualul este disponibil pentru descărcare gratuită în format PDF pe site-ul notice-facile.com pentru modelul Konig CMPNWCARD12.

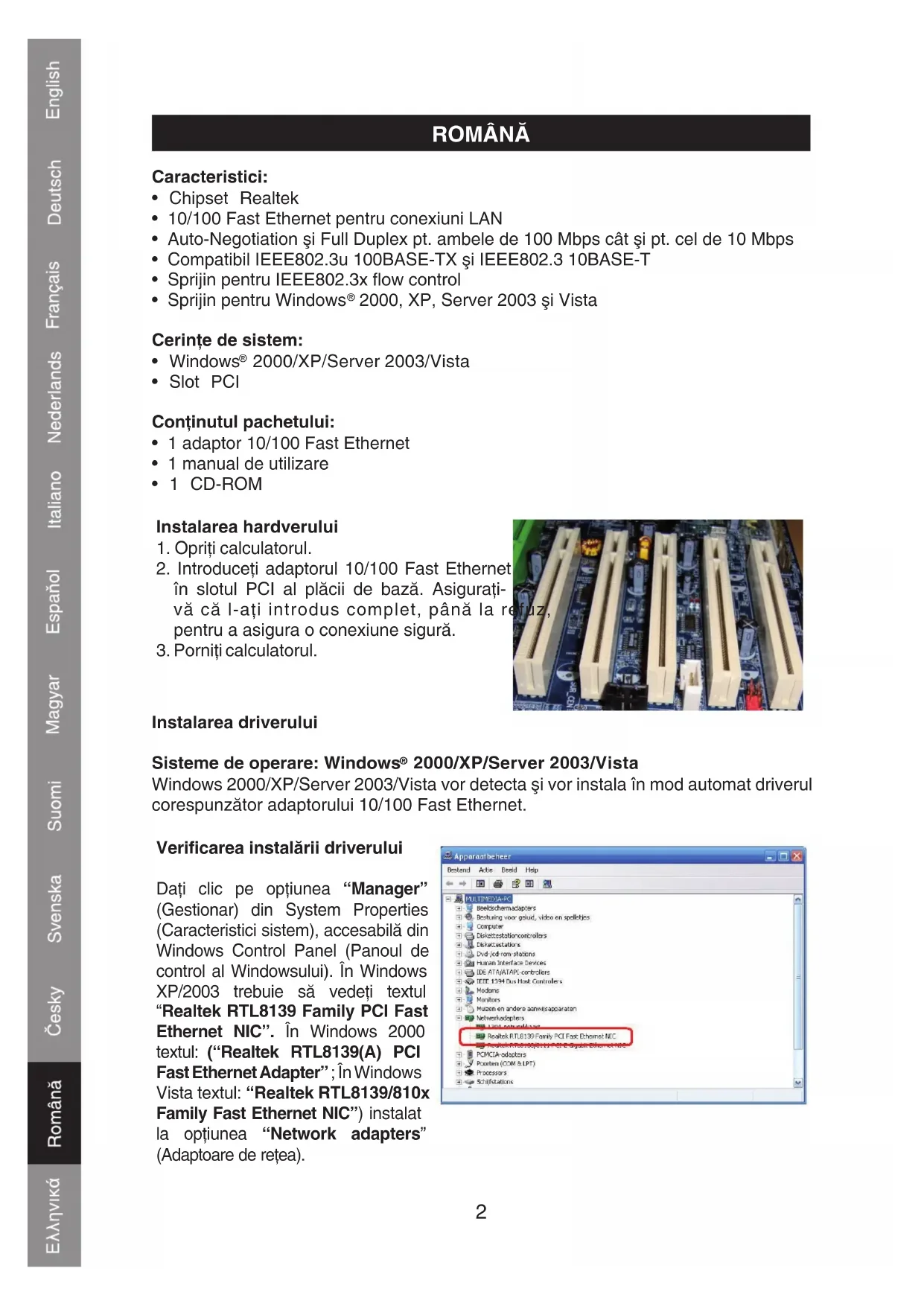

MANUAL DE UTILIZARE CMPNWCARD12 KONIG

• Chipset Realtek
  • 10/100 Fast Ethernet pentru conexiuni LAN
• Auto-Negotiation și Full Duplex pt. ambele de 100 Mbps cât și pt. cel de 10 Mbps
• Compatibil IEEE802.3u 100BASE-TX și IEEE802.3 10BASE-T
• Sprijin pentru IEEE802.3x flow control
• Sprijin pentru Windows® 2000, XP, Server 2003 și Vista

Cerințe de sistem:

- Windows® 2000/XP/Server 2003/Vista

- Slot PCI

Continutul pachetului:

• 1 adaptor 10/100 Fast Ethernet
• 1 manual de utilizare
- 1 CD-ROM

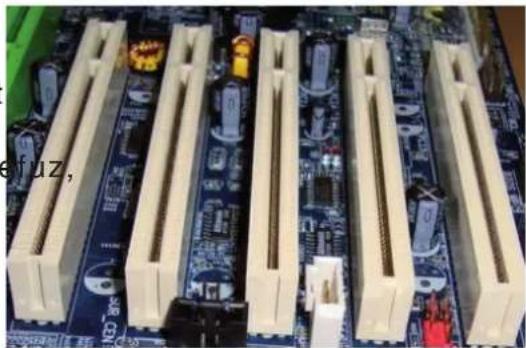

Instalarea hardverului

1. Opriti calculatorul.
2. Introduceți adaptorul 10/100 Fast Ethernet în slotul PCI al plăcii de bază. Asigurățivă că l-ați introdus complet, până la refuz, pentru a asigura o conexiune sigură.
3. Porniți calculatorul.

Instalarea driverului

Sisteme de operare: Windows® 2000/XP/Server 2003/Vista

Windows 2000/XP/Server 2003/Vista vor detecta și vor instala în mod automat driverul corespunzător adaptorului 10/100 Fast Ethernet.

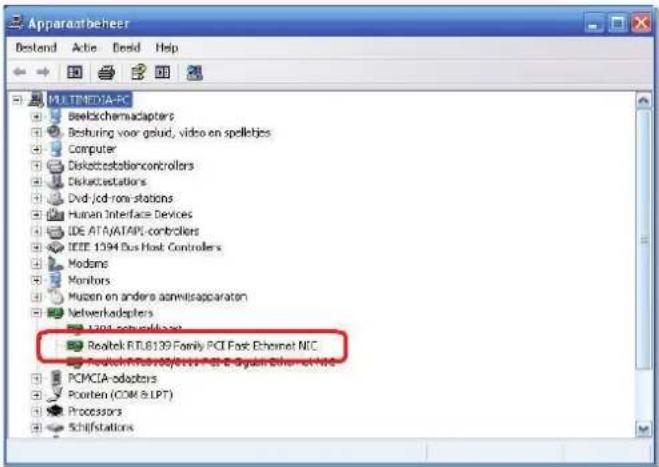

Verificarea instalării driverului

Dati clic pe opțiunea “Manager” (Gestionar) din System Properties (Caracteristici sistem), accesabilă din Windows Control Panel (Panoul de control al Windowsului). În Windows XP/2003 trebuie să vedeți textul “Realtek RTL8139 Family PCI Fast Ethernet NIC”. În Windows 2000 textul: (“Realtek RTL8139(A) PCI Fast Ethernet Adapter”; În Windows Vista textul: “Realtek RTL8139/810x Family Fast Ethernet NIC”) instalat la opțiunea “Network adapters” (Adaptoare de rețea).

Apparastbeheer Bestand Active Design Help MULTIMEDIA-PC Beelkschemaclapters Benching voor gelud, video en spellesjes Computer Disketcstationcontrollers Diskracstations Dvd jod-rom-stations Human Interface Devices IDE ATR/ATAIPL controllers IEEE 1394 Bus Host Controllers Modems Monitors Muzen en anders asnetisapparaten Network-adapters Realtek RTL8139 Family PCI Fast Ethernet NIC Realtek RTL8139 Family PCI Fast Ethernet NIC PCMCIA-odactors Pointen (COM & LPT) Processors Schifstations

Declaratie de conformitate

Noi,

Nedis B.V.

De Tweeling 28

Declarăm că acest produs:

Marca: König Electronic

Model: CMP-NWCARD12

Descriere: Placă LAN PCI de 10/100 Mbps

Este în conformitate cu următoarele standarde:

EMC: EN 55022: 1998 +A1:2000 +A2:2003

EN 55024: 1998 +A1:2001 +A2:2003

EN 61000-3-2:2000

EN 61000-3-3:1995 +A1:2001

Şi este în conformitate cu cerințele directivelor Uniunii Europene 2004/108/EC

's-Hertogenbosch, 01.05.2009

J. Gilad

Director achiziții

Măsuri de siguranță:

Dacă apare necesitatea serviceului, pentru a evita riscul de electrocutare, acest produs trebuie deschis NUMAI de un tehnician autorizat. Dacă în timpul functionării a apărut o problemă, deconectați aparatul de la rețea și de la celelalte aparate. Feriți produsul de apă și de umezeală.

Întreținere:

Curățarea trebuie făcută cu o cârpă uscată. Nu folosiți solventi sau agenți de curățare abrazivi.

Garantie:

Nu oferim nicio garanție și nu ne asumăm niciun fel de responsabii schimbărilor sau modificărilor aduse acestui produs sau în cazul deteriorării cauzate de utilizarea incorectă a produsului.

Generalități:

Designul și specificațiile produsului pot fi modificate fără o notificare prealabilă.

Toate siglele mărcilor și denumirile produselor sunt mărci comerciale sau mărci comerciale înregistrate ale proprietarilor de drept și prin prezenta sunt recunoscute ca atare.

Păstrați acest manual pentru o eventuală consultare ulterioară.

Atentie:

Acest produs este marcat cu acest simbol. Acesta semnifică faptul că produsele electrice și electronice nu trebuie aruncate în gunoiul menajer. Aceste produse au un sistem separat de colectare.

Copyright ©

KÖNIG ELECTRONIC

CMP-NWCARD12

10/100 Mbit PCI

κάρτα δικτύου
