CMPNWCARD12 - Scheda di rete / adattatore KONIG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Scheda di rete PCI 10/100 Fast Ethernet
Marca	König Electronic
Modello	CMP-NWCARD12
Chipset	Realtek RTL8139
Interfaccia	PCI
Velocità supportate	10/100 Mbit/s (Fast Ethernet)
Negoziazione automatica	Sì, con rilevamento Full Duplex
Standard conformi	IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3x controllo di flusso
Sistemi operativi supportati	Windows 2000, Windows XP, Windows Server 2003, Windows Vista
Requisiti minimi	Slot PCI libero, sistema operativo compatibile
Connettore di rete	RJ45 (presa Ethernet)
Alimentazione	Alimentata dal bus PCI (3,3 V o 5 V)
Dimensioni (circa)	120 × 70 × 20 mm (lunghezza × altezza × profondità)
Peso (circa)	50 g
Contenuto della confezione	Scheda di rete, manuale utente, CD-ROM con driver
Manutenzione e pulizia	Pulire con un panno asciutto; non utilizzare solventi o prodotti abrasivi
Sicurezza	Non aprire l'apparecchio (rischio di scossa elettrica); scollegare in caso di problemi; non esporre ad acqua o umidità
Garanzia e responsabilità	Nessuna garanzia in caso di modifiche non autorizzate o uso improprio
Riciclaggio	Non smaltire con i rifiuti domestici; seguire i canali di raccolta dei rifiuti elettronici

Domande frequenti - CMPNWCARD12 KONIG

Come installare la scheda di rete CMPNWCARD12?

Spegnere il computer, aprire il case, inserire la scheda in uno slot PCI libero premendo saldamente, quindi richiudere e riaccendere. Windows rileverà automaticamente l'hardware e installerà i driver.

Quali sistemi operativi sono supportati?

Windows 2000, Windows XP, Windows Server 2003 e Windows Vista sono supportati. I driver sono forniti sul CD-ROM.

La scheda è plug-and-play?

Sì, dopo l'installazione fisica, il sistema operativo rileva automaticamente la scheda e installa il driver appropriato (Realtek RTL8139).

Cosa fare se il computer non rileva la scheda?

Verificare che la scheda sia inserita correttamente nello slot PCI. Riavviare il computer. Se il problema persiste, aprire Gestione dispositivi e cercare i dispositivi non riconosciuti in 'Schede di rete'.

Come verificare l'installazione del driver?

Vai su Pannello di controllo > Sistema > Gestione dispositivi. Espandi 'Schede di rete'. Dovresti vedere 'Realtek RTL8139 Family PCI Fast Ethernet NIC' (o simile) elencato.

Quali sono i LED della scheda?

La scheda ha generalmente due LED: uno per l'attività di rete (lampeggiante) e uno per la connessione (acceso fisso quando un cavo è collegato).

Posso usare questa scheda con un sistema operativo più recente come Windows 10?

Il produttore non ha fornito driver per Windows 10, ma il chipset Realtek RTL8139 potrebbe essere compatibile con i driver generici di Windows 10 in alcuni casi. Tuttavia, la compatibilità non è garantita.

Come pulire la scheda di rete?

Utilizzare un panno asciutto e morbido. Non utilizzare mai solventi, liquidi o prodotti abrasivi. Scollegare il computer prima di qualsiasi pulizia.

Cosa fare in caso di problemi di connessione?

Verificare il cavo Ethernet, assicurarsi che sia ben collegato. Controllare i driver in Gestione dispositivi. Testare la scheda su un altro slot PCI se possibile.

Dove trovare il manuale completo?

Il manuale è disponibile per il download gratuito in formato PDF sul sito notice-facile.com per il modello Konig CMPNWCARD12.

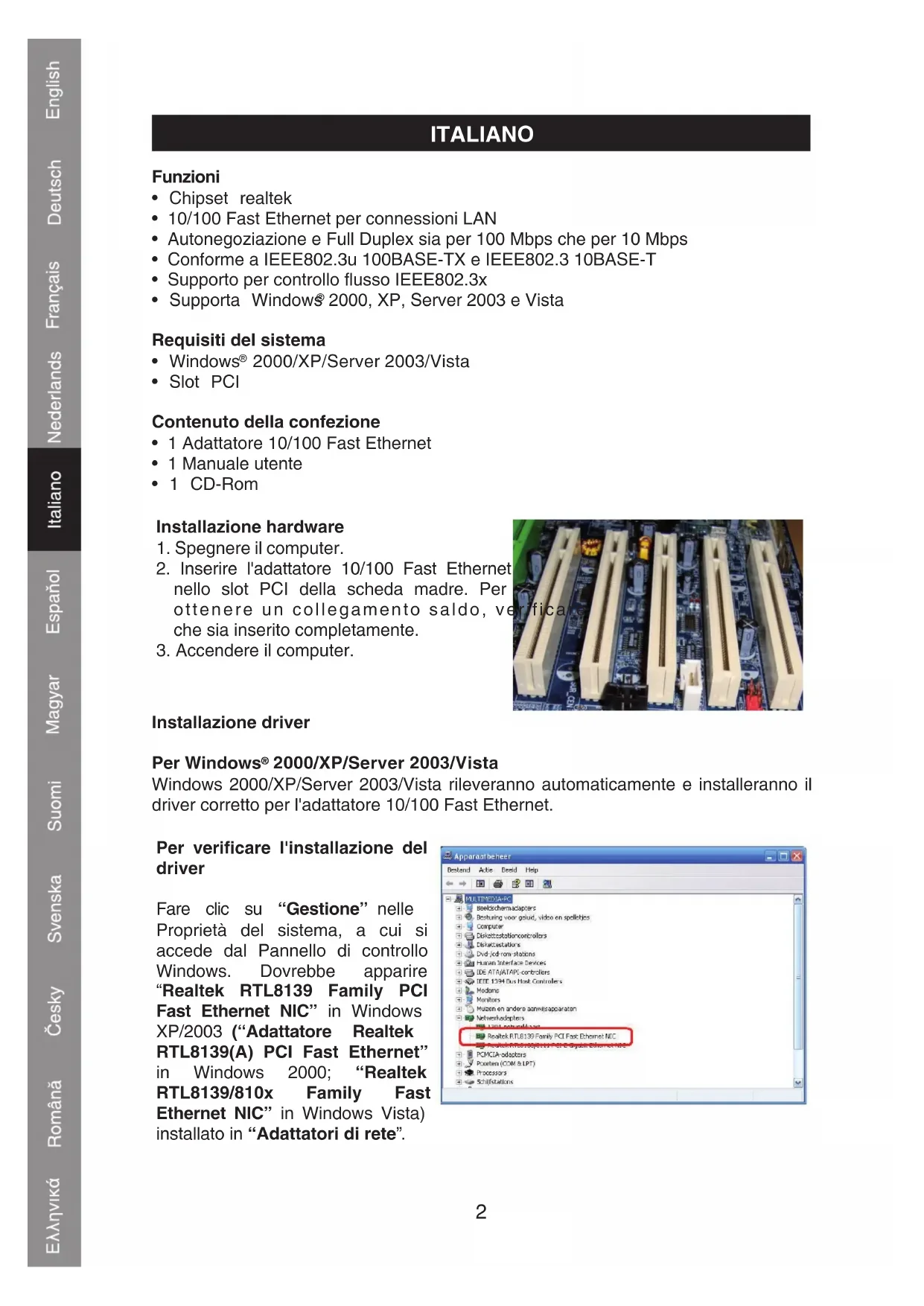

MANUALE UTENTE CMPNWCARD12 KONIG

Contenuto della confezione

• 1 Adattatore 10/100 Fast Ethernet
• 1 Manuale utente
- 1 CD-Rom

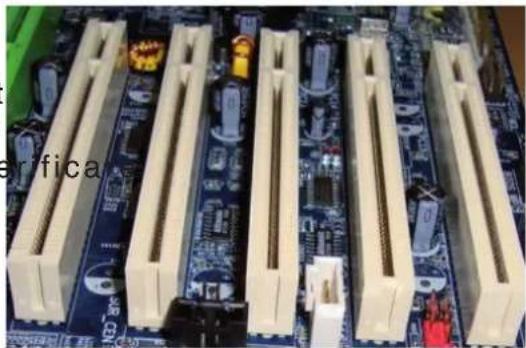

Installazione hardware

1. Spegnere il computer.
2. Inserire l'adattatore 10/100 Fast Ethernet nello slot PCI della scheda madre. Per ottenere un collegamento saldo, verifica che sia inserito completamente.
3. Accendere il computer.

Installazione driver

Per Windows® 2000/XP/Server 2003/Vista

Windows 2000/XP/Server 2003/Vista rileveranno automaticamente e installeranno il driver corretto per l'adattatore 10/100 Fast Ethernet.

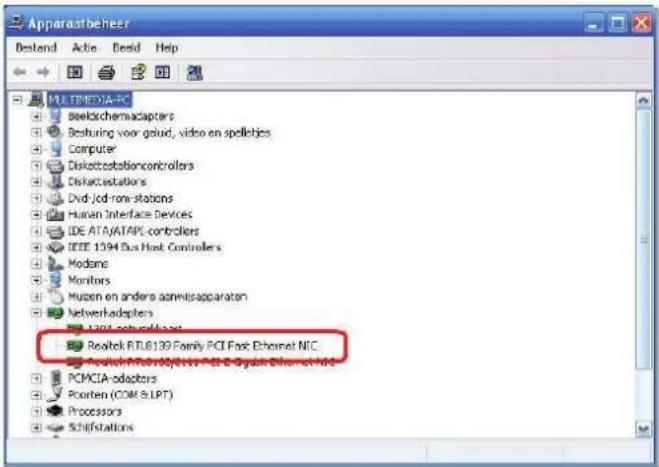

Per verificare l'installazione del driver

Fare clic su “Gestione” nelle Proprietà del sistema, a cui si accede dal Pannello di controllo Windows. Dovrebbe apparire “Realtek RTL8139 Family PCI Fast Ethernet NIC” in Windows XP/2003 (“Adattatore Realtek RTL8139(A) PCI Fast Ethernet” in Windows 2000; “Realtek RTL8139/810x Family Fast Ethernet NIC” in Windows Vista) installato in “Adattatori di rete”.

Apparastbeheer Bestand Active Design Help MULTIMEDIA-PC Beelcschemaclapters Buching voor gelud, video en spellectjes Computer Disketcstationcontrollers Disketcstations Dvd lod-rom-stations Human Interface Devices IDE ATR/ATAPE controllers IEEE 1394 Bus Host Controllers Modems Monitors Muzen en anders asnetisapparaten Network-adapters Realtek RTL8139 Family PCI Fast Ethernet NIC Realtek RTL8139 Family PCI Fast Ethernet NIC PCMCIA-odaptors Pointen (COM & LPT) Processors Schifstations

Dichiarazione di conformità

Questa società,

Nedis B.V.

De Tweeling 28

Dichiara che il prodotto:

Marca: König Electronic

Modello: CMP-NWCARD12

Descrizione: Scheda LAN PCI 10/100/Mbit

è conforme ai seguenti standard

EMC EN 55022: 1998+A1:2000+A2:2003

EN 55024: 1998+A1:2001+A2:2003

EN 61000-3-2:2000

EN 61000-3-3:1995+A1:2001

e rispetta i requisiti delle Direttive dell'Unione Europea. 2004/108/EC

's-Hertogenbosch, 01 maggio 2009

Sig.ra J. Gilad

Direttore agli acquisti

Precauzioni di sicurezza:

Per ridurre il rischio di scosse elettriche, questo prodotto deve essere aperto ESCLUSIVAMENTE da personale tecnico specializzato, se occorre assistenza. Se si dovessero verificare dei problemi, scollegare il prodotto dall'alimentazione di rete e da ogni altra apparecchiatura. Non esporre il prodotto ad acqua o umidità.

Manutenzione:

Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.

Garanzia:

Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Generalità:

Il design e le caratteristiche tecniche sono soggetti a modifica senza necessità di preavviso.

Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispettivi titolari e sono in questo documento riconosciuti come tali.

Conservare il presente manuale e l'imballaggio per utilizzarli in futuro.

Attenzione:

Il prodotto è contrassegnato con questo simbolo, con il quale si indica che i prodotti elettrici ed elettronici usati non devono essere gettati insieme ai rifiuti domestici. Per questi prodotti esiste un sistema di raccolta differenziata.

Copyright ©

KÖNIG ELECTRONIC

CMP-NWCARD12

Tarjeta LAN PCI

de 10/100/Mbits
