CMPNWCARD12 - Verkkokortti / sovitin KONIG - Ilmainen käyttöohje ja opas

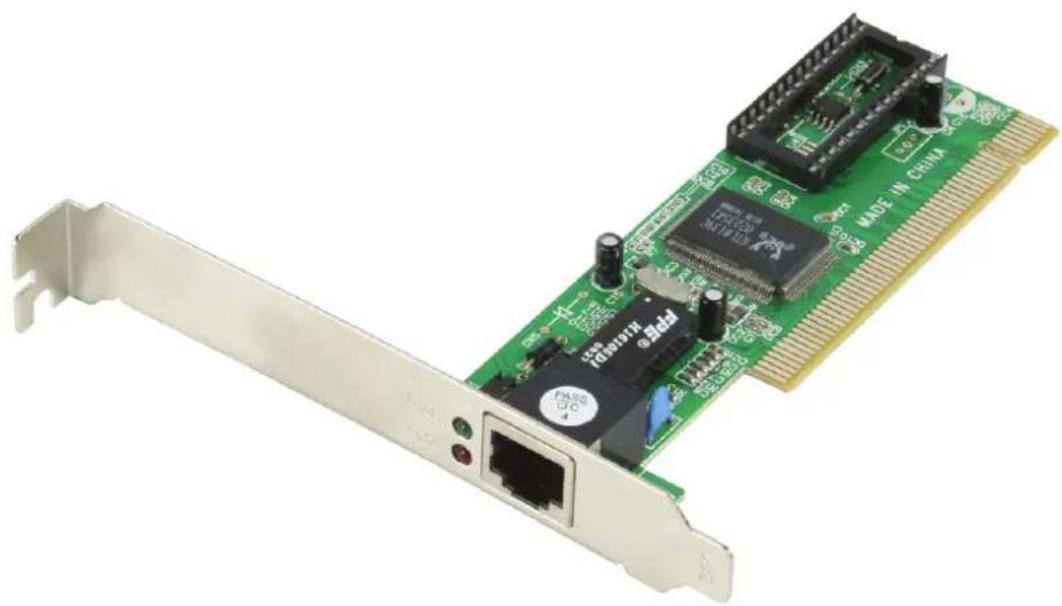

Tuotetyyppi	PCI 10/100 Fast Ethernet -verkkokortti
Tuotemerkki	König Electronic
Malli	CMP-NWCARD12
Piirisarja	Realtek RTL8139
Liitäntä	PCI
Tuetut nopeudet	10/100 Mbit/s (Fast Ethernet)
Automaattinen neuvottelu	Kyllä, Full Duplex -tunnistuksella
Yhteensopivat standardit	IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3x vuonohjaus
Tuetut käyttöjärjestelmät	Windows 2000, Windows XP, Windows Server 2003, Windows Vista
Vähimmäisvaatimukset	Vapaa PCI-paikka, yhteensopiva käyttöjärjestelmä
Verkkoliitin	RJ45 (Ethernet-liitin)
Virransyöttö	Virta PCI-väylästä (3,3 V tai 5 V)
Mitat (noin)	120 × 70 × 20 mm (pituus × korkeus × paksuus)
Paino (noin)	50 g
Pakkauksen sisältö	Verkkokortti, käyttöohje, CD-ROM ajureineen
Huolto ja puhdistus	Puhdista kuivalla liinalla; älä käytä liuottimia tai hankaavia aineita
Turvallisuus	Älä avaa laitetta (sähköiskuvaara); irrota virtajohdus ongelmatilanteessa; älä altista vedelle tai kosteudelle
Takuu ja vastuu	Ei takuuta luvattomista muutoksista tai virheellisestä käytöstä
Kierrätys	Ei saa hävittää kotitalousjätteen mukana; noudata elektroniikkajätteen keräysohjeita

Usein kysytyt kysymykset - CMPNWCARD12 KONIG

Kuinka asentaa CMPNWCARD12-verkkokortti?

Sammuta tietokone, avaa kotelo, aseta kortti vapaaseen PCI-paikkaan painamalla tiukasti, sulje kotelo ja käynnistä uudelleen. Windows tunnistaa laitteiston automaattisesti ja asentaa ajurit.

Mitä käyttöjärjestelmiä tuetaan?

Windows 2000, Windows XP, Windows Server 2003 ja Windows Vista tuetaan. Ajurit toimitetaan CD-ROMilla.

Onko kortti plug-and-play?

Kyllä, fyysisen asennuksen jälkeen käyttöjärjestelmä tunnistaa kortin automaattisesti ja asentaa sopivan ajurin (Realtek RTL8139).

Mitä tehdä, jos tietokoneeni ei tunnista korttia?

Tarkista, että kortti on kunnolla painettu PCI-paikkaan. Käynnistä tietokone uudelleen. Jos ongelma jatkuu, avaa Laitehallinta ja etsi tunnistamattomia laitteita kohdasta 'Verkkokortit'.

Kuinka tarkistaa ajurien asennus?

Mene kohtaan Ohjauspaneeli > Järjestelmä > Laitehallinta. Laajenna 'Verkkokortit'. Sinun pitäisi nähdä 'Realtek RTL8139 Family PCI Fast Ethernet NIC' (tai vastaava) listattuna.

Mitä merkkivaloja kortissa on?

Kortissa on yleensä kaksi LEDiä: yksi verkon aktiivisuudelle (vilkkuva) ja yksi yhteydelle (palaa tasaisesti, kun kaapeli on kytketty).

Voinko käyttää tätä korttia uudemmalla käyttöjärjestelmällä, kuten Windows 10?

Valmistaja ei ole toimittanut ajureita Windows 10:lle, mutta Realtek RTL8139 -piirisarja saattaa olla yhteensopiva Windows 10:n yleisajurien kanssa joissakin tapauksissa. Yhteensopivuutta ei kuitenkaan taata.

Kuinka puhdistaa verkkokortti?

Käytä kuivaa ja pehmeää liinaa. Älä koskaan käytä liuottimia, nesteitä tai hankaavia aineita. Irrota tietokone virtalähteestä ennen puhdistusta.

Mitä tehdä yhteysongelman sattuessa?

Tarkista Ethernet-kaapeli, varmista että se on kunnolla kytketty. Tarkista ajurit Laitehallinnassa. Testaa korttia toisessa PCI-paikassa, jos mahdollista.

Mistä löydän täydellisen käyttöohjeen?

Käyttöohje on ladattavissa ilmaiseksi PDF-muodossa sivustolta notice-facile.com mallille Konig CMPNWCARD12.

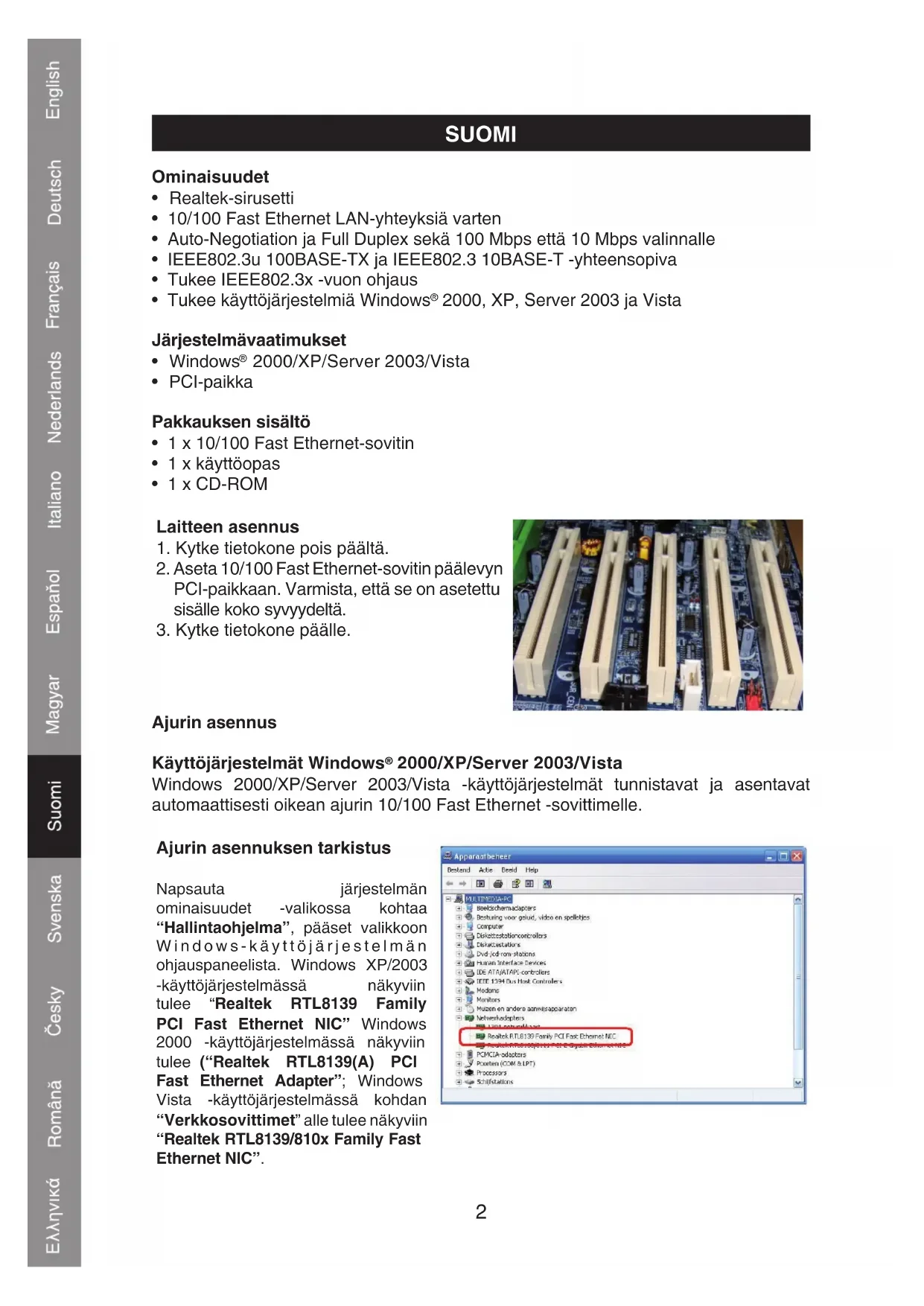

KÄYTTÖOHJE CMPNWCARD12 KONIG

• Realtek-sirusetti
  • 10/100 Fast Ethernet LAN-yhteyksiä varten
• Auto-Negotiation ja Full Duplex sekä 100 Mbps että 10 Mbps valinnalle
• IEEE802.3u 100BASE-TX ja IEEE802.3 10BASE-T -yhteensopiva
  • Tukee IEEE802.3x -vuon ohjaus
• Tukee käyttöjärjestelmiä Windows® 2000, XP, Server 2003 ja Vista

Järjestelmävaatimukset

• Windows® 2000/XP/Server 2003/Vista
• PCI-paikka

Pakkauksen sisältö

• 1 x 10/100 Fast Ethernet-sovitin
• 1 x käyttöopas
- 1 x CD-ROM

Laitteen asennus

1. Kytke tietokone pois päältä.
2. Aseta 10/100 Fast Ethernet-sovitin päälevyn PCI-paikkaan. Varmista, että se on asetettu sisälle koko syvyydeltä.
3. Kytke tietokone päälle.

Käyttöjärjestelmät Windows® 2000/XP/Server 2003/Vista

Windows 2000/XP/Server 2003/Vista -käyttöjärjestelmät tunnistavat ja asentavat automaattisesti oikean ajurin 10/100 Fast Ethernet -sovittimelle.

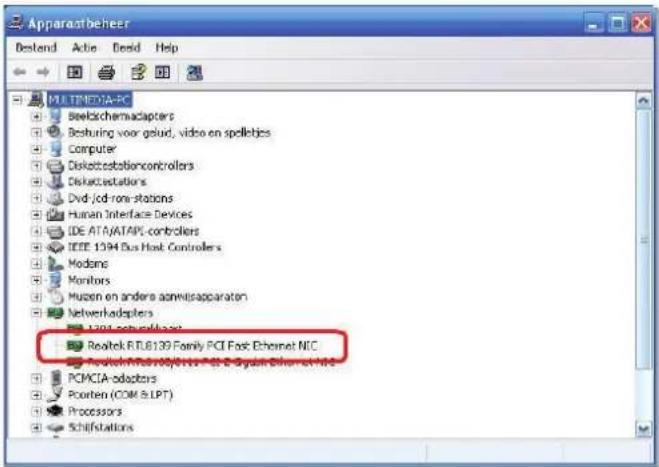

Ajurin asennuksen tarkistus

Napsauta järjestelmän ominaisuudet -valikossa kohtaa "Hallintaohjelma", pääset valikkoon Windows-käyttöjärjestelmän ohjauspaneelista. Windows XP/2003 -käyttöjärjestelmässä näkyviin tulee "Realtek RTL8139 Family PCI Fast Ethernet NIC" Windows 2000 -käyttöjärjestelmässä näkyviin tulee ("Realtek RTL8139(A) PCI Fast Ethernet Adapter"; Windows Vista -käyttöjärjestelmässä kohdan "Verkkosovittimet" alle tulee näkyviin "Realtek RTL8139/810x Family Fast Ethernet NIC".

Apparastbeheer Bestand Active Design Help MULTIMEDIA-PC Beelischemaclapters Benching voor gelud, video en spellesjes Computer Disketsstationcontrollers Diskacetations Dvd -lod-rom-stations Human Interface Devices IDE ATR/ATAIPL controllers IEEE 1394 Bus Host Controllers Modems Monitors Muzen en anders aanweisapparaten NetworkAdapters Realtek RTL8139 Family PCI Fast Ethernet NIC Realtek RTL8139 Family PCI Fast Ethernet NIC PCMCIA-odaptors Pointen (COM & LPT) Processors Schiffstations

Yhdenmukaisuusvakuutus

Me,

Nedis B.V.

De Tweeling 28

Sähköposti: [e-mail]

Vakuutamme, että:

Merkki: König Electronic

Malli: CMP-NWCARD12

Kuvaus: 10/100 Mbitin PCI LAN-kortti

Täyttää seuraavat standardit:

EMC EN 55022: 1998+A1:2000+A2:2003

EN 55024: 1998+A1:2001+A2:2003

EN 61000-3-2:2000

EN 61000-3-3:1995+A1:2001

Täyttää EU-direktiivien vaatimukset. 2004/108/EY

's-Hertogenbosch, 1. toukokuuta 2009

Mrs. J. Gilad

Toimitusjohtaja

Turvallisuuteen liittyvät varoitukset:

Sähköiskuvaaran välttämiseksi tämän laitteen saa avata huollon yhteydessä VAIN valtuutettu teknikko. Kytke laite pois verkkovirrasta ja muista laitteista, jos ongelmia esiintyy. Ålä altista tuotetta vedelle tai kosteudelle.

Huolto:

Puhdista ainoastaan kuivalla kankaalla. Älä käytä liuottimia tai hioma-aineita.

Takuu:

Takuu ja vastuuvelvollisuus mitätöityy, jos tuote vaurioituu siihen tehtyjen muutoksien tai sen väärinkäytön takia.

Yleistä:

Muutoksia malliin ja teknisiin ominaisuuksiin voidaan tehdä ilmoituksetta.

Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä ta rekisteröityjä tuotemerkkejä ja niitä on käsiteltävä sellaisina.

Säilytä nämä ohjeet ja pakkaus tulevia käyttökertoja varten.

Huomio:

Tuote on varustettu tällä merkillä. Se merkitsee, ettei käytettyjä sähkö- tai elektronisia tuotteita saa hävittää kotitalousjätteen mukana. Kyseisille tuotteille on olemassa erillinen keräysjärjestelmä.
