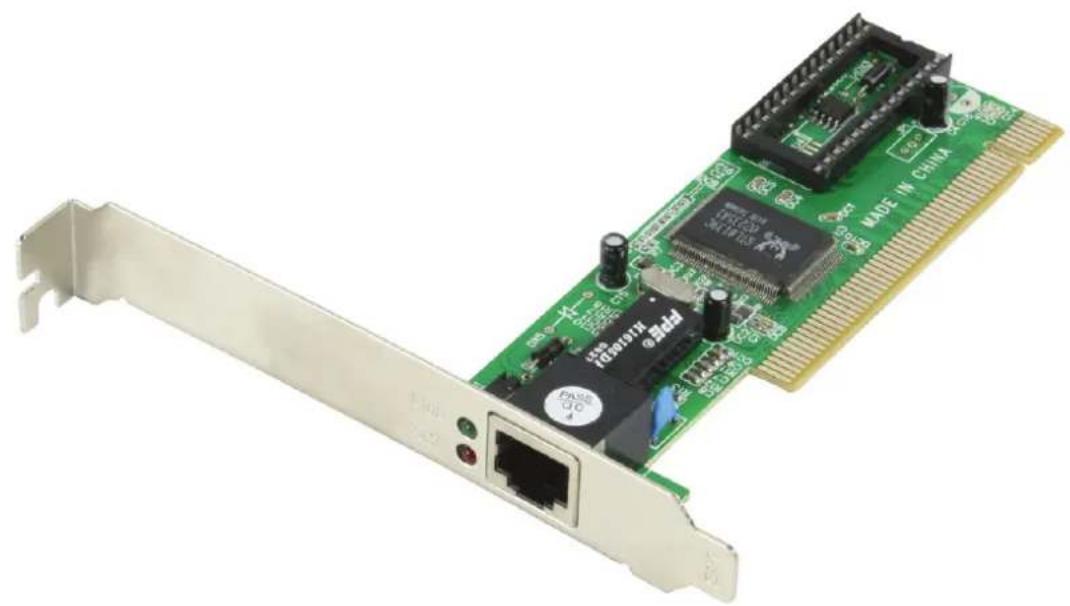

CMPNWCARD12 - Carte réseau / adaptateur KONIG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte réseau PCI 10/100 Fast Ethernet
Marque	König Electronic
Modèle	CMP-NWCARD12
Chipset	Realtek RTL8139
Interface	PCI
Débits supportés	10/100 Mbit/s (Fast Ethernet)
Négociation automatique	Oui, avec détection Full Duplex
Normes conformes	IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3x contrôle de flux
Systèmes d'exploitation supportés	Windows 2000, Windows XP, Windows Server 2003, Windows Vista
Configuration minimale	Emplacement PCI libre, système d'exploitation compatible
Connecteur réseau	RJ45 (prise Ethernet)
Alimentation	Alimentée par le bus PCI (3,3 V ou 5 V)
Dimensions (approx.)	120 × 70 × 20 mm (longueur × hauteur × épaisseur)
Poids (approx.)	50 g
Contenu de l'emballage	Carte réseau, manuel utilisateur, CD-ROM avec pilotes
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants ou produits abrasifs
Sécurité	Ne pas ouvrir l'appareil (risque de choc électrique) ; débrancher en cas de problème ; ne pas exposer à l'eau ou à l'humidité
Garantie et responsabilité	Aucune garantie en cas de modification non autorisée ou d'utilisation incorrecte
Recyclage	Ne pas jeter avec les déchets ménagers ; suivre les filières de collecte des déchets électroniques

FOIRE AUX QUESTIONS - CMPNWCARD12 KONIG

Comment installer la carte réseau CMPNWCARD12 ?

Éteignez l'ordinateur, ouvrez le boîtier, insérez la carte dans un emplacement PCI libre en appuyant fermement, puis refermez et rallumez. Windows détectera automatiquement le matériel et installera les pilotes.

Quels systèmes d'exploitation sont supportés ?

Windows 2000, Windows XP, Windows Server 2003 et Windows Vista sont supportés. Les pilotes sont fournis sur le CD-ROM.

La carte est-elle plug-and-play ?

Oui, après installation physique, le système d'exploitation détecte automatiquement la carte et installe le pilote approprié (Realtek RTL8139).

Que faire si mon ordinateur ne détecte pas la carte ?

Vérifiez que la carte est correctement enfoncée dans le slot PCI. Redémarrez l'ordinateur. Si le problème persiste, ouvrez le Gestionnaire de périphériques et recherchez les périphériques non reconnus sous 'Cartes réseau'.

Comment vérifier l'installation du pilote ?

Allez dans le Panneau de configuration > Système > Gestionnaire de périphériques. Développez 'Cartes réseau'. Vous devriez voir 'Realtek RTL8139 Family PCI Fast Ethernet NIC' (ou similaire) listé.

Quels sont les voyants de la carte ?

La carte dispose généralement de deux LEDs : une pour l'activité réseau (clignotante) et une pour la connexion (allumée fixe quand un câble est branché).

Puis-je utiliser cette carte avec un système d'exploitation plus récent comme Windows 10 ?

Le fabricant n'a pas prévu de pilotes pour Windows 10, mais le chipset Realtek RTL8139 peut être compatible avec les pilotes génériques de Windows 10 dans certains cas. Cependant, la compatibilité n'est pas garantie.

Comment nettoyer la carte réseau ?

Utilisez un chiffon sec et doux. N'utilisez jamais de solvants, de liquides ou de produits abrasifs. Débranchez l'ordinateur avant tout nettoyage.

Que faire en cas de problème de connexion ?

Vérifiez le câble Ethernet, assurez-vous qu'il est bien branché. Vérifiez les pilotes dans le Gestionnaire de périphériques. Testez la carte sur un autre slot PCI si possible.

Où trouver la notice complète ?

La notice est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com pour le modèle Konig CMPNWCARD12.

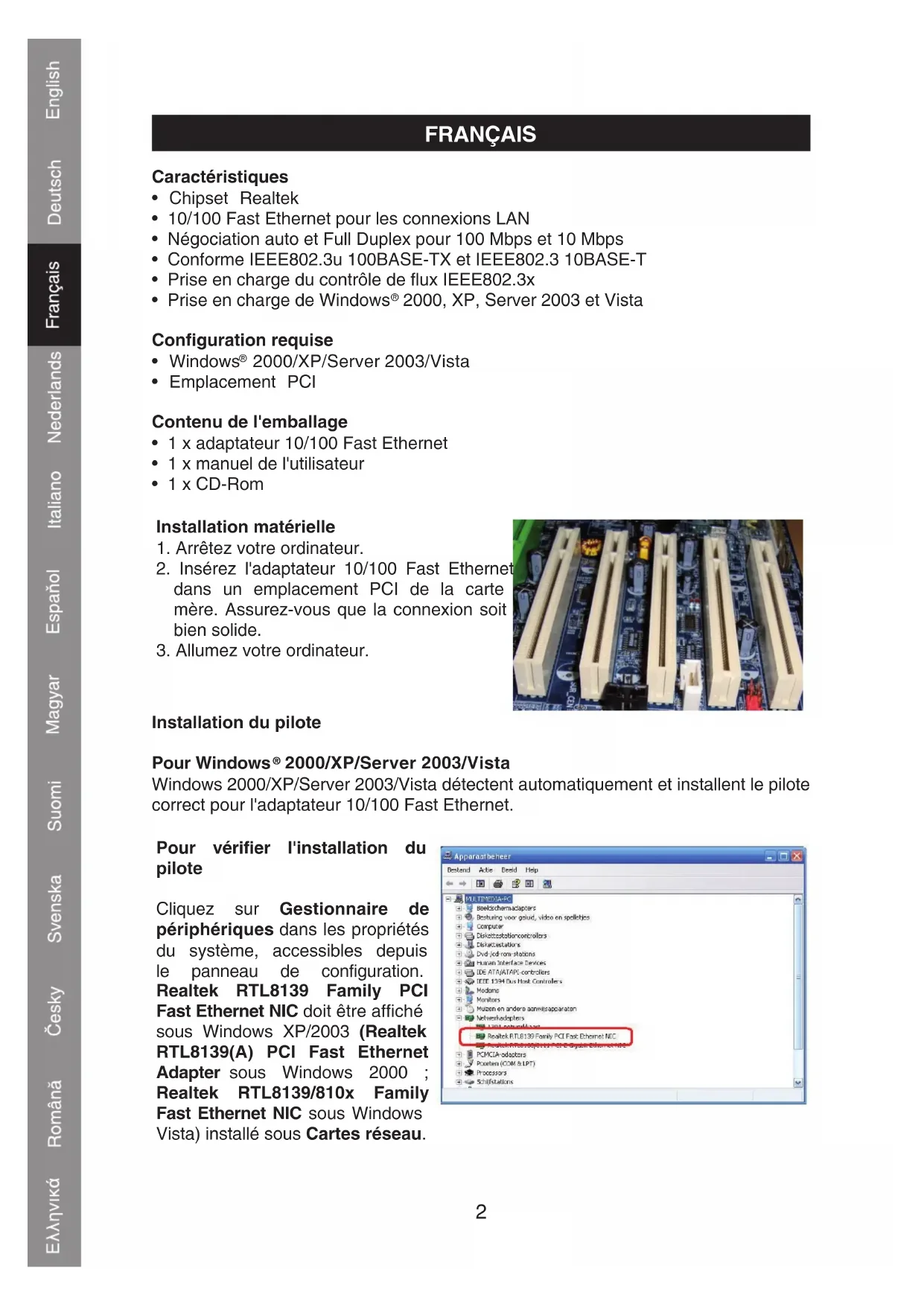

MODE D'EMPLOI CMPNWCARD12 KONIG

• Chipset Realtek
  • 10/100 Fast Ethernet pour les connexions LAN
• Négociation auto et Full Duplex pour 100 Mbps et 10 Mbps
• Conforme IEEE802.3u 100BASE-TX et IEEE802.3 10BASE-T
• Prise en charge du contrôle de flux IEEE802.3x
• Prise en charge de Windows® 2000, XP, Server 2003 et Vista

Configuration requise

• Windows® 2000/XP/Server 2003/Vista
• Emplacement PCI

Contenu de l'emballage

• 1 x adaptateur 10/100 Fast Ethernet
• 1 x manuel de l'utilisateur
- 1 x CD-Rom

Installation matérielle

1. Arrêtez votre ordinateur.
2. Insérez l'adaptateur 10/100 Fast Ethernet dans un emplacement PCI de la carte mère. Assurez-vous que la connexion soit bien solide.
3. Allumez votre ordinateur.

Installation du pilote

Pour Windows® 2000/XP/Server 2003/Vista

Windows 2000/XP/Server 2003/Vista détectent automatiquement et installent le pilote correct pour l'adaptateur 10/100 Fast Ethernet.

Pour vérifier l'installation du pilote

Cliquez sur Gestionnaire de périphériques dans les propriétés du système, accessibles depuis le panneau de configuration. Realtek RTL8139 Family PCI Fast Ethernet NIC doit être affiché sous Windows XP/2003 (Realtek RTL8139(A) PCI Fast Ethernet Adapter sous Windows 2000 ; Realtek RTL8139/810x Family Fast Ethernet NIC sous Windows Vista) installé sous Cartes réseau.

Apparaatbeheer Bestand Active Design Help MULTIMEDIA-PC Beelschermaclapters Besturing voor gelud, video en spelletjes Computer Diskicssstationcontrollers Diskarcstations DVD jod-rom-stations Human Interface Devices IDE ATR/ATAIPS controllers IEEE 1394 Bus Host Controllers Modems Monitors Munzen en andere asnetisapparaten Network-adapters Realtek RTL8139 Family PCI Fast Ethernet NIC Realtek RTL8139 Family PCI Fast Ethernet NIC PCIACIA-odaptors Pointen (COM & LPT) Processors Schifstations

Déclaration de conformité

Nous,

Nedis B.V.

De Tweeling 28

Déclarons que le produit :

Marque : König Electronic

Modèle : CMP-NWCARD12

Désignation : Carte PCI LAN 10/100 Mbit

est conforme aux normes suivantes :

EMC EN 55022 : 1998+A1:2000+A2:2003

EN 55024 : 1998+A1:2001+A2:2003

EN

61000-3-2:2000

EN

61000-3-3:1995+A1:2001

et qu'il est conforme aux prescriptions des Directives de l'Union Européenne 2004/108/CE

's-Hertogenbosch, 1er mai 2009

Mme. J. Gilad

Directrice des Achats

Consignes de sécurité :

Afin de réduire les risques de chocs électriques, ce produit ne doit être ouvert QUE par un technicien qualifié agréé en cas de réparation. Débranchez l'appareil du secteur et des autres équipements en cas de problème. N'exposez jamais l'appareil à l'eau ou à l'humidité.

Entretien :

Ne nettoyez l'appareil qu'avec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.

Garantie :

Aucune garantie ou responsabilité ne sera acceptée en cas de modifi de transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.

Généralités :

Le design et les caractéristiques techniques sont sujets à modification sans notification préalable.

Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnus comme telles dans ce document.

Conservez ce manuel et l'emballage pour toute référence future.

Attention :

Ce symbole figure sur l'appareil. Il signifie que les produits électriques et électroniques ne doivent pas être jetés avec les ordures ménagères. Le système de collecte est différent pour ce genre de produits.

Copyright ©

KÖNIG ELECTRONIC

CMP-NWCARD12

10/100 Mbit PCI LAN kaart
