CMPNWCARD12 - Síťová karta / adaptér KONIG - Bezplatný návod k obsluze

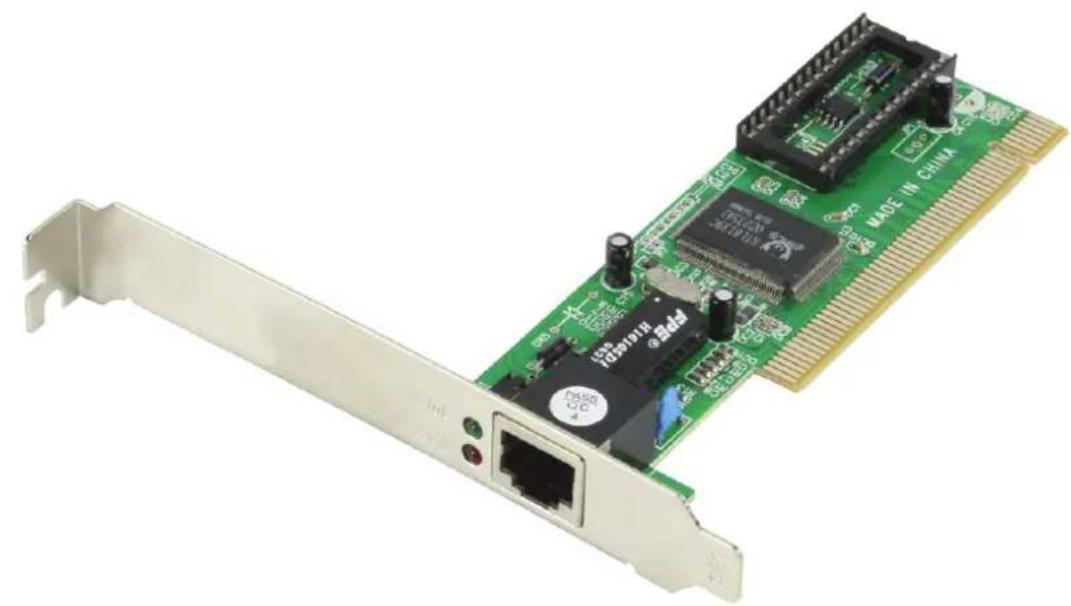

Typ produktu	PCI 10/100 Fast Ethernet síťová karta
Značka	König Electronic
Model	CMP-NWCARD12
Čipová sada	Realtek RTL8139
Rozhraní	PCI
Podporované rychlosti	10/100 Mbit/s (Fast Ethernet)
Automatické vyjednávání	Ano, s detekcí plného duplexu
Shodné normy	IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3x řízení toku
Podporované operační systémy	Windows 2000, Windows XP, Windows Server 2003, Windows Vista
Minimální konfigurace	Volný PCI slot, kompatibilní operační systém
Síťový konektor	RJ45 (Ethernetová zásuvka)
Napájení	Napájeno z PCI sběrnice (3,3 V nebo 5 V)
Rozměry (přibl.)	120 × 70 × 20 mm (délka × výška × tloušťka)
Hmotnost (přibl.)	50 g
Obsah balení	Síťová karta, uživatelská příručka, CD-ROM s ovladači
Údržba a čištění	Čistěte suchým hadříkem; nepoužívejte rozpouštědla nebo abrazivní prostředky
Bezpečnost	Neotvírejte zařízení (riziko úrazu elektrickým proudem); v případě problému odpojte; nevystavujte vodě nebo vlhkosti
Záruka a odpovědnost	Žádná záruka v případě neoprávněné úpravy nebo nesprávného použití
Recyklace	Nevyhazujte s domovním odpadem; dodržujte způsoby sběru elektronického odpadu

Často kladené otázky - CMPNWCARD12 KONIG

Jak nainstalovat síťovou kartu CMPNWCARD12?

Vypněte počítač, otevřete skříň, vložte kartu do volného PCI slotu a pevně ji zatlačte, poté zavřete a znovu zapněte. Systém Windows automaticky rozpozná hardware a nainstaluje ovladače.

Jaké operační systémy jsou podporovány?

Jsou podporovány Windows 2000, Windows XP, Windows Server 2003 a Windows Vista. Ovladače jsou dodávány na CD-ROM.

Je karta plug-and-play?

Ano, po fyzické instalaci operační systém automaticky rozpozná kartu a nainstaluje příslušný ovladač (Realtek RTL8139).

Co dělat, když počítač kartu nerozpozná?

Zkontrolujte, zda je karta správně zasunuta do PCI slotu. Restartujte počítač. Pokud problém přetrvává, otevřete Správce zařízení a vyhledejte nerozpoznaná zařízení v části 'Síťové karty'.

Jak zkontrolovat instalaci ovladače?

Přejděte do Ovládacích panelů > Systém > Správce zařízení. Rozbalte 'Síťové karty'. Měli byste vidět 'Realtek RTL8139 Family PCI Fast Ethernet NIC' (nebo podobné).

Jaké jsou indikátory na kartě?

Karta má obvykle dvě LED: jednu pro síťovou aktivitu (blikající) a jednu pro připojení (svítí trvale, když je připojen kabel).

Mohu tuto kartu použít s novějším operačním systémem jako Windows 10?

Výrobce neposkytl ovladače pro Windows 10, ale čipová sada Realtek RTL8139 může být v některých případech kompatibilní s obecnými ovladači Windows 10. Kompatibilita však není zaručena.

Jak vyčistit síťovou kartu?

Použijte suchý jemný hadřík. Nikdy nepoužívejte rozpouštědla, kapaliny nebo abrazivní prostředky. Před čištěním odpojte počítač.

Co dělat v případě problému s připojením?

Zkontrolujte ethernetový kabel, ujistěte se, že je správně připojen. Zkontrolujte ovladače ve Správci zařízení. Pokud je to možné, vyzkoušejte kartu v jiném PCI slotu.

Kde najít kompletní návod?

Návod je k dispozici ke stažení zdarma ve formátu PDF na webu notice-facile.com pro model Konig CMPNWCARD12.

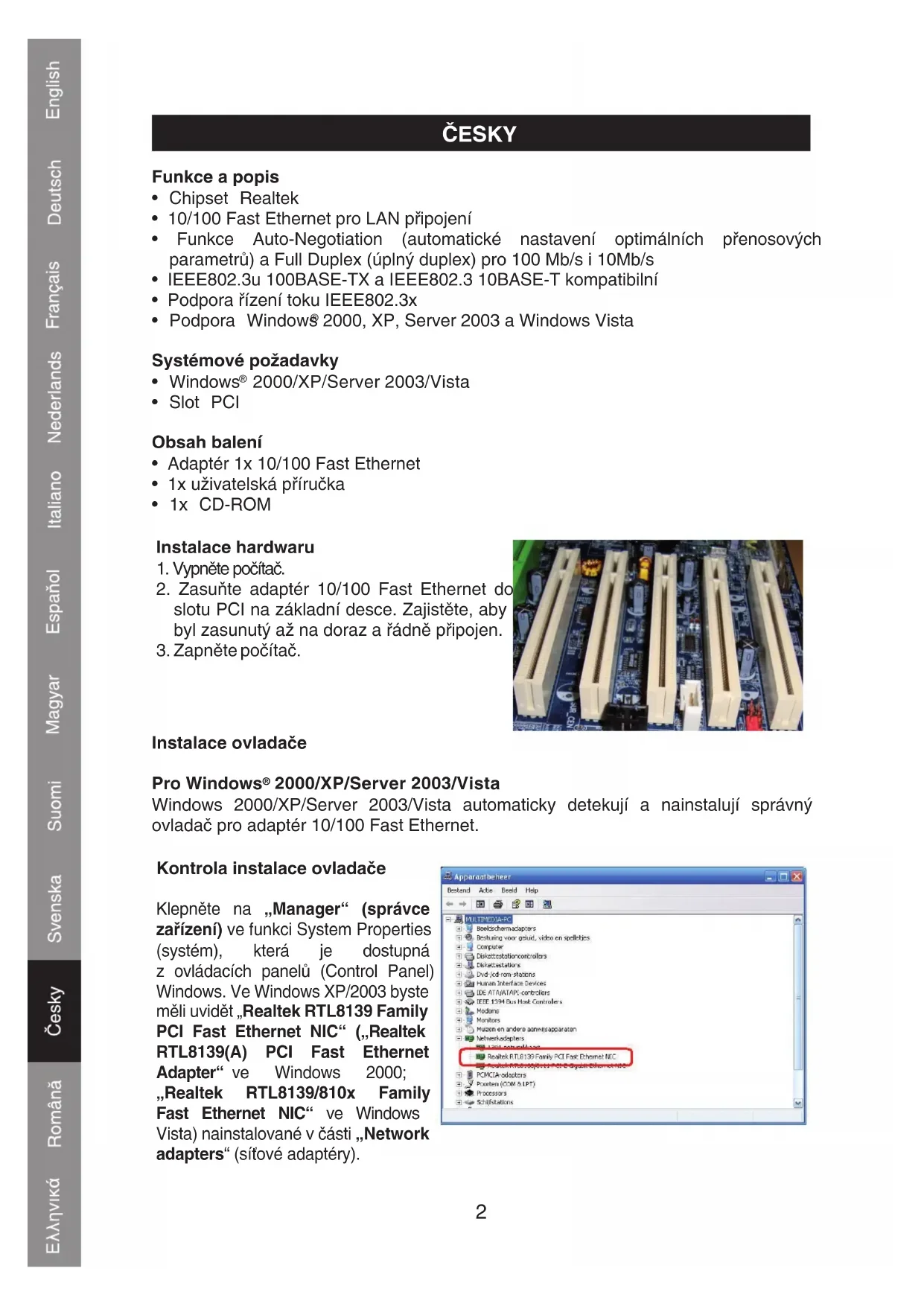

NÁVOD K OBSLUZE CMPNWCARD12 KONIG

• Chipset Realtek
  • 10/100 Fast Ethernet pro LAN připojení
• Funkce Auto-Negotiation (automatické nastavení optimálních prěnosových parametrů) a Full Duplex (úplný duplex) pro 100 Mb/s i 10Mb/s
• IEEE802.3u 100BASE-TX a IEEE802.3 10BASE-T kompatibilní
• Podpora řízení toku IEEE802.3x
• Podpora Windows® 2000, XP, Server 2003 a Windows Vista

Systémové požadavky

• Windows® 2000/XP/Server 2003/Vista
• Slot PCI

Obsah balení

• Adaptér 1x 10/100 Fast Ethernet
  • 1x uživatelská příručka
• 1x CD-ROM

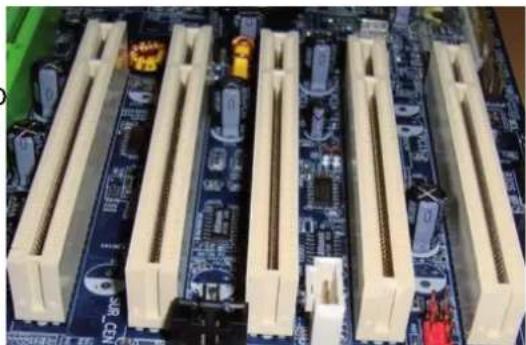

Instalace hardwaru

1. Vypněte počítač.
2. Zasuňte adaptér 10/100 Fast Ethernet do slotu PCI na základní desce. Zajistěte, aby byl zasunutý až na doraz a řádně připojen.
3. Zapněte počítač.

Windows 2000/XP/Server 2003/Vista automaticky detekují a nainstalují správný ovladač pro adaptér 10/100 Fast Ethernet.

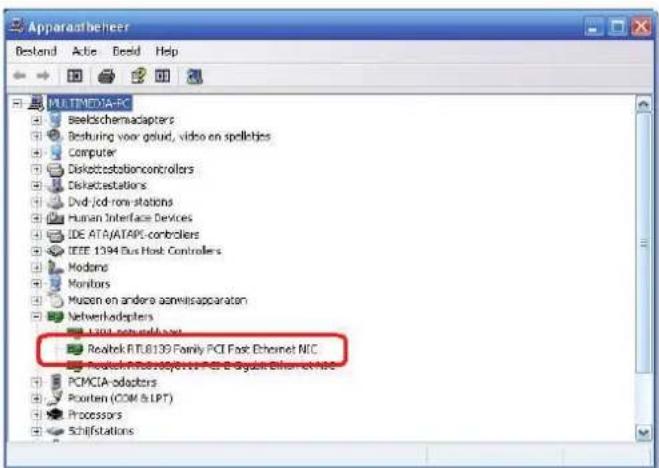

Kontrola instalace ovladače

Klepněte na „Manager“ (správce zařízení) ve funkci System Properties (systém), která je dostupná z ovládacích panelů (Control Panel) Windows. Ve Windows XP/2003 byste měli uvidět „Realtek RTL8139 Family PCI Fast Ethernet NIC“ („Realtek RTL8139(A) PCI Fast Ethernet Adapter“ ve Windows 2000; „Realtek RTL8139/810x Family Fast Ethernet NIC“ ve Windows Vista) nainstalované v části „Network adapters“ (sítové adapté).

Apparasatbeheer Bestand Active Beeld Help MULTIMEDIA-PC Beeldschemacapieters Besturing voor geluid, video en spellties Computer Disketcstationcontrollers Disketcstations DVD / iCD-row stations Human Interface Devices IDE ATA/ATA95-controllers IEEE 1394 Bus Host Controllers Modems Monitors Mucen en andere assemblapparaten Network-adopters Realtek RTL8139 Family PCI Fast Ethernet NIC Realtek RTL8139 Family PCI Fast Ethernet NIC PCMCIA-odaptors Porten (COM & LPT) Processors Schifstations

Prohlášení o shodě

Společnost

Nedis B.V.

De Tweeling 28

prohlašuje, že výrobek:

Značka: König Electronic

Model: CMP-NWCARD12

Popis: PCI LAN karta 10/100 Mb

splňuje následující normy:

Elektromagnetická kompatibilita (EMC)

EN 55022:1998+A1:2000+A2:2003

EN 55024:1998+A1:2001+A2:2003

EN 61000-3-2:2000

EN 61000-3-3:1995+A1:2001

a je v souladu s požadavky směrnic Evropské unie 2004/108/EC.

's-Hertogenbosch 1. května 2009

Paní J. Gilad

Ředitelka nákupního oddělení

Bezpečnostní opatření:

Aby nedošlo k úrazu elektrickým proudem, smí opravu tohoto zařízení provádět POUZE autorizovaný servisní technik. Pokud výrobek nepracuje správně, odpojte zařízení od sítě a od dalších zařízení, která mohou být s vaším zařízením propojena. Nevystavujte zařízení působení nadměrné vlhkosti nebo vody.

Údržba:

K čištění používejte pouze suchý hadřík. Nepoužívejte čisticí rozpouštědla ani materiály s brusným účinkem.

Záruka:

Jakékoli změny, modifikace nebo poškození zaříz zacházení ruší platnost záruční smlouvy a odpovědnost výrobce.

Obecná upozornění:

Design a technické údaje se mohou změnit bez předchozího upozornění.

Všechna loga a názvy výrobků jsou obchodní značky nebo registrované obchodní značky příslušných vlastníků a jsou chráněny příslušnými zákony.

Uschovejte tento návod a obal pro případné pozdější použití.

Upozornění:

'Tento výrobek je označen následujícím symbolem. To znamená, že po skončení životnosti je s výrobkem nutno zacházet jako s nebezpečným elektrickým a elektronickým odpadem a nelze jej vyhazovat do běžného domácího odpadu. Pro tento druh použitých výrobků existují zvláštní sběrné dvory.
