CMPWNPCI41 - Síťová karta / adaptér KONIG - Bezplatný návod k obsluze

Typ produktu	Bezdrátová síťová karta
Značka	KONIG
Model	CMPWNPCI41
Rozhraní	PCI
Wi-Fi standard	IEEE 802.11b/g/n
Frekvenční pásmo	2,4 GHz
Maximální rychlost	300 Mbps
Bezdrátové zabezpečení	WEP, WPA, WPA2
Antény	2 vnitřní antény
Rozměry (D x Š x V)	120 x 80 x 20 mm
Hmotnost	50 g
Napájení	Přes PCI sběrnici
Podporované operační systémy	Windows XP/Vista/7/8/10
Klíčové funkce	Konfigurační nástroj, Site Survey, Správa profilů, Statistiky, WPS (PIN a PBC)
LED indikátor	Ano, bliká při přenosu dat
Obsah balení	Síťová karta, instalační CD-ROM, rychlý průvodce
Údržba a čištění	Čistěte měkkým suchým hadříkem. Nepoužívejte abrazivní prostředky.
Bezpečnost	Neotvírejte zařízení. Uchovávejte mimo dosah dětí.
Náhradní díly a opravitelnost	Žádné odnímatelné díly. Opravu provádějte pouze odborníkem.
Obecné informace	Design a specifikace se mohou změnit bez předchozího upozornění. Recyklujte podle směrnice WEEE.

Často kladené otázky - CMPWNPCI41 KONIG

Jak nainstalovat síťovou kartu CMPWNPCI41?

Vložte kartu do volného PCI slotu vašeho počítače. Zapněte počítač a vložte přiložené CD-ROM. Spusťte Instalační průvodce kliknutím na 'Instalace', pokud se okno nezobrazí automaticky. Postupujte podle pokynů na obrazovce. Pokud systém Windows detekuje nový hardware, klikněte na 'Storno' a použijte průvodce z CD.

Jak připojit kartu k Wi-Fi síti?

Po instalaci otevřete přiložený klientský nástroj. Přejděte na kartu Site Survey pro zobrazení dostupných sítí. Vyberte svou síť a klikněte na 'Připojit'. V případě potřeby zadejte bezpečnostní klíč (WEP/WPA/WPA2).

Co dělat, když se instalační CD-ROM nespustí?

Otevřete jednotku CD, dvakrát klikněte na ikonu 'Installation' nebo 'Setup.exe' ve složce CD. Pokud problém přetrvává, zkontrolujte, zda jednotka funguje a zda není CD poškozeno. Ovladače si také můžete stáhnout z webu výrobce.

Jak používat funkci WPS?

V nástroji přejděte na kartu Nastavení WPS. Dvě metody: PIN : zadejte zobrazený PIN kód a potvrďte; PBC : stiskněte tlačítko PBC na routeru a poté klikněte na 'PBC' v nástroji. Připojení se naváže automaticky.

Co znamená LED kontrolka?

LED kontrolka na kartě bliká při přenosu dat. Pokud nesvítí, zkontrolujte, zda je karta správně nainstalována a zda je ovladač aktivní.

Jak změnit bezpečnostní nastavení profilu?

Na kartě Správa profilů vyberte profil a klikněte na 'Upravit'. Můžete změnit typ autentizace (WEP, WPA, WPA2) a bezpečnostní klíč. Potvrďte pro uložení.

Mohu tuto kartu používat pod Linuxem?

Manuál zmiňuje pouze Windows. Pod Linuxem může být chipset podporován generickými ovladači, ale funkčnost není zaručena. Ověřte kompatibilitu u linuxové komunity.

Jak resetovat kartu na tovární nastavení?

Neexistuje žádné tlačítko reset. Můžete smazat všechny profily v nástroji (karta Správa profilů) a přeinstalovat ovladač z CD, aby se vrátil do původního stavu.

Co je Site Survey?

Site Survey je funkce nástroje, která skenuje Wi-Fi sítě v dosahu. Zobrazuje název (SSID), sílu signálu, typ zabezpečení atd. Zde vyberete síť, ke které se chcete připojit.

Jak udržovat síťovou kartu?

Před čištěním odpojte počítač. K otření karty použijte měkký suchý hadřík. Nepoužívejte rozpouštědla, alkohol ani abrazivní prostředky. Vyhněte se vlhkosti a extrémním teplotám.

NÁVOD K OBSLUZE CMPWNPCI41 KONIG

300 Mbps Bezdrátová sit'ová karta

Pří výměné dat bliká na predním panelu zařizení LED indikátó.

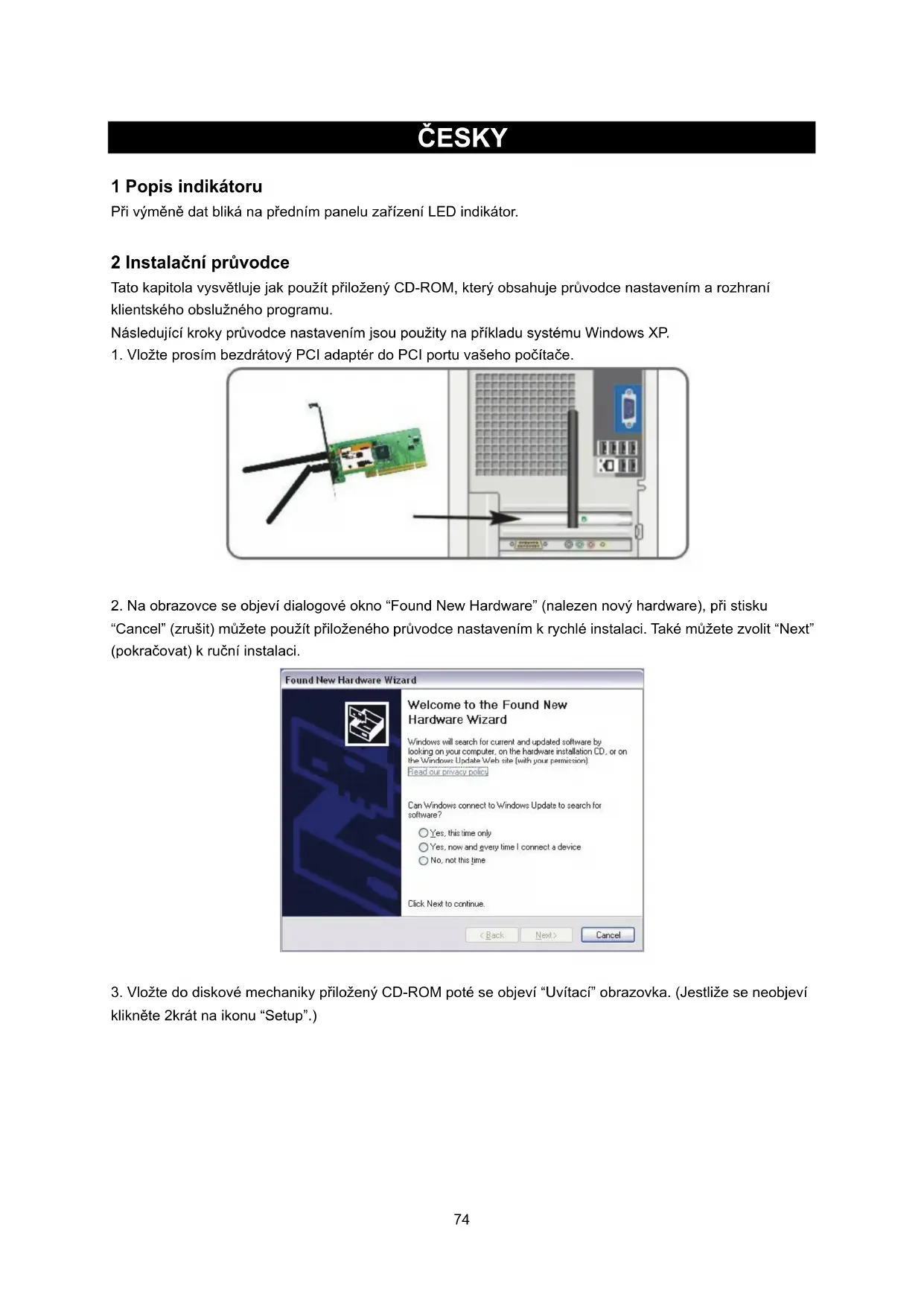

2 Instalačné průvodce

Tato kapitola vysvětluje jak použit prilozeny CD-ROM, který obsahuje průvodce nastavením a rozhraní clientského obslužného programu.

Následujíci kroky prüvodce nastavením jsou použity na prikladu systému Windows XP.

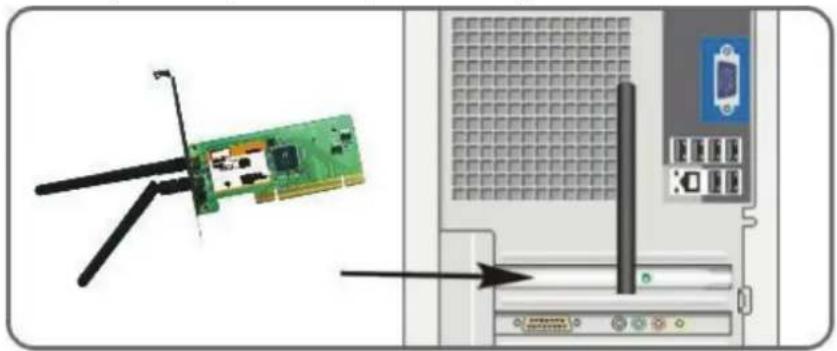

1. Vlozte prosim bezdrátovy PCI adapter do PCI portu vašeho počitace.

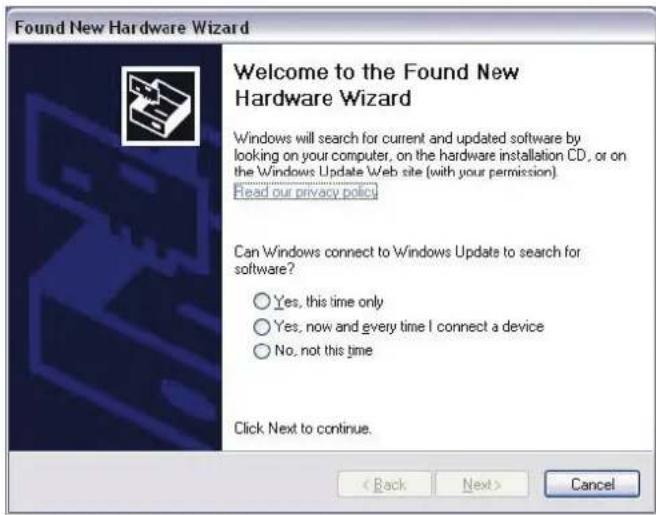

1. Na obrovce se objev dialogové okno "Found New Hardware" (nalezen novy hardware), pri stisku "Cancel" (zrušit) muzete použit prilozeneho pruvodce nastavením k rychlé instalaci. Také muzete zvolit "Next" (pokracovat) k ručni instalaci.

1. Vložte do diskové mechaniky prilozeny CD-ROM poté se objeví "Uvitaci" obrovka. (Jestliže se neobjeví klikněte 2krát na ikonu "Setup".)

2. Kliknete na "Enter".

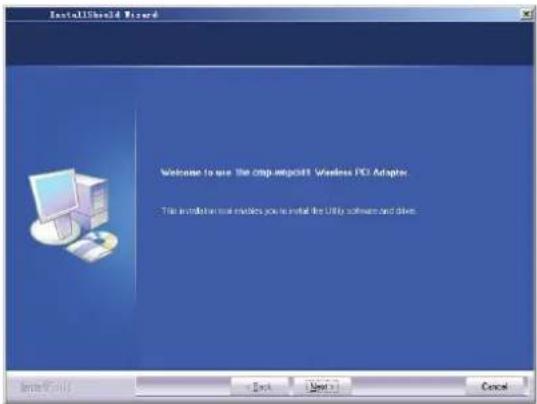

1. Klikněte na "Next" (pokracovat) k započeti instalace.

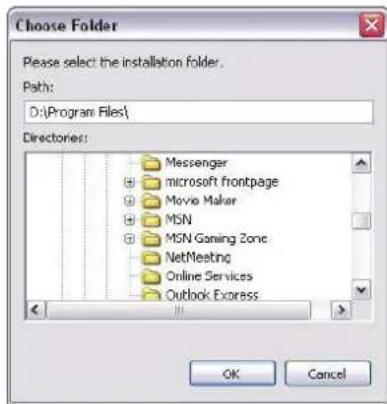

1. Klikněte na "Change..." ke změné cesty ke složce nebo kliknéte na "Next" (pokračovat).

1. V nasledujicim okne zvolte "OK" a "Next" (pokračovat).

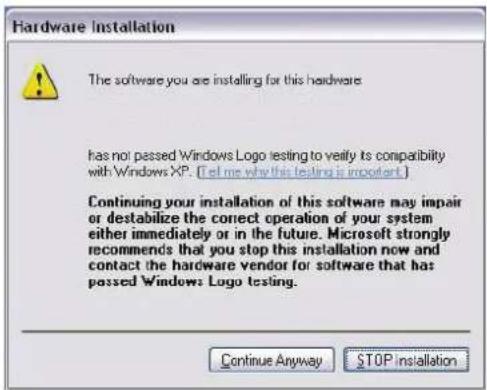

1. Bēhem instalace se muže objevt následujíci dialogové okno. Kliknéte na "Continue Anyway" (přestoPokračovat) kPokračováni instalace. Vašemu počitači nehrozi zádná bezpečnostnín hrozba.

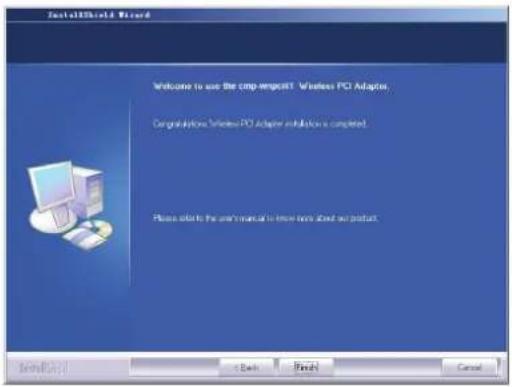

1. Kliknéte na "Finish" (ukončit) k ukončeni instalace.

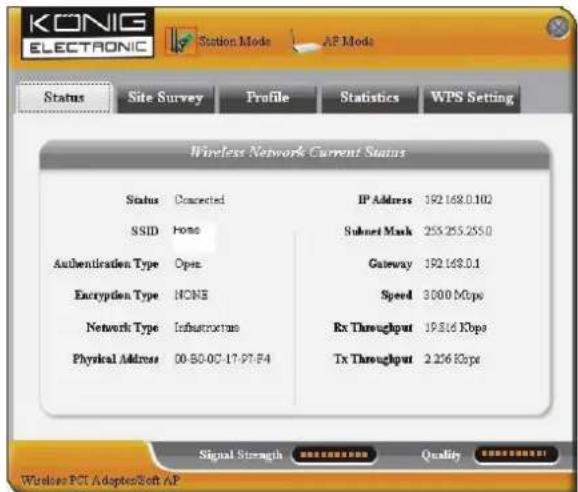

3.1 Stav

Po instalaci sio'tové karty muze byt pouzit konfiguračni obslužný program. V okné stavu site (Status) bude zobrazena informace o bezdratovém adaptéru, stavu bezdratové site včetné SSID, typu oprávněni, kódovány, IP adresy, podsiţe, mezisitové brány apod.

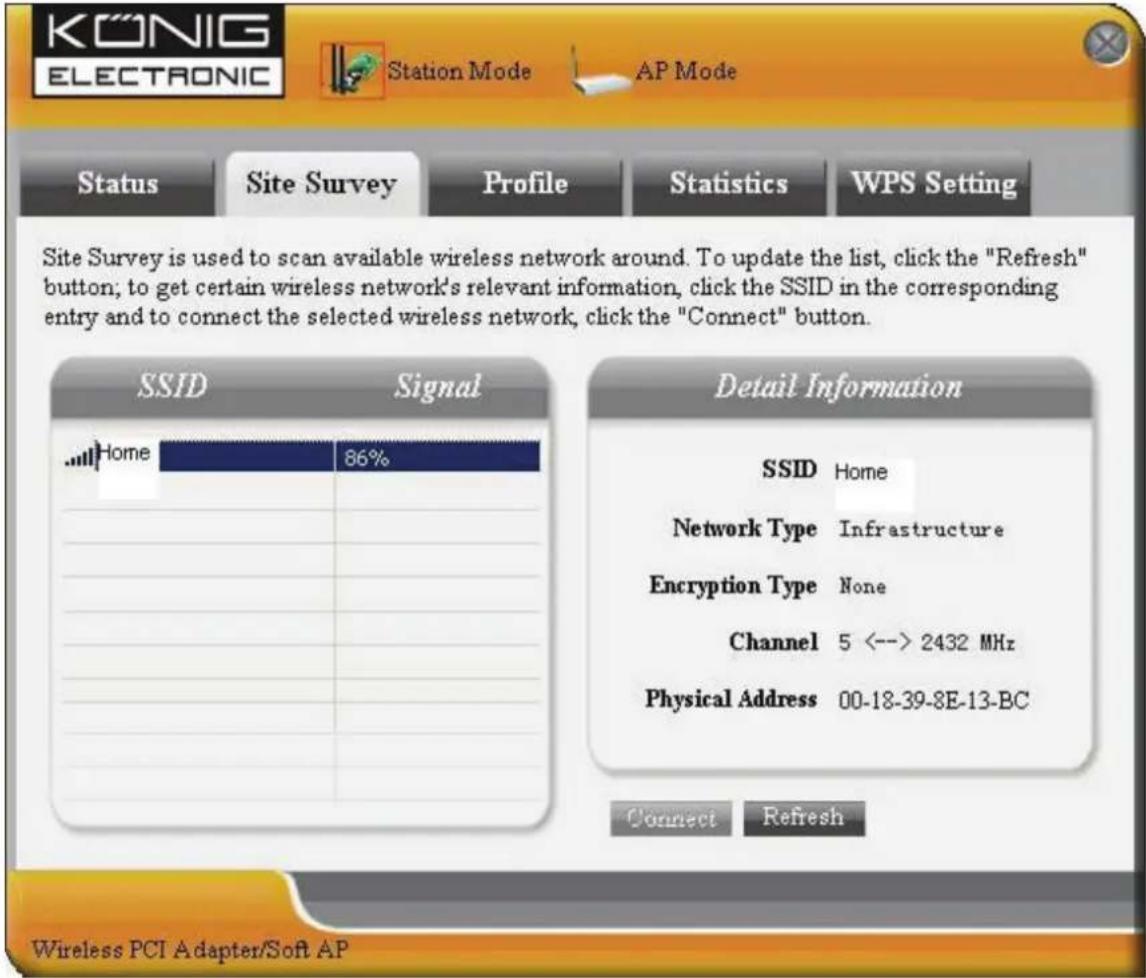

3.2 Pruzkum site

Pruzkum sítě (Site Survey) se používa ke zjišťováni dostupnych bezdrátovych sítí, zobrazení jejích intensity signálu a dalsich informaci, které jsou nezbytné pro pristup k požadované bezdrátové sítí.

Connect (připojení): Zvolte si jegnu sít zeseznamu a kliknéte na tlacitko pro připojení zařizení k vybrané siti.

Refresh (aktualizace): Dojde k opetovnému zjišovani bezdratové sîte.

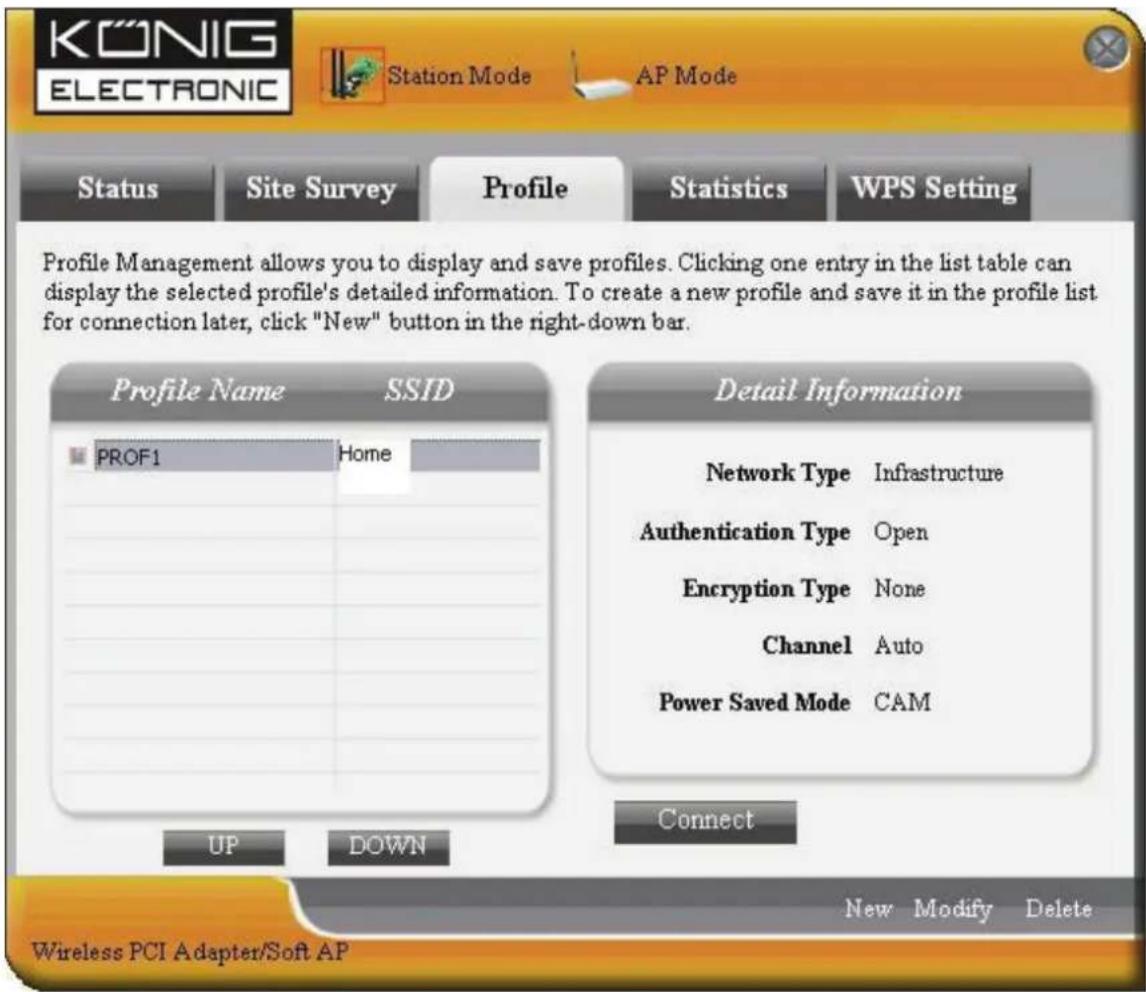

3.3 Správa sítí

V toto okne (Profile) docházi k uloženi obecnych parametru bezdrátové sîte u ruznych sit'ovych profilû k rychlému pripojení k požadované sîti.

UP/DOWN (nahoru/dolu): Slouží ke zmené pořadí položek na seznamu.

Connect (pripojeni):Dochazf k aktivaci Jednoho sit'oveho profilu.

New (novy): Dochází k vytrořeni nového profilu, konfiguraci stavu sítě a nastavení její bezpečnosti.

Modify (modifikace): Modifikuje existujici si'tovy profil.

Delete (vymazání): Vymazáva existujíci sǐrový profil.

(Site Status - stav sítě)

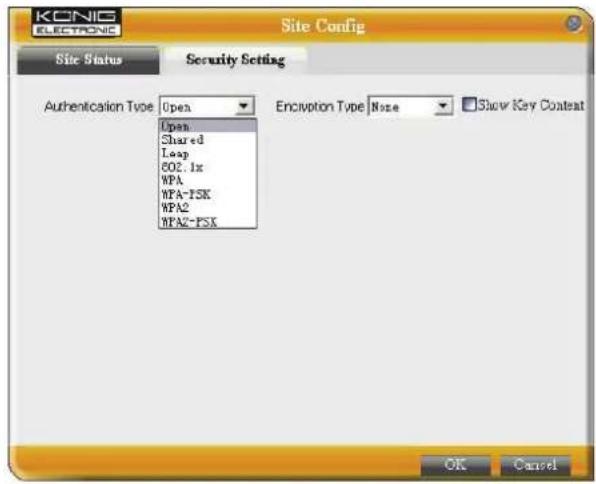

(Security Setting - nastavení zabezpečeni)

3.4 Statistika

Clear (obnoveni): Použijte toto tlačitko k obnově statistíky.

3.5 WPS nastavení

Toto nastaveni (WPS setting) je możné provestre pouze u zařizení, které WPS podporuje.

PIN: Vlozte pin kód a klikněte na "PIN" k automatickému prípojení bezdrátového adaptéru s mistrímí bezdrátovými zařizeními.

PBC: Klikněte na "PBC" k ukončení automaticité kontroly a pripojení mezi bezdrátovým adaptérem a dalším bezdrátovým zařizením.

Refresh (aktualizace): Slouží k aktualizaci pin kódu.

Rescan (opakované prohledávání): Dojde k opětovnému zjišťování mistnich bezdrátovych sítí, které podporuji WPS.

Disconnect (odpojení): Slouží k odpojení pripojené bezdrátové siteš.

Záruka:

Jakékoli změny, modifikace nebo poskození zařizení v dusledku nesprávného zacházení se zařizením rusi platnost záručné smlouvy.

Obecné upozorněni:

Design a specifikace vyrobku mohou byt zmeneny bez predchoziho upozorneni.

Vsechna loga a obchodni nazyv jsou registrované obchodni značky príslušnych vlastniku a jsou chráněny zákonom.

Pro budouci pouziti uschovejte tento navod a obal.

Upozornéni:

Tento výrobek je označen tímto symbolem. To znamné,Že se s vyrobkem musí zacházet jako s nebezpečnám elektrickým a elektronickým opadem a nelze jej po skončeniživotnosti vyhazovat s bežnám domácim opadem. Pro likvidaci těchto výrobkú existují zvlástné sběrná střediska.

ROMÁNA

Popis: 300 Mbps Bezdrátová sítová karta
