Producttype	Draadloze netwerkkaart
Merk	KONIG
Model	CMPWNPCI41
Interface	PCI
Wi-Fi-standaard	IEEE 802.11b/g/n
Frequentieband	2,4 GHz
Maximale snelheid	300 Mbps
Draadloze beveiliging	WEP, WPA, WPA2
Antennes	2 interne antennes
Afmetingen (L x B x H)	120 x 80 x 20 mm
Gewicht	50 g
Voeding	Via PCI-bus
Ondersteunde besturingssystemen	Windows XP/Vista/7/8/10
Belangrijkste functies	Configuratiehulpprogramma, Site Survey, Profielbeheer, Statistieken, WPS (PIN en PBC)
LED-indicator	Ja, knippert bij gegevensoverdracht
Inhoud van de verpakking	Netwerkkaart, installatie-cd-rom, snelle startgids
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Gebruik geen schurende middelen.
Veiligheid	Open het apparaat niet. Buiten bereik van kinderen houden.
Reserveonderdelen en repareerbaarheid	Geen verwijderbare onderdelen. Reparatie alleen door een professional.
Algemene informatie	Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Recycling volgens de WEEE-richtlijn.

Veelgestelde vragen - CMPWNPCI41 KONIG

Hoe installeer ik de netwerkkaart CMPWNPCI41?

Plaats de kaart in een vrije PCI-sleuf van uw computer. Zet de computer aan en plaats de meegeleverde cd-rom. Start de Installatiewizard door op 'Installatie' te klikken als het venster niet automatisch verschijnt. Volg de instructies op het scherm. Als Windows de nieuwe hardware detecteert, klik dan op 'Annuleren' om de cd-assistent te gebruiken.

Hoe verbind ik de kaart met een Wi-Fi-netwerk?

Na installatie opent u de meegeleverde client-utiliteit. Ga naar het tabblad Site Survey om de beschikbare netwerken te zien. Selecteer uw netwerk en klik op 'Verbinden'. Voer indien nodig de beveiligingssleutel in (WEP/WPA/WPA2).

Wat te doen als de installatie-cd-rom niet start?

Open de cd-romspeler, dubbelklik op het pictogram 'Installatie' of 'Setup.exe' in de map van de cd. Als het probleem aanhoudt, controleer dan of de speler werkt en of de cd niet beschadigd is. U kunt ook de stuurprogramma's downloaden van de website van de fabrikant.

Hoe gebruik ik de WPS-functie?

Ga in de utiliteit naar het tabblad WPS-instelling. Twee methoden: PIN: voer de weergegeven pincode in en bevestig; PBC: druk op de PBC-knop van uw router en klik vervolgens op 'PBC' in de utiliteit. De verbinding wordt automatisch tot stand gebracht.

Wat betekent de LED-indicator?

De LED-indicator op de kaart knippert bij gegevensoverdracht. Als hij uit is, controleer dan of de kaart correct is geïnstalleerd en of het stuurprogramma actief is.

Hoe wijzig ik de beveiligingsinstellingen van een profiel?

Ga naar het tabblad Profielbeheer, selecteer het profiel en klik op 'Wijzigen'. U kunt het authenticatietype (WEP, WPA, WPA2) en de beveiligingssleutel wijzigen. Bevestig om op te slaan.

Kan ik deze kaart onder Linux gebruiken?

De handleiding vermeldt alleen Windows. Onder Linux kan de chipset worden ondersteund door generieke stuurprogramma's, maar de functionaliteit is niet gegarandeerd. Raadpleeg de Linux-gemeenschap om de compatibiliteit te controleren.

Hoe reset ik de kaart naar de fabrieksinstellingen?

Er is geen resetknop. U kunt alle profielen verwijderen in de utiliteit (tabblad Profielbeheer) en het stuurprogramma via de cd opnieuw installeren om terug te keren naar de oorspronkelijke staat.

Wat is de Site Survey?

De Site Survey is een functie van de utiliteit die Wi-Fi-netwerken binnen bereik scant. Het toont de naam (SSID), signaalsterkte, beveiligingstype, enz. U selecteert daar het netwerk waarmee u verbinding wilt maken.

Hoe onderhoud ik de netwerkkaart?

Koppel de computer los voor elke reiniging. Gebruik een zachte, droge doek om de kaart af te vegen. Gebruik geen oplosmiddelen, alcohol of schurende middelen. Vermijd vocht en extreme temperaturen.

GEBRUIKSAANWIJZING CMPWNPCI41 KONIG

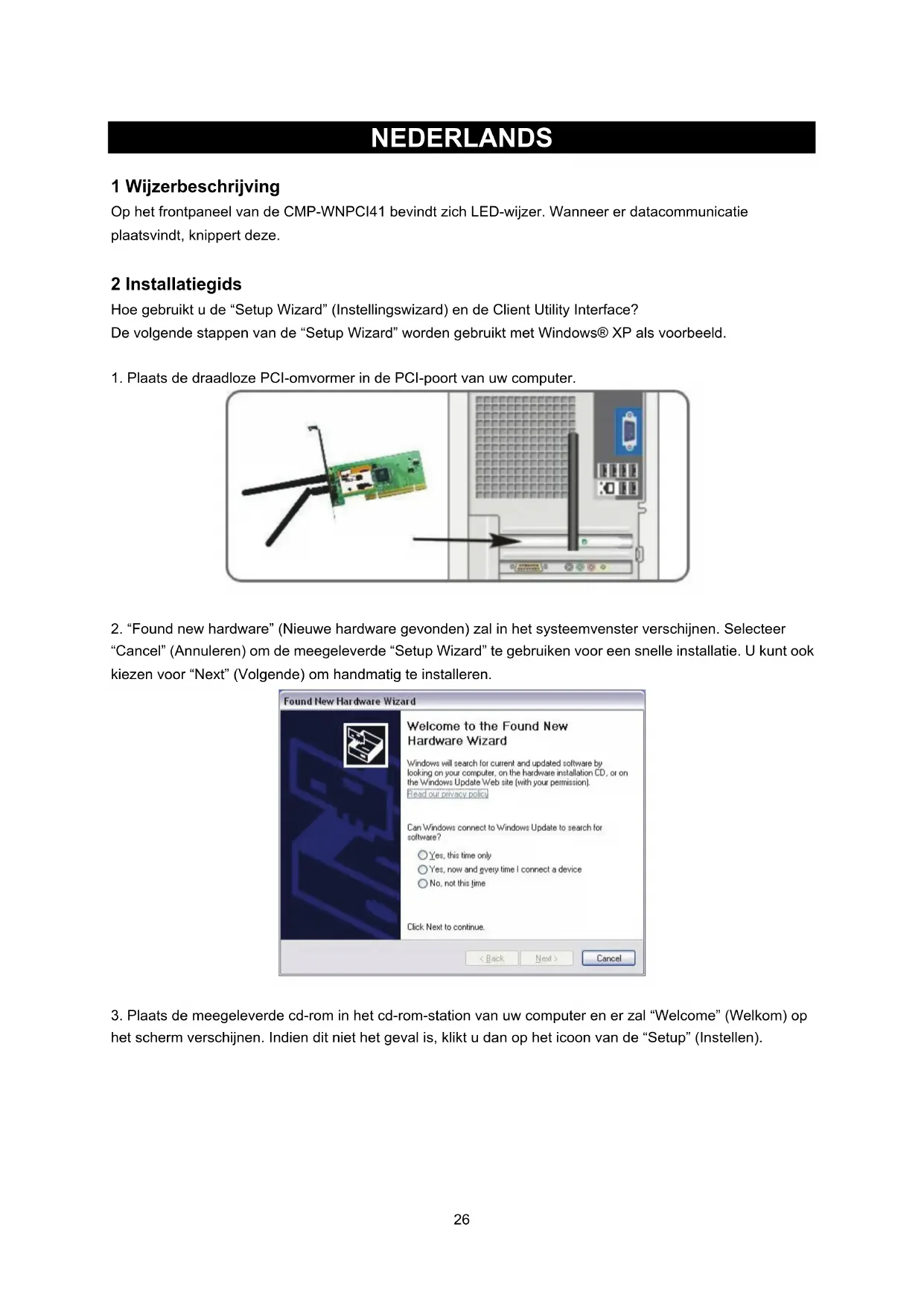

GEBRUIKSAANWIJZING (p. 26)

300 Mbps Draadloze netwerkkaart

1 Wijzerbeschrijving

Op het frontpaneel van de CMP-WNPCI41 bevindt zich LED-wijzer. Wanner er datacommunicatie plaatsvindt, knippert deze.

2 Installatiegids

Hoe gezebruikt u de "Setup Wizard" (Instellingswizard) en de Client Utility Interface?

De volgende stappen van de "Setup Wizard" worden gezruikt met Windows® XP als voorbeeld.

1. Plaats de draadloze PCI-omvormer in de PCI-poort van uw computer.

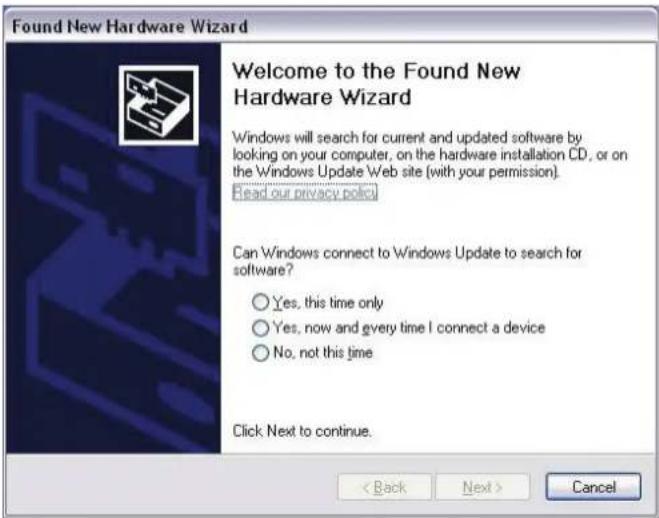

1. "Found new hardware" (Nieuwe hardware gezonden) zal in het systemdvenster verschijnen. Selecteer "Cancel" (Annuleren) om de meegeleverde "Setup Wizard" te gebruiken voor een snelle installment. U(Intkunt ook kiezen voor Next Volgende) om handmatig te installereren.

1. Plaats de meegeleverde cd-rom in het cd-rom-station van uw computer en er zal "Welcome" (Welkom) op het scherm verschijnen. Indien dit Niet het geval is, klicht u dan op het icoon van de "Setup" (Instellen).

2. Klik op "Enter".

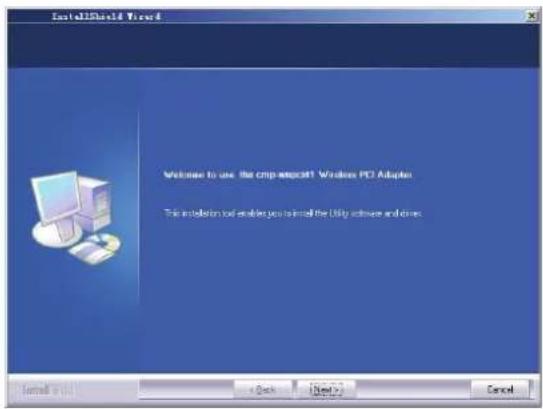

1. Klik op "Next" (Volgende) om het installereren te starten.

1. Klik op "Change..." (Verander....) Om het pad te selecteren of klik op "Next" (Volgende).

1. Selecteer "OK" en "Next" (Volgende) in het volgende venster.

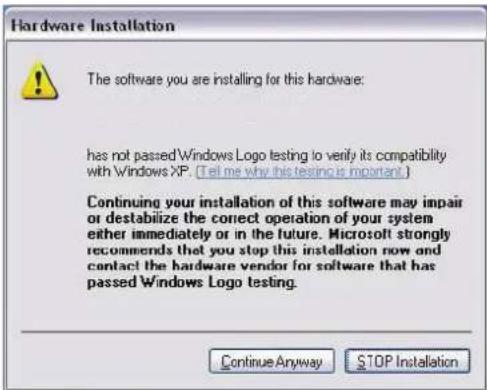

1. Tijdens de installment kan het volgende dialoogvenster verschijnen. Klik op de "Continue Anyway"-toets (toch doorgaan). Er vormt geen bedreiging voor de verilgheid van uw computer.

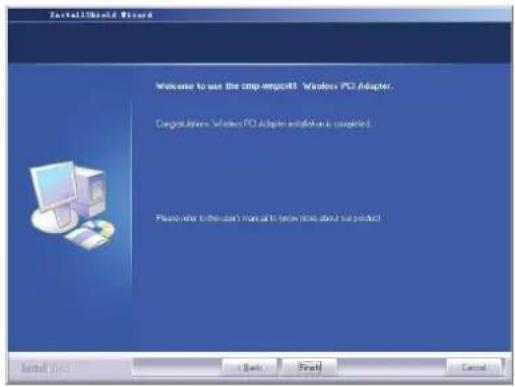

1. Klik "Finish" (Voltooien) om de installmentie te voltooien.

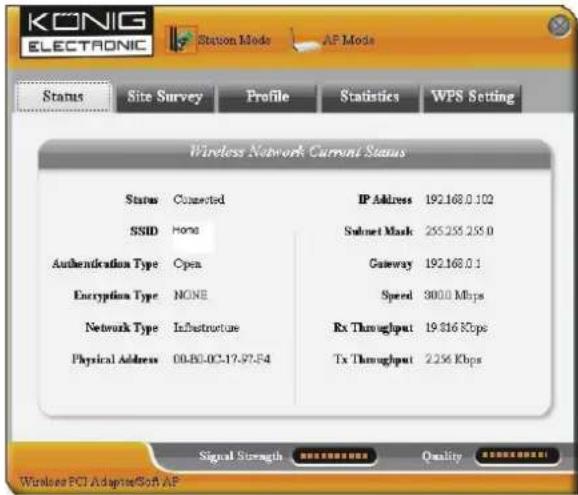

3.1 Status

Als de netwerkkaart geinstalleerd is, kan het configuratieschem benaderd worden. Het Statusvenster zal informatie over de draadloze omvormer weergegeven en de draadloze netwerkstatus zoals SSID, Authentication Type (Authentication-type), codering, IP-adres, Subnet, Gateway enz.

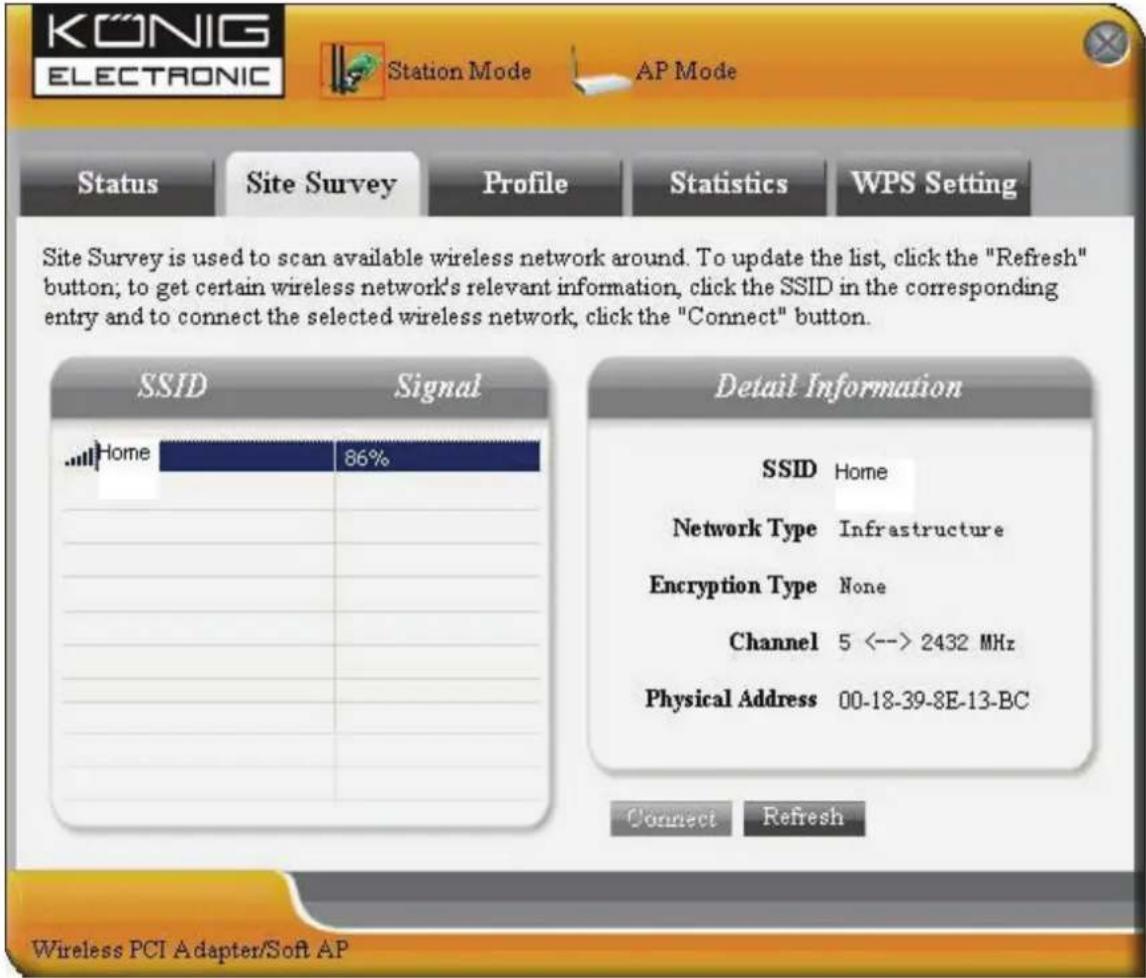

3.2 Site-onderzoek

Site Survey worden gebrukt om de beschikbare draadloze netwerken te scannen. Het geeft de signalsterkte weer en andere basisinformationie, over het benodigde draadloze netwerk.

Aansluiten: Selecteer een vermeling in het draadloze netwerk en klik op "Connect" om het apparaat te verbinden met het geselecteerde netwerk.

Vernieuwen: Refresh het vereiste draadloze netwerk.

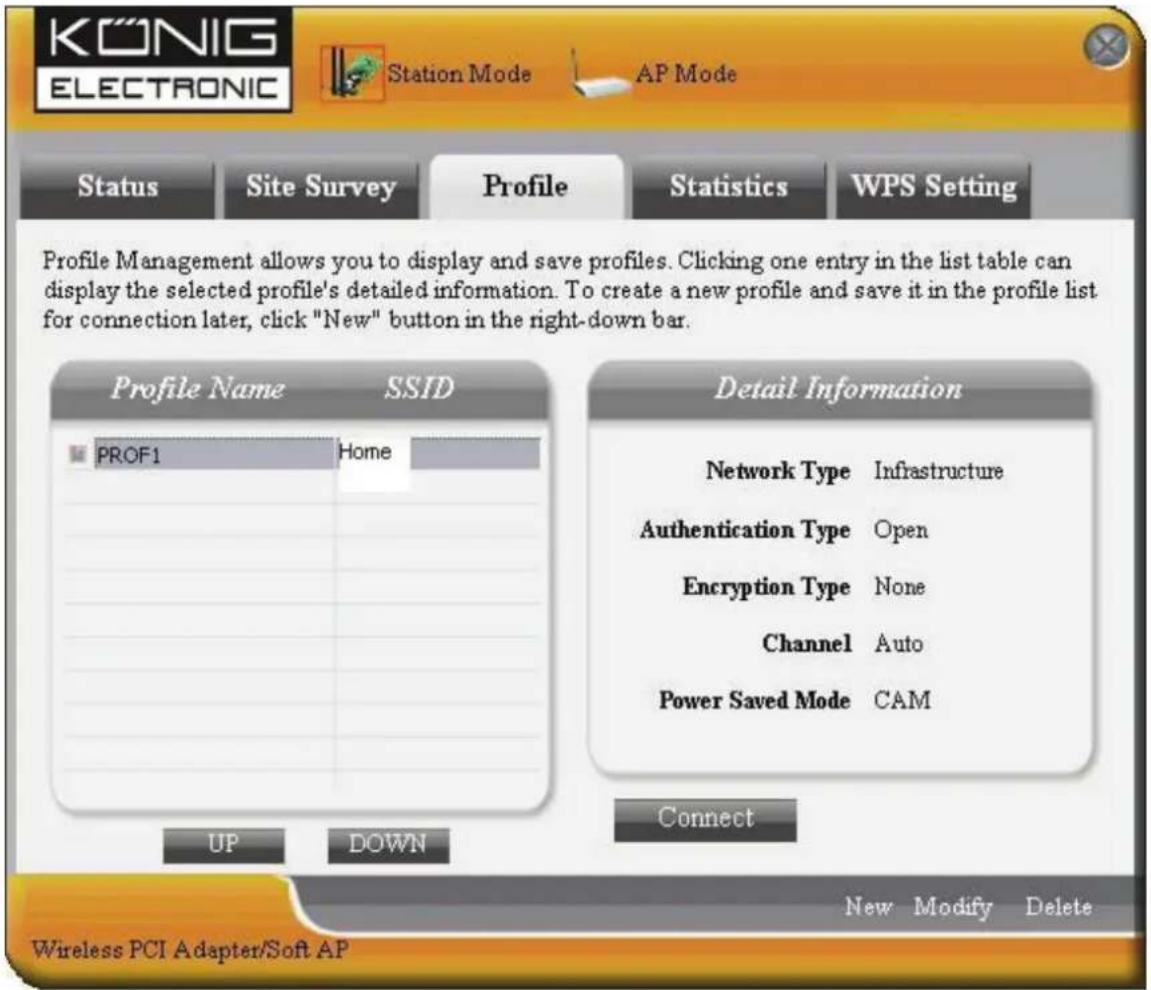

Dit venster bespaart de algemene draadloze parameters voor verschillende profielen die gebrukt worden om snel verbinding te make met het draadloze netwerk dat u nodig heeft.

"Up/Down" (Op/Neer): Om de volgorde van het profiel te wijzigen in de lijst.

"Connect" (Aanslitten): Om een profiel te activeren.

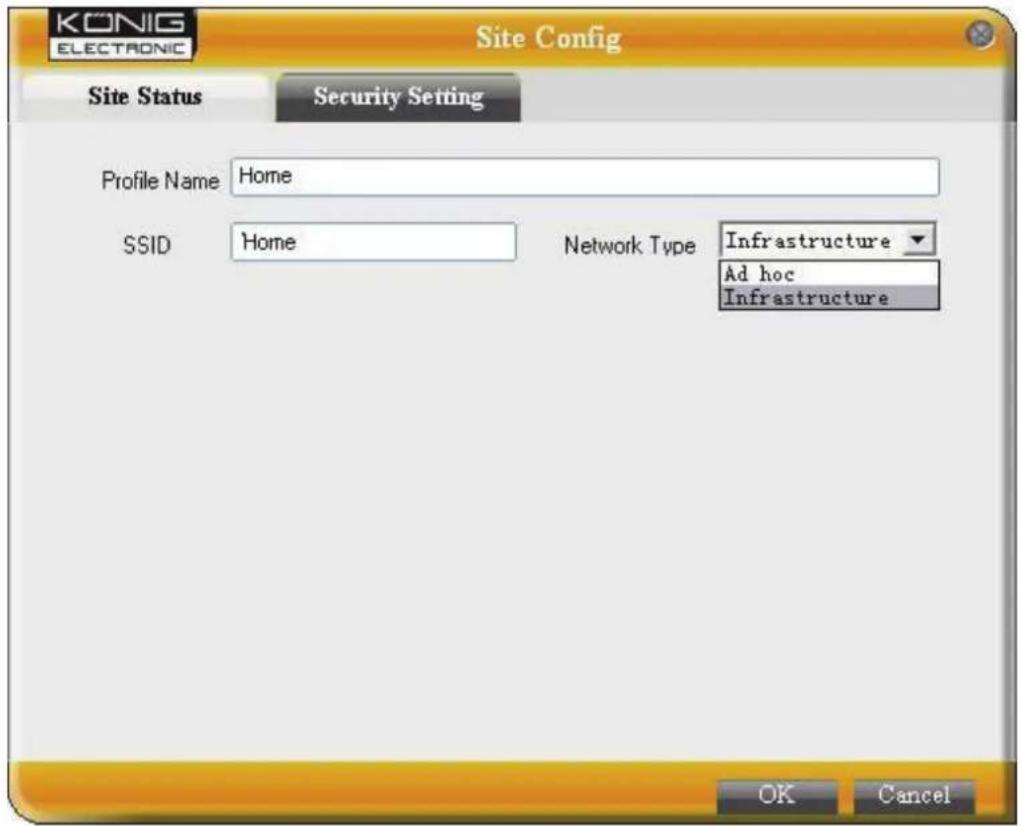

"New" (Nieuw): Om een新模式 profiel aan te make en de Site Status en de veiligheidsinstellungen te configureren.

"Modify" (Wijzigen): Om een bestaand profiel te wijzigen.

"Delete" (Verwijdersen): Om een bestand profiel te verwijdersen.

In dit scherm worden de datapakketten weergegeven. Inclusief successen en fouten.

"Clear" (Vrijgeven): Klik op deze toets om de statistieken te vernieuwen.

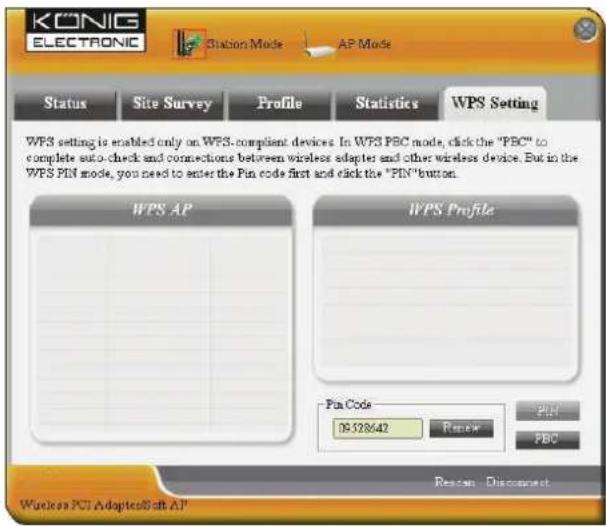

3.5 WPS-installing

WPS-installing wordt alleen ingeschakeld op WPS-compatible apparaten.

PIN: Voer de pincode in en klik op de "PIN" om de draadloze omvormer met de locale draadloze apparaten automatisch te verbinden.

PBC: Klik op de "PCB" om de auto-check en verbindingenussen de draadloze omvormer en een ander draadloos apparaat te voltooien.

"Renew" (Vernieuwen): Om de PIN-code bij te werken.

Rescan: Om de WPS-compatible locale draadloze netwerken opniew te scanner.

"Disconnect" (Ontkoppelen): Om het aangesloten draadloze network los te koppelen.

Garantie:

Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik van dit product, kan geen aansprakelijkheid worden geaccepteerd. Tevens verwalt daardoor de garantie.

Algemeen:

Wijziging van ontwerp en specificaties zonder Voorafgaande mededeling onder voorbehoud.

Alle logo's, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de respectievelijke eigenaren en worden hierbij als zodanig erkend.

Bewaar deze gebruiksaanwijzing voor latere raadpleging.

Let op:

Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte elektrische en elektronische producten Niet met het gewone huisafval verwijderd mogen worden. Voor dit soort producten zijn er speciale inzamelingspunten.
