MANUAL DE USUARIO CMPWNPCI41 KONIG

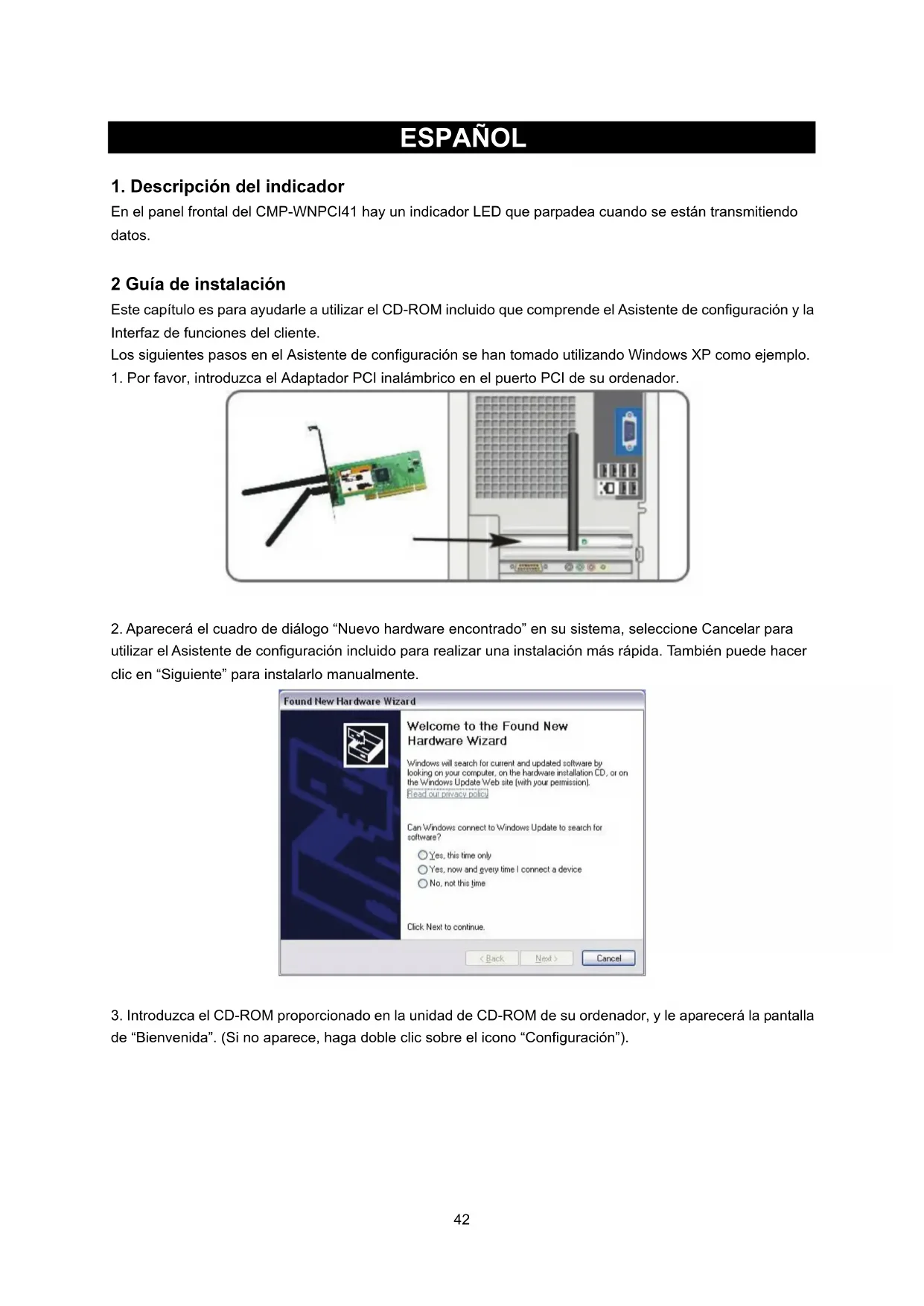

1. Descripción del indicador

En el panel frontal del CMP-WNPCI41 hay un indicador LED que parpadea cuando se están transmitiendo datos. 2 Guía de instalación Este capítulo es para ayudarle a utilizar el CD-ROM incluido que comprende el Asistente de configuración y la Interfaz de funciones del cliente. Los siguientes pasos en el Asistente de configuración se han tomado utilizando Windows XP como ejemplo.

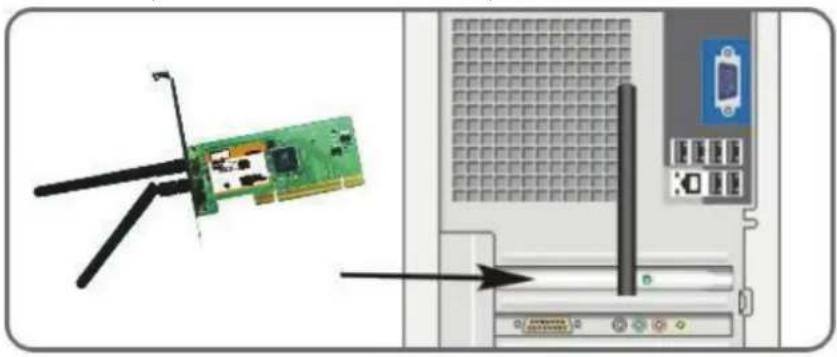

1. Por favor, introduzca el Adaptador PCI inalámbrico en el puerto PCI de su ordenador.

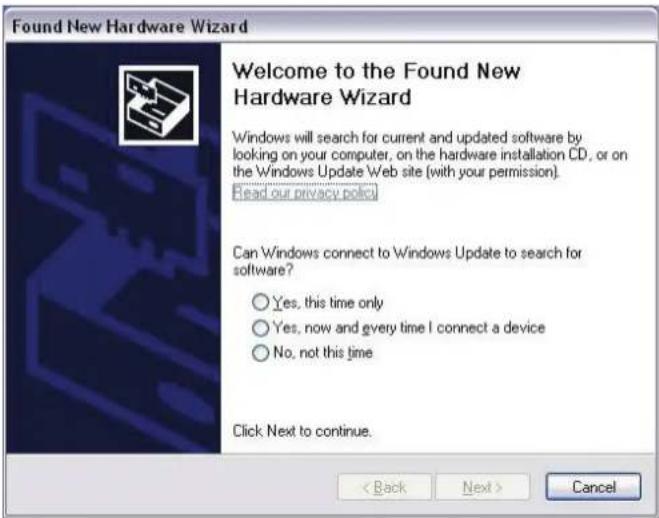

2. Aparecerá el cuadro de diálogo “Nuevo hardware encontrado” en su sistema, seleccione Cancelar para

utilizar el Asistente de configuración incluido para realizar una instalación más rápida. También puede hacer clic en “Siguiente” para instalarlo manualmente.

3. Introduzca el CD-ROM proporcionado en la unidad de CD-ROM de su ordenador, y le aparecerá la pantalla

de “Bienvenida”. (Si no aparece, haga doble clic sobre el icono “Configuración”).43

5. Haga clic en “Siguiente” para comenzar la instalación.

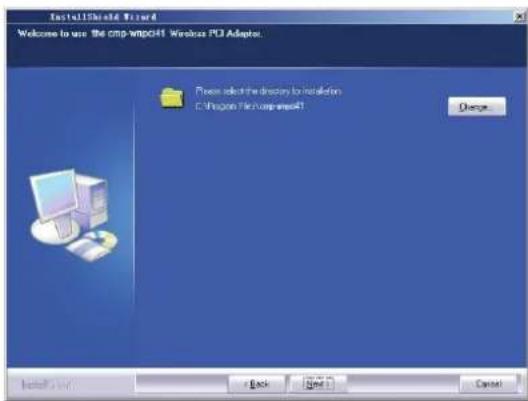

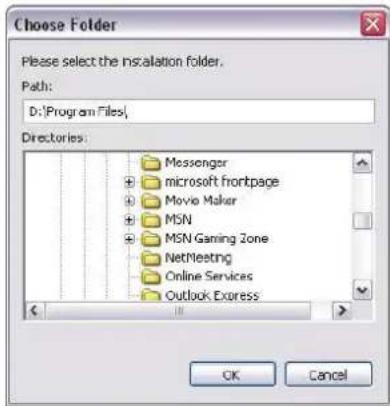

6. Haga clic en “Cambiar…” para seleccionar la ruta en el directorio, o haga clic en “Siguiente”.

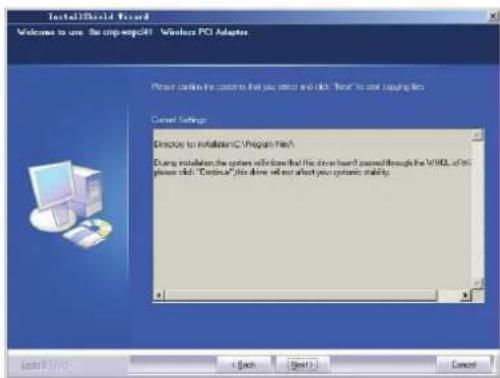

7. Seleccione “OK” y “Siguiente” en el siguiente enlace.44

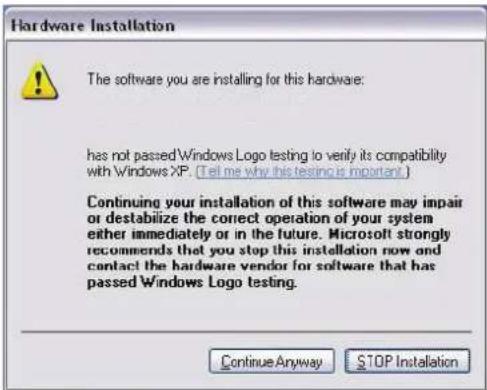

8. Durante la instalación, puede aparecer el siguiente diálogo. Haga clic en el botón “Continuar de todos

modos” para continuar. No supone ninguna amenaza de seguridad para su ordenador.

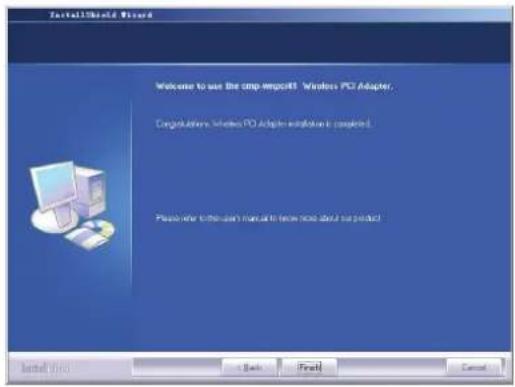

9. Haga clic en “Finalizar” para finalizar la instalación

Cuando se haya completado la instalación de la tarjeta de red, se podrá acceder a la función de configuración. La ventana de Estado de la Red mostrará información sobre el estado de adaptador inalámbrico y el estado de la red inalámbrica, incluyendo SSID; tipo de autentificación, tipo de codificación, dirección IP, subred, puerta de acceso, etc.45

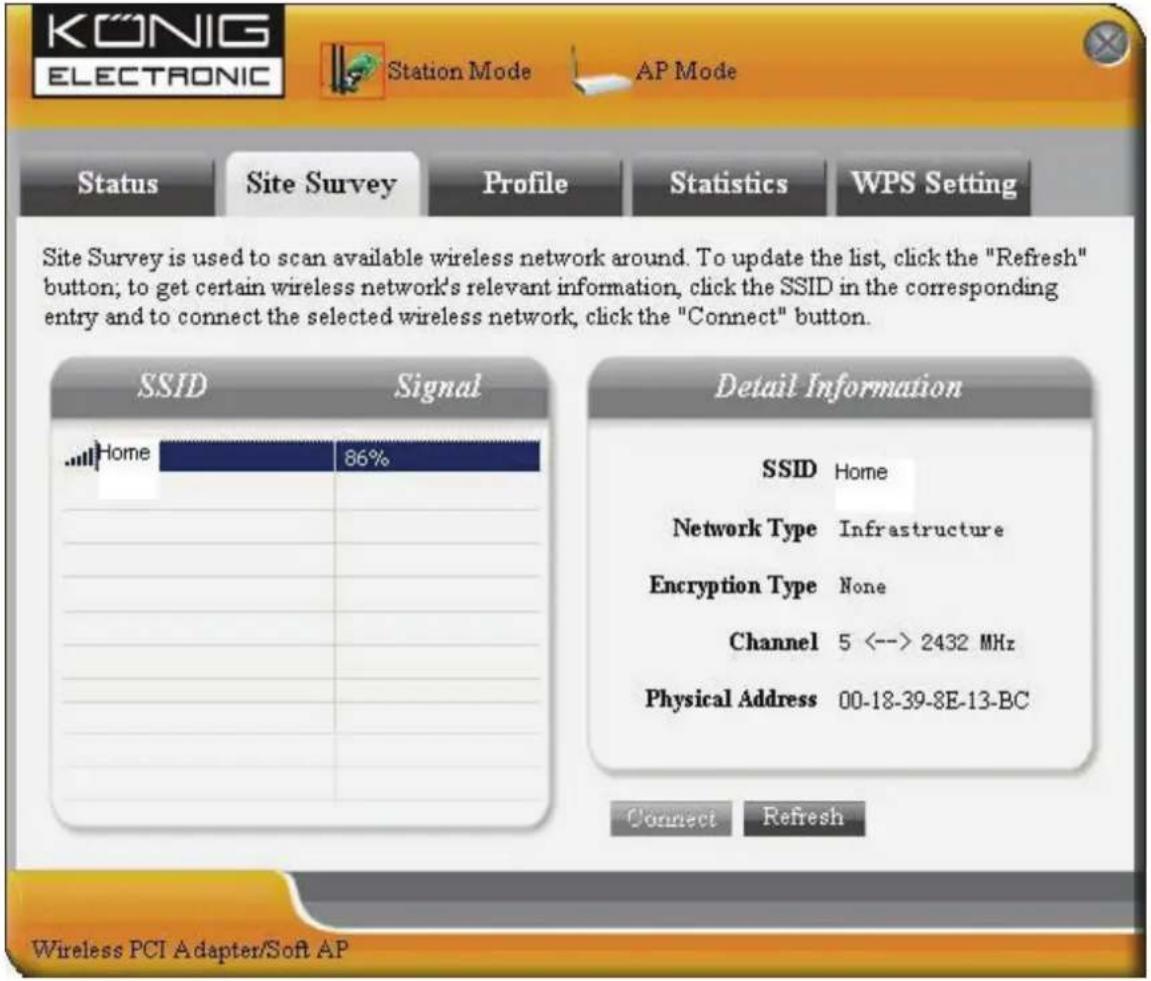

3.2 Análisis del sitio

El Análisis del sitio se utiliza para escanear las redes inalámbricas, mostrando la fortaleza de la señal de la red inalámbrica y otra información que le proporcionará la base para acceder a la red inalámbrica necesaria.

Conectar: Seleccione una entrada en la lista de la red inalámbrica y haga clic en el botón para conectar el dispositivo con la red seleccionada. Actualizar: Vuelve a buscar la red inalámbrica requerida.46

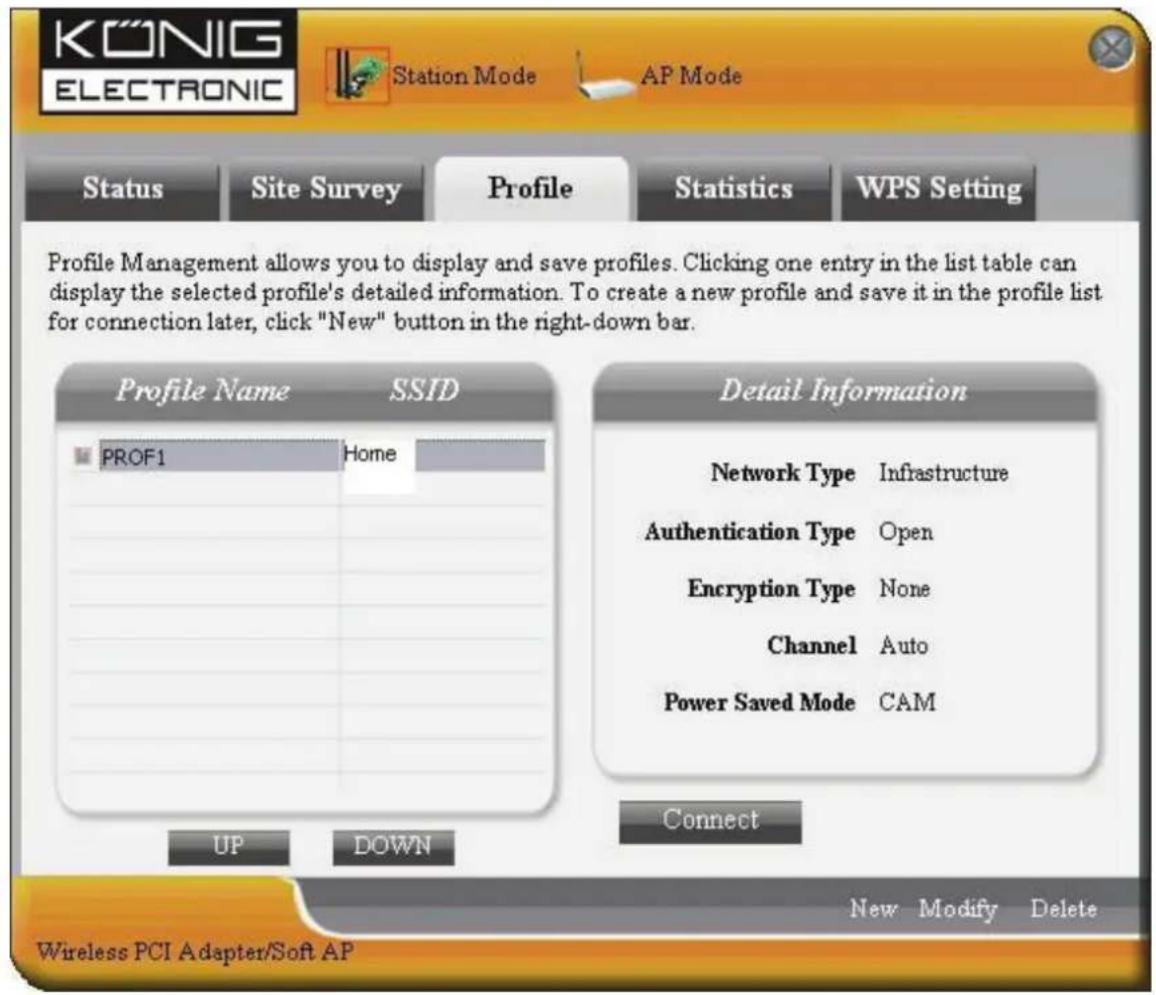

3.3 Gestión del perfil

Esta ventana guarda los parámetros inalámbricos generales para diferentes perfiles, lo que se utiliza para conectar con rapidez la red inalámbrica que necesita.

SUBIR/BAJAR: Para cambiar la secuencia del perfil en la lista. Conectar: Para activar un perfil. Nuevo: Para crear un Nuevo perfil y configurar el estado del sitio y la configuración de seguridad. Modificar: Para modificar un perfil existente. Borrar: Para borrar un perfil existente.47

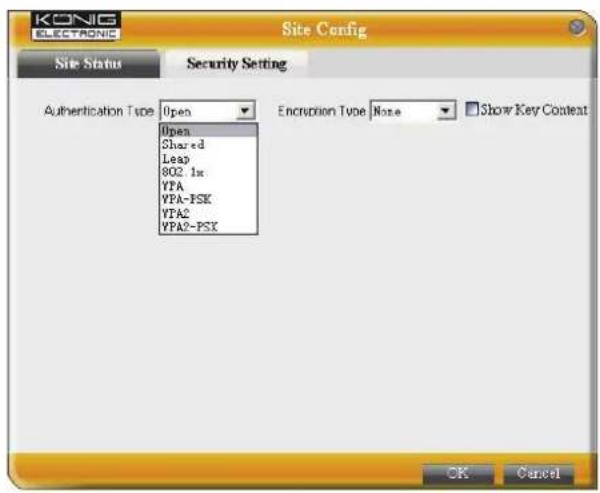

(Configuración de seguridad)48

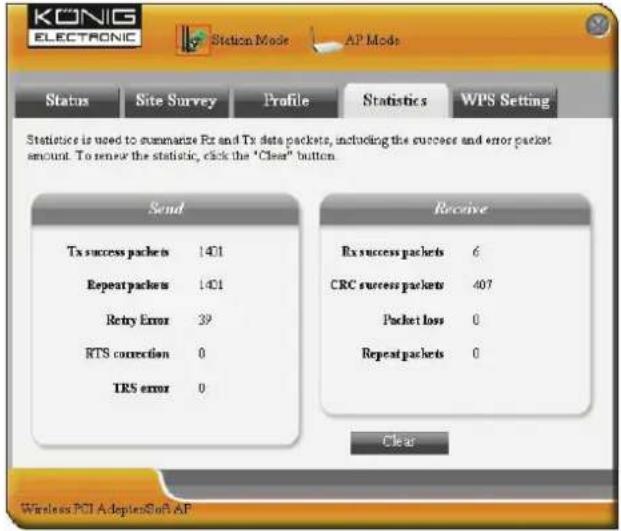

Las estadísticas se utilizan para resumir los paquetes de datos transmitidos y recibidos, incluyendo la cantidad de paquetes enviados/recibidos con éxito y los que han dado error.

Limpiar: Haga clic en este botón para actualizar las estadísticas.

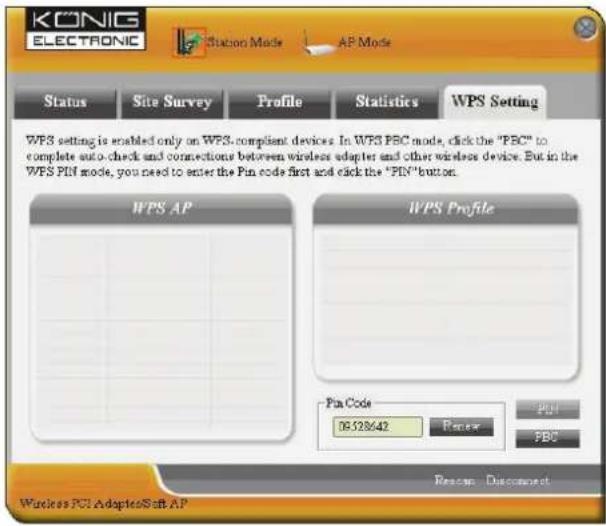

3.5 Configuración WPS

La configuración WPS es posible solamente en dispositivos compatibles con WPS.

PIN: Introduzca el código PIN y haga clic en “PIN” para conectar automáticamente el adaptador de red inalámbrica con los dispositivos inalámbricos locales. PBC: Haga clic en “PBC” para completar una revisión automática y las conexiones entre el adaptador inalámbrico y otro dispositivo inalámbrico. Actualizar: Para actualizar el código PIN. Volver a buscar: Para volver a escanear las redes inalámbricas locales WPS. Desconectar: Para desconectar la red inalámbrica.49 Garantía: No se aceptará ninguna garantía o responsabilidad derivada de cualquier cambio o modificaciones realizadas al producto o daños provocados por un uso incorrecto del producto. General: Las ilustraciones y las especificaciones podrán sufrir cambios sin previo aviso. Todas las marcas de logotipos y nombres de productos constituyen patentes o marcas registradas a nombre de sus titulares correspondientes, reconocidos como tal. Conserve este manual y el embalaje en caso de futura necesidad. Atención: Este producto está señalizado con este símbolo. Esto significa que los productos eléctricos y electrónicos usados no deberán mezclarse con los desechos domésticos generales. Existe un sistema de recogida individual para este tipo de productos.50 MAGYAR 300Mbps vezeték nélküli hálózati kártya 1 A LED ismertetése A CMP-WNPCI41 elülső paneljén egy villogó LED-es kijelző található, mely az adatkommunikáció során villog. 2 Telepítési útmutató Ez a fejezet a csomagban található, Telepítő Varázslót és a Felhasználói Felületet tartalmazó CD-ROM használatát ismerteti. A Telepítővarázsló használatát bemutató példában Windows XP operációs rendszert használunk.
