CMPWNPCI41 - Placă de rețea / adaptor KONIG - Manual de utilizare gratuit

Tip produs	Placă de rețea fără fir
Marcă	KONIG
Model	CMPWNPCI41
Interfață	PCI
Standard Wi-Fi	IEEE 802.11b/g/n
Bandă de frecvență	2,4 GHz
Debit maxim	300 Mbps
Securitate fără fir	WEP, WPA, WPA2
Antene	2 antene interne
Dimensiuni (L x l x H)	120 x 80 x 20 mm
Greutate	50 g
Alimentare	Prin magistrala PCI
Sisteme de operare suportate	Windows XP/Vista/7/8/10
Funcții cheie	Utilitar de configurare, Site Survey, Gestionare profiluri, Statistici, WPS (PIN și PBC)
Indicator LED	Da, clipește la transmiterea datelor
Conținutul ambalajului	Placă de rețea, CD-ROM de instalare, ghid de pornire rapidă
Întreținere și curățare	Curățați cu o cârpă moale și uscată. Nu utilizați produse abrazive.
Siguranță	Nu deschideți dispozitivul. Țineți departe de copii.
Piese de schimb și reparabilitate	Nicio piesă detașabilă. Repararea numai de către un profesionist.
Informații generale	Design și caracteristici supuse modificărilor fără notificare. Reciclare conform directivei DEEE.

Întrebări frecvente - CMPWNPCI41 KONIG

Cum se instalează placa de rețea CMPWNPCI41?

Introduceți placa într-un port PCI liber al computerului. Porniți computerul și introduceți CD-ROM-ul furnizat. Lansați Installation Wizard făcând clic pe 'Instalare' dacă fereastra nu se afișează automat. Urmați instrucțiunile de pe ecran. Dacă Windows detectează noul hardware, faceți clic pe 'Anulare' pentru a utiliza asistentul CD-ului.

Cum se conectează placa la o rețea Wi-Fi?

După instalare, deschideți utilitarul client furnizat. Accesați fila Site Survey pentru a vedea rețelele disponibile. Selectați rețeaua dvs. și faceți clic pe 'Conexiune'. Introduceți cheia de securitate dacă este necesar (WEP/WPA/WPA2).

Ce trebuie făcut dacă CD-ROM-ul de instalare nu pornește?

Deschideți unitatea CD, faceți dublu clic pe pictograma 'Instalare' sau 'Setup.exe' din folderul CD-ului. Dacă problema persistă, verificați dacă unitatea funcționează și CD-ul nu este deteriorat. De asemenea, puteți descărca driverele de pe site-ul producătorului.

Cum se utilizează funcția WPS?

În utilitar, accesați fila Configurare WPS. Două metode: PIN: introduceți codul PIN afișat și confirmați; PBC: apăsați butonul PBC al routerului dvs. apoi faceți clic pe 'PBC' în utilitar. Conexiunea se stabilește automat.

Ce semnifică indicatorul LED?

Indicatorul LED de pe placă clipește în timpul transmiterii datelor. Dacă este stins, verificați dacă placa este instalată corect și driverul este activ.

Cum se modifică setările de securitate ale unui profil?

În fila Gestionare Profil, selectați profilul și faceți clic pe 'Modificare'. Puteți schimba tipul de autentificare (WEP, WPA, WPA2) și cheia de securitate. Confirmați pentru a salva.

Pot utiliza această placă sub Linux?

Manualul menționează doar Windows. Sub Linux, chipsetul poate fi suportat de drivere generice, dar funcționalitatea nu este garantită. Consultați comunitatea Linux pentru a verifica compatibilitatea.

Cum se resetează placa la setările din fabrică?

Nu există un buton de resetare. Puteți șterge toate profilurile din utilitar (fila Gestionare Profil) și reinstala driverul prin CD pentru a reveni la starea inițială.

Ce este Site Survey?

Site Survey este o funcție a utilitarului care scanează rețelele Wi-Fi aflate în raza de acțiune. Afișează numele (SSID), puterea semnalului, tipul de securitate etc. Acolo selectați rețeaua la care doriți să vă conectați.

Cum se întreține placa de rețea?

Deconectați computerul înainte de orice curățare. Folosiți o cârpă moale și uscată pentru a șterge placa. Nu utilizați solvenți, alcool sau produse abrazive. Evitați umezeala și temperaturile extreme.

MANUAL DE UTILIZARE CMPWNPCI41 KONIG

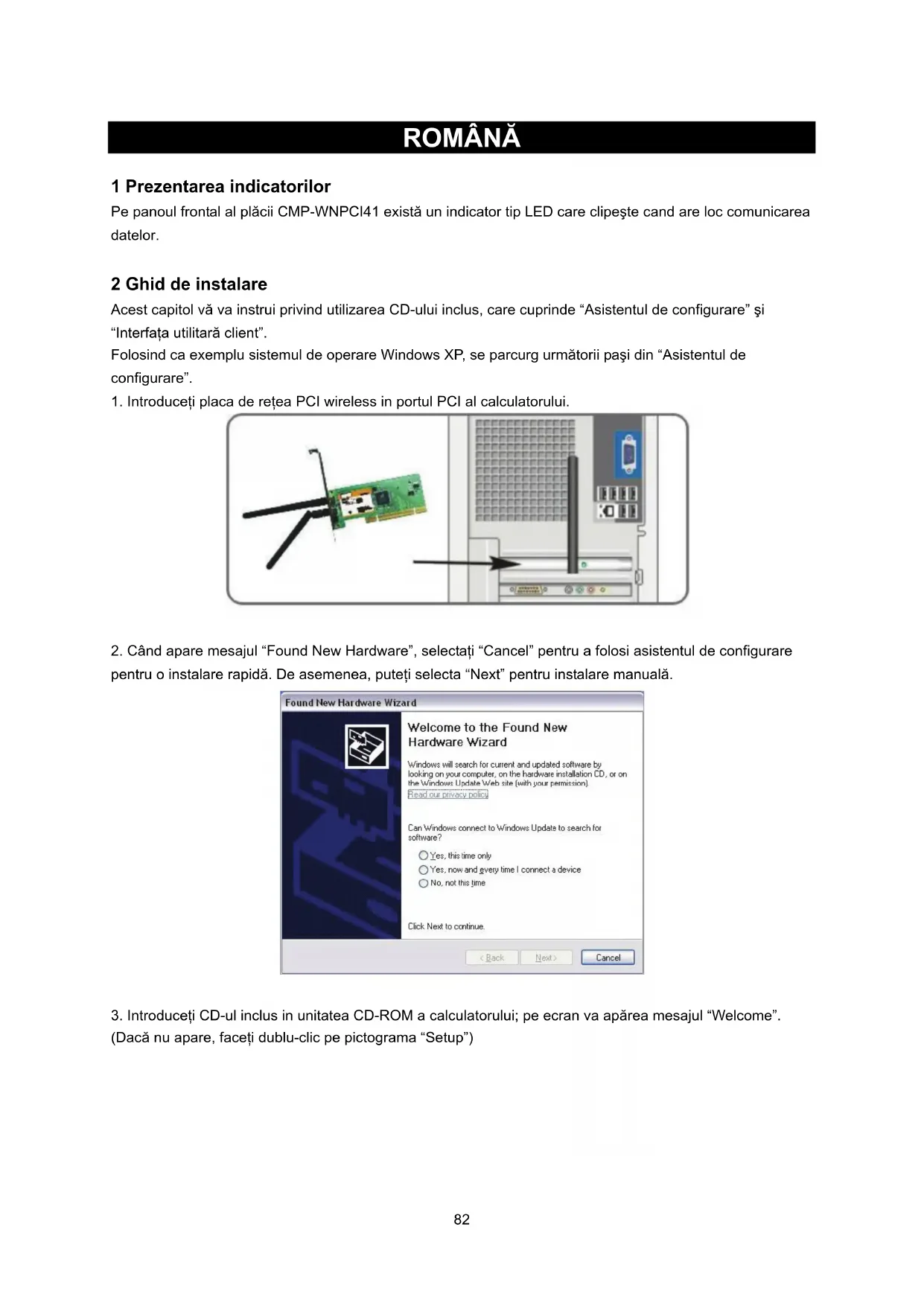

1 Prezentarea indicatorilor

Pe panoul frontal al placii CMP-WNPCI41 exista un indicator tip LED care clipeoste cand are loc comunicarea datelor.

2 Ghid de instalare

Acest capitol vă va instrui privind utilizes area CD-ului inclus, care cuprinde "Asistentul de configurare"și "Interfata utilitară client".

Folosind ca exemplu sistemul de operare Windows XP, se parcurg următorii pași din "Asistentul de configurare".

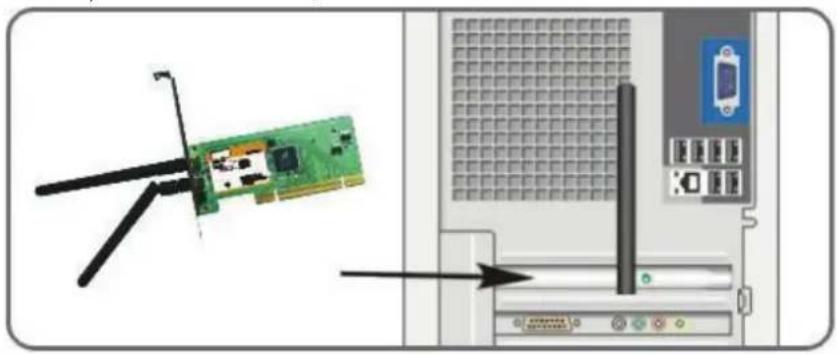

1. Introduceti plac de retea PCI wireless in portul PCI al calculatorului.

1. Când apare mesajul "Found New Hardware", selectati "Cancel" pentru a folosi asistentul de configurare pentru o instalare rapidă. De asemenea, puteti selecta "Next" pentru instalare manuală.

1. Introduci CD-ul inclus in unitatea CD-ROM a calculatorului; pe ecran va aparea mesajul "Welcome". (Dacă nu apare, faceti dublu-clic pe pictograma "Setup")

2. Faceti clic pe "Enter".

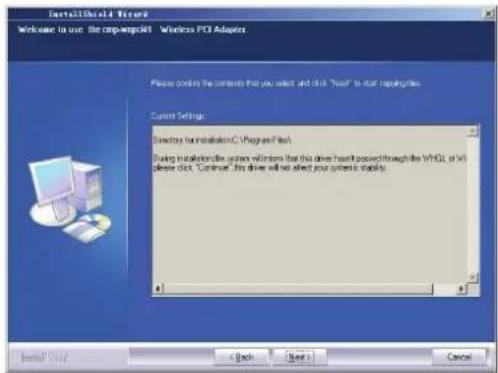

1. Faceti clipe "Next" pentru a incepe instalarea.

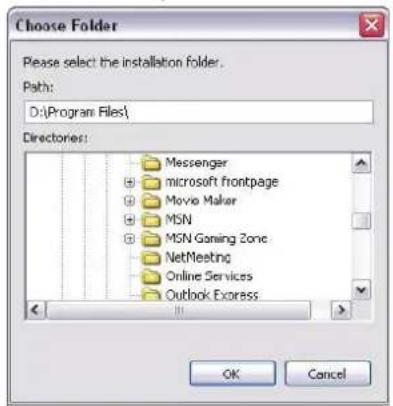

1. Faceti clipe "Change..." pentru a alege destinata instalarii sai faceti clipe "Next".

1. Selecta 日 OK"si "Next" in fereastra urmatoare.

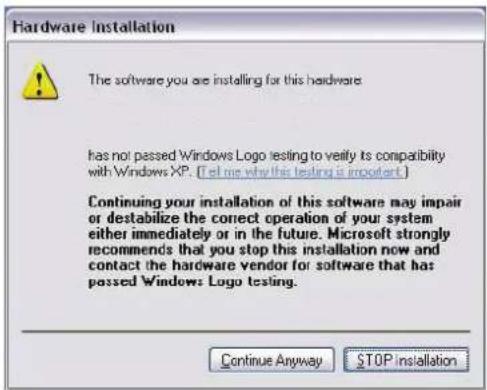

1. In tampul instalarii, poate aparea urmatorul mesaj. Faceti clic pe "Continue Anyway" pentru a continua. Programul nu prezinta niciun pericol pentru securitatea calculatorului.

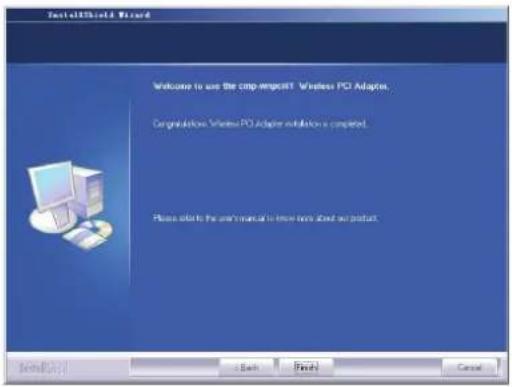

1. Faceti clic pe "Finish" pentru a finaliza instalarea.

3.1 Starea conexiunii

Cand instalarea placii de retea s-a incheiat, se poate accesa utilitarul de configurare. Fereastra cu starea retelei va afisa informatici despree starea placii de retea wireless si a retelei wireless, inclusiv SSID, tipul autenticarii, tipul criptarii, adresa IP, masca de subretea, gateway, etc.

3.2 Scanarea locatiei

Scanarea locatiei este folosită pentru a identifica rețele wireless disponible, afișand intensitatea semnalului rețelelor wireless, precumși alte informatici care asigură elementele de bază ale accesări rețelei wireless dorite.

Connect: Selectaţi una+dentre rețelele wireless apărute in lista si faceti clic pe aceasta pentru a conecta disposizitivul cu rețeaua selectata.

Refresh: Se scaneazá inca o data reteaua wireless dorita.

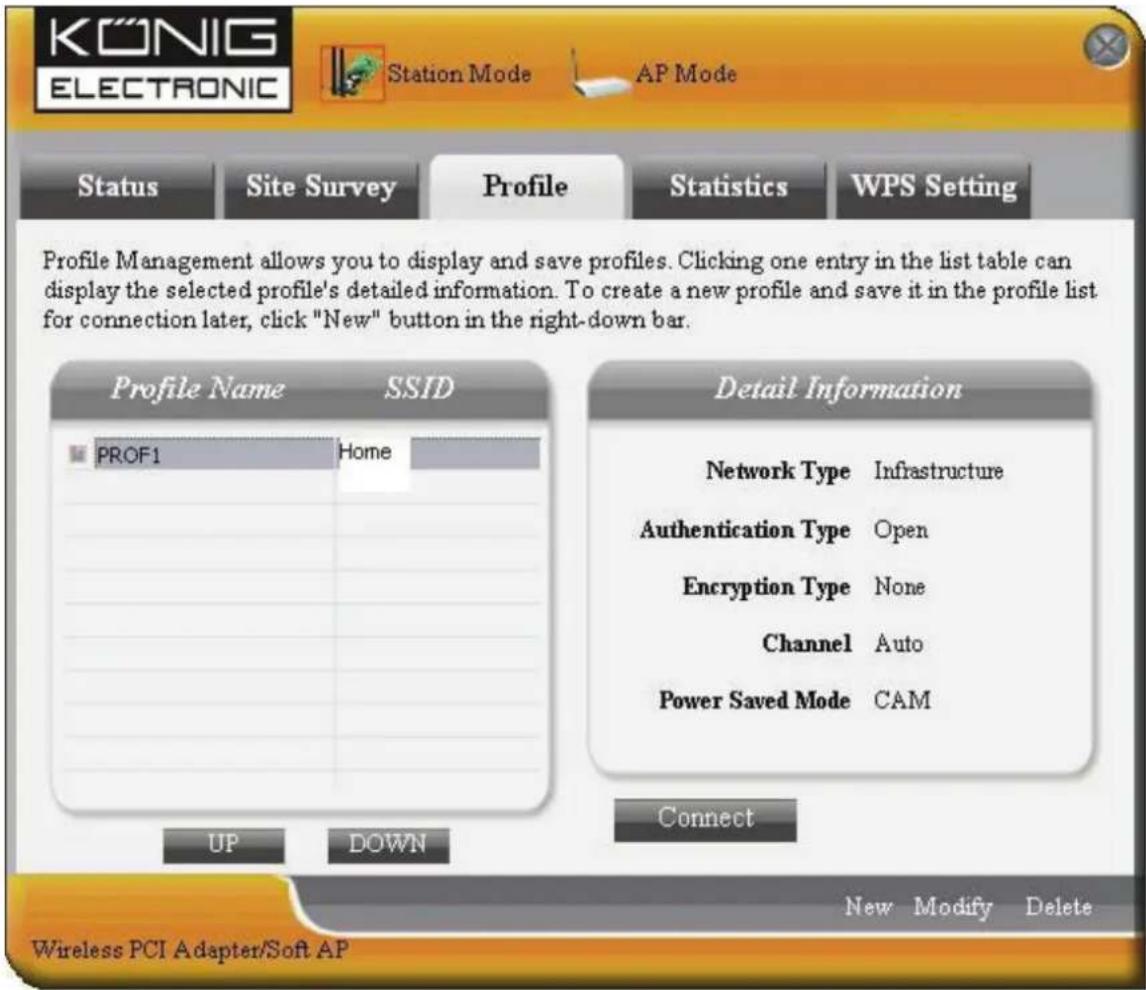

3.3 Administrarea profilului

Această fereastră reîne parametrii wireless generali pentru diferite profiluri, care sunt folositi pentru a va conecta cu usurintă la rețeaua wireless necesara.

UP/DOWN: Pouru a schimba successiunea in lista a profilului.

Connect: Pourtu activarea unui profil.

New: Pouru crearea unui profil nou si configurarea stãri si securitatei locatiei.

Modify: Pourtro modificarea unui profil DEA existent.

Delete: Pouru stergerea unui profil.

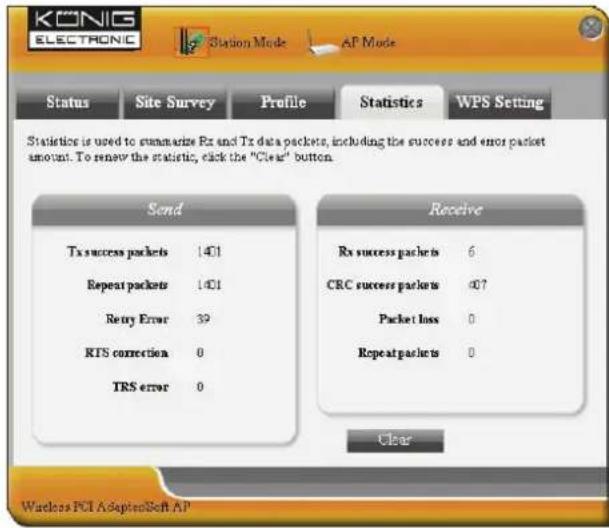

Statisticile sunt folosite pentru a centraliza pachetele de date Rx si Tx, incluzand si cantitatea de pachete reusite si esuate.

Clear: Faceti clic pe acest buton pentru a reinnoi statisticile.

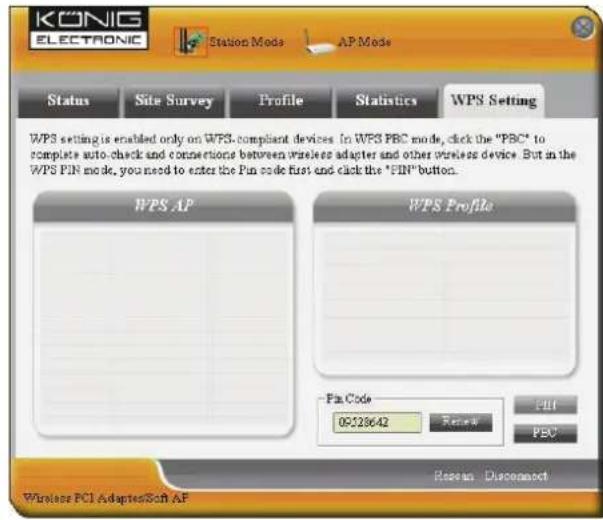

3.5 Setári WPS

Setarea WPS este activa doar in cazul dispositivelor compatibile WPS.

PIN: Introduci codul PIN si faceti clic pe butonul "PIN" pentru a connecta automat plac de retea wireless cu dispositivele wireless locale.

PBC: Faceti clipe "PBC" pentru a verifica automat conexiunile dintre placar de retea wireless si alte dispositive wireless.

Refresh: Pentru aactualiza codul Pin.

Rescan: Se scaneazá inca o data retelele wireless locale compatible WPS.

Disconnect: Pouru a deconecta reteaua wireless conectata.

Garantie:

Nu oferim nicio garantie si nu ne asumam niciun fel de responsabilitate in cazul schimbbarilor sau modificarilor aduse acestui produs sau in cazul deteriorarii cauzate de utilizarea incorecta a produsului.

Generalità:

Designul specificaţile produsului pot fi modificate fara o notificare prealabilă.

Toate siglele márcilor sì denumirile produselor sunt márci commerciale sau márci commerciale inregistrate ale proprietarilor de drept sì prin prezenta sunt recunoscute ca atare.

Păstrați acest manual Şi ambalajul pentru consultări ulterioare.

Atentie:

Pe acest produs se afla acest marcaj. Acesta semnifica faptul ca produsele eletrice si electronice nu trebuie eliminate odata cu gunoiul menajer. Aceste produse au un system separat de colectare.
