CMPWNPCI41 - Verkkokortti / sovitin KONIG - Ilmainen käyttöohje ja opas

Tuotetyyppi	Langaton verkkokortti
Merkki	KONIG
Malli	CMPWNPCI41
Liitäntä	PCI
Wi-Fi-standardi	IEEE 802.11b/g/n
Taajuusalue	2,4 GHz
Suurin nopeus	300 Mbps
Langaton suojaus	WEP, WPA, WPA2
Antennit	2 sisäistä antennia
Mitat (P x L x K)	120 x 80 x 20 mm
Paino	50 g
Virransyöttö	PCI-väylän kautta
Tuetut käyttöjärjestelmät	Windows XP/Vista/7/8/10
Keskeiset toiminnot	Asetustyökalu, Site Survey, Profiilien hallinta, Tilastot, WPS (PIN ja PBC)
LED-merkkivalo	Kyllä, vilkkuu tiedonsiirron aikana
Pakkauksen sisältö	Verkkokortti, asennus-CD-ROM, pikaopas
Huolto ja puhdistus	Puhdista pehmeällä ja kuivalla liinalla. Älä käytä hankaavia aineita.
Turvallisuus	Älä avaa laitetta. Pidä lasten ulottumattomissa.
Varaosat ja korjattavuus	Ei irrotettavia osia. Vain ammattilaisen suorittama korjaus.
Yleistä tietoa	Suunnittelu ja ominaisuudet voivat muuttua ilman erillistä ilmoitusta. Kierrätä WEEE-direktiivin mukaisesti.

Usein kysytyt kysymykset - CMPWNPCI41 KONIG

Kuinka asennan CMPWNPCI41-verkkokortin?

Aseta kortti tietokoneesi vapaaseen PCI-porttiin. Käynnistä tietokone ja aseta mukana toimitettu CD-ROM. Käynnistä asennusohjattu toiminto napsauttamalla 'Installation', jos ikkuna ei avaudu automaattisesti. Seuraa näytön ohjeita. Jos Windows havaitsee uuden laitteiston, napsauta 'Peruuta' käyttääksesi CD:n ohjattua toimintoa.

Kuinka yhdistän kortin Wi-Fi-verkkoon?

Asennuksen jälkeen avaa mukana toimitettu asiakasohjelma. Siirry Site Survey-välilehdelle nähdäksesi käytettävissä olevat verkot. Valitse verkkosi ja napsauta 'Yhdistä'. Kirjoita tarvittaessa suojausavain (WEP/WPA/WPA2).

Mitä tehdä, jos asennus-CD-ROM ei käynnisty?

Avaa CD-asema, kaksoisnapsauta 'Installation'- tai 'Setup.exe'-kuvaketta CD:n kansiossa. Jos ongelma jatkuu, tarkista, että asema toimii ja ettei CD ole vaurioitunut. Voit myös ladata ajurit valmistajan verkkosivustolta.

Kuinka käytän WPS-toimintoa?

Avaa ohjelmassa WPS-järjestely-välilehti. Kaksi tapaa: PIN: syötä näytettävä PIN-koodi ja vahvista; PBC: paina reitittimesi PBC-painiketta ja napsauta sitten 'PBC' ohjelmassa. Yhteys muodostuu automaattisesti.

Mitä LED-merkkivalo tarkoittaa?

Kortin LED-merkkivalo vilkkuu tiedonsiirron aikana. Jos se ei pala, tarkista, että kortti on asennettu oikein ja että ajuri on aktiivinen.

Kuinka muokkaan profiilin suojausasetuksia?

Valitse Profiilien hallinta-välilehdeltä profiili ja napsauta 'Muokkaa'. Voit vaihtaa todennustyyppiä (WEP, WPA, WPA2) ja suojausavainta. Vahvista tallentaaksesi.

Voinko käyttää tätä korttia Linuxissa?

Ohje mainitsee vain Windowsin. Linuxissa piirisarjaa saattavat tukea yleisajurit, mutta toimivuutta ei taata. Tarkista yhteensopivuus Linux-yhteisöstä.

Kuinka palautan kortin tehdasasetuksiin?

Palautuspainiketta ei ole. Voit poistaa kaikki profiilit ohjelmasta (Profiilien hallinta-välilehti) ja asentaa ajurin uudelleen CD:ltä palauttaaksesi alkutilan.

Mikä on Site Survey?

Site Survey on ohjelman toiminto, joka skannaa kantaman Wi-Fi-verkot. Se näyttää nimen (SSID), signaalin voimakkuuden, suojauksen tyypin jne. Valitset siitä verkon, johon haluat yhdistää.

Kuinka huollan verkkokorttia?

Irrota tietokone virtalähteestä ennen puhdistusta. Pyyhi kortti pehmeällä ja kuivalla liinalla. Älä käytä liuottimia, alkoholia tai hankaavia aineita. Vältä kosteutta ja äärimmäisiä lämpötiloja.

KÄYTTÖOHJE CMPWNPCI41 KONIG

BRUKSANVISNING (s. 66)

300Mps tradlost natverkskort

MANUAL DE UTILIZARE (p. 82)

Placá de retea wireless 300Mbps

BRUGERVEJLEDNING (p. 98)

300Mbps Langaton Verkkokortti

NAVOD KPOUZITI (s. 74)

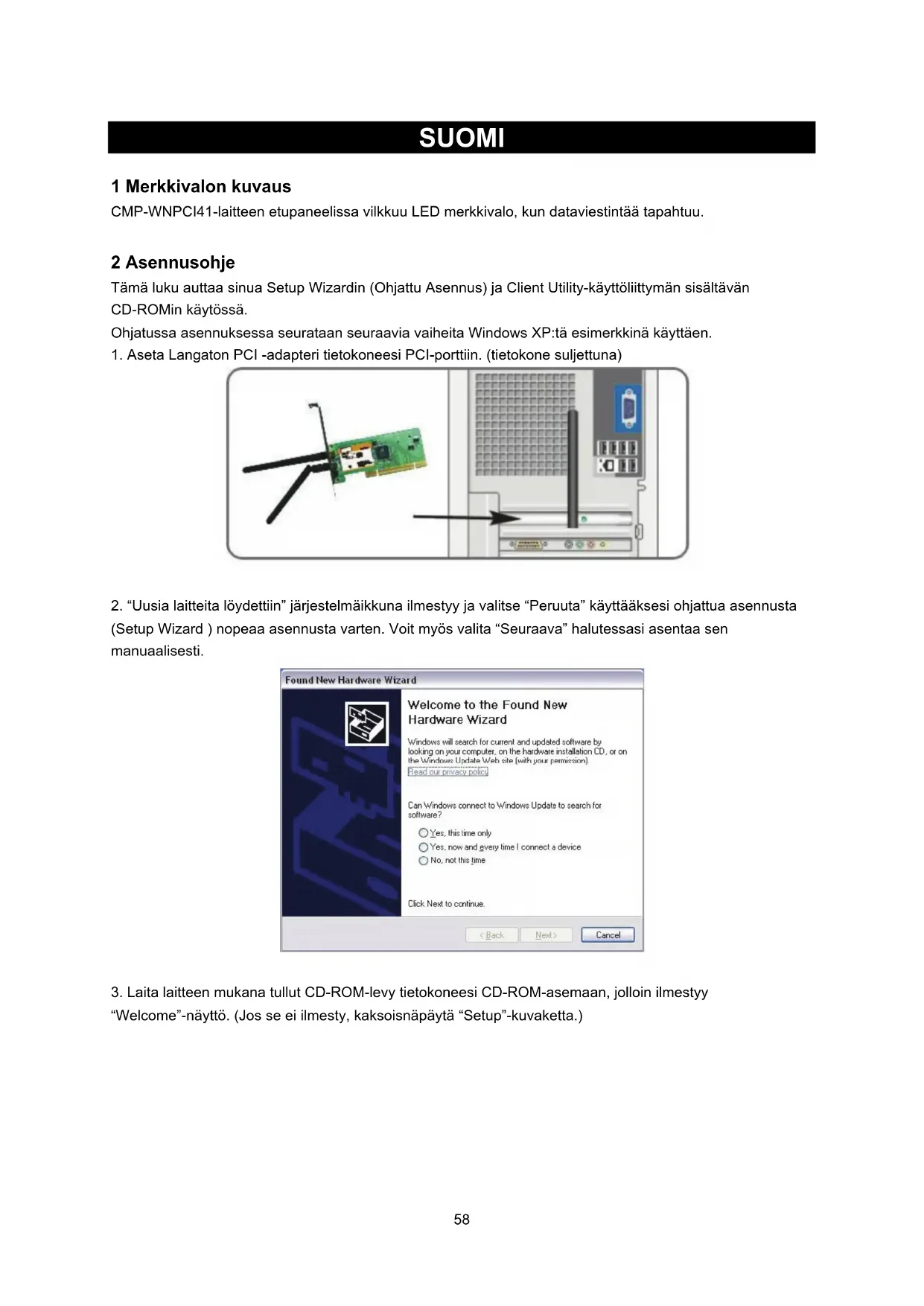

1 Merkkivalon kuvaus

CMP-WNPCI41-laiteen etupaneelissa vilkkuu LED merkkivalo, kun dataviestintaa tapahtuu.

2 Asennusohje

Tämä luku auttaa sinua Setup Wizardin (Ohjattu Asennus) ja Client Utility-käytölliittymän sisälätvänan CD-ROM käytössä.

Ohjatussa asennuksessa seurataan seuraavia vaiheita Windows XP:tä esimerkkinä käyttaen.

1. Aseta Langaton PCI -adapteri tietokoneesi PCI-porttiin. (tietokone suljettuna)

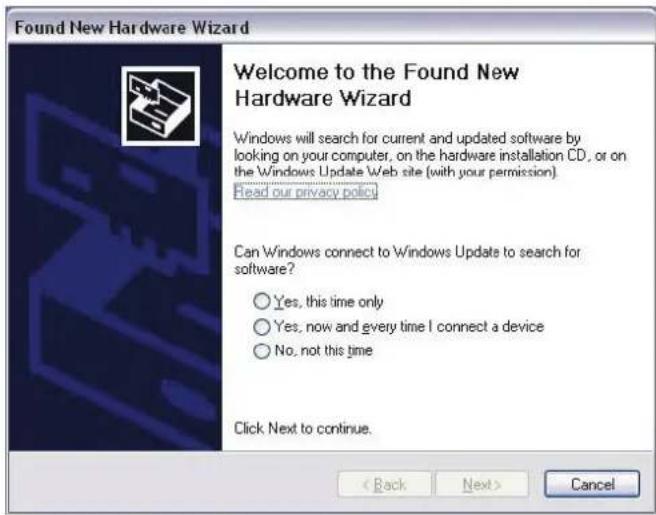

1. "Uusia laitteita lorydettiin" järjestelmäikkuna ilmestyy ja valitse "Peruuta" käytäksesi ohjattua asennusta (Setup Wizard) nopeaa asennusta varten. Voit myös valita "Seuraava" halutessasi asentaa sen manuaalisesti.

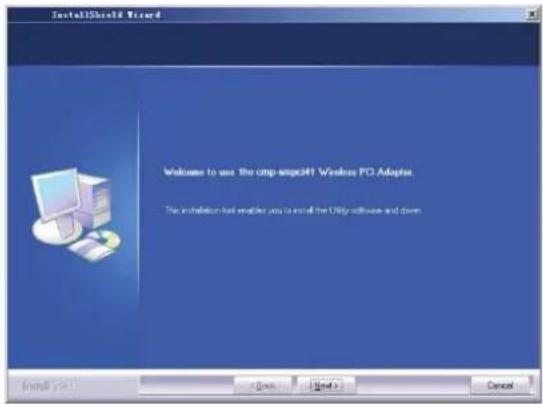

1. Laita laiteen mukana tullut CD-ROM-levy tietakoneesi CD-ROM-asemaan, joloin ilmestyy "Welcome"-naytto. (Jos se ei ilmesty, kaksoisnapayta "Setup"-kuvaketta.)

2. Näpäytä "Enter".

1. Aloita asennus napayttamalla "Next".

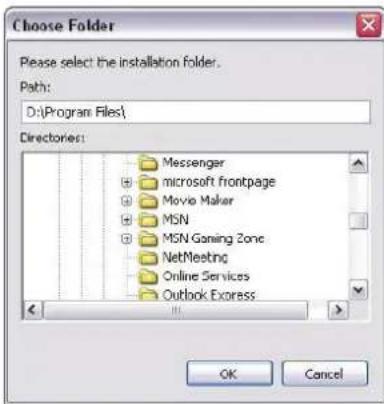

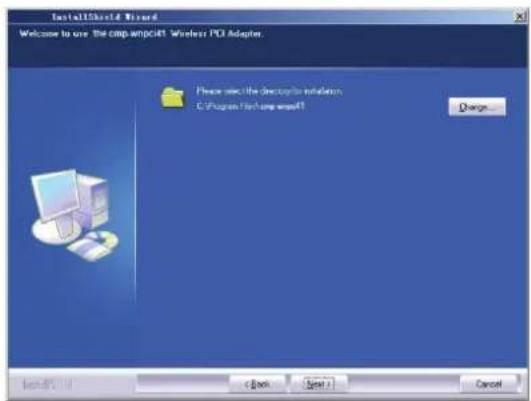

1. Näpääytä "Change..." valitaksesi asennuskansio, tai näpäätä "Next" käyttaaksesi oletuskansiota.

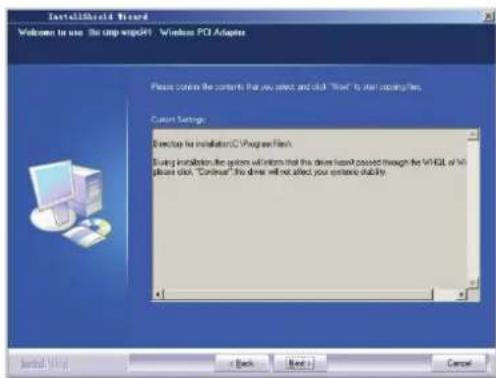

1. Valitse "OK" hyväksyäkesi asennuskansio ja "Next" seuraavassa ikkunassa aloittaaksesi asennuksen.

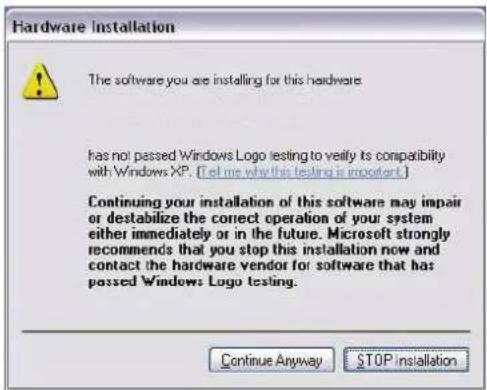

1. Asennuksen aikana seuraava ikkuna voi ilmestyä. Näpäytä "Jatka" -painiketta jatkaaksesi. Tietokoneesi turvallisuus ei ole uhattuna.

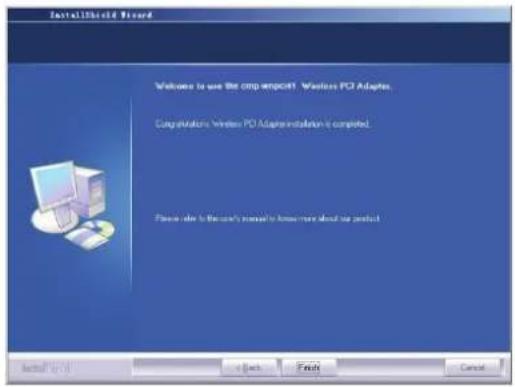

1. Napiyta "Finish" suorittaaksesi asennus loppuun.

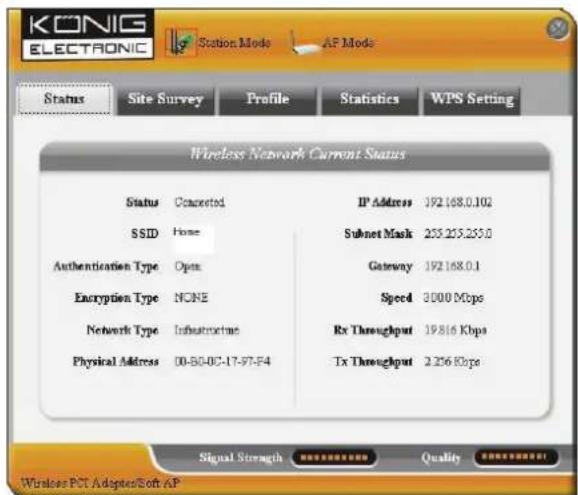

3.1 Tila

Kun asennus on suoritettu, päästaan verkkokortin konfiguraatio-ohjelmaan. Verkon tilan ikkuna näytä tietoa langattomasta adapterista ja langattoman verkon tilasta, mukaan lukien SSID (SSID-tunnus), Authentication Type (Todennustyyppi), Encryption Type (Salauksen typpi), IP Address (IP-osoite), Subnet (Aliverkko), Gateway (Yhdyskäytävä), jne.

3.2 Verkkolaitetiedot

Verkkolaitetietoja kaytetaan kartoittamaan kaytettaviss olevat langattomat verkot, langattoman verkon signaalin voimakkuus nayttäen ja muuta tietoa, jonka perusteella paasetarfrittavaan langattomaan verkloon.

Yhdista: Valitse yksi kohta langattomien verkkojen listassa ja napayta painiketta yhdistaaksesi laite valittuun verkkoon.

Päivitys: Kartoita saatavilla olevat langattomat verkot uudelleen.

3.3 Profilin hallinta

Tämä ikkuna tallentaa yleiset langattomat maäritykset eri profileille, mitä käytetään nopeasti yhdistämään tarvitsemaasi langattomaan verkkoon.

Up (ylos)/ Down (alias): Profilien järestyksen muuttaminen listassa.

Connect (Yhdistä): Yhden profilin aktivointi.

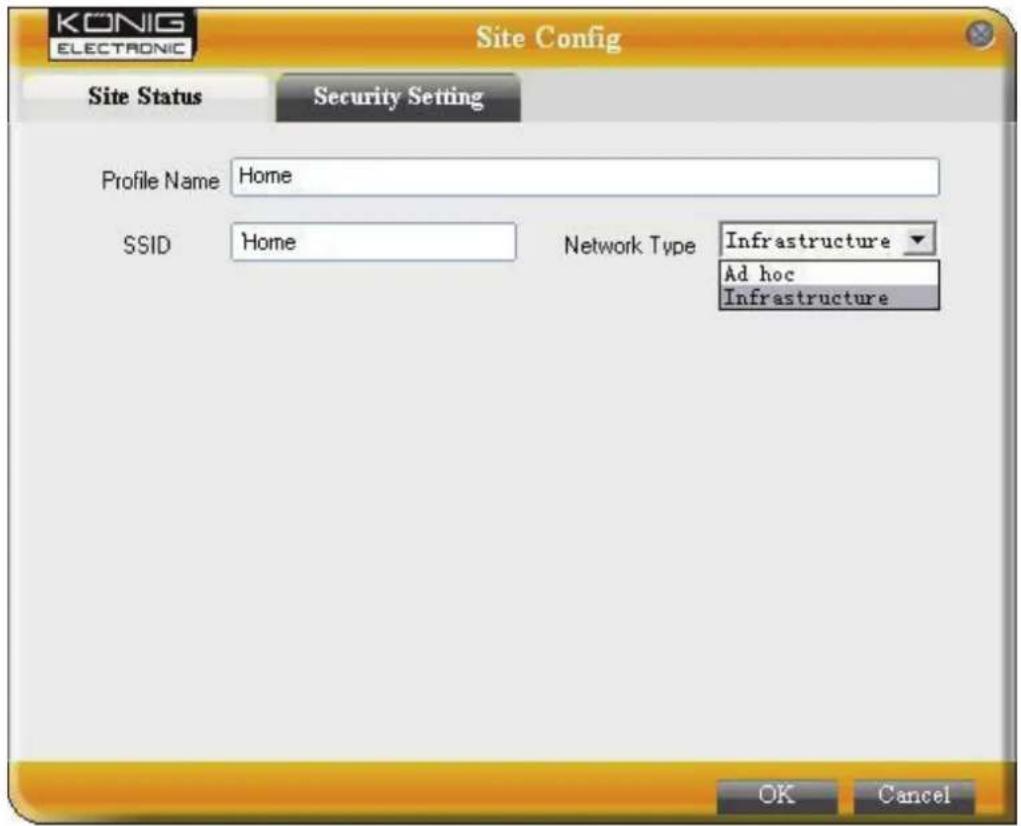

New (Uusi): Uuden profilin luominen ja sivun tilan ja turvallisuusasetusten konfigurointi.

Modify (Modifiointi): Olemassa olevan profilin muuttaminen.

Delete (Poista): Olemassa olevan profilin poistaminen.

(Tila)

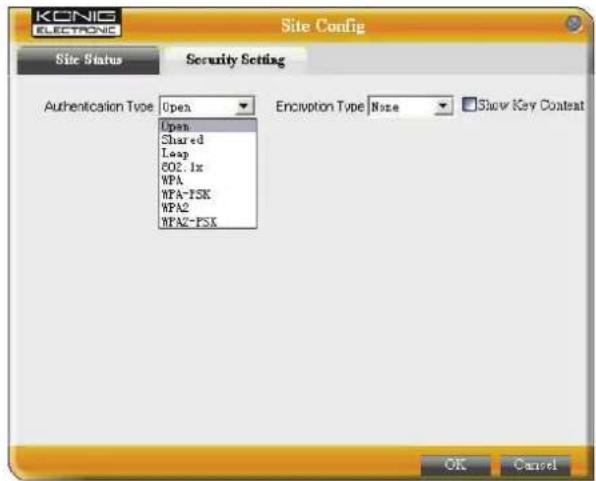

(Turva-asetukset)

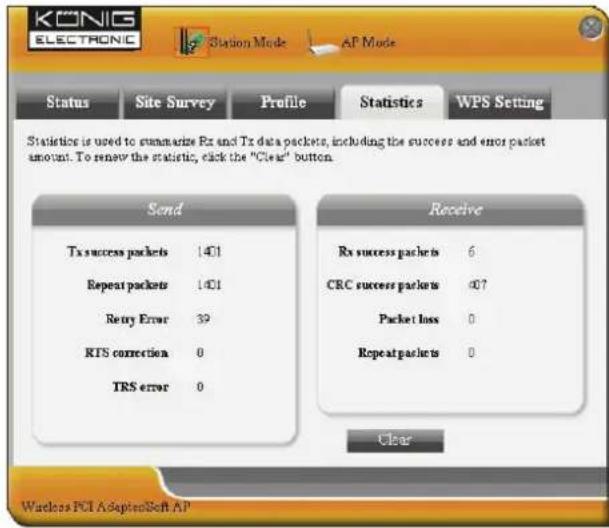

3.4 Tilastot

Tilastoja käytetään tekemään yhteenveto Rx- ja Tx-datapaketeista, mukaan lukien onnistumisten ja virheiden märä.

Tyhjenna: Paina painiketta nollataksesi tilastot.

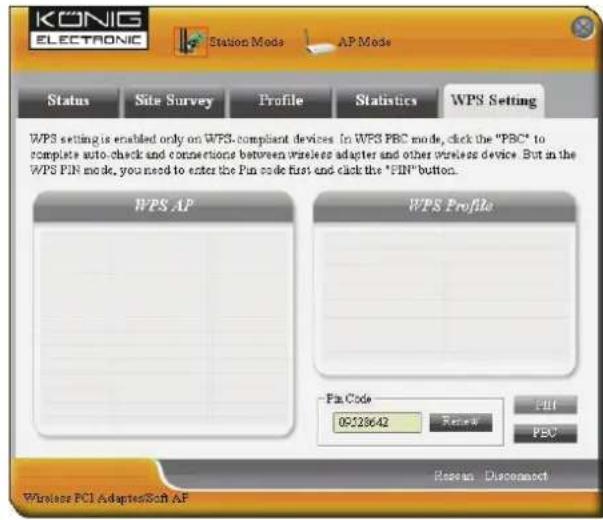

3.5 WPS-asennus

WPS-asennus on mahdollinen vain WPS-yhteensopiville laitteille.

PIN: Syöta pin-koodi ja napäytä "PIN" yhdistäaksesi automaattisesti langaton adapteri paikallisiin langattomiin laitteisiin.

PBC: Napiyta "PBC" viedaksesi loppuun langattoman adapterin ja toisen langattoman laitteen valillä tehtävä automaattinen tarkastustooiminto.

Renew (Paivitys): Pin-koodin paivittaminen.

Rescan (Uudelleenkartoittaminen): WPS-yhteensopivien paikallisten langattomien verkkojen uudelleenkartoittaminen.

Disconnect (Katkaise yhteys): Yhdistetyn langattoman verkon yhteyden katkaiseminen.

Takuu:

Takuu ja vastuuvelvolliusus mitatöityvat, jos tuote vaurioituu sihen tehtyjen mutoksien tai sen vaärinkäytön takia.

Yleista:

Muutoksia maliin ja teknisin ominaisuksiin voidaan tehdä ilmoituksetta.

Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tairekisteröityjä tuotemerkkejä ja niitä on käsitetävä sellaisina.

Säilyt käytöhjeet ja pakkaus myohempää käytötarvetta varten.

Huomio:

Tuote on varustetu tällä merkillä. Se merkitsee, ettei käytettyjä sahkö- tai elektronisia tuotteita saa havittä kotitalousjätteen mukana. Kyseisille tuotteile on olemassa erillinen keräysjärestelmä.
