CMPWNPCI41 - Netzwerkkarte / Adapter KONIG - Kostenlose Bedienungsanleitung

Produkttyp	Drahtlose Netzwerkkarte
Marke	KONIG
Modell	CMPWNPCI41
Schnittstelle	PCI
WLAN-Standard	IEEE 802.11b/g/n
Frequenzband	2,4 GHz
Maximale Datenrate	300 Mbps
Drahtlose Sicherheit	WEP, WPA, WPA2
Antennen	2 interne Antennen
Abmessungen (L x B x H)	120 x 80 x 20 mm
Gewicht	50 g
Stromversorgung	Über PCI-Bus
Unterstützte Betriebssysteme	Windows XP/Vista/7/8/10
Hauptfunktionen	Konfigurationsprogramm, Site Survey, Profilverwaltung, Statistiken, WPS (PIN und PBC)
LED-Anzeige	Ja, blinkt bei Datenübertragung
Verpackungsinhalt	Netzwerkkarte, Installations-CD-ROM, Schnellstartanleitung
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine scheuernden Mittel verwenden.
Sicherheit	Gerät nicht öffnen. Von Kindern fernhalten.
Ersatzteile und Reparierbarkeit	Keine herausnehmbaren Teile. Reparatur nur durch Fachpersonal.
Allgemeine Informationen	Design und technische Daten können ohne vorherige Ankündigung geändert werden. Entsorgung gemäß der WEEE-Richtlinie.

Häufig gestellte Fragen - CMPWNPCI41 KONIG

Wie installiere ich die Netzwerkkarte CMPWNPCI41?

Stecken Sie die Karte in einen freien PCI-Steckplatz Ihres Computers. Schalten Sie den Computer ein und legen Sie die mitgelieferte CD-ROM ein. Starten Sie den Installationsassistenten, indem Sie auf 'Installation' klicken, falls das Fenster nicht automatisch erscheint. Folgen Sie den Anweisungen auf dem Bildschirm. Wenn Windows die neue Hardware erkennt, klicken Sie auf 'Abbrechen', um den Assistenten von der CD zu verwenden.

Wie verbinde ich die Karte mit einem WLAN?

Nach der Installation öffnen Sie das mitgelieferte Clientprogramm. Gehen Sie zur Registerkarte Site Survey, um verfügbare Netzwerke zu sehen. Wählen Sie Ihr Netzwerk aus und klicken Sie auf 'Verbinden'. Geben Sie gegebenenfalls den Sicherheitsschlüssel ein (WEP/WPA/WPA2).

Was tun, wenn die Installations-CD-ROM nicht startet?

Öffnen Sie das CD-Laufwerk, doppelklicken Sie auf das Symbol 'Installation' oder 'Setup.exe' im CD-Ordner. Wenn das Problem weiterhin besteht, überprüfen Sie, ob das Laufwerk funktioniert und die CD nicht beschädigt ist. Sie können auch die Treiber von der Herstellerwebsite herunterladen.

Wie verwende ich die WPS-Funktion?

Gehen Sie im Programm zur Registerkarte WPS-Anordnung. Zwei Methoden: PIN: Geben Sie den angezeigten PIN-Code ein und bestätigen Sie; PBC: Drücken Sie die PBC-Taste an Ihrem Router und klicken Sie dann auf 'PBC' im Programm. Die Verbindung wird automatisch hergestellt.

Was bedeutet die LED-Anzeige?

Die LED auf der Karte blinkt bei Datenübertragung. Wenn sie aus ist, überprüfen Sie, ob die Karte richtig installiert ist und der Treiber aktiv ist.

Wie ändere ich die Sicherheitseinstellungen eines Profils?

Gehen Sie zur Registerkarte Profilverwaltung, wählen Sie das Profil aus und klicken Sie auf 'Bearbeiten'. Sie können die Authentifizierungsmethode (WEP, WPA, WPA2) und den Sicherheitsschlüssel ändern. Bestätigen Sie, um zu speichern.

Kann ich diese Karte unter Linux verwenden?

Die Anleitung erwähnt nur Windows. Unter Linux kann der Chipsatz möglicherweise von generischen Treibern unterstützt werden, aber die Funktionalität ist nicht gewährleistet. Konsultieren Sie die Linux-Community, um die Kompatibilität zu prüfen.

Wie setze ich die Karte auf die Werkseinstellungen zurück?

Es gibt keine Reset-Taste. Sie können alle Profile im Programm löschen (Registerkarte Profilverwaltung) und den Treiber über die CD neu installieren, um den Ausgangszustand wiederherzustellen.

Was ist der Site Survey?

Der Site Survey ist eine Funktion des Programms, die die in Reichweite befindlichen WLAN-Netzwerke scannt. Er zeigt den Namen (SSID), die Signalstärke, den Sicherheitstyp usw. an. Dort wählen Sie das Netzwerk aus, mit dem Sie sich verbinden möchten.

Wie pflege ich die Netzwerkkarte?

Trennen Sie den Computer vor der Reinigung vom Netz. Verwenden Sie ein weiches, trockenes Tuch zum Abwischen der Karte. Verwenden Sie keine Lösungsmittel, Alkohol oder Scheuermittel. Vermeiden Sie Feuchtigkeit und extreme Temperaturen.

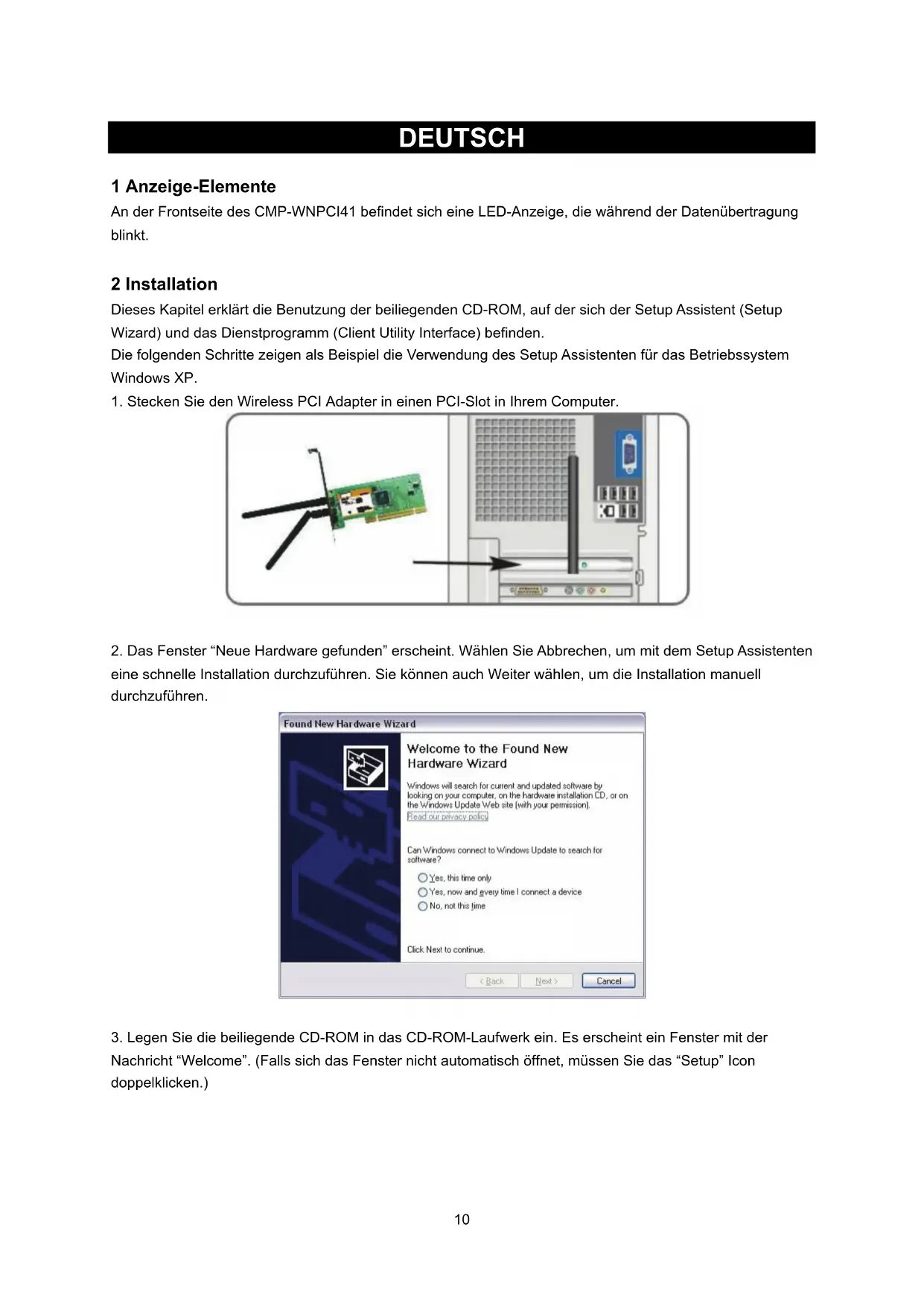

BEDIENUNGSANLEITUNG CMPWNPCI41 KONIG

300MBit/s Netzwerkkarte

An der Frontseite des CMP-WNPCI41 befindet sich eine LED-Anzeige, die während der Datenübertragung blinkt.

2 Installation

Dieses Kapitel erklart die Benutzung der beiliegenden CD-ROM, auf der sich der Setup Assistant (Setup Wizard) und das Dienstprogramm (Client Utility Interface) befinden. Die folgenden Schritte zeigen als Beispiel die Verwendung des Setup Assistenten für das Betriebssystem Windows XP.

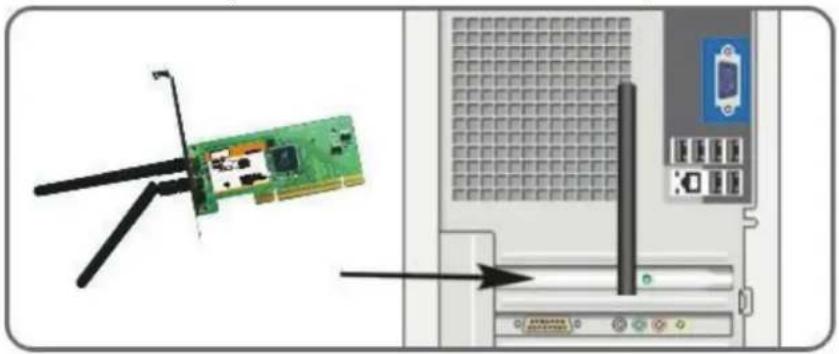

1. Stecken Sie den Wireless PCI Adapter in einen PCI-Slot in Ihrm Computer.

1. Das Fenster "Neue Hardware gefunden" erscheint. Wahlen Sie Abbrechen, um mit dem Setup Assistanten einechnelle Installation durchzufahren. Sie konnen auch Weiter wahlen, um die Installation manuell durchzufahren.

1. Legen Sie die beiliegende CD-ROM in das CD-ROM-Laufwerk ein. Es erscheint ein Fenster mit der Nachricht "Welcome". (Falls sich das Fenster nicht automatisch öffnet, müssen Sie das "Setup" Icon doppelklichen.)

2. Klichen Sie auf "Enter".

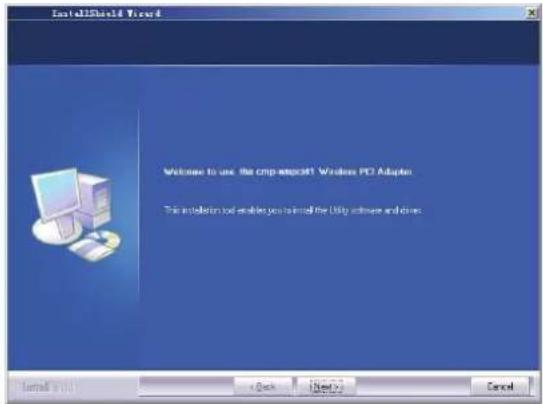

1. Klichen Sie auf "Next", um mit der Installation zu beginnen.

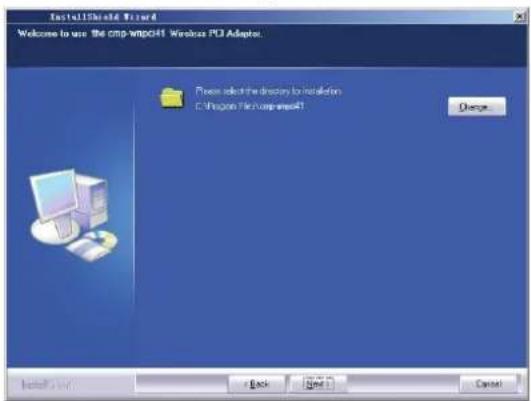

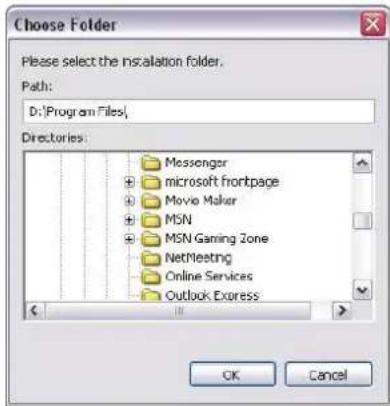

1. Klichen Sie auf "Change...", um den Pfad zu wahlen, oder klichen Sie auf "Next", um fortzufahren.

1. Wahlen Sie im folgenden Fenster "OK" und "Next".

1. Wahrend der Installation entscheidt evil. folgenden Dialogfenster. Klichen Sie auf die Schaltfläche "Continue Anyway" (Trotzdem Fortfahren), um weiterzumachen. Es besteht kein Sicherheitsrisiko für ihren Computer.

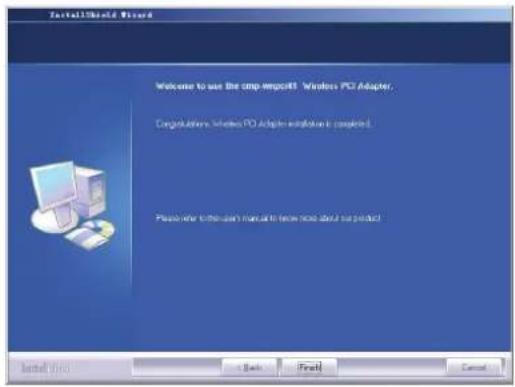

1. Klichen Sie auf "Finish", um die Installation zu beenden.

3.1 Status

Nach dem die Netzwerkkarte vollständig installiert wurde, kann ein Konfigurationsprogramm aufgerufen werden. Das Netzwerkstatus-Fenster zeigt Informationen über den Status der drahtlosen Netzwerkkarte und den Status des drahtlosen Netzwerks, einschließlich SSID, Authenticationierungstyp, Verschlussung, IP-Adresse, Subnet, Gateway, etc. an.

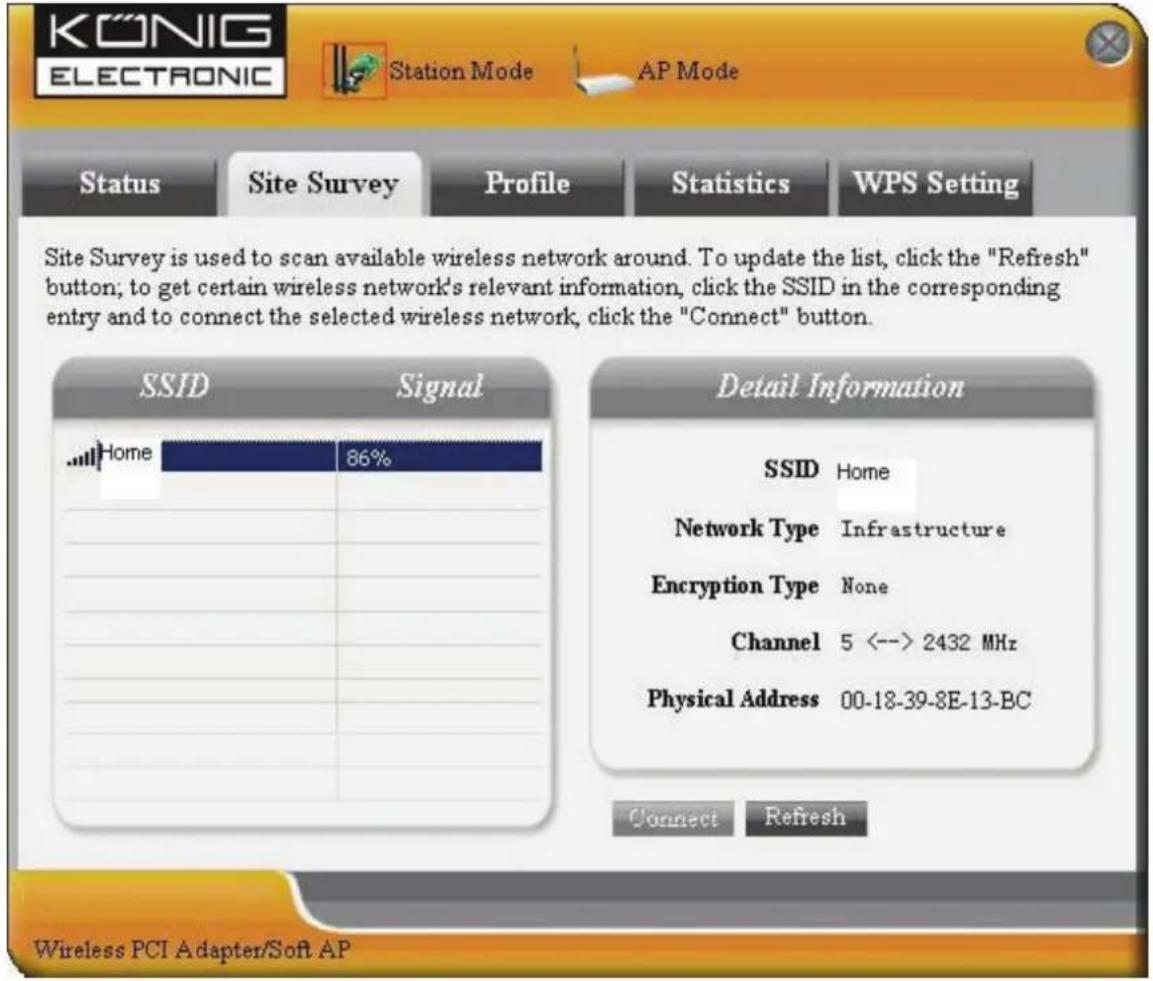

3.2 Site Survey (Übersicht Zugriffspunkte)

Die Schaltfläche "Site Survey" dient dazu, verfügbare drahtlose Netzwerke zu scannen. Angezeigt werden die Signalstärke und weitere Informationen, die Sie zum Zugriff auf die Netzwerke benötigen.

Connect (Verbinden): Wahlen Sie einen Eintrag aus der Liste der drahtlosen Netzwerke aus und klichen Sie auf die Schaltfläche "Connect", um Ihr Gerät mit dem gewährten Netzwerk zu verbinden.

Refresh (Aktualisieren): Führ einen erneuten Scan durch.

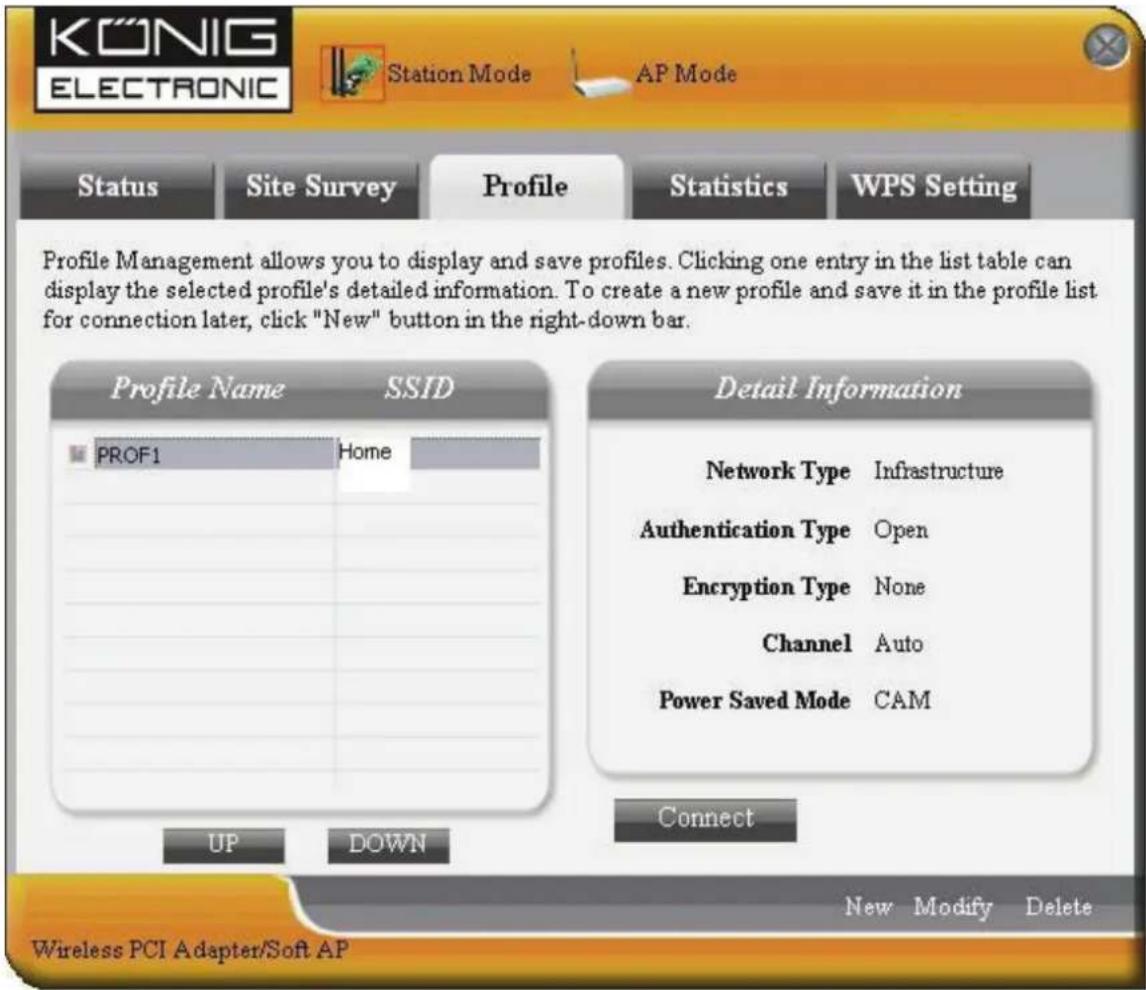

3.3 Benutzerprofil-Einstellungen

In this sem Fenster werden die allgemeinen Netzwerkparameter fur verschiedene Benutzerprofile verwaltet. Die Profile sind practisch, um schnell auf verschiedene Drahtlosnetzwerke zuzugreifen.

UP/DOWN (AUF/AB): Verschiebt den Eintrag nach oben oder unter.

Connect (Verbinden): Aktiviert ein Profil.

New (Neu): Erstellen eines neuen Profils und Konfiguration der Verbindungs- und Sicherheitseinstellungen.

Modify (Ändern): Dienzt zum Modifizieren eines bestehenden Profils.

Delete (Löschen): zum Löschen eines bestehenden Profils.

(Zugriffspunkt-Status)
(Sicherheitseinstellungen)

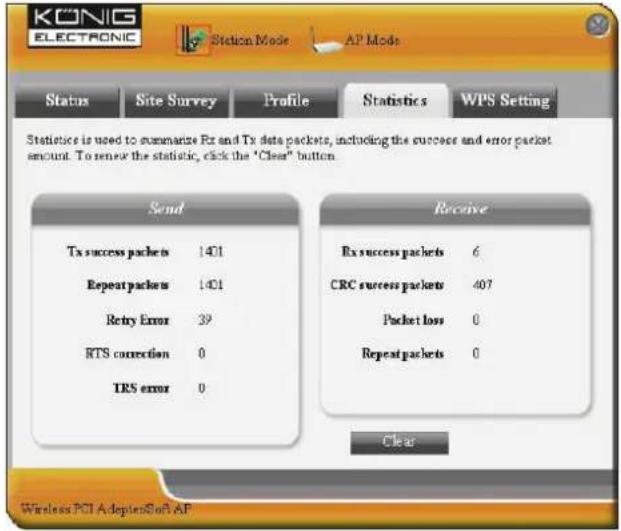

3.4 Statistik

Die statistischen Angaben zeigen Informationen zur Anzahl der übertragenen Rx- und Tx-Datenpakete an, einschließlich der Anzahl der erfolgreich und nicht-erfolgreich übertragenen Datenpakete.

Clear (Löschen): Klichen Sie auf diese Schaltfläche, um die Statistik zu erneuern.

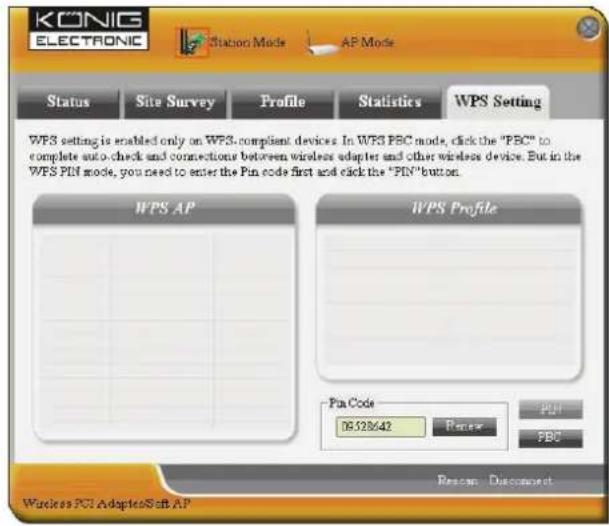

3.5 WPS-Einstellungen

WPS-Einstellungen sind nur für WPS-fähige Geräte verfügbar.

PIN: Geben Sie einen PIN-Code ein und klichen Sie auf "PIN", um die Netzwerkkarte automatisch mit den drahtlosen Netzwerken zu verbinden.

PBC: Klichen Sie auf "PBC", um einen Auto-Check durchzuführen und automatisch mit einem drahtlosen Netzwerk zu verbinden.

Refresh (Aktualisieren): Aktualisiert den PIN-Code.

Rescan: Führt einen neuen Scan auf WPS-fähigen Netzwerken durch.

Disconnect (Trennen): Trennt die Verbindung zum aktuellen Netzwerk.

Garantie:

Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifikationen des Produkts oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des Produkts entstanden sind.

Allgemeines:

Design und technische Daten können ohne vorherige Ankündigung geändert werden.

Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.

Bitte bewahren Sie Bedienungsanleitung und Verpackung fur spate Verwendung auf.

Achtung:

Dieses Produkt ist mit thisem Symbol gekennzeichnet. Es bedeutet, dass die ausgedientenelektrischen und elektronischen Produkte nicht mit dem allgemeinen Haushaltsmull entsorgt werdendürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfugung.

FRANÇAIS

Beschreibung: 300MBits/Netzwerkkarte
