CMPHOMEPLUG21 - Netzwerkkarte / Adapter KONIG - Kostenlose Bedienungsanleitung

Produkttyp	PLC-Adapter (Powerline-Kommunikation)
Marke	Konig
Modell	CMPHOMEPLUG21
Maße (L x B x H)	7,0 x 4,0 x 3,0 cm
Gewicht	100 g
Stromversorgung	230 V, 50 Hz über Netzsteckdose
Anschlüsse	Ethernet RJ45, Stromnetz
Maximale Datenrate	200 Mbit/s (HomePlug AV)
Standard	HomePlug AV, IEEE 1901
Sicherheit	AES-128-Bit-Verschlüsselung (integriert)
LED-Anzeigen	Strom, Ethernet, Powerline
Standby-Modus	Automatisch, energiesparend (EuP)
Reinigung	Trockenes Tuch, ohne Lösungsmittel
Garantie	Keine Haftung bei unsachgemäßer Verwendung oder unbefugter Änderung
Reparierbarkeit	Nicht vom Benutzer reparierbar, Eingriff durch qualifizierten Techniker erforderlich
Entsorgung	Nicht mit dem Hausmüll entsorgen, getrennte Sammlung
Betriebstemperatur	0°C bis 40°C
Relative Luftfeuchtigkeit	10% bis 90%

Häufig gestellte Fragen - CMPHOMEPLUG21 KONIG

Was ist ein PLC-Adapter?

Ein PLC-Adapter (Powerline-Kommunikation) ermöglicht die Übertragung des Internetnetzwerks über den Stromkreis Ihres Hauses. Sie müssen lediglich einen Adapter in der Nähe des Modems und einen weiteren in der Nähe des Computers anschließen, um die erforderliche drahtlose Verbindung zu erweitern.

Wie installiere ich den CMPHOMEPLUG21?

Schließen Sie den ersten Adapter an eine Steckdose in der Nähe des Modems an und verbinden Sie ihn über ein Ethernet-Kabel mit dem Modem. Schließen Sie den zweiten Adapter an eine Steckdose in der Nähe des Computers an und verbinden Sie ihn mit diesem. Die Verbindung wird automatisch über das gesamte Stromnetz hergestellt.

Was bedeuten die LEDs?

Die Strom-LED (rot/grün) zeigt die Stromversorgung an. Die Ethernet-LED (grün) blinkt bei Datenübertragung. Die Powerline-LED (grün) signalisiert eine aktive PLC-Verbindung.

Was tun, wenn die Ethernet-LED nicht leuchtet?

Überprüfen Sie, ob das Ethernet-Kabel an beiden Enden richtig eingesteckt ist. Versuchen Sie ein anderes Kabel. Wenn die LED weiterhin aus bleibt, starten Sie das Modem und den Adapter neu.

Kann ich mehrere Adapter verwenden?

Ja, Sie können bis zu 16 PLC-Adapter im selben Stromnetz hinzufügen, um mehrere Geräte zu verbinden. Sie werden automatisch gekoppelt.

Wie aktiviere ich den Standby-Modus?

Der Standby-Modus wird nach einer Zeit der Ethernet-Inaktivität automatisch aktiviert. Er reduziert den Energieverbrauch gemäß der EuP-Norm. Zum Aufwecken genügt es, eine Datenübertragung zu starten.

Ist es sicher vor Eindringlingen?

Ja, die Daten werden mit dem AES-128-Bit-Protokoll verschlüsselt, und jedes PLC-Netzwerk verfügt über eine eindeutige Kennung (NVM), um unbefugten Zugriff von außen zu verhindern.

Kann ich den Adapter an eine Steckerleiste anschließen?

Es wird empfohlen, den Adapter direkt an eine Wandsteckdose anzuschließen. Steckerleisten mit Entstörfiltern können die PLC-Leistung beeinträchtigen. Verwenden Sie nach Möglichkeit eine Steckdose ohne Überspannungsschutz.

Wie reinige ich den Adapter?

Trennen Sie den Adapter vom Stromnetz und reinigen Sie ihn mit einem weichen, trockenen Tuch. Verwenden Sie keine Lösungsmittel, Scheuermittel oder Flüssigkeiten. Stellen Sie sicher, dass die Steckdosen trocken sind, bevor Sie sie wieder anschließen.

Was tun bei einer Störung?

Überprüfen Sie die Strom- und Ethernet-Verbindung. Setzen Sie die Adapter zurück, indem Sie sie für 10 Sekunden vom Stromnetz trennen. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Techniker. Versuchen Sie nicht, das Gerät zu öffnen.

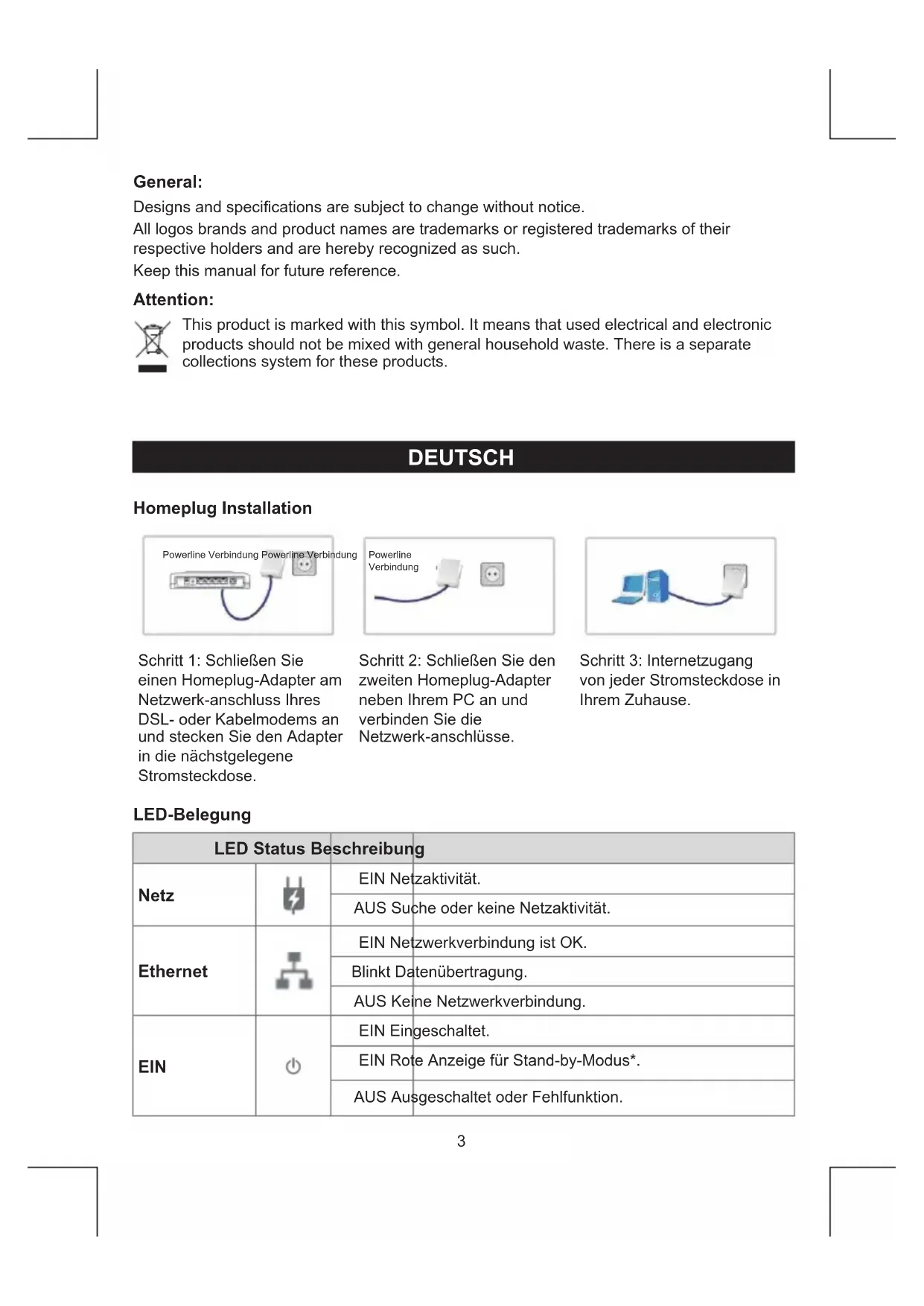

BEDIENUNGSANLEITUNG CMPHOMEPLUG21 KONIG

Schritt 1: Schlieben Sie einen Homeplug-Adapter am Netzwerk-anschluss Ihr's DSL- oder Kabelmodems an und stecken Sie den Adapter in die nachstgelegene Stromsteckdose.

Schritt 2: Schlieben Sie den zweiten Homeplug-Adaptern haben Ihr PC an und verbinden Sie die Netzwerk-anschlisse.

Schritt 3: Internetzugang von jeder Stromsteckdose in Ihrem Zuhause.

LED-Belegung

LED Status Beschreibung
Netz	B	EIN Netzaktivität.
		AUS Suche oder keine Netzaktivität.
Ethernet		EIN Netzwerkverbindung ist OK.
		Blinkt Datenübertragung.
		AUS Keine Netzwerkverbindung.
EIN		EIN Eingeschaltet.
		EIN Rote Anzeige für Stand-by-Modus*.
		AUS Ausgeschaltet oder Fehlfunktion.

• Stand-by-Modus: Dies ist der Energiesparmodus entsprechend EuP-Normen. Der Homeplug-Adapter begibt sich automatisch in den Stand-by-Modus, wenn das Netzwerk nicht aktiv ist.

Sicherheitsvorkehrungen:

A VORSICHT Um das Risiko eines elektrischen Schlags zu verringn, sollte diese Produkt AUSSCHLIESSLICH von einem autorisierten Techniker geöffnet

werden. Bei Problemen trennen Sie das Gerätitte von der Spannungsvorsorgung und von anderen Geräten ab. Stellen Sie safer, dass das Gerät nicht mit Wasser oder Feuchtigkeit in Berührung kommt.

Wartung:

Nur mit einem trockenen Tuch saubern. Keine Reinigungs- oder Scheuermittel verwenden.

Garantie:

Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifikationen des Produkts oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des Produkts entstanden sind.

Allgemeines:

Design und technische Daten können ohne vorherige Ankündigung geändert werden.

Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.

Bitte bewahren Sie Bedienungsanleitung und Verpackung fur spate Verwendung auf.

Achtung:

Dieses Produkt ist mit diesen Symbol gekennzeichnet. Es bedeutet, dass die ausgedienten elektrischen und elektronischen Produkte nicht mit dem allgemeinen Haushaltsmull entsorgt werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfügung.

FRANÇAIS

Beschreibung: HOMEPLUG 85MBIT/S

Description:FICHE DE COURANT PORTEUR 85 Mo/s
