CMPWNPCI41 - Nätverkskort / adapter KONIG - Gratis bruksanvisning och manual

Produkttyp	Trådlöst nätverkskort
Märke	KONIG
Modell	CMPWNPCI41
Gränssnitt	PCI
Wi-Fi-standard	IEEE 802.11b/g/n
Frekvensband	2,4 GHz
Maximal hastighet	300 Mbps
Trådlös säkerhet	WEP, WPA, WPA2
Antenner	2 interna antenner
Mått (L x B x H)	120 x 80 x 20 mm
Vikt	50 g
Strömförsörjning	Via PCI-buss
Operativsystem som stöds	Windows XP/Vista/7/8/10
Nyckelfunktioner	Konfigurationsverktyg, Site Survey, Profilhantering, Statistik, WPS (PIN och PBC)
LED-indikator	Ja, blinkar vid dataöverföring
Förpackningens innehåll	Nätverkskort, installations-CD, snabbstartguide
Underhåll och rengöring	Rengör med en mjuk, torr trasa. Använd inte slipande rengöringsmedel.
Säkerhet	Öppna inte enheten. Förvaras utom räckhåll för barn.
Reservdelar och reparerbarhet	Inga löstagbara delar. Reparation endast av fackman.
Allmän information	Design och specifikationer kan ändras utan föregående meddelande. Återvinning enligt WEEE-direktivet.

Vanliga frågor - CMPWNPCI41 KONIG

Hur installerar jag nätverkskortet CMPWNPCI41?

Sätt i kortet i en ledig PCI-port på din dator. Slå på datorn och sätt i den medföljande CD-ROM-skivan. Starta Installationsguiden genom att klicka på 'Installation' om fönstret inte visas automatiskt. Följ instruktionerna på skärmen. Om Windows upptäcker den nya maskinvaran, klicka på 'Avbryt' för att använda CD:ns guide.

Hur ansluter jag kortet till ett Wi-Fi-nätverk?

Efter installation, öppna den medföljande klientverktyget. Gå till fliken Site Survey för att se tillgängliga nätverk. Välj ditt nätverk och klicka på 'Anslut'. Ange säkerhetsnyckeln om det behövs (WEP/WPA/WPA2).

Vad gör jag om installations-CD:n inte startar?

Öppna CD-enheten, dubbelklicka på ikonen 'Installation' eller 'Setup.exe' i CD-mappen. Om problemet kvarstår, kontrollera att enheten fungerar och att CD:n inte är skadad. Du kan också ladda ner drivrutiner från tillverkarens webbplats.

Hur använder jag WPS-funktionen?

I verktyget, gå till fliken WPS-inställningar. Två metoder: PIN: ange den visade PIN-koden och bekräfta; PBC: tryck på PBC-knappen på din router och klicka sedan på 'PBC' i verktyget. Anslutningen upprättas automatiskt.

Vad betyder LED-indikatorn?

LED-indikatorn på kortet blinkar vid dataöverföring. Om den är släckt, kontrollera att kortet är korrekt installerat och att drivrutinen är aktiv.

Hur ändrar jag säkerhetsinställningarna för en profil?

På fliken Profilhantering, välj profilen och klicka på 'Ändra'. Du kan ändra autentiseringstyp (WEP, WPA, WPA2) och säkerhetsnyckeln. Bekräfta för att spara.

Kan jag använda detta kort under Linux?

Manualen nämner endast Windows. Under Linux kan chipsetet stödjas av generiska drivrutiner, men funktionaliteten är inte garanterad. Rådfråga Linux-gemenskapen för att kontrollera kompatibiliteten.

Hur återställer jag kortet till fabriksinställningarna?

Det finns ingen återställningsknapp. Du kan ta bort alla profiler i verktyget (fliken Profilhantering) och installera om drivrutinen via CD:n för att återgå till ursprungsläget.

Vad är Site Survey?

Site Survey är en funktion i verktyget som skannar efter Wi-Fi-nätverk inom räckhåll. Den visar namn (SSID), signalstyrka, säkerhetstyp, etc. Du väljer det nätverk du vill ansluta till.

Hur underhåller jag nätverkskortet?

Koppla bort datorn före rengöring. Använd en mjuk, torr trasa för att torka av kortet. Använd inte lösningsmedel, alkohol eller slipande rengöringsmedel. Undvik fukt och extrema temperaturer.

BRUKSANVISNING CMPWNPCI41 KONIG

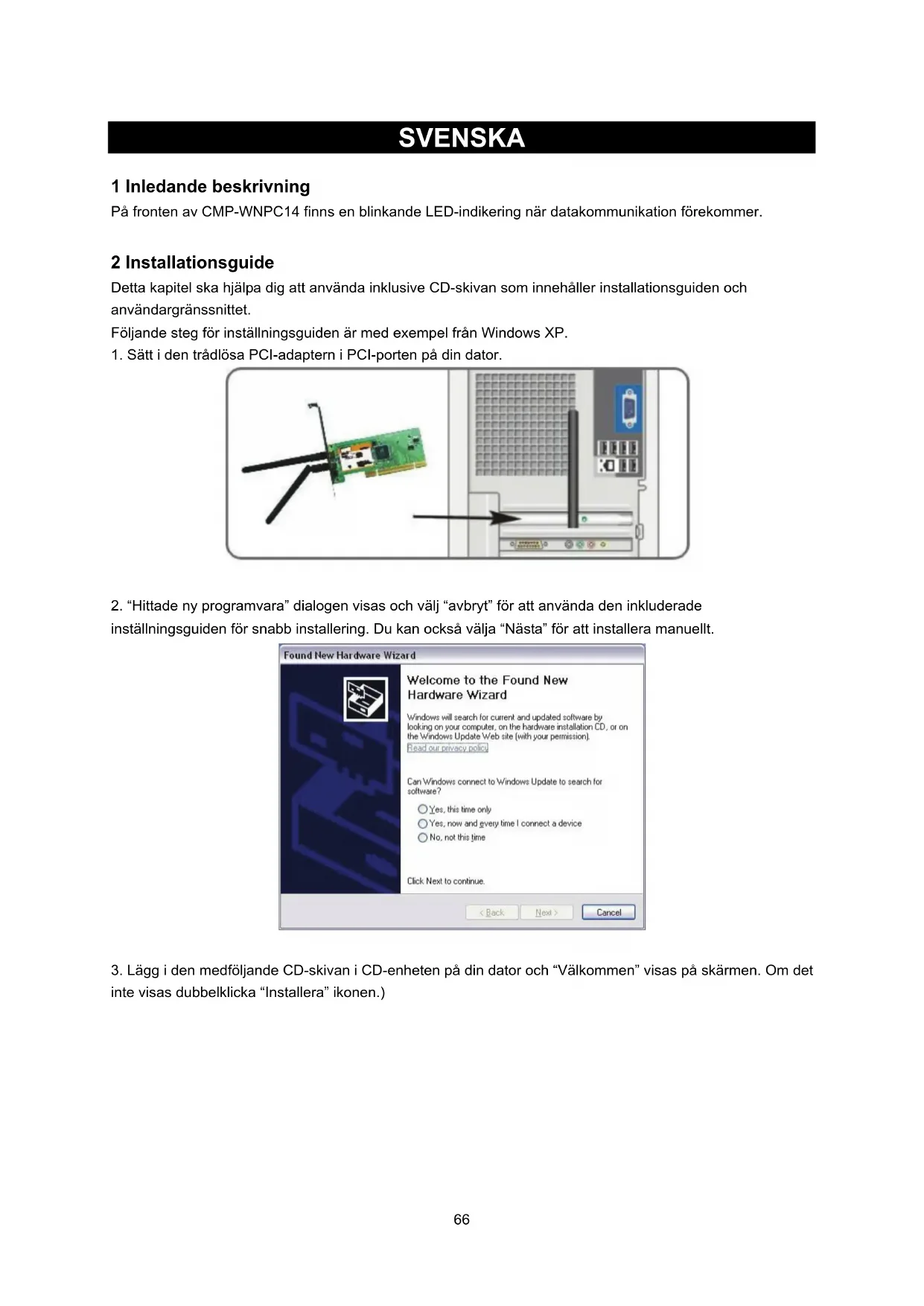

1 Inledande beskrivning

På fronten av CMP-WNPC14 finns en blinkande LED-indikering nar datakommunikation forekommer.

2 Installationsguide

Detta kapitel sca hjälpa dig att använda inklusive CD-skivan som innehäller installationsguiden och användargrånnittet.

Följande steg for inställningsguiden ar med exempl frAn Windows XP.

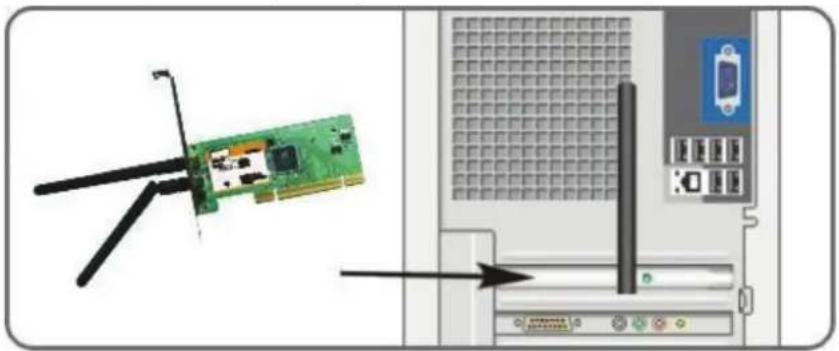

1. Satt den tradlosa PCI-adaptern i PCI-porten pa din dator.

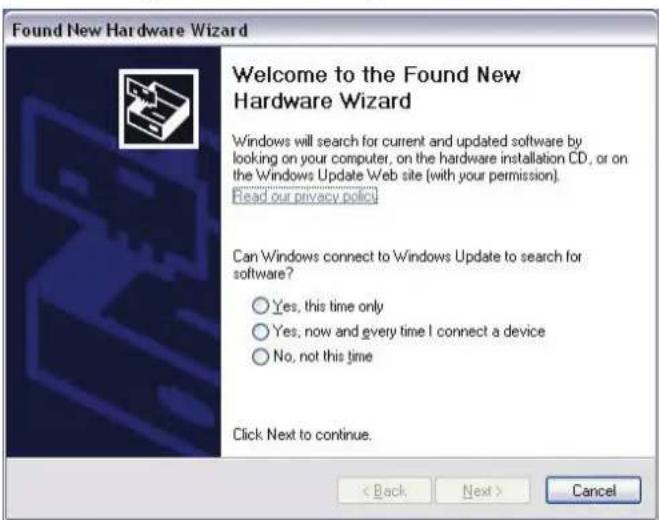

1. "Hittade ny programvara" dialogen visas och välj "avbryt" for att använda den inkluderade installningsguiden for snabb installering. Du kan också valja "Nästa" for att installerera manuell.

1. Lagg i den medfoljande CD-skivan i CD-enheten på din dator och "Välkommen" visas på skärmen. Om det inte visas dubbelklicka "Installera" ikonen.)

2. Klicka "Enter"

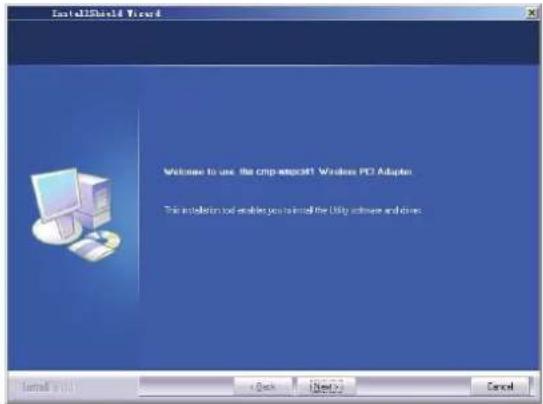

1. Klicka "Nästa" für att starta installationen.

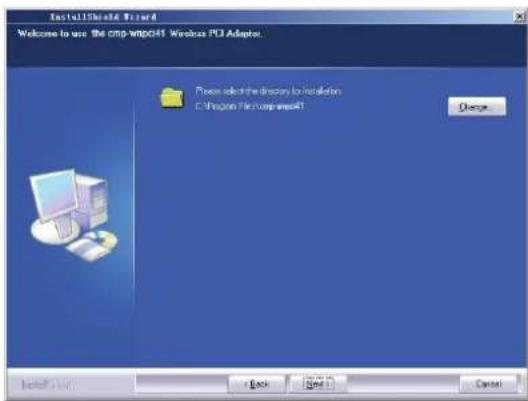

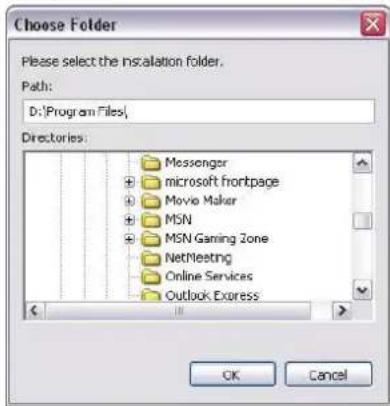

1. Klicka "Andra..." for att valja register vag, aller "Nasta"

1. Välj "OK" och "Nast" i foljande fönster.

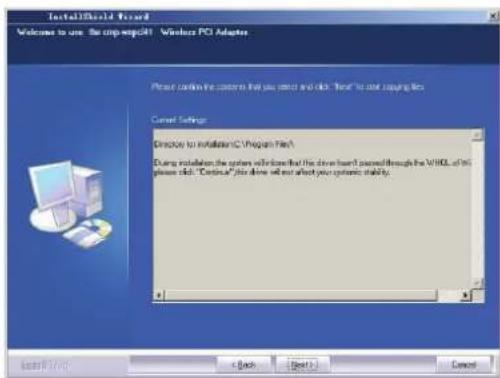

1. Under installationen, visas ev. foljande dialog Klicka "fortsatt anda" knappen for att fortsatta. Det finns inga sakerhetshot for din dator.

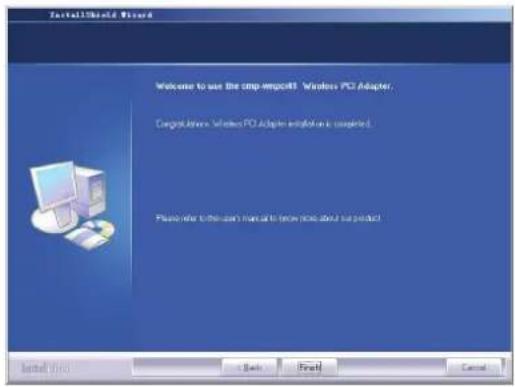

1. Klicka "Avsleta" for att avsleta installationen.

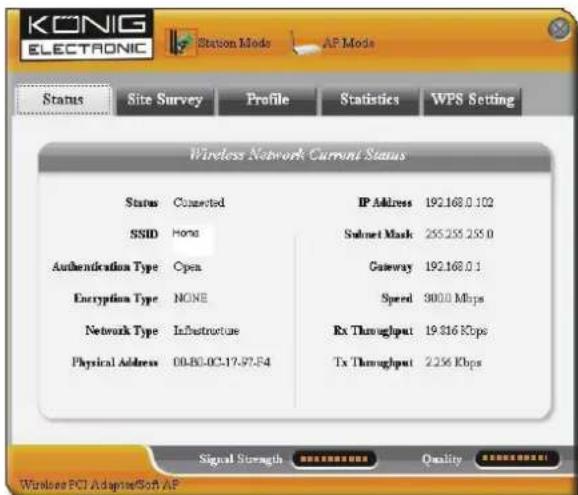

3.1 Status

När natverskortet har installerats, kan konfigurationen öppnas. Fönstret für natverksstatus visar information om den trädlösa adaptertern och det trädlösa natverkets status, inklusive SSID, verifiering, kryptering, IP, subnet gateway etc.

3.2 Sajt sökning

Sajtsokningen anvands for att skanna tillgangliga tradlosa natverk, visa det tradlosa natverkets signalstyrka och annan information som ger dig underlag for din atkomst till det onskade tradlosa natverket.

Anslut: Välj ett alternatively i den trådlösa natverkslistan och klicka knappen for att ansluta encheten till det valda natverket.

Uppfriska: Skanna det onskade tradlosa natverket pa nytt.

3.3 Profilhantering

Här sparas de generella tradlösa parametrarna für olika profiler, som används für att snabbt ansluta till det tradlösa natverk du önskar.

UP/DOWN: For att byta profilernas sekvens i listen.

Anslut: For att aktivera en profil.

Ny: For att skapa en ny profil och konfigurera sajtens status och sakerhetsinställninger.

Modificera: For att modificera/andra en befintlig profil.

Radera: For att radera en befintlig profil.

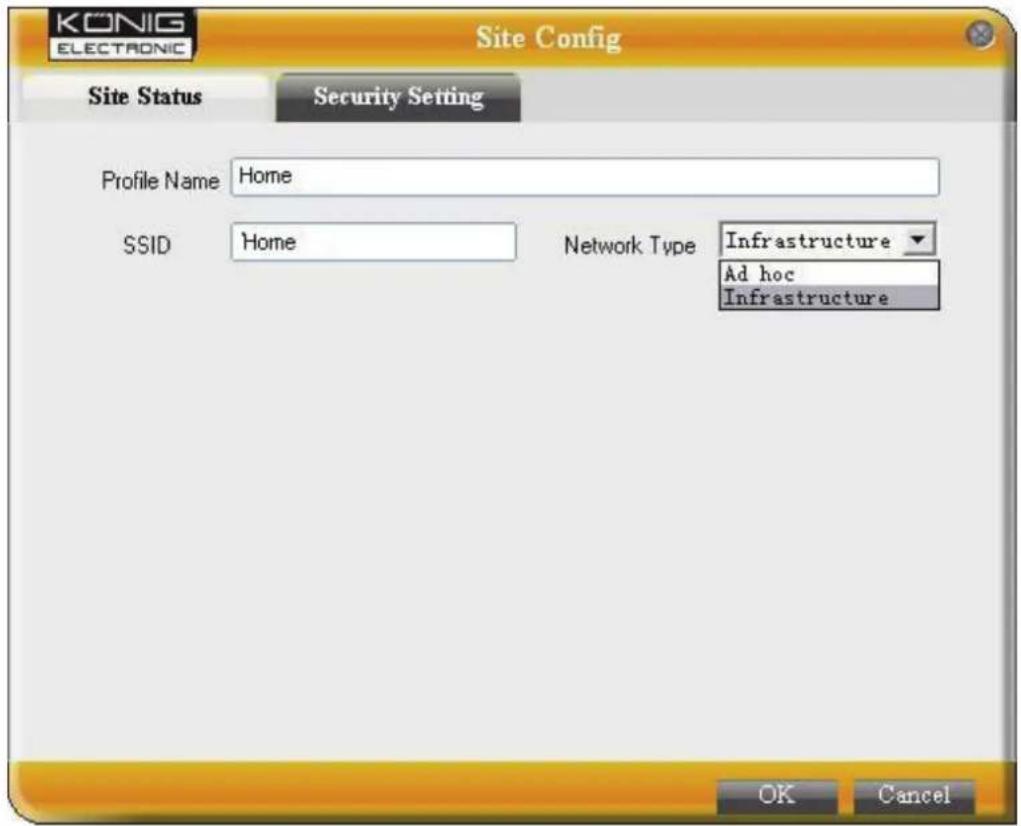

(Sajt status)
(Säkerhetsinställning)

3.4 Statistik

Statistik anvands for att summera Rx och Tx datapaket, inklusive lyckade och fel antal paket.

Rensa: Klicka denna knapp for att f Senaste statistik.

3.5 WPSinstallingar

WPS-installing avser bara WPS-kompatibla enheter

PIN: Mata in Pin-koden och klicka "PIN" for att automatiskt ansluta adaptern med den lokala tradlosa encheten.

PBC: Klicka PBC for att fullfolja auto kontroll och anslutninger mellan tradlös adapter och en annan tradlös enchet.

Uppfriska: For att upppatera Pin-koden.

Rescan: For att aterskanna WPS-kompatibla lokala tradlosa natverk.

Koppla bort: For att koppla bort det anslutna tradlosa natverket.

Garanti:

Ingen garanti gäller vidändringar eller modifieringar avprodukten aller for skador som har uppstätt på grund av felaktig användning avenna produit.

Allmänt:

Utseende och specificationer kan komma att andras utan foregående meddelande.

Alla logotyp per och produktnamn ar varumärken eller registrarade varumärken som tillhör sina ägare och ar härmed erkända som södana.

Behäll braksanvisingen och Förpackningen für eventuelt fremtida behov.

Obs!

Produkten ar märkt medenna symbol som betyder att anvanda elektriska aller elektroniskaprodukter inte fär slängas bland vanlga hushällssopor. Det finns särskilda Återvinningsystem for dessaprodukter.
