CMPHOMEPLUG31 - Nätverkskort / adapter KONIG - Gratis bruksanvisning och manual

Produkttyp	PLC-adapter (Powerline Communication)
Märke	Konig
Modell	CMPHOMEPLUG31
Maximal datahastighet	200 Mbps
Nätverksgränssnitt	Ethernet RJ-45
PLC-standard	HomePlug AV
Huvudfunktioner	Dataöverföring via elnätet, skapa lokalt hemmanätverk
Säkerhet	AES 128-bitars kryptering via Secure-knapp
Indikatorlampor	Powerline, Ethernet, Ström
Återställningsknapp	Ja, för att återställa till fabriksinställningar
Secure-knapp	Ja, för att säkra och para ihop adaptrar
Strömförsörjning	Direkt från vägguttaget
Mått (ca.)	10 x 6 x 4 cm
Vikt (ca.)	150 g
Driftstemperatur	0 °C till 40 °C
Driftsfuktighet	10 % till 90 % (ingen kondens)
Höljesmaterial	ABS-plast
Underhåll och rengöring	Rengör med en torr trasa. Använd inte lösningsmedel eller slipande rengöringsmedel.
Säkerhet	Öppna inte enheten, risk för elektrisk stöt. Koppla ur före ingrepp.
Garanti	Begränsad tillverkargaranti (se villkor)
Kompatibilitet	Kompatibel med alla HomePlug AV PLC-adaptrar
Förpackningens innehåll	PLC-adapter, Ethernet RJ-45-kabel, snabbguide
Strömförbrukning	Cirka 3 W vid normal drift

Vanliga frågor - CMPHOMEPLUG31 KONIG

Hur installerar jag Konig CMPHOMEPLUG31 PLC-adaptern?

Anslut en adapter till ett vägguttag nära din router och anslut den till routern via en Ethernet-kabel. Anslut en andra adapter nära din enhet (PC, TV) och anslut den också via Ethernet. Nätverksanslutningen upprättas automatiskt via elnätet.

Vad betyder indikatorlamporna?

Indikatorn Powerline lyser när PLC-nätverket är aktivt. Indikatorn Ethernet blinkar under dataöverföring och lyser fast om Ethernet-anslutningen är korrekt. Indikatorn Ström visar att adaptern är strömförsörjd.

Hur återställer jag adaptern till fabriksinställningarna?

Koppla först ur Ethernet-kabeln. Tryck på återställningsknappen på sidan i 3 sekunder. Vänta tills strömlampan tänds igen. Koppla inte ur adaptern under återställningen.

Hur säkrar jag mitt PLC-nätverk?

Använd Secure-knappen på varje adapter. Tryck kort på knappen på en adapter (tillägg) och sedan på en annan (ny) inom 2 minuter. Adaptrarna kommer att paras ihop och nätverket krypteras.

Kan jag använda denna adapter med andra PLC-märken?

Ja, den är kompatibel med alla adaptrar som följer standarden HomePlug AV. För Secure-funktionen, använd dock helst adaptrar från samma märke.

Vad är PLC-nätverkets maximala räckvidd?

Den teoretiska räckvidden kan vara upp till 300 meter på elnätet, men den kan minskas av kabelkvalitet, strömbrytare och elektriska störningar. I praktiken räkna med cirka 100 till 200 meter.

Förbrukar adaptern mycket el?

Nej, förbrukningen är cirka 3 watt vid normal drift, vilket är mycket lågt. Den kan vara inkopplad kontinuerligt utan betydande påverkan på din elräkning.

Vad gör jag om anslutningen är långsam eller instabil?

Kontrollera att adaptrarna är anslutna direkt till ett vägguttag (inte grenuttag). Undvik förlängningssladdar. Försök återställa adaptrarna. Se till att Ethernet-kabeln är ordentligt ansluten.

Kan jag ansluta adaptern till ett grenuttag?

Det rekommenderas inte eftersom grenuttag kan filtrera PLC-signalen. För bästa prestanda, anslut adaptern direkt till ett vägguttag.

Hur underhåller jag adaptern?

Rengör den endast med en torr trasa. Använd inte lösningsmedel eller slipande rengöringsmedel. Undvik exponering för vatten och fukt.

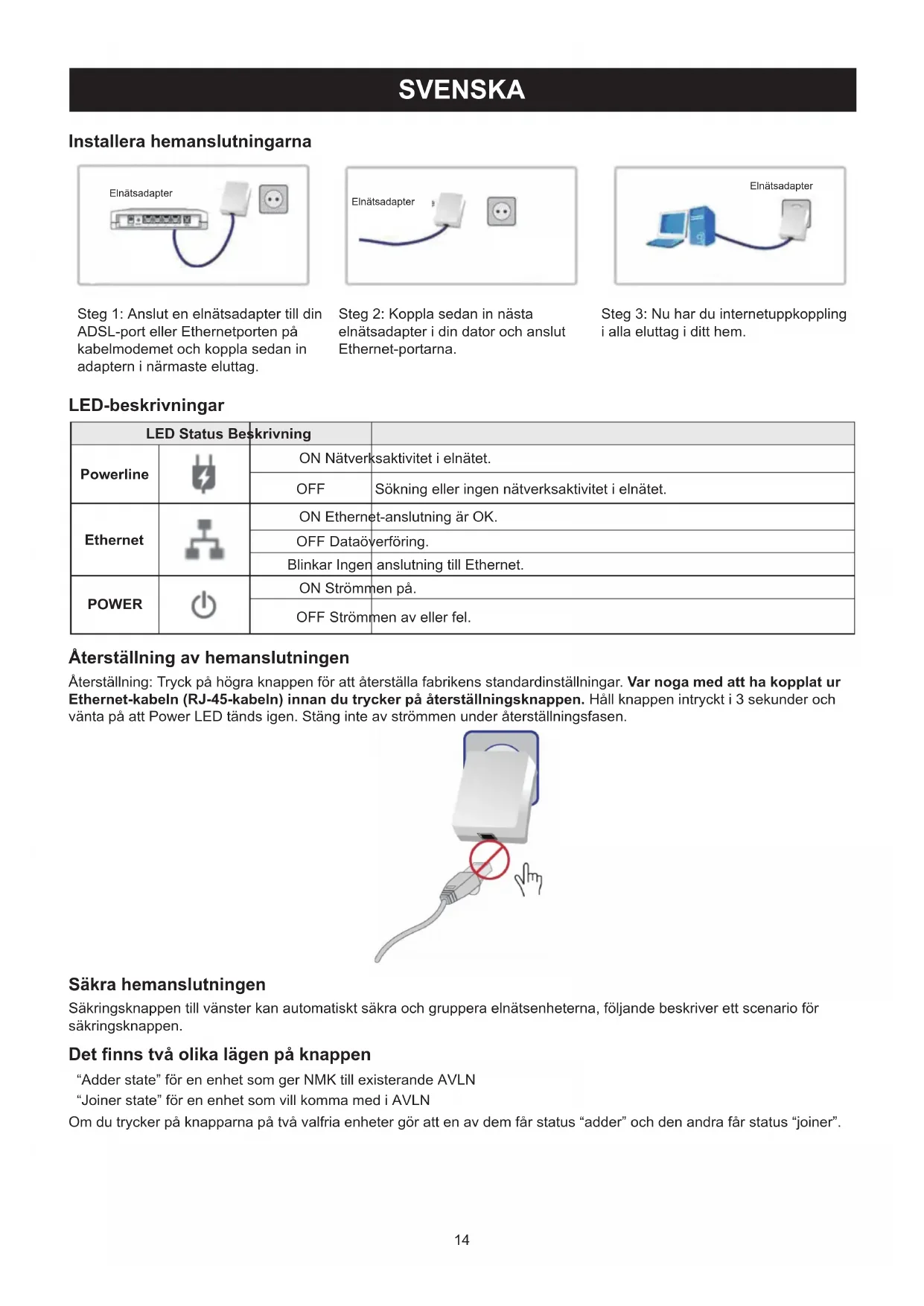

BRUKSANVISNING CMPHOMEPLUG31 KONIG

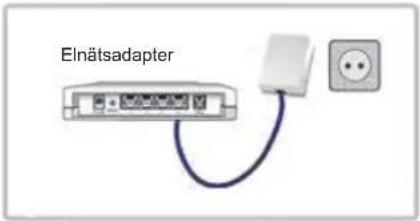

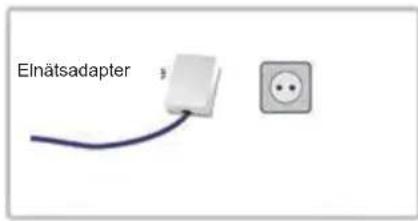

Steg 1: Anslut en elnatsadapter till din ADSL-port eller Ethernetporten pa kabelmodemet och koppla sedan in adaptern i narraste eluttag.

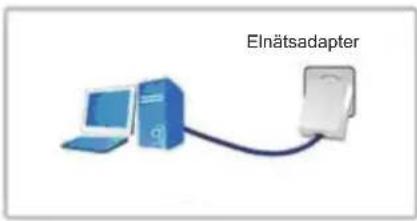

Steg 2: Koppla sedan in nasta elnatsadapter i din dator och anslut Ethernet-portarna.

Steg 3: Nu har du internetupppkoppling i alla eluttag i ditt hem.

LED-beskrivningar

LED Status Beschrivning
Powerline		ON Nätverksaktivitet i elnätet.
		OFF Sökning aller ingen nätverksaktivitet i elnätet.
Ethernet		ON Ethernet-anslutning är OK.
		OFF Dataöverörning.
		Blinkar Ingen anslutning till Ethernet.
POWER		ON Strömmen på.
		OFF Strömmen av eller fel.

Aterställning av hemanslutningen

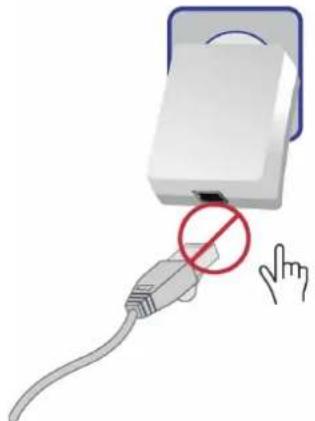

Aterställning: Tryck på högra knappen for att äterställa fabrikens standardinställninger. Var noga med att ha kopplat ur Ethernet-kabeln (RJ-45-kabeln) innan du trycker på äterställningsknappen. Hall knappen intryckt i 3 sekunder och vänta på att Power LEDalandigen. Stäng inte av strömmen under äterställningsfasen.

Sakra hemanslutningen

Sakringsknappen till vänster kan automatiskt sakra och gruppera elnatsenheterna, foljande beskriver att scenario for sakringsknappen.

Det finns två olika lagen på knappen

"Adder state" for en enchet som ger NMK till existerande AVLN

"Joiner state" for en enchet som vill komma med i AVLN

Om du trycker pa knapparna pa tva valfria enheter gor att en av dem farr status "adder" och den andra farr status "joiner".

For att minska risken for elektriska stotar borenna Produkt ENDAST oppnas av behörig tekniker när service behövs. Dra ut strömkabeln frän eluttaget och koppla ur all annan utrustning om nagot

problem skulle uppsta. Utsatt inteprodukten for vatten erler fukt.

Underhäll:

Rengör endast med torr trasa. Använd inga rengöringsmedel som innehäller Lösningsmedel eller slipmedel.

Garanti:

Ingen garanti gäller vidändringar eller modifieringar avprodukten eller for skador som har uppstätt på grund av felaktig användning avenna produit.

Allmänt:

Utseende och specificationer kan komma att andras utan foregående meddelande.

Alla logotyper och produktnamn ar varumärken eller registrarade varumärken som tillhör sina ägare och ar härmed erkända som sādana.

Behallbruksanvisingenochforpackningerforeventueltframtida behov.

Obs!

Produkten ar märkt medenna symbol som betyder att anvanda elektriska aller elektroniskaprodukter inte far slängas bland vanlga hushällssopor. Det finns särskilda atervinningssystem for dessaprodukter.

CESKY

Beskrivning: HEMANSLUTNING 200MBPS
