CMPHOMEPLUG31 - Hálózati kártya / adapter KONIG - Ingyenes használati útmutató

Termék típusa	CPL adapter (Powerline Communication)
Márka	Konig
Modell	CMPHOMEPLUG31
Maximális adatátviteli sebesség	200 Mbps
Hálózati interfész	Ethernet RJ-45
CPL szabvány	HomePlug AV
Fő funkciók	Adatátvitel az elektromos hálózaton keresztül, otthoni helyi hálózat létrehozása
Biztonság	AES 128 bites titkosítás Secure gombbal
Jelzőlámpák	Powerline, Ethernet, Power
Visszaállítás gomb	Igen, a gyári beállítások visszaállításához
Secure gomb	Igen, az adapterek biztonságossá tételéhez és párosításához
Tápellátás	Közvetlenül a hálózatról (fali csatlakozó)
Méretek (körülbelül)	10 x 6 x 4 cm
Súly (körülbelül)	150 g
Üzemi hőmérséklet	0 °C és 40 °C között
Üzemi páratartalom	10% és 90% között (lecsapódásmentes)
Ház anyaga	ABS műanyag
Karbantartás és tisztítás	Száraz ruhával tisztítsa. Ne használjon oldószereket vagy dörzsölő anyagokat.
Biztonság	Ne nyissa ki a készüléket, áramütés veszélye. Bármilyen beavatkozás előtt húzza ki a hálózatból.
Garancia	Korlátozott gyártói garancia (feltételek szerint)
Kompatibilitás	Kompatibilis minden HomePlug AV CPL adapterrel
A csomag tartalma	CPL adapter, Ethernet RJ-45 kábel, gyors üzembe helyezési útmutató
Energiafogyasztás	Körülbelül 3 W normál működés közben

Gyakran ismételt kérdések - CMPHOMEPLUG31 KONIG

Hogyan telepítsem a Konig CMPHOMEPLUG31 CPL adaptert?

Csatlakoztasson egy adaptert a router közelében lévő konnektorba, és csatlakoztassa a routerhez Ethernet kábellel. Csatlakoztasson egy második adaptert a készüléke (PC, TV) közelébe, és szintén csatlakoztassa Etherneten keresztül. A hálózati kapcsolat automatikusan létrejön az elektromos hálózaton keresztül.

Mit jelentenek a jelzőlámpák?

A Powerline jelzőfény világít, ha a CPL hálózat aktív. Az Ethernet jelzőfény villog adatátvitelkor, és folyamatosan világít, ha az Ethernet kapcsolat rendben van. A Power jelzőfény azt jelzi, hogy az adapter feszültség alatt van.

Hogyan állítsam vissza az adapter gyári beállításait?

Először húzza ki az Ethernet kábelt. Nyomja meg az oldalsó Reset gombot 3 másodpercig. Várja meg, amíg a Power jelzőfény újra világít. A visszaállítás során ne húzza ki az adaptert.

Hogyan tehetem biztonságossá a CPL hálózatomat?

Használja a Secure gombot minden adapteren. Nyomja meg röviden az egyik adapter (hozzáadó) gombját, majd 2 percen belül egy másik (új) adapterét. Az adapterek párosodnak, és a hálózat titkosított lesz.

Használhatom ezt az adaptert más CPL márkákkal?

Igen, kompatibilis minden HomePlug AV szabványú adapterrel. A Secure funkcióhoz azonban lehetőleg azonos márkájú adaptereket használjon.

Mekkora a CPL hálózat maximális hatótávolsága?

Az elméleti hatótávolság elérheti a 300 métert az elektromos hálózaton, de csökkentheti a kábelezés minősége, a megszakítók és az elektromos zavarok. Gyakorlatban kb. 100-200 méterrel számolhat.

Sokat fogyaszt az adapter?

Nem, a fogyasztás normál működés közben kb. 3 watt, ami nagyon alacsony. Állandóan csatlakoztatva hagyhatja anélkül, hogy jelentősen megnövelné a számláját.

Mit tegyek, ha a kapcsolat lassú vagy instabil?

Ellenőrizze, hogy az adapterek közvetlenül a fali konnektorba vannak dugva (ne elosztóba). Kerülje a hosszabbítókat. Próbálja visszaállítani az adaptereket. Győződjön meg róla, hogy az Ethernet kábel megfelelően csatlakozik.

Csatlakoztathatom az adaptert elosztóba?

Nem ajánlott, mert az elosztók szűrhetik a CPL jelet. A jobb teljesítmény érdekében közvetlenül fali konnektorba dugja.

Hogyan karbantartsam az adaptert?

Csak száraz ruhával tisztítsa. Ne használjon oldószereket vagy dörzsölő anyagokat. Kerülje a víz és nedvesség hatásának kitételét.

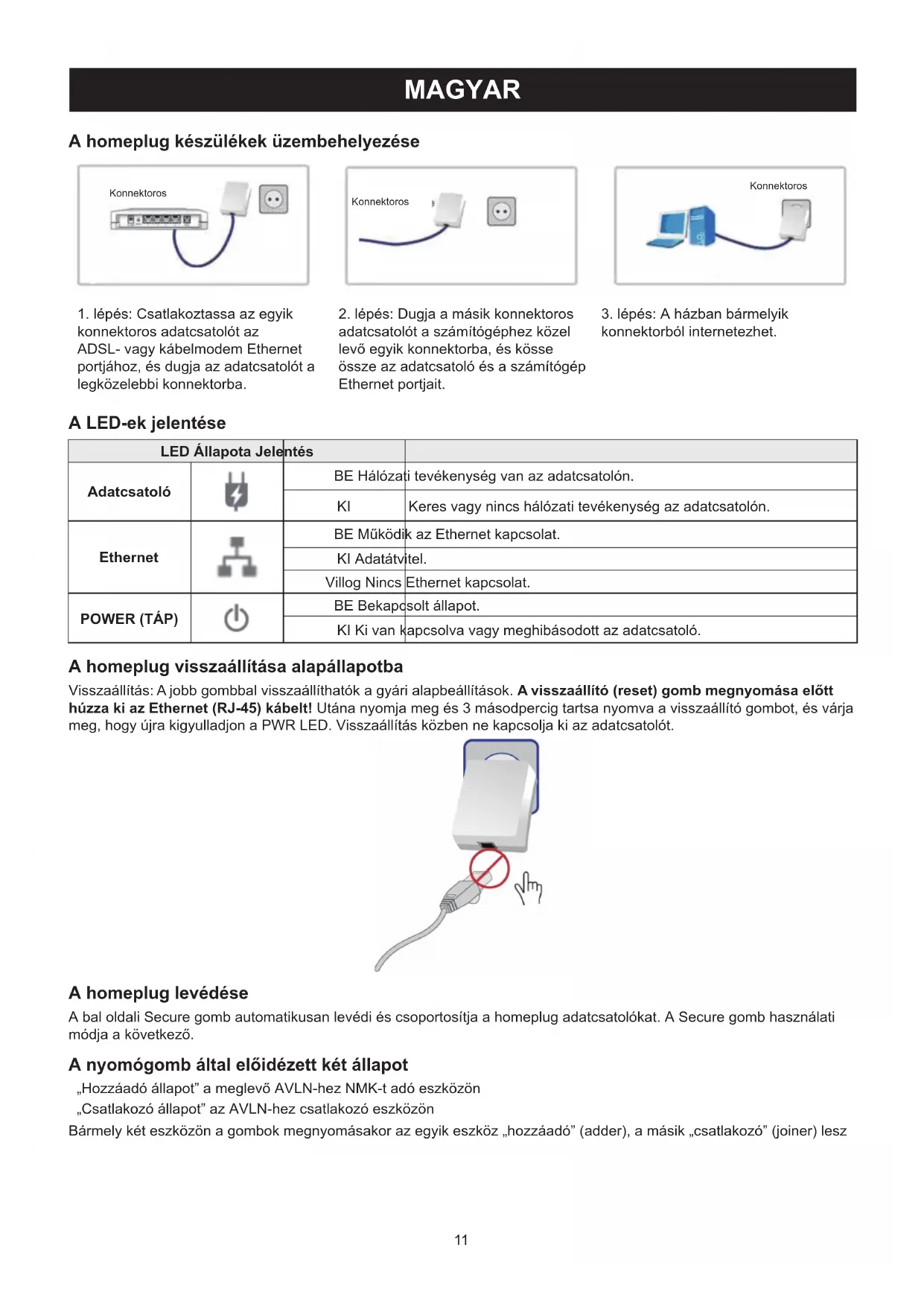

HASZNÁLATI ÚTMUTATÓ CMPHOMEPLUG31 KONIG

A homeplug keszülékek üzembehelyezese

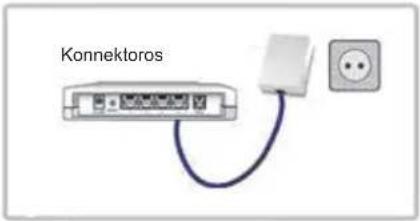

1. lépés: Csatlakoztassa az egyik konnektoros adatcsatolot az ADSL- vagy kabelmodem Ethernet portjához, és dugja az adatcsatolot a legközelebbi konnektorba.

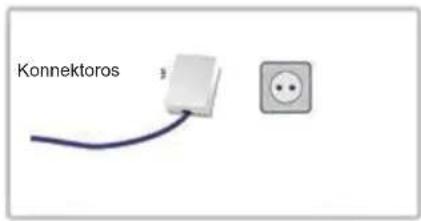

1. lépés: Dugja a masik konnektoros adatcsatolot a szamitogéphez kölzelvo egyik konnektorba, es kõsse össze az adatcsatoló és a szamitogép Ethernet portjait.

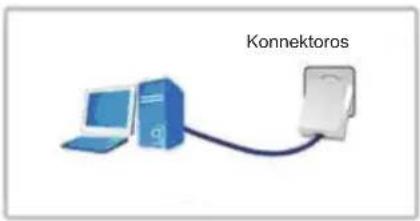

1. lépés: A házban barmelyik konnektorból internetezhet.

A LED-ek jelentése

LED Állapota Jelentés
Adatcsatoló		BE Hálózati tevêkenység van az adatcsatolón.
		KI Keres vagy nincs hálózati tevêkenység az adatcsatolón.
Ethernet		BE Mûködik az Ethernet kapcsolat.
		KI Adatátvitel.
		Villog Nincs Ethernet kapcsolat.
POWER (TÁP)		BE Bekapsolt állapot.
		KI Ki van kapcsolver vagy meghibásodott az adatcsatoló.

A homeplug visszaallitasa alapallapotba

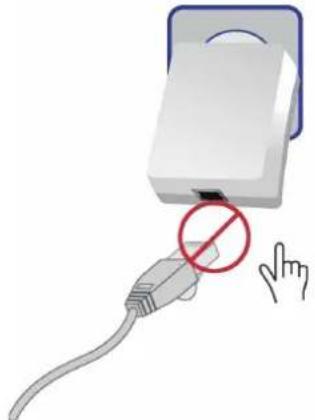

Visszaallitas: A jobb gombbal visszaallithatok a gyari alapbeallitasok. A visszaallito (reset) gomb megnyomasa elott huzza ki az Ethernet (RJ-45) kabelt! Utana nyomja meg es 3 masodpercig tartsa nyomva a visszaallito gombat, es varja meg, hogy ujra kigyulladjon a PWR LED. Visszaallitas kozben ne kapcsolja ki az adatcsatolot.

A homeplug levédésé

A bal oldali Secure gomb automatikusan levedi es csoportositja a homeplug adatcsatolokat. A Secure gomb hasznalati modja a kovetkez.

A nyomógomb által elöidézett két allapot

"Hozzaado allapot" a meglevo AVLN-hez NMK-t ado eszkozon "Csatlakozó allapot" az AVLN-hez csatlakozó eszkozön

Barmely két eszközön a gombok megnyomásakor az egyik eszköz „hozzáadó" (adder), a masik „csatlakozo" (joiner) lesz

Biztonsági olvintézkedesek:

VIGYAZAT!
m - 1 0 ;
ARMAOTES 92ELZEYNE NYIBSA TEL

Az aramutés veszélyenek csökkentese erdekében ezt a terméket KIZÁRÓLAG a margaszerviz képviselõje nyithatja fel. Hiba eseten húzza ki a termék csatlakozóját a konnektorból, és kösse le Vigyázzon, hogy ne érje a terméket viz vagy nedvesség.

Karbantartás:

Csak szaraz ronggyal tiszittsa. Tisztoi- es surolszerek hasznalatm mellozze.

Jotallas:

Nem vallalunk jotallast es feleossaget a termeken vegzett valtoztatas vagy modositas vagy a termek helytelen hasznalata miatt bekvetkezko krokert.

Általános tudnivalók:

A kivitel és a muszaki jellemzok elozetes értesités nélkül is modosulhatnak.

Minden logó, terméknév és márkanév a tulajdonosának márkaneve vagy bejegyzett márkaneve, azokat ennek tiszteletben tartásával említjuk.

Orizzle meg ezt az utmutatóts a csomagolast.

Figyelem:

Ezt a terméket ezzel a jelölesel lattuk el. Azt jalenti, hogy az elhasznalt elektromos és elektronikus termekeket tilos az általanos háztartási hulladékhoz keverni. Begojtsüket külön begojto ltesitmények vegzik.
